Sida 1/2

ELA-Tischmikrofon

Bitte lesen Sie diese Bedienungsanleitung vor dem Be-

trieb gründlich durch und heben Sie sie für ein späteres

Nachlesen auf.

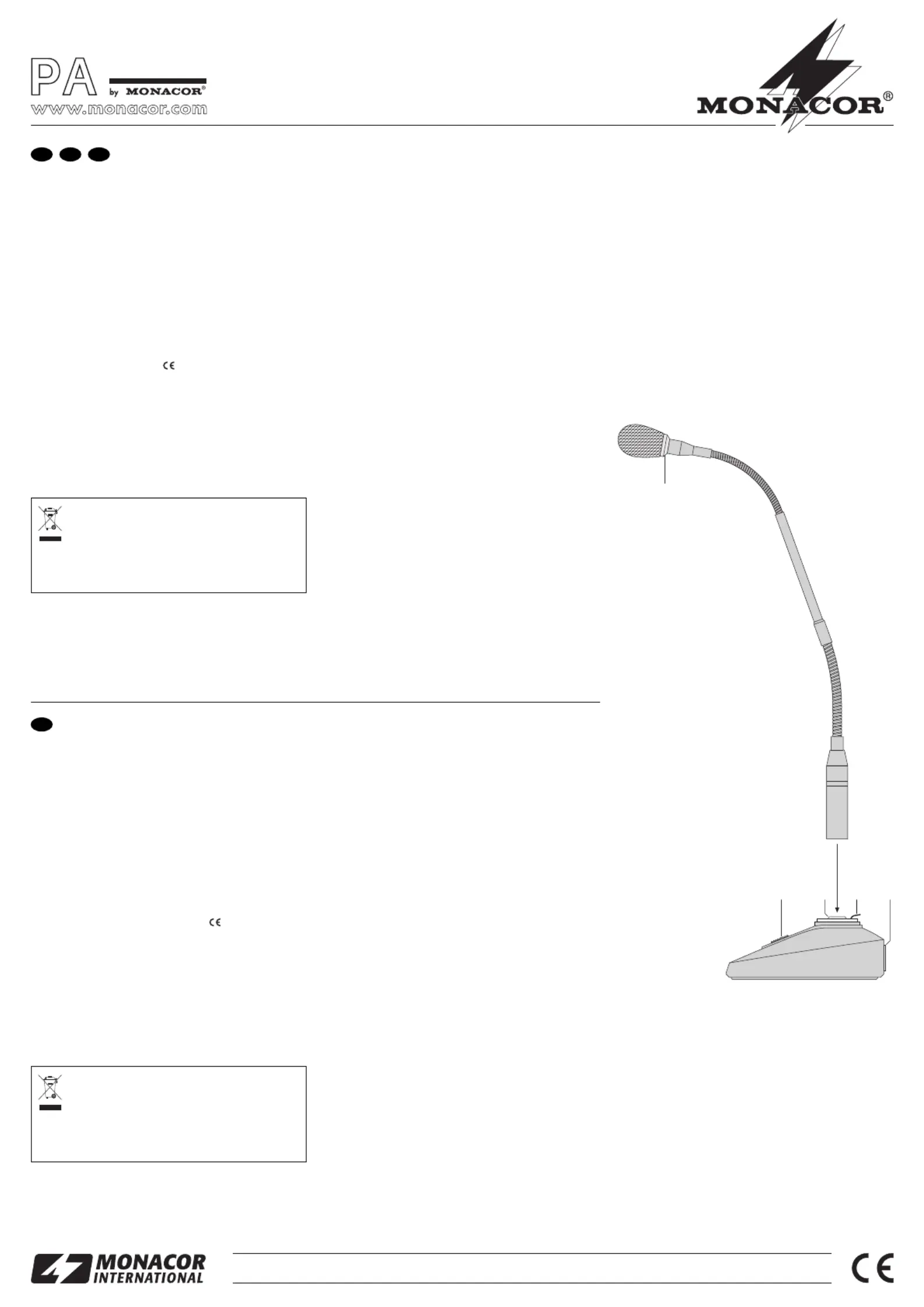

1 Bedienelemente und Anschlüsse

1Leuchtring zur Betriebsanzeige

2Ein-/Ausschalter

3Steckbuchse für den Schwanenhals

4Entriegelungstaste für den Schwanenhals

5XLR-Ausgangsbuchse zum Anschluss an den Mikro -

fon eingang eines Verstärkers oder Mischpults

2 Wichtige Hinweise für den Gebrauch

Das Mikrofon entspricht allen erforderlichen Richtlinien

der EU und ist deshalb mit gekennzeichnet.

Das Mikrofon ist nur zur Verwendung im Innenbereich

ge eignet. Schützen Sie es vor Feuchtigkeit und Hitze

(zulässiger Einsatztemperaturbereich 0 – 40 °C).

Verwenden Sie für die Reinigung nur ein trockenes, wei-

ches Tuch, auf keinen Fall Chemikalien oder Wasser.

Wird das Mikrofon zweckentfremdet, falsch bedient

oder nicht fachgerecht repariert, kann keine Haftung für

daraus resultierende Sach- oder Personenschäden und

keine Garantie für das Mikrofon übernommen werden.

3 Einsatzmöglichkeiten

Dieses Tischmikrofon mit Schwanenhals ist speziell für

den Einsatz in ELA-Anlagen konzipiert sowie für weitere

Anwendungen, bei denen ein standfestes Tisch mikrofon

für Durchsagen, Vorträge oder sonstige Sprachübertra-

gung benötigt wird.

Soll das Mikrofon endgültig aus dem Betrieb ge-

nommen werden, übergeben Sie es zur umwelt-

gerechten Entsorgung einem örtlichen Recyc-

lingbetrieb.

Werfen Sie verbrauchte Batterien nicht in den Hausmüll,

sondern geben Sie sie nur in den Sondermüll (z. B.

Sammelbehälter bei Ihrem Elektro fachhändler).

PA Desk Microphone

Please read these operating instructions carefully prior to

operating the microphone and keep them for later reference.

1 Operating Elements and Connections

1Lighting ring as operating indication

2On/off switch

3Plug-in jack for the gooseneck

4Unlocking button for the gooseneck

5XLR output jack for the connection to the microphone

input of an amplifier or mixer

2 Important Notes

The microphone corresponds to all required directives of

the EU and is therefore marked with .

The microphone is suitable for indoor use only. Protect

it against humidity and heat (admissible ambient tem-

perature range 0 – 40 °C).

For cleaning only use a dry, soft cloth, by no means

chemicals or water.

No guarantee claims for the microphone and no liabil-

ity for any resulting personal damage or material dam-

age will be accepted if the microphone is used for other

purposes than originally intended, if it is not correctly

operated or not repaired in an expert way.

3 Applications

This desk microphone with gooseneck has especially been

designed for applications in PA systems as well as for other

applications which require a stable desk microphone for

announcements, lectures, or other speech transmission.

If the microphone is to be put out of operation

definitively, take it to a local recycling plant for

a disposal which is not harmful to the environ-

ment.

Do not throw exhausted batteries into the household

rubbish but take them to the special waste disposal (e. g.

collective container at your electrical supply shop).

4 Inserting or Replacing of Batteries

The electret microphone requires two 1.5 V batteries of

AA size for the operation.

Take off the two battery compartment covers on the bot-

tom side of the base. Remove the exhausted batteries.

2) Insert two batteries as printed in each battery compart-

ment. Close the battery compartments again.

5 Connecting of the Microphone

1) Connect the gooseneck to the jack (3) of the base so

that it locks into place. [To unlock the gooseneck, press

the unlocking button (4).]

2) Connect the XLR output jack (5) to the microphone

input of an amplifer or mixer.

6 Operation

1) For talking, switch on the microphone with the sliding

switch (2) [upper position]. The red ring (1) lights up.

2) After operation do not forget to switch off the micro-

phone, otherwise the batteries will be exhausted when

using the microphone next time.

3) If not in use for a longer time, the batteries should be

taken out. Thus, the microphone will not be damaged

in case the batteries should leak.

7 Specifications

Frequency range: . . . . . . 100 – 16 000 Hz

Sensitivity: . . . . . . . . . . . . 3.9 mV/Pa at 1 kHz

Directivity: . . . . . . . . . . . . unidirectional

Impedance: . . . . . . . . . . . 600 Ω

S/N ratio: . . . . . . . . . . . . . > 40 dB

Ambient temperature: . . . 0 – 40 °C

Power supply: . . . . . . . . . 2 × 1.5 V batteries of AA size

Dimensions

base: . . . . . . . . . . . . . . 135 × 60 × 145 mm

gooseneck length: . . . . 450 mm

Weight: . . . . . . . . . . . . . . . 1.5 kg

Subject to technical change.

ECM-500 Best.-Nr. 23.2550

2 3 4 5

D A CH

4 Batterien einsetzen oder auswechseln

Das Elektret-Mikrofon benötigt für den Betrieb zwei 1,5-V-

Batterien vom Typ Mignon (AA).

1) Auf der Unterseite des Standfußes die zwei Batteriefach-

deckel abnehmen. Verbrauchte Batterien entnehmen.

2) Zwei Batterien, wie jeweils im Batteriefach aufgedruckt,

einsetzen. Die Batteriefächer wieder schließen.

5 Mikrofon anschließen

1) Den Schwanenhals in die Buchse (3) des Standfußes

stecken, sodass er einrastet. [Zum Herausziehen des

Schwanenhalses die Entriegelungstaste (4) drücken.]

2) Die XLR-Ausgangsbuchse (5) an den Mikrofoneingang

eines Verstärkers oder Mischpults anschließen.

6 Bedienung

1) Zum Sprechen das Mikrofon mit dem Schiebeschalter

(2) einschalten (obere Position). Der rote Ring (1)

leuchtet.

2) Nach dem Gebrauch nicht vergessen, das Mikrofon

auszuschalten, sonst sind bei dem nächsten Betrieb

die Batterien verbraucht.

3) Bei längerem Nichtgebrauch sollten die Batterien

herausgenommen werden. So bleibt das Mikrofon

bei einem eventuellen Auslaufen der Batterien unbe-

schädigt.

7 Technische Daten

Frequenzbereich: . . . . . . . 100 – 16 000 Hz

Empfindlichkeit: . . . . . . . . 3,9 mV/Pa bei 1 kHz

Richtcharakteristik: . . . . . Niere

Impedanz: . . . . . . . . . . . . 600 Ω

Signal/Rauschabstand: . . > 40 dB

Einsatztemperatur: . . . . . . 0 – 40 °C

Stromversorgung: . . . . . . 2 × 1,5-V-Mignonbatterie (AA)

Abmessungen

Standfuß: . . . . . . . . . . . 135 × 60 × 145 mm

Schwanenhalslänge: . . 450 mm

Gewicht: . . . . . . . . . . . . . . 1,5 kg

Änderungen vorbehalten.

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

Produktspecifikationer

Varumärke:	Monacor
Kategori:	mikrofon
Modell:	ECM-500
Bredd:	145 mm
Djup:	135 mm
Höjd:	60 mm
Gränssnitt:	XLR-3
Modell:	Studiomikrofon
Mikrofonfrekvens:	100 - 16000 hz
XLR ut:	Ja
Batterityp:	AA
Antal batterier:	2
Produktens färg:	Svart
Skrivbordsstativ:	Ja
Antal produkter som medföljer:	1 styck
Anslutningsteknologi:	Kabel
På / av-knapp:	Ja
Batterispänning:	1.5 V
Strömkälla:	Batteri
Mikrofon känslighet (utnivå):	40 dB
Mikrofon ingångsimpedans:	600 Ω
