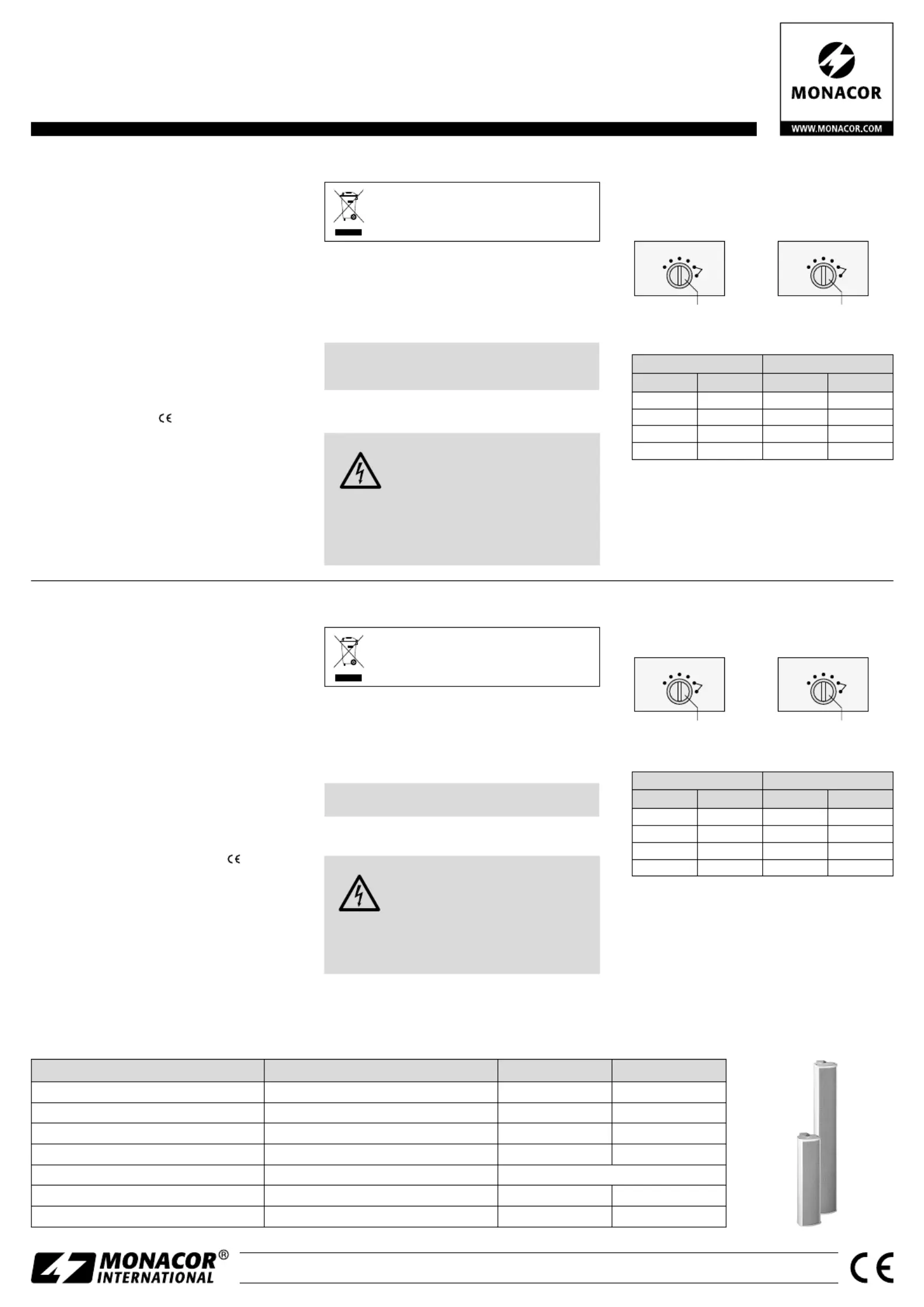

Sida 1/3

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS

ETS-215TW/ WS Bestell-Nr. • Order No. 0162100

ETS-230TW/ WS Bestell-Nr. • Order No. 0162110

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

A-0645.99.03.02.2021

PA Column Speakers

These instructions are intended for installers with

sufﬁcient knowledge of 100 V technology for PA

applications. Please read the instructions carefully

prior to installation and keep them for later ref-

erence.

1 Applications

These column speakers are specially designed for PA

systems using 100 V technology. The connect ed load is

matched via a rotary switch. The column speaker is a

2-way system and thus suitable for reproducing speech

and music.

2 Safety Notes

The column speaker corresponds to all relevant directives

of the EU and is therefore marked with .

•

The column speaker is suitable for indoor use only.

Protect it against dripping water and splash water,

high air humidity and heat (admissible ambient tem-

perature range 0 – 40 °C).

•

For cleaning only use a dry, soft cloth; never use chem-

icals or water.

•

No guarantee claims for the column speaker and no

liability for any resulting personal damage or mate rial

damage will be accepted if the column speaker is used

for other purposes than originally intended, if it is not

correctly installed or connected, or if it is overloaded.

If the column speaker is to be put out of

operation deﬁnitely, dispose of the column

speaker in accordance with local regulations.

3 Installation

For installation, two mounting brackets with match-

ing washers and screws are supplied with the column

speaker. Attach the column speaker expertly at a suitable

place.

IMPORTANT For safe installation, always use two

mounting brackets for each column speaker!

4 Electrical Connection

WARNING

During operation, there is a hazard of

contact with a dangerous voltage of up to

100 V at the connection cable. Installation

must be made by skilled personnel only.

Observe the load of the PA ampliﬁer by the speaker

systems. Overload may damage the ampliﬁer! The total

power of all speakers connected must not exceed the

ampliﬁer power.

1) In case the PA system is switched on, ﬁrst switch it

off completely!

2) Adjust the desired rated load with the rotary switch

(a) by means of a screwdriver. In position OFF, the

column speaker is switched off.

12W

OFF

1.5W

ETS-215TW/WS

10W

20W

OFF

2.5W

ETS-230TW/WS

a a

The impedance which results from the adjusted load

is listed in the following table:

ETS-215TW/ WS ETS-230TW/ WS

Power Impedance Power Impedance

1.5 W 6.66 kΩ 2.5 W 4 kΩ

3 W 3.33 kΩ 5 W 2 kΩ

6 W 1.66 kΩ 10 W 1 kΩ

12 W 833 Ω 20 W 500 Ω

3) Use the connection cable to connect the column

speaker to the output of the PA ampliﬁer. When con-

necting several speakers, make sure that the speakers

have the same polarity (e. g. black core = negative

pole).

Subject to technical modiﬁcation.

ELA-Tonsäulen

Diese Anleitung richtet sich an Installateure mit

Fachkenntnissen in der 100-V-Beschallungstech-

nik. Bitte lesen Sie die Anleitung vor der Installation

gründlich durch und heben Sie sie für ein späteres

Nachlesen auf.

1 Verwendungsmöglichkeiten

Diese Lautsprechersäulen sind speziell für den Einsatz in

ELA-Anlagen konzipiert, die mit 100-V-Technik arbeiten.

Die Anpassung der Anschlussleistung erfolgt über einen

Drehschalter. Die Tonsäule ist als 2-Wege-System aus-

geführt und dadurch für Sprach- und Musikwiedergabe

geeignet.

2 Sicherheitshinweise

Diese Tonsäule entspricht allen relevanten Richtlinien der

EU und trägt deshalb das -Zeichen.

•

Verwenden Sie die Tonsäule nur im Innenbereich.

Schützen Sie sie vor Tropf- und Spritzwasser, hoher

Luftfeuchtigkeit und Hitze (zulässiger Einsatztempera-

turbereich 0 – 40 °C).

•

Benutzen Sie für die Reinigung nur ein trockenes, wei-

ches Tuch, auf keinen Fall Chemikalien oder Wasser.

•

Wird die Tonsäule zweckentfremdet, nicht fachgerecht

montiert, falsch angeschlossen oder überlastet, kann

keine Haftung für daraus resultierende Sach- oder

Personenschäden und keine Garantie für die Tonsäule

übernommen werden.

Soll die Tonsäule endgültig aus dem Betrieb

genommen werden, entsorgen Sie sie gemäß

den örtlichen Vorschriften.

3 Montage

Zur Montage werden zwei Montagewinkel sowie

passende Scheiben und Schrauben mitgeliefert. Die

Lautsprechersäule an geeigneter Stelle fachgerecht be-

festigen.

WICHTIG Für eine sichere Montage müssen unbedingt

zwei Montagewinkel pro Lautsprechersäule verwendet

werden!

4 Elektrischer Anschluss

WARNUNG Im Betrieb liegt berührungsgefährliche

Spannung bis 100 V an der Anschlusslei-

tung an. Die Installation darf nur durch

Fachpersonal erfolgen.

Achten Sie auf die Belastung des ELA-Verstärkers durch

die Lautsprecher. Eine Überlastung kann den Verstär-

ker beschädigen! Die Summe der Leistungen aller an-

geschlossenen Lautsprecher darf die Verstärkerleistung

nicht überschreiten.

1) Falls die ELA-Anlage eingeschaltet ist, diese zuerst

komplett ausschalten!

2) Die gewünschte Nennleistung mit dem Drehschalter

(a) mithilfe eines Schraubendrehers einstellen. In der

Position OFF ist die Tonsäule ausgeschaltet.

12W

OFF

1.5W

ETS-215TW/WS

10W

20W

OFF

2.5W

ETS-230TW/WS

a a

Die Impedanz, die sich aus der eingestellten Belastung

ergibt, ist in der folgenden Tabelle aufgeführt:

ETS-215TW/ WS ETS-230TW/ WS

Leistung Impedanz Leistung Impedanz

1,5 W 6,66 kΩ 2,5 W 4 kΩ

3 W 3,33 kΩ 5 W 2 kΩ

6 W 1,66 kΩ 10 W 1 kΩ

12 W 833 Ω 20 W 500 Ω

3) Die Lautsprechersäule über die Anschlussleitung mit

dem Ausgang des ELA-Verstärkers verbinden. Beim

Anschluss von mehreren Lautsprechern darauf ach-

ten, dass die Lautsprecher alle gleich gepolt werden

(z. B. schwarze Ader = Minuspol).

Änderungen vorbehalten.

DeutschEnglish

Technische Daten Speciﬁcations ETS-215TW/ WS ETS-230TW/ WS

Frequenzbereich Frequency range 250 – 20 000 Hz 200 – 20 000 Hz

Anzahl der Breitbandlautsprecher + Hochtöner Number of full range speakers + tweeters 4 + 2 8 + 4

Nennbelastbarkeit Power rating

12 / 6 / 3 / 1,5 W 20 / 10 / 5 / 2,5 W

Kennschalldruck Sensitivity (1 W / 1 m) (1 W / 1 m) 90 dB 94 dB

Einsatztemperaturbereich Ambient temperature 0 – 40 °C

Abmessungen (B × H × T) Dimensions (W × H × D) 105 × 410 × 75 mm 105 ×700 × 75 mm

Gewicht Weight 2,6 kg 4,2 kg
