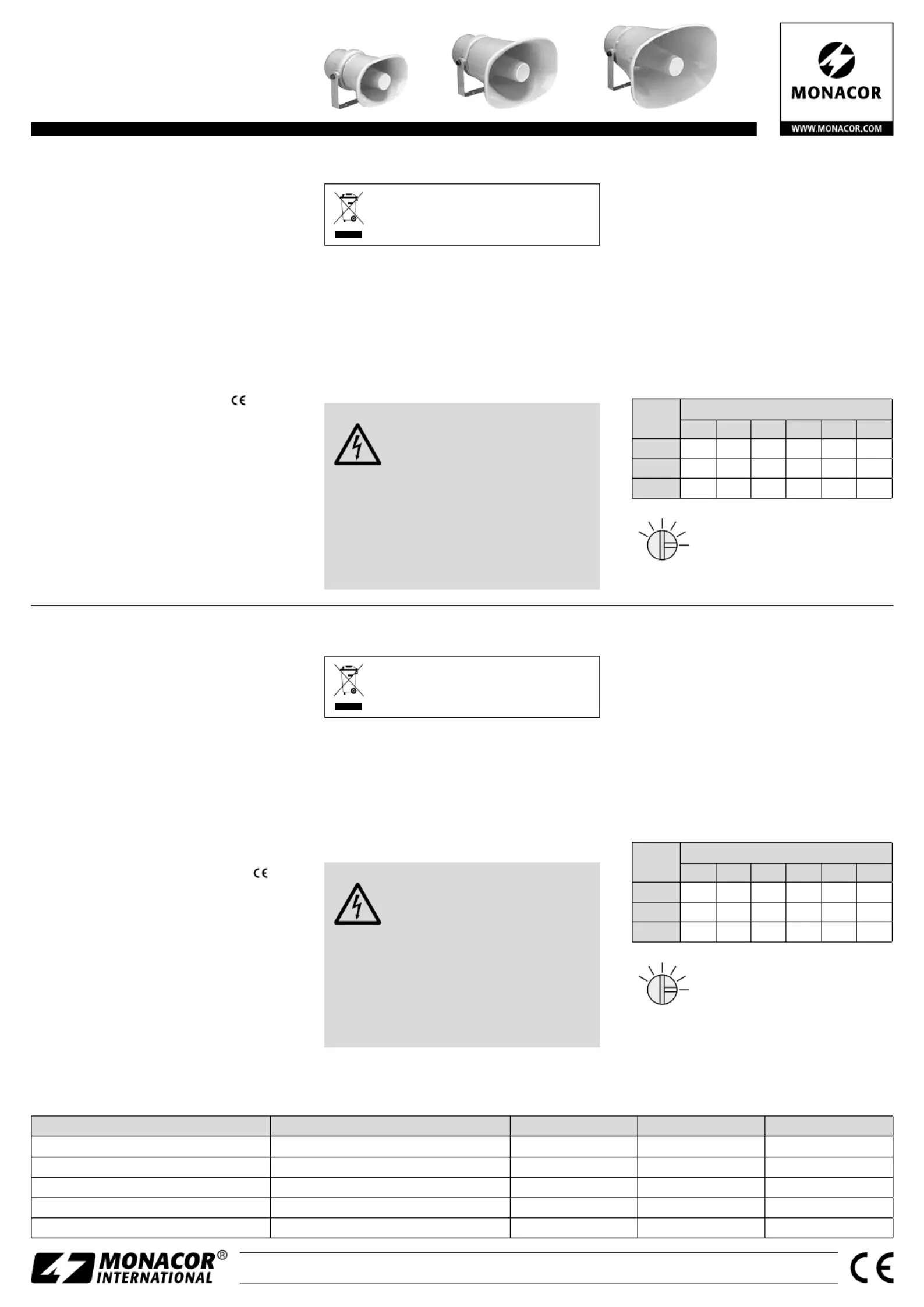

IT-110Bestell-Nr. • Order No. 0161690

IT-115Bestell-Nr. • Order No. 0161700

IT-130Bestell-Nr. • Order No. 0161710

PA Horn Speaker

These instructions are intended for installers

with sufficient knowledge of 100 V technol-

ogy for PA applications. Please read the in-

structions carefully prior to installation and

keep them for later reference.

1 Applications

This speaker has especially been designed for PA

systems that work with 100 V technology. Due to

the weatherproof housing (IP 66), it is also suita-

ble for out door applications.

2 Important Notes

The speaker corresponds to all relevant directives

of the EU and is therefore marked with .

•

Protect the speaker against excessive temper-

atures (admissible ambient temperature range

−20 °C to +50 °C).

•

For cleaning, only use a soft cloth, dry or slightly

wet; never use chemicals or aggressive deter-

gents.

•

No guarantee claims for the speaker and no lia-

bility for any resulting personal damage or ma-

terial damage will be accepted if the speaker

is used for other purposes than originally in-

tended, if it is not mounted in an expert way,

not correctly connected, or if it is overloaded.

If the speaker is to be put out of opera-

tion definitely, dispose of the speaker in

accordance with local regulations.

3 Installation

Tightly screw the speaker with the mounting

bracket at a suitable place. To adjust the speaker,

release the locking nuts of the bracket, move the

speaker accord ingly, and retighten the nuts.

4 Electrical Connection

WARNINGDuring operation, there is a hazard

of contact with a voltage of up to

100 V at the speaker cable. Installa-

tion must be made by skilled person-

nel only.

The connection must be weatherproof for out-

door installations.

Observe the load of the PA amplifier by the

speakers. An overload may damage the ampli-

fier! The total power of all speakers connected

must not exceed the amplifier power.

1) If the PA system is switched on, first switch it

off completely before connecting it!

2) Connect the 100 V audio line of the PA ampli-

fier to the white and black cores of the speaker

line. Connect the green-yellow core to the pro-

tective conductor.

When connecting multiple speakers, make

sure that all speakers have the same polarity

(e. g. black core = negative pole).

3) Adjust the desired nominal load by the speaker

with the rotary switch on the rear side. Use a

screwdriver to turn the switch into the corre-

sponding position:

Model

Switch Position

123456

IT-11010 W5 W3 W1

W

——

IT-115

15 W10 W5 W3 W

1

W

—

IT-13030 W15 W10 W5 W

3 W

1

W

1

2

3

4

5

6

Switch in position 1

Subject to technical modification.

ELA-Druckkammerlautsprecher

Diese Anleitung richtet sich an Installa-

teure mit Fachkenntnissen in der 100-V- Be-

schallungstechnik. Bitte lesen Sie die Anlei-

tung vor der Installation gründlich durch und

heben Sie sie für ein späteres Nachlesen auf.

1 Verwendungsmöglichkeiten

Dieser Lautsprecher ist speziell für den Einsatz in

ELA-Anlagen konzipiert, die mit 100-V-Technik ar-

beiten. Durch das wetterfeste Gehäuse (IP 66) ist

er auch für den Außenbereich geeignet.

2 Wichtige Hinweise

Der Lautsprecher entspricht allen relevanten Richt-

linien der EU und trägt deshalb das -Zeichen.

•

Schützen Sie den Lautsprecher vor großer Hitze

und Kälte (zulässiger Einsatztemperaturbereich

−20 °C bis +50 °C).

•

Verwenden Sie für die Reinigung nur ein tro-

ckenes oder angefeuchtetes, weiches Tuch,

auf keinen Fall Chemikalien oder scharfe Rei-

nigungsmittel.

•

Wird der Lautsprecher zweckentfremdet, nicht

fachgerecht montiert, falsch angeschlossen

oder überlastet, kann keine Haftung für daraus

resultierende Sach- oder Personenschäden und

keine Garantie für den Lautsprecher übernom-

men werden.

Soll der Lautsprecher endgültig aus dem

Betrieb genommen werden, entsorgen

Sie ihn gemäß den örtlichen Vorschriften.

3 Montage

Den Lautsprecher mit dem Montagebügel an ge-

eigneter Stelle festschrauben. Zum Ausrichten die

Feststellmuttern des Bügels lösen, den Lautspre-

cher entsprechend schwenken und die Muttern

wieder fest anziehen.

4 Elektrischer Anschluss

WARNUNGIm Betrieb liegt berührungsgefährli-

che Spannung bis 100 V an der An-

schlussleitung an. Die Installation darf

nur durch Fachpersonal erfolgen.

Bei einer Außenmontage muss der Anschluss

wetterfest ausgeführt werden.

Achten Sie auf die Belastung des ELA-Verstärkers

durch die Lautsprecher. Eine Überlastung kann

den Verstärker beschädigen! Die Summe der

Leistungen aller angeschlossenen Lautsprecher

darf die Verstärkerleistung nicht überschreiten.

1) -Falls die ELA-Anlage eingeschaltet ist, diese zu

erst komplett ausschalten!

2) Die 100-V-Audioleitung vom ELA-Verstärker an

die weiße und schwarze Ader der Lautsprecher-

leitung anschließen. Die grüngelbe Ader an den

Schutzleiter anschließen.

Beim Anschluss von mehreren Lautspre-

chern darauf achten, dass die Lautsprecher

alle gleich gepolt werden (z. B schwarze Ader

= Minuspol).

3) Die gewünschte Nennbelastung durch den

Lautsprecher mit dem Drehschalter auf der

Rückseite einstellen. Mithilfe eines Schrau-

bendrehers den Schalter in die entsprechende

Position drehen:

Modell

Schalterposition

123456

IT-11010 W5 W3 W1

W

——

IT-115

15 W10 W5 W3 W

1

W

—

IT-13030 W15 W10 W5 W

3 W

1

W

1

2

3

4

5

6

Schalter in Position 1

Änderungen vorbehalten.

DeutschEnglish

Technische DatenSpecificationsIT-110IT-115IT-130

NennbelastbarkeitPower rating10 / 5 / 3 / 1 W15 / 10 / 5 / 3 / 1 W30 / 15 / 10 / 5 / 3 / 1 W

FrequenzbereichFrequency range315 – 12 500 Hz280 – 12 500 Hz250 – 16 000 Hz

Mittlerer Schalldruck (1 W / 1 m)SPL (1 W / 1 m)105 dB108 dB109 dB

Abmessungen (ohne Montagebügel)Dimensions w /o mounting bracket175 × 130 × 185 mm225 × 160 × 235 mm290 × 215 × 260 mm

GewichtWeight1,1 kg1,3 kg1,6 kg
