ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS

ETS- 630 DT

Bestellnummer 16.3490

INPUT

Aktive Tonsäule für Dante-

Audionetzwerke

Diese Anleitung richtet sich an Installa-

teure mit Kenntnissen in der Netzwerk-

technik. Bitte lesen Sie diese Bedienungs-

anleitung vor dem Betrieb gründlich durch

und heben Sie sie für ein späteres Nach-

lesen auf.

1 Verwendungsmöglichkeiten

Diese Tonsäule ist speziell für den Einsatz in

ELA-Anlagen auf der Basis von Dante-Audio-

netzwerken konzipiert. Sie hat ein robustes

Metallgehäuse, das mit sechs Breitbandlaut-

sprechern und einem Klasse-D-Verstärker aus-

gestattet ist. Der Verstärker liefert bei maxima-

lem digitalen Eingangssignal eine Leistung von

30 W.

Die Stromversorgung der Tonsäule erfolgt

über das Netzwerk per PoE (Power over Ether-

net).

1.1 Dante

Dante ist ein von der Firma Audinate entwi-

ckeltes Audionetzwerk, bei dem es möglich

ist, bis zu 512 Audiokanäle gleichzeitig zu

übertragen. Dante ( Digital Audio Network

Through Ethernet) nutzt einen verbreiteten

Ethernet-Standard und basiert auf dem In-

ternet-Protokoll. Die Übertragung der Audio-

signale erfolgt unkomprimiert, synchronisiert

und mit nur minimaler Latenz. Der Vorteil

gegenüber analoger Audiosignalübertragung

ist eine kosten günstige Verbindung der Kom-

ponenten über Standard- Netzwerkkabel und

eine geringe Stör anfälligkeit auch bei langen

Übertragungsstrecken. Zudem kann die Signal-

führung zwischen einmal miteinander verbun-

denen Komponenten jederzeit per Software

geändert werden.

Als Signalquellen dienen im Dante-Netzwerk

Geräte, die als Sender (Transmitter) eingerichtet

sind. Geräte wie die ETS-630DT, die als Receiver

eingerichtet sind, empfangen die Signale aus

dem Dante-Netzwerk.

Die Zuordnung von Sende- und Empfangs-

kanälen im Dante-Netzwerk erfolgt über das

Dante-Konﬁgurationsprogramm „Dante Con-

troller“ (

☞

Kapitel 5). Die Konﬁguration der

Ethernet-Schnittstelle erfolgt ebenfalls über

dieses Programm (

☞

Kap. 5.2). Für die korrek-

te Einrichtung sind unbedingt Netzwerktech-

nik-Kenntnisse erforderlich.

Dante™ ist eine Handelsmarke von Audinate Pty Ltd.

2 Wichtige Hinweise

Das Gerät entspricht allen relevanten Richt-

linien der EU und ist deshalb mit gekenn-

zeichnet.

•

Verwenden Sie das Gerät nur im Innenbe-

reich und schützen Sie es vor Tropf- und

Spritzwasser sowie vor hoher Luftfeuchtig-

keit. Der zulässige Einsatztemperaturbereich

beträgt 0 – 40 °C.

•

Verwenden Sie zum Reinigen nur ein trocke-

nes, weiches Tuch, auf keinen Fall Chemika-

lien oder Wasser.

•

Wird das Gerät zweckentfremdet, falsch in-

stalliert oder nicht fachgerecht repariert, kann

keine Haftung für daraus resultierende Sach-

oder Personenschäden und keine Garantie für

das Gerät übernommen werden.

Soll das Gerät endgültig aus dem Be-

trieb genommen werden, übergeben

Sie es zur umweltgerechten Entsorgung

einem ört lichen Recyclingbetrieb.

3 Montage

Die Montage ist in Abbildung 1 dargestellt.

1) An der Montagestelle (z. B. Wand) zwei

Löcher bohren. Je nach Beschaffenheit der

Montagestelle geeignete Dübel verwenden.

2) Die beiden Montagewinkel mit stabilen

Schrauben an der Montagestelle befestigen.

3) Die Lautsprechersäule mit den beiliegenden

Schrauben und Unterlegscheiben zwischen

den Winkeln befestigen und auf die Zuhörer

ausrichten.

4 Anschluss

Für den Anschluss an ein Dante-Netzwerk die

RJ45-Buchse INPUT über ein Cat-5- oder Cat-

6-Kabel mit einem Ethernet-Switch verbinden,

der mindestens Fast-Ethernet (100- Mbit /s-

Ethernet) unterstützt. Der Anschluss dient auch

zur Stromversorgung der Ton säule über das

Netzwerk (z. B. über einen Netzwerk -Switch

mit PoE-Speisung). Um die volle Leistung zu

erhalten, muss eine PoE-Speisung nach dem

Standard IEEE 802.3at-2009 „PoE+“ verwen-

det werden (z. B. TPE-TG44G).

Deutsch

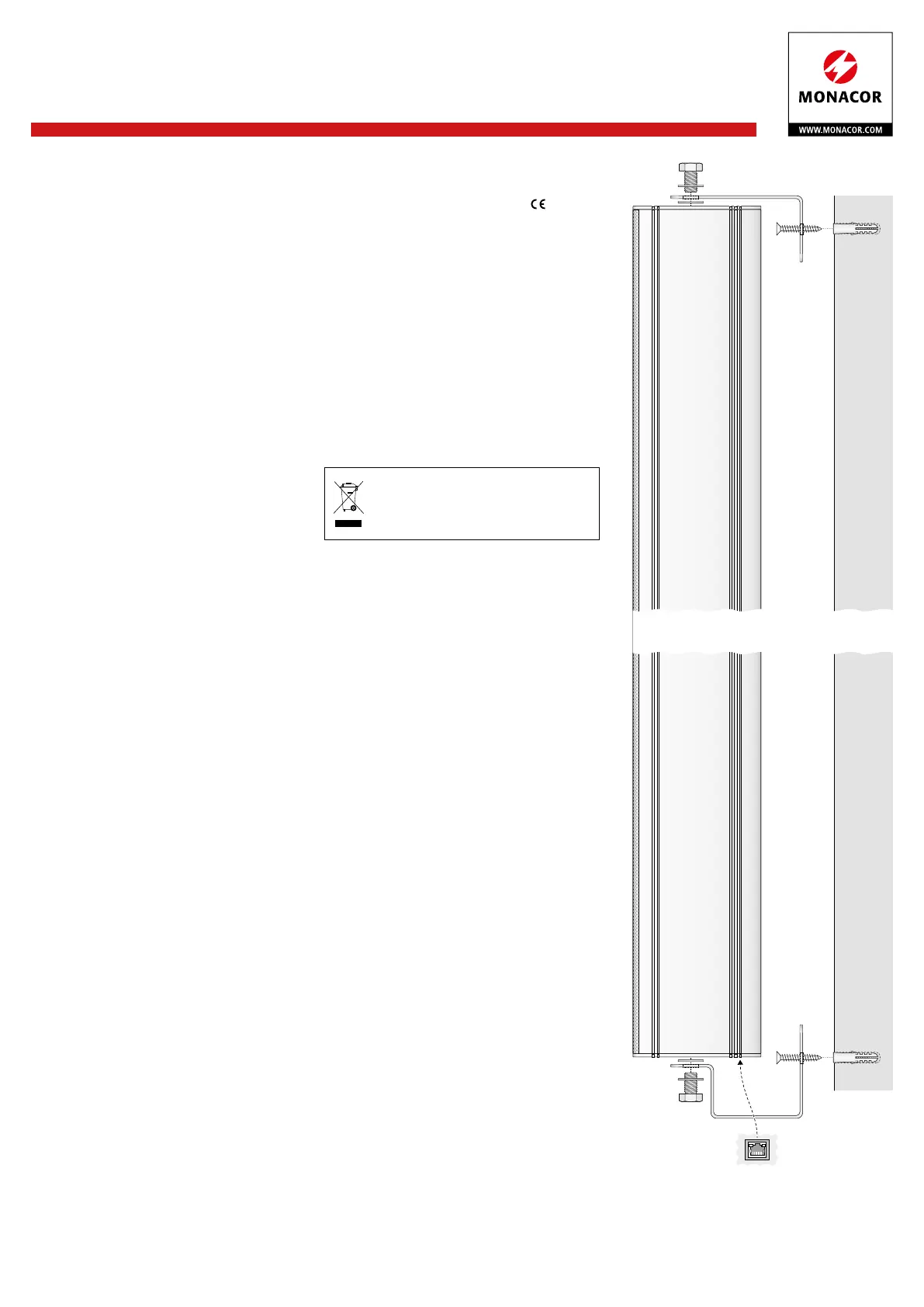

Abb. 1 Montage

Deutsch

Referenz für Sprachkennzeichnung im Inhaltsverzeichnis für Lesezeichen

Produktspecifikationer

Varumärke:	Monacor
Kategori:	högtalare
Modell:	ETS-630DT
Vikt:	5570 g
Bredd:	95 mm
Djup:	120 mm
Höjd:	610 mm
Känslighet:	95 dB
Ljudtrycksnivå (max):	110 dB
Förstärkarklass:	D
Inbyggd förstärkare:	Ja
Produktens färg:	Vit
Uteffekt (RMS):	30 W
Material, hölje:	Metall
Frekvensområde:	120 - 18000 hz
Strömkälla av typen:	PoE
Högtalargaller, material:	Metall
Högtalarelement, diameter:	76 mm
