Switch Mode Power Supply Unit

1 Applications

This switch mode power supply unit with switchable out-

put voltage serves for direct current supply of electric

low-voltage units (e. g. portable CD player, notebook).

The unit is short circuit-proof and protected against

overload and overheating.

2 Safety Notes

The unit corresponds to the directive for electromagnetic

compatibility 89/336/EEC and to the low voltage direc-

tive 73/23/EEC.

●

The unit is suitable for indoor use only. Protect it

against dripping water and splash water, high air

humidity, and heat (admissible ambient temperature

range 0 –40 °C).

●

Do not place any vessels filled with liquid, e. g. drink-

ing glasses, on the unit.

●

Do not operate the power supply unit or immediately

disconnect it from the mains socket

1. if there is visible damage to the unit or the mains

cable,

2. if a defect might have occurred after the unit was

dropped or suffered a similar accident,

3. if malfunctions occur.

In any case the unit must be repaired by skilled per-

sonnel.

Attention! The unit is supplied with hazardous mains

voltage. Leave servicing to skilled personnel only. In-

expert handling may cause an electric shock hazard.

Furthermore, any guarantee claim will expire if the unit

has been opened.

●

A damaged mains cable must only be replaced by the

manufacturer or by authorized, skilled personnel.

●

Never pull the mains cable to disconnect the mains

plug from the mains socket, always seize the plug.

●

For cleaning only use a dry, soft cloth; never use

chemicals or water.

●

No guarantee claims for the unit and no liability for any

resulting personal damage or material damage will be

accepted if the unit is used for other purposes than

originally intended, if it is not correctly connected, if it

is overloaded, or not repaired in an expert way.

●

If the unit is to be put out of operation definitively, take

it to a local recycling plant for a disposal which is not

harmful to the environment.

●

Important for U. K. Customers!

The wires in this mains lead are coloured in accord-

ance with the following code:

blue = neutral, brown = live

As the colours of the wires in the mains lead of this

appliance may not correspond with the coloured

markings identifying the terminals in your plug, pro-

ceed as follows:

1. The wire which is coloured must be connectedblue

to the terminal in the plug which is marked with the

letter Nor coloured black.

2. The wire which is coloured brown must be con-

nected to the terminal which is marked with the let-

ter Lor coloured red.

3 Operation

1) Adjust the required operating voltage for the low-volt-

age unit: Use the supplied adjusting key to set the

yellow voltage selector switch to the required voltage

value.

Schaltnetzgerät

1 Einsatzmöglichkeiten

Dieses Schaltnetzgerät mit umschaltbarer Ausgangs-

spannung dient zur Gleichstromversorgung von elek-

trischen Kleinspannungsgeräten (z. B. tragbarer CD-

Player, Notebook). Das Gerät ist kurzschlussfest und

gegen Überlast und Überhitzung geschützt.

2 Hinweise für den sicheren Gebrauch

Das Gerät entspricht der Richtlinie für elektromagneti-

sche Verträglichkeit 89/336/EWG und der Niederspan-

nungsrichtlinie 73/23/EWG.

●

Verwenden Sie das Gerät nur im Innenbereich. Schüt-

zen Sie es vor Tropf- und Spritzwasser, hoher Luft-

feuchtigkeit und Hitze (zulässiger Einsatztemperatur-

bereich 0 –40 °C).

●

Stellen Sie keine mit Flüssigkeit gefüllten Gefäße,

z. B. Trinkglas, auf das Gerät.

●

Nehmen Sie das Netzgerät nicht in Betrieb bzw. zie-

hen Sie sofort den Netzstecker aus der Steckdose:

1. wenn sichtbare Schäden am Gerät oder am Netz-

kabel vorhanden sind,

2. wenn nach einem Sturz oder Ähnlichem der Ver-

dacht auf einen Defekt besteht,

3. wenn Funktionsstörungen auftreten.

Lassen Sie das Gerät in jedem Fall in einer Fach-

werkstatt reparieren.

Achtung! Das Gerät wird mit lebensgefährlicher Netz-

spannung versorgt. Nehmen Sie nie selbst Eingriffe im

Gerät vor. Durch unsachgemäßes Vorgehen besteht die

Gefahr eines elektrischen Schlages. Außerdem erlischt

beim Öffnen des Geräts jeglicher Garantieanspruch.

●

Ein beschädigtes Netzkabel darf nur durch den Her-

steller oder durch eine autorisierte Fachwerkstatt er-

setzt werden.

●

Ziehen Sie den Netzstecker nie am Kabel aus der

Steckdose, fassen Sie immer am Stecker an.

●

Verwenden Sie zum Reinigen nur ein trockenes, wei-

ches Tuch, niemals Wasser oder Chemikalien.

●

Wird das Gerät zweckentfremdet, nicht richtig an-

geschlossen, überlastet oder nicht fachgerecht repa-

riert, kann keine Haftung für daraus resultierende

Sach- oder Personenschäden und keine Garantie für

das Gerät übernommen werden.

●

Soll das Gerät endgültig aus dem Betrieb genommen

werden, übergeben Sie es zur umweltgerechten Ent-

sorgung einem örtlichen Recyclingbetrieb.

3 Inbetriebnahme

1) Die benötigte Betriebsspannung für das Kleinspan-

nungsgerät einstellen: Mit dem beiliegenden Einstell-

schlüssel den gelben Spannungswahlschalter auf

den erforderlichen Spannungswert drehen.

Die Stromaufnahme des Kleinspannungsgeräts

darf den Ausgangsstrom des Netzgeräts für den ein-

gestellten Spannungswert (siehe Technische Daten)

nicht überschreiten.

2) Aus den beiliegenden 7 Adaptersteckern den für das

Kleinspannungsgerät passenden auswählen und in

die Kupplung des Netzgerätkabels stecken. Dabei

unbedingt die für das Kleinspannungsgerät erforder-

liche Polarität beachten. Zum Bestimmen der Pola-

rität die Kupplung immer so drehen, dass die Pfeile

von Kupplung und Stecker aufeinander zeigen (siehe

Abbildungen unten).

3) Das Netzgerät über den Adapterstecker mit dem

Stromversorgungsanschluss des Kleinspannungs-

geräts verbinden.

4) Zuletzt den Netzstecker des Netzgeräts in eine

Steckdose (100 –240 V~, 50/60 Hz) stecken. Die

rote LED leuchtet im Betrieb.

Auch wenn das angeschlossene Gerät ausgeschaltet

ist, verbraucht das Netzgerät einen geringen Strom. Da-

rum sollte sein Netzstecker aus der Steckdose gezogen

werden, wenn es längere Zeit nicht gebraucht wird.

4 Technische Daten

Stromversorgung: . . . 100 –240 V~, 50/60 Hz, 60 VA

Ausgangsspannungen: 6/7,5/9/12/13,5/15 V

Ausgangsstrom: . . . . . 5 A (bei 6/7,5/9/12 V ) bzw.

3,8 A (bei 13,5/15 V )

Maße, Gewicht: . . . . . 70 x 37 x 140 mm, 480 g

Adapterstecker

2 Klinkenstecker: . . Ø 2,5 mm (A) und 3,5 mm (B)

5 Hohlstecker: . . . . Ø Außen-/Innenmaß in mm:

2,35/0,75 (S), 3,5/1,35 (H),

5,0/2,1 (D), 5,5/2,1 (E),

5,5/2,5 (G)

Laut Angaben des Herstellers. Änderungen vorbehalten.

PSS-5000 Best.-Nr. 27.1840

D A CH

3.5

5.5X2.1

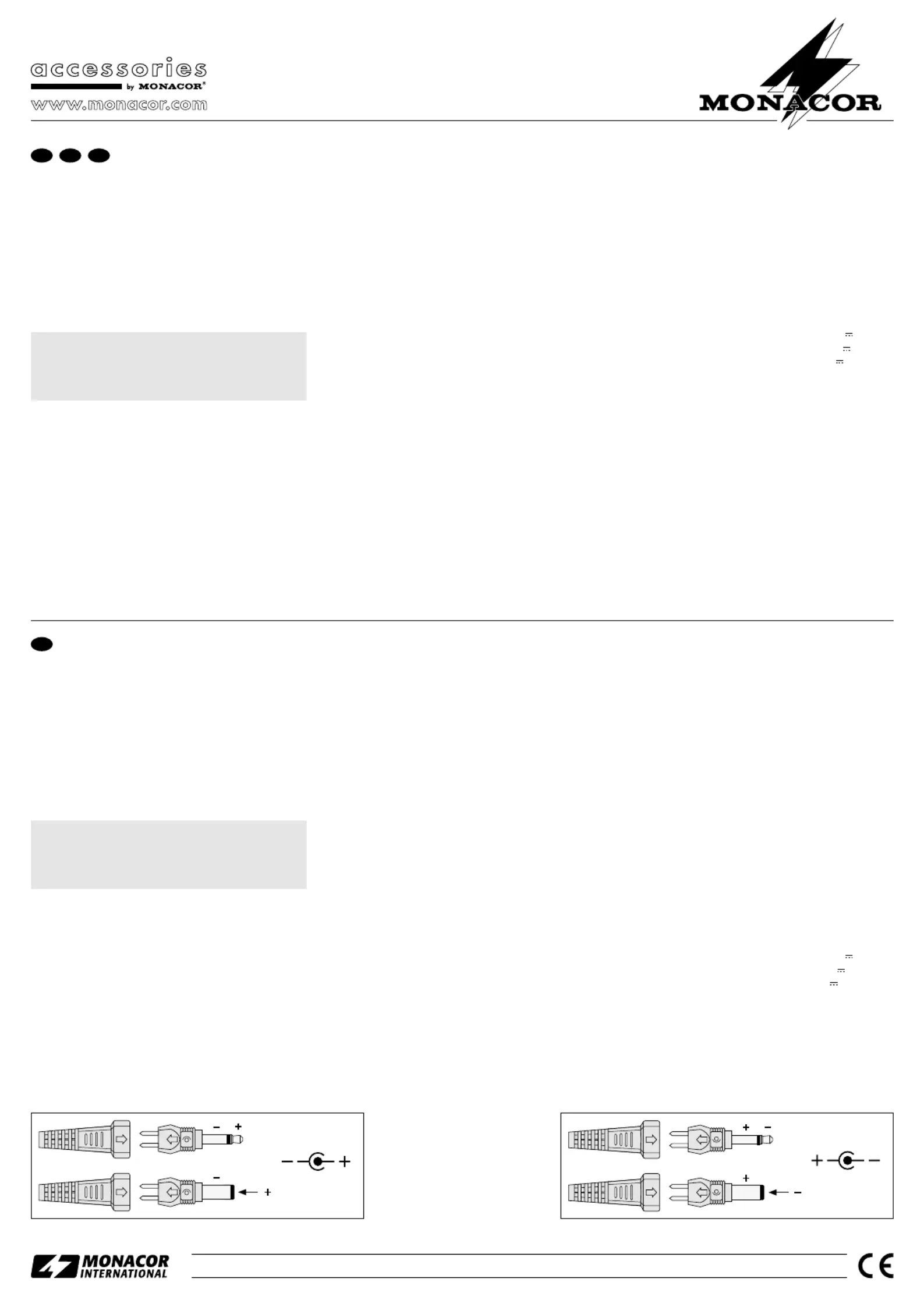

Pluspol an der Spitze/am Innenkontakt

●

Positive pole at the tip/ at the inner contact Minuspol an der Spitze/am Innenkontakt

●

Negative pole at the tip/ at the inner contact

The current consumption of the low-voltage unit

must not exceed the output current of the power sup-

ply unit for the voltage value adjusted (see table in

the specifications).

2) Select the matching plug for the low-voltage unit from

the 7 adapter plugs supplied and connect it to the in-

line jack of the cable of the power supply unit. In any

case observe the required polarity for the low-volt-

age unit. To determine the polarity, always turn the

inline jack in such a way that the arrows of inline jack

and plug face each other (see figures below).

3) Connect the power supply unit via the adapter plug to

the power supply connection of the low-voltage unit.

4) Finally connect the mains plug of the power supply

unit to a mains socket (100 –240 V~, 50/60 Hz). The

red LED is illuminated during operation.

Even with the unit connected switched off, the power

supply unit has a low current consumption. Therefore, it

is recommended to disconnect it from the mains socket

if it is not used for a longer period.

4 Specifications

Power supply: . . . . . . 100 –240 V~, 50/60 Hz, 60 VA

Output voltages:. . . . . 6/7.5/9/12/13.5/15 V

Output current: . . . . . . 5 A (at 6/7.5/9/12 V ) or

3.8 A (at 13.5/15 V )

Dimensions, weight:. . 70 x 37 x 140 mm, 480 g

Adapter plugs

2 plugs: . . . . . . . . . Ø 2.5 mm (A) and 3.5 mm (B)

5 hollow plugs: . . . . Ø ext./int. in mm: 2.35/0.75 (S),

3.5/1.35 (H), 5.0/2.1 (D),

5.5/2.1 (E), 5.5/2.5 (G)

According to the manufacturer. Subject to technical modification.
