1. N’essayez pas de modier l’appareil au risque de causer un accident.

2. Faire installer ou réparer cet appareil par des personnes non qualiées et sans

expérience dans le domaine de l’électronique et des accessoires automobiles

peut s’avérer dangereux et peut vous exposer à un risque de choc électrique ou

à d’autres dangers.

3. Arrêtez le véhicule avant d’effectuer toute opération pouvant vous distraire lors

de la conduite.

4. Veuillez régler le volume à un niveau qui vous permet d’entendre les bruits

provenant de l’extérieur du véhicule.

5. N’utilisez pas cet appareil sous des températures extrêmes. Avant de mettre

l’appareil en marche, veillez à ce que la température à l’intérieur du véhicule soit

comprise entre -10°C et +60°C.

6. Lorsque vous remplacez les fusibles, utilisez des fusibles conformes à l’intensité

indiquée sur le porte-fusible.

7. N’obstruez pas les orifices de ventilation. Vous pourriez provoquer une

surchauffe à l’intérieur de l’appareil, ce qui risquerait de causer un incendie.

8. Si vous utilisez cet appareil sans faire fonctionner le moteur, la batterie risque

de se décharger.

9. Cet appareil est conçu pour être utilisé uniquement dans des véhicules

disposant d’un système électrique de 12 V avec masse négative.

10. Après avoir terminé l’installation ou avoir remplacé la batterie du véhicule,

réinitialisez l’appareil avant toute utilisation. Retirez la façade avant, appuyez

ensuite sur la touche RESET à l’aide d’un objet pointu, (tel qu’un stylo à bille)

pour rétablir la conguration initiale.

M-090 MR

FR - 1

Manuel d’utilisation

AUTORADIO AVEC USB & SD

Veuillez lire attentivement ce manuel avant toute utilisation.

IMPORTANTES CONSIGNES DE SÉCURITÉ

FR - 2 FE - 3

CONNEXIONS

ATTENTION!

- Veillez à effectuer les connexions en faisant attention aux couleurs mentionnées

sur le schéma de connexion. Une connexion incorrecte peut provoquer un

dysfonctionnement de l’appareil ou endommager le système électrique du

véhicule.

- Veillez à connecter le connecteur négatif du haut-parleur à la prise négative, et

le connecteur positif à la prise positive. Ne connectez jamais les câbles des haut-

parleurs droit et gauche l’un à l’autre ou à une partie métallique du véhicule.

- Vérifiez que les connexions soient correctes avant de mettre l’appareil en

marche.

- Avant de relier les ls, déconnectez le câble du terminal négatif de la batterie.

Ne connectez pas le câble d’allumage (rouge) avec le câble de la

batterie (jaune).Vous risqueriez de provoquer un court-circuit, voire un

incendie.

FR - 4 FR - 5 FR - 6

DÉBALLAGE DE VOTRE AUTORADIO

Lorsque vous déballez votre nouvel autoradio, veillez à ce qu’il y ait tous les

éléments ci-dessous.

Unité principale avec faisceau de connexion

Manuel d’utilisation

Accessoires:

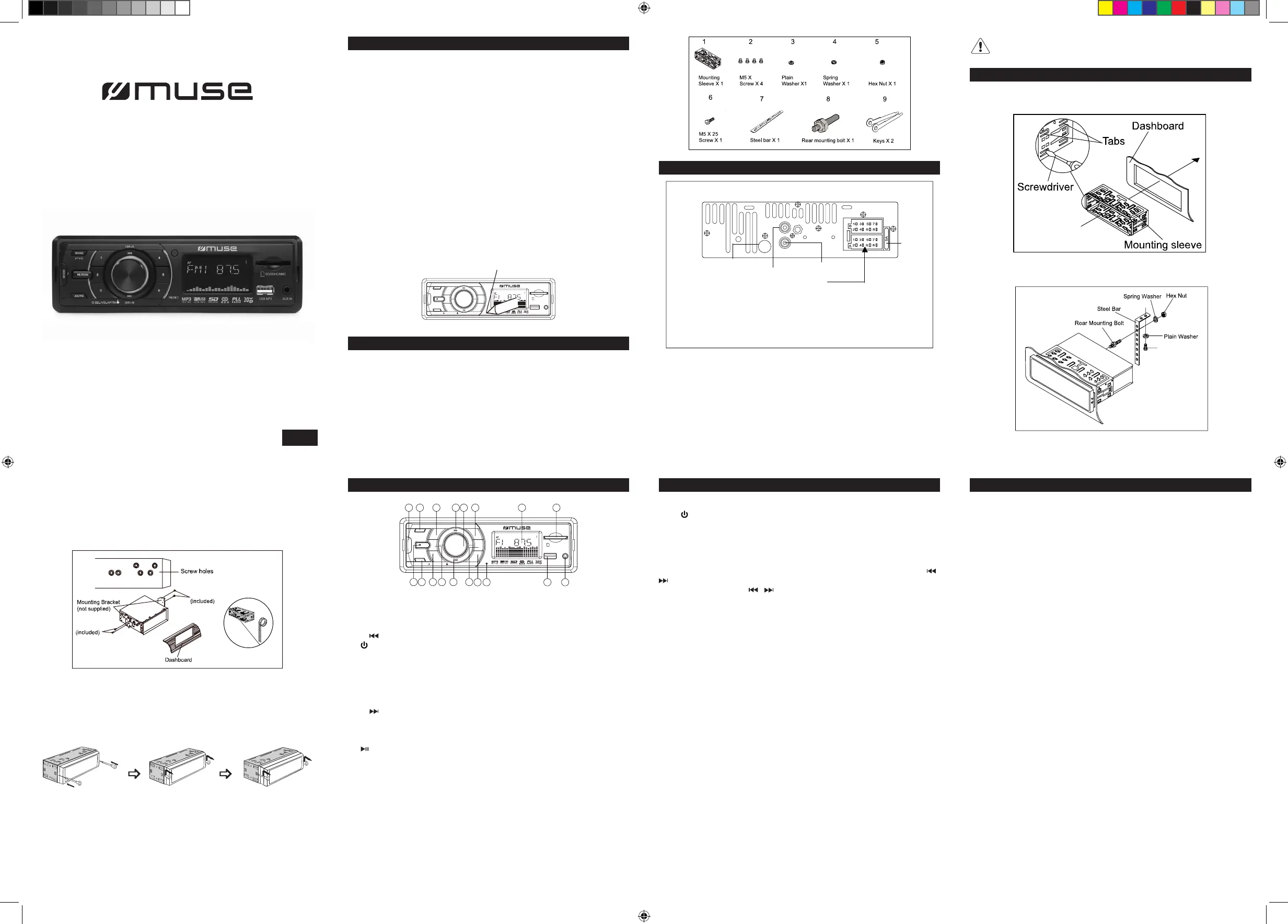

Installation de l’appareil

- Méthode 1: Montage DIN avant

INSTALLATION ET RETRAIT DE L’UNITÉ

FR - 7

1. Insérez le support de montage dans le tableau de bord. Si nécessaire, pliez

les languettes vers l’extérieur pour bien le xer serré.

2. Combinez les boulons de montage, la barre d’acier, les rondelles à ressort et

l’écrou hexagonal. Puis, combinez l’unité et le tableau de bord avec des vis M5 x

25 et des rondelles.

- Méthode 2 : Montage DIN arrière (pour les voitures japonaises)

1. Sélectionnez une position ou les trous de vis des crochets de montage fournis

avec la voiture et les trous de vis de l’unité principale s’aligne (correspondent).

2. Fixer les vis au véhicule, puis les serrer.

Démontage de l’appareil

Insérez les clés d’extraction fournies dans leurs logements situés sur les côtés de

l’appareil (cf. illustration) jusqu’à ce que vous entendiez un clic. Retirez ensuite

l’autoradio du tableau de bord en tirant les clés.

DESCRIPTION DE L’APPAREIL

1. Touche 7/MODE

2. Touche 0/BAND/PTY

3. Touches numérique 1

4. Touche 8/ /DIR- (Recherche arrière / Répertoire précédent)

5. Molette /SEL/VOL/ AF/TA (Alimentation / Sélection des paramètres / Volume)

6. Touches numérique 4

7. Afcheur LCD

8. Entrée AUX (auxiliaire)

9. Connecteur USB avec couvercle

10. Touches numérique 6

11. Touches numérique 5

12. Touches 9 / /DIR+ (Recherche avant / Répertoire suivant)

13. Touches numérique 2

14. Touches numérique 3

15. Touche AS/PS

16. Touche /RDM (Lecture/ Pause / Lecture aléatoire)

17. Logement pour carte SD/SDHC/MMC

18. Touche RESET (réinitialisation)

MODE OPÉRATOIRE BASIQUE

Mise en marche/arrêt de l’appareil

Maintenez la touche (5) pour allumer l’unité. Maintenez cette touche appuyée

de nouveau pour éteindre l’unité.

Pour afcher et ajuster l’heure actuelle

En mode veille, l’heure actuelle s’afche automatiquement.

Allumer l’appareil, appuyez et maintenez le touche MODE (1) jusqu’à l’heure de

l’horloge apparaît. Longuement sur le touche MODE (1) de presse de plus, les

chiffres des heures clignote, régler le HR. heure avec la touche / (4/12).

Ensuite, appuyez brièvement sur le touche MODE (1), les chiffres des minutes

clignotent, réglez le MIN. minutes avec la touche / (4/12).

Remarque: Après 5 secondes d’inactivité, l’afchage normal revient automatiquement.

Sélection du mode

Lorsque l’appareil est en marche, sélectionnez un mode à l’aide de la touche

MODE (1): radio-> périphérique USB->carte SD/SDHC/MMC- > source auxiliaire.

Réinitialisation de l’appareil

Vous devez réinitialiser l’appareil si vous l’utilisez pour la première fois ou si vous

avez remplacé la batterie du véhicule.Pour réinitialiser l’appareil, appuyez sur

la touche RESET (18) située sur l’unité principale au moyen d’un objet pointu.

Lorsque l’afficheur présente des caractères incompréhensibles, appuyez sur

RESET (18) pour résoudre le problème. Le réglage de l’heure ainsi que toutes

les données mises en mémoire seront effacés.

FONCTIONS AUDIO

Volume:

Pour augmenter ou diminuer le volume, tournez la commande SEL/VOL (5) dans

le sens horaire/anti horaire.

Conguration audio

Appuyez de manière répétée sur la commande SEL/ VOL (5) pour sélectionner

un réglage. L’ordre est le suivant : « BAS » (Basses) -> « TRE » (Aigus) -> « BAL

» (Balance gauche/droite) -> « FAD » (Balance avant/arrière) -> « LOUD » (LOUD

ON/OFF) -> « LOC » (LOC ON/OFF) -> « AF » (Fréquence alternative) -> « TA

» (Annonce de trac) -> « REG » (REG ON/OFF) ->« EON » (EON ON/OFF) ->

«VOL » (Volume). Une fois le mode désiré sélectionné, vous pouvez régler la

valeur en tournant le bouton SEL/ VOL (5).

Remarques:

- Au bout de 5 secondes d’inactivité, le mode précédemment utilisé revient

automatiquement.

- Pour les fonctions LOC, AF, TA ,REG et EON reportez-vous au chapitre

ECOUTE DE LA RADIO.

Activer/désactiver la puissance sonore

Appuyez plusieurs fois sur SEL/VOL (5) pour que LOUD apparaisse. Puis

tournez ce bouton jusqu’à ce que «LOUD ON» apparaisse sur l’écran pour

activer la fonction de Puissance sonore. Avec cette fonction, vous pouvez

augmenter les basses fréquences, ce qui augmente la sensibilité du son. Tournez

la molette SEL/VOL jusqu’à ce que «LOUD OFF» disparaisse pour annuler la

fonction Puissance sonore.

Français

1 support de

montage

4 vis M5 x 5.5

1 vis M5 x 251 barrette en acier

1 boulon de

montage arrière

2 clés d’extraction

Rondelle plate x1

Rondelle

élastique x1

Écrou

hexagonal x1

CONNECTEUR A

4. Alimentation en courant continu +12 v

5. Alimentation de l'antenne/Mise en

marche de l'amplificateur

7. Accessoire +12 v/commutateur

8. Masse

CONNECTEUR B

1. Haut-parleur arrière droit (+)

2. Haut-parleur arrière droit (-)

3. Haut-parleur avant droit (+)

4. Haut-parleur avant droit (-)

5. Haut-parleur avant gauche (+)

6. Haut-parleur avant gauche (-)

7. Haut-parleur arrière gauche (+)

8. Haut-parleur arrière gauche (-)

FIXE ISO FEMELLE CONNECTEUR

SCHEMA DE CABLAGE

PORTE-

FUSIBLE

Onglets

Tableau de

bord ou console

Tournevis

Support de montage

Rondelle plate

Barre métallique

Éerou hexaqonal

M5X25 vis

Boulon de montage arrièr

Vis M5 x 5.5

(fournies)

Vis M5 x 5.5

(fournies)

Crochet d e montage

(non fourni)

Tableau de bord ou console

Trous de vis

MODE

BAND

DIR-/8

RESET

AS/PS

DIR+/9

PTY/0

SEL/VOL/AF/TA

AUX INUSB MP3

SD/SDHC/MMC

Reset

MODE

BAND

DIR-/8

RESET

AS/PS

DIR+/9

PTY/0

SEL/VOL/AF/TA

AUX INUSB MP3

SD/SDHC/MMC

1 2 3 4 5 6 7 17

16 15 14 13 12 11

10 18 9 8

AR-3453 IB MUSE 001 REV3 FR.indd 1 2015/6/25 15:49:55

FR - 15FR - 13FR - 12

FR - 10FR - 9FR - 8 FR - 11

FR - 14

-- RDS (Radio Data System) --

Cet appareil est équipé d’un décodeur RDS permettant la réception des stations

émettant des données RDS. Ce système permet l’afchage du nom de la station

et se règle automatiquement sur la meilleure fréquence disponible au fur et à

mesure que vous vous déplacez (fonction AF). En outre, si une station RDS

diffuse des infos trac, celle-ci est transmise en priorité et ce, quel que soit le

mode en cours. La fonction EON vous permet d’entendre les infos trac même

si vous écoutiez une autre station du même réseau. La station en cours est alors

coupée pour vous permettre d’entendre ces informations. Dans certaines zones,

cette fonction n’est pas disponible.

Fréquence alternative (AF)

La fonction AF sélectionne automatiquement une fréquence alternative sur le

même réseau an de garantir une réception optimale. En mode FM, appuyez

plusieurs fois sur la touche SEL/VOL (5) jusqu’à ce que « AF » apparaisse sur l’

écran, tournez la molette SEL/VOL (5) pour activer « ON » la fonction, certains

programmes seront automatiquement recherchés et reçus. Si la réception de

la station en cours devient mauvaise, l’indication « AF » s’afche et l’appareil

recherche la même station sur une autre fréquence. Appuyez plusieurs fois sur

la touche SEL/VOL (5) jusqu’à ce que « AF » apparaisse sur l’écran, tournez la

molette SEL/VOL (5) pour activer « OFF » la fonction.

L’indication « AF » disparaît de l’afcheur.

Infos Trac (TA)

Lorsque la fonction TA est en veille et qu’une info trac est diffusée, celle-ci est

émise en priorité et ce quel que soit le mode en cours. Il vous est également

possible de mémoriser automatiquement des stations émettant des programmes

d’infos trac (TP).

Appuyez plusieurs fois sur la touche SEL/VOL (5) jusqu’à ce que « TA » apparaisse

sur l’écran, tournez la molette SEL/VOL (5) pour activer « ON » la fonction. L’

indication « TA » apparaît sur l’afficheur lorsque la fonction de recherche/

mémorisation automatique d’infos trac est activée. L’indication « TP » s’afche lors

de la réception d’une station émettant des infos trac.

Appuyez sur la touche TA pour annuler la réception d’une info trac et revenir en

mode veille de la fonction TA.

Si aucune info trac n’est reçue, l’appareil continue sa recherche.

Appuyez plusieurs fois sur la touche SEL/VOL (5) jusqu’à ce que « TA »

apparaisse sur l’écran, tournez la molette SEL/VOL (5) pour activer « OFF » la

fonction, l’icône « TA ».

ALARME

« ALARM » s’afche lors de la réception d’une émission d’urgence. Le niveau de

volume est automatiquement réglé sur le niveau de volume prédéni si celui-ci

est au minimum.

LECTURE D’UN PÉRIPHÉRIQUE USB/CARTE SD/SDHC/MMC

Connexion d’un périphérique USB (non fourni)

Branchez votre périphérique USB au connecteur USB (9), le mode « USB » est

automatiquement activé. Si un périphérique USB est déjà connecté, appuyer sur

la touche MODE (1) pour sélectionner le mode USB.

Insertion de cartes SD/SDHC/MMC (vendues séparément)

Insérez votre carte SD, SDHC ou MMC dans la fente pour carte (17), l’appareil

passera automatiquement en mode « SD-MMC ». Si une carte a déjà été

insérée, appuyez sur la touche MODE (1) pour passer en mode carte.

Fonctions de base

Lecture/pause: appuyez sur la touché (16) pour mettre la lecture en pause.

Appuyez à nouveau sur cette touche (16) pour reprendre la lecture.

Saut de plage / Recherche rapide: appuyez sur la touche (12) ou (4)

pour passer à la plage suivante ou précédente.

Lecture aléatoire: Pour lire les pistes dans un ordre aléatoire, appuyez sur la

touche RDM (16). Appuyez à nouveau sur cette touche pour désactiver cette

function.

Sélection du répertoire précédent/suivant: Utilisez les touches DIR+ (12) et

DIR- (4) pour sélectionner le répertoire suivant/précédent. Lorsque le contenu

MP3 n’a pas de répertoire, les touches DIR+ (12) et DIR- (4) sont inactives.

Recherche de pistes en mode MP3-USB/ SD:

1. Appuyez une fois sur la touche AS/PS (15),

2. Utilisez les touches numériques pour saisir un numéro de piste.

3. Appuyez sur le bouton SEL/VOL (5) pour lancer la lecture.

Quitter le mode USB/ SD

Pour quitter le mode USB ou Carte mémoire, déconnectez le périphérique USB

ou la carte mémoire de l’appareil, le mode Radio est automatiquement activé.

UTILISATION DE L’ENTRÉE AUXILIAIRE

1. Branchez votre source auxiliaire (par exemple un lecteur MP3) à la prise AUX IN (8)

2. Maintenez la touche (5) pour allumer l’unité.

3. Appuyez sur la touche MODE (1) pour sélectionner le mode AUX.

4. Démarrez la lecture de votre source auxiliaire.

5. Ajustez le volume sonore (5) au niveau désiré.

6. Déconnectez l’appareil externe de l’entrée AUX (8), appuyez sur la touche MODE

(1) pour sélectionner une autre source.

ENTRETIEN

Précautions

- Nettoyez le panneau avant à l’aide d’un chiffon doux ou d’une peau de chamois.

N’utilisez jamais de solvants.

• Ne l’exposez pas à la pluie ou à l’humidité.

• Ne la laissez pas tomber ou subir des chocs.

- Assurez-vous d’éloigner votre appareil de sources de chaleur.

- Utilisez cet appareil dans des climats tempérés.

- N’exposez pas l’appareil à des coulures ou des éclaboussures et n’y placez pas

d’objets remplis de liquide à proximité.

- Ne placez pas de bougie sur ou à proximité de l’appareil.

Remplacement du fusible

Utilisez un fusible de valeur conforme aux spécications données par le fabricant.

Si le fusible grille, vériez le branchement de l’alimentation avant de le remplacer.

Si le fusible grille à nouveau, il y a un dysfonctionnement. Dans ce cas, veuillez

consulter le centre de réparation le plus proche.

GUIDE DE DÉPANNAGE CARACTÉRISTIQUES TECHNIQUES

Général

Alimentation

Impédance de charge

Puissance de sortie maximale

Réglage du de tonalité

Dimensions

Poids

Radio FM

Plage de fréquences radio

Plage IF

Sensibilité (-30 dB)

Rapport signal/bruit

Séparation stéréo

Lecteur USB/SD MP3

Rapport signal/bruit

Séparation

Distorsion

Réponse en fréquence

12 V CC (11-16 V)

4 Ω

20W x 4

±10 dB

Basses, à 100 Hz

Aigus, à 10 kHz

Environ 178 x 97 x50 mm (P/L/H)

Environ 0.7 kg

87,5 - 108 (MHz)

10,7 MHz

15 dBuV

50 dB

25 dB

60 dB

40 dB

<=1%

40 - 20000 Hz

Remarque:

Nous travaillons continuellement à l’amélioration de nos produits. C’est pourquoi

le modèle et les caractéristiques techniques sont susceptibles d’être modiés

sans notication préalable.

ATTENTION! Cet appareil est conforme aux spécifications internationales de

sécurité et directives de l’Union européenne. Il répond également aux normes

actuelles concernant la sécurité électrique et la compatibilité électromagnétique.

AVERTISSEMENTS

ATTENTION: Pour éviter tout risque de choc électrique, ne

démontez pas l’appareil. Aucune pièce interne n’est réparable

par l’utilisateur. Conez tout entretien à un technicien qualié.

Le symbole de l’éclair terminé par une èche à l’intérieur d’un triangle

avertit l’utilisateur de la présence d’une « tension dangereuse » dans

l’appareil.

Le point d’exclamation situé à l’intérieur d’un triangle avertit l’utilisateur

de la présence d’instructions importantes dans la documentation

accompagnant l’appareil.

Afin de réduire le risque d’incendie ou de choc électrique, n’exposez pas cet

appareil à la pluie ou à l’humidité.

Si à l’avenir vous désirez vous débarrasser de cet appareil, veuillez

noter que les appareils électriques ne doivent pas être jetés avec

les ordures ménagères. Renseignez-vous pour connaître le centre

de recyclage le plus proche. Consultez les autorités locales ou

votre revendeur pour plus de détails (Directive sur les déchets des

équipements électriques et électroniques).

NEW ONE S.A.S

10, Rue de la Mission, 25480 Ecole Valentin, France

Sélection du type de programme (PTY)

Lorsque vous sélectionnez PTY, la recherche des informations correspondantes

est lancée, celle-ci s’arrête une fois les informations PTY détectées.

Lorsque les informations PTY correspondantes n’existent plus, la fonction PTY

est automatiquement

désactivée.

Utilisez les touches numériques 1-6 pour sélectionner Programme

1) Appuyez longuement sur la touche PTY (2) une fois. Lorsque « PTY » apparait

sur l’écran, appuyez sur le bouton 1-6 de manière répétée pour sélectionner les

programmes ci-dessous:

Touche 1: NEWS/ AFFAIRS / INFO (Actualités / Affaires / Informations)

Touche 2: SPORT / EDUCATE / DRAMA (Sport / Education / Série)

Touche 3: CULTURE / SCIENCE / VARIED (Culture / Science / Autres)

Touche 4: WEATHER / FINANCE / CHILDREN (Météo / Finance/ Enfants)

Touche 5: SOCIAL / RELIGION / PHONE IN (Social / Religion / Débats)

Touche 6: TRAVEL / LEISURE / DOCUMENT (Voyage / Loisirs / Document)

2) Appuyez longuement sur la touche PTY (2) deux fois, appuyez sur les

touches numériques 1-6 à plusieurs reprise pour sélectionner les programmes

ci-dessous:

Touche 1: POP M / ROCK M (Musique Pop / Musique Rock)

Touche 2: EASY M / LIGHT M (Musique facile / Musique légère)

Touche 3: CLASSICS / OTHER M (Musique classique / Autres)

Touche 4: JAZZ / COUNTRY (Musique JAZZ / Country)

Touche 5: NATION M / OLDIES (Nationale / Vieux tubes)

Touche 6: FOLK M (Musique folklorique)

Alors, l’unité commencera à rechercher les programmes correspondant

automatiquement. Appuyez longuement sur la touche PTY (2) une troisième fois

pour sortir du mode PTY.

LOC ON/OFF (mode stations radio locales activé/désactivé)

Appuyez de manière répétée sur la commande SEL/VOL (5) pour sélectionner

« LOC », lorsque ON est sélectionné, seules les stations radio locales de signal

puissant seront reçues, sélectionnez OFF pour recevoir les stations radio d’autres

régions de signal faible.

EON (Enhanced Other Networks Information)

Appuyez plusieurs fois sur la touche SEL/VOL (5) jusqu’à ce que « EON »

apparaisse sur l’écran, tournez la molette SEL/VOL (5) pour passer entre le mode

« EON ON » et « EON OFF ».

Lors de la réception d’informations EON, l’indication EON reste afchée. Avec le

système EON, les stations de radio locales peuvent prendre la priorité sur une station

nationale pour une annonce de la circulation pendant la durée de celleci.

ÉCOUTER LA RADIO

Sélection de la bande de fréquences

Lorsque le mode RADIO est activé, appuyez de manière répétée sur la touche

BAND (2) pour sélectionner une bande de fréquences: FM1->FM2->FM3.

Recherche de stations radio

- Recherche manuelle

Appuyez longuement sur la touché ou (4/12) jusqu’à ce que l’indication

«MANUAL» (manuel) s’afche, Puis, tenez les touches ou (4/12) appuyées

pour sélectionner une station vers le haut ou le bas. Maintenez enfoncée la touché

ou (4/12) pour la recherche rapide.

Remarque: Au bout de 5 secondes d’inactivité, le mode de recherche « AUTO »

s’active automatiquement.

- Recherche automatique

Appuyez une fois sur la touche ou (4/12) pour lancer la recherche des stations

radio. La recherche s’arrêtera automatiquement à la première station trouvée.

Appuyez à nouveau sur la touche ou (4/12) pour arrêter la recherche.

Recherche/mémorisation automatique de stations

- Mémorisation automatique des stations radio

En mode Radio, maintenez enfoncée la touche AS/PS (15) pendant 3 secondes

pour lancer la recherche et mémorisation automatique des stations sur les numéros

de présélection 1 à 6.

- Présélection automatique

Appuyez brièvement sur la touche AS/PS (15) pour écouter brièvement les

présélections radio. Chaque présélection radio est diffusée pendant quelques

secondes Pour rester sur une station radio, appuyez à nouveau sur la touche

AS/PS (15).

- Touches de présélection 1-6 (3/13/14/6/11/10)

1. Sélectionnez une station radio via les touches ou (4/12).

2. Pressez et maintenez enfoncée une des touches de présélection de 1 à 6 pendant

2 secondes jusqu’à ce que le numéro correspondant s’afche sur l’écran LCD, cela

indique que la station radio est mémorisée sur cette touche.

3. En mode Radio, appuyez sur une touche de présélection de 1 à 6 pour rappeler

la présélection radio.

Remarque: L’appareil peut mémoriser jusqu’à 6 stations par bande.

Remarque:

* Il existe de nombreux modèles de périphériques USB et de cartes SD/SDHC/

MMC. Nous ne pouvons garantir que l’appareil soit compatible avec tous ces

différents modèles. Si votre périphérique USB/SDHC/MMC n’est pas compatible,

veuillez en essayer un autre.

* Il se peut que certains chiers enregistrés sur la carte SD/SDHC/MMC ou sur

le périphérique USB ne puissent être lus. En effet, certains formats spéciaux ne

sont pas compatibles avec cet appareil.

REGION Activé/désactivé (REG)

Appuyez plusieurs fois sur la touche SEL/VOL (5) jusqu’à ce que « REG »

apparaisse sur l’écran, tournez la molette SEL/VOL (5) pour passer entre le

mode « REG ON » et « REG OFF ».

REG ON: Sélectionnez cette option pour écouter la version locale de la station

en cours, même s’il existe une version nationale de cette station.

REG OFF: Sélectionnez cette option pour écouter la version nationale de la

station encours.

Nos emballages peuvent faire l’objet d’une consigne de tri, pour en

savoir plus: www.quefairedemesdechets.fr

AR-3453 IB MUSE 001 REV3 FR.indd 2 2015/6/25 15:49:57

1. Do not attempt to modify the unit, modifying the unit may cause an accident.

2. Installation or servicing of the unit by persons without training and experience

in electronic equipment and automotive accessories may be dangerous and

could expose you to the risk of electric shock or other hazards.

3. Stop the vehicle before carrying out any operation that could interfere with

your driving.

4. Keep the volume at a level which you could hear sounds from outside the

vehicle.

5. Do not work in extremely high or low temperature. Be sure the temperature

inside the vehicle is between +60°C and -10°C before turning on your unit.

6. When replacing the fuse(s), the replacement must be of the same amperage

as shown on the fuse holder.

7. Do not block vents or radiator panels. Blocking them will cause heat to build up

inside and may result in re.

8. Using this unit without running the engine can result in battery drainage.

9. Use only in cars with a 12 volt negative ground.

10. After completing the installation or replacing the car battery you need to

RESET the unit before using it. Remove the front panel and press RESET button

on the base with pointed object (such as ball-point pen) to reset the unit to its

initial settings.

M-090 MR

GB - 1

User Manual

CAR RADIO WITH USB & SD

Please read the instruction carefully

before operating the unit.

PRECAUTIONS

English

GB - 2 GB - 3

CONNECTION

Caution!

- Make sure to connect the color coded leads according to the diagram. Incorrect

connections may cause the unit to malfunction or damage the vehicle’s electrical

system.

- Make sure to connect the speaker (-) leads to the speaker (-) terminal. Never

connect the left and right channel speaker cables each other or to the vehicle body.

- Make sure all the connections are completely correct before turning on your unit.

- Before wiring, disconnect the cable from the negative battery terminal.

Do not connect the ignition wire (red) and the battery wire (yellow), it may

cause a short circuit, even result in re.

GB - 4 GB - 5 GB - 6

UNPACK YOUR UNIT

When you unpack your new car radio, make sure that you have removed all the

accessories and information papers:

Main unit

User manual

Accessories:

Install the unit

- Method 1: DIN Front - Mount

INSTALL AND REMOVE THE UNIT

GB - 7

5.5

1. Insert the mounting sleeve to the car. Bend the claws outward for a tight t, if

necessary.

M5 x 25 Screw

2. Combine mounting blot, steel bar, spring washer and Hex nut. Then combine

the unit and dashboard with M5x 25 screw and plain washer.

- Method 2 DIN Rear-mount (For Japanese car)

1. Select a position where the screw holes of the mounting bracket supplied with

the car and the screw holes of the main unit become aligned (are tted).

M5X5.5 Screw

2. Tighten the screws. And then fasten them to the car.

Detach the Unit

Insert the keys supplied on the both sides of the unit (shown as illustrated)

until they click. Pulling the keys and makes them to remove the unit from the

dashboard.

LOCATION OF CONTROLS

1. 7/MODE button

2. 0/BAND/PTY button

3. 1 numeric button

4. 8/ /DIR- button (Skip backward /Directory down)

5. /SEL/VOL/ AF/TA knob (Power/ Select setting/Volume)

6. 4 numeric button

7. LCD display

8. AUX IN jack

9. USB port

10. 6 numeric button

11. 5 numeric button

12. 9/ /DIR+ button (Skip forward /Directory up)

13. 2 numeric button

14. 3 numeric button

15. AS/PS button

16. /RDM button (Play/ Pause/Random)

17. SD/MMC card slot

18. RESET button

BASIC OPERATIONS

Turn on/off the unit

Press button (5) to turn on the unit. Press and hold this button again to turn off

the unit.

To display and adjust the current time

In standby mode, the current time will be displayed automatically.

Turn on the unit, press and hold MODE button (1) until clock time appears. Long

press MODE button (1) again ,the hour digits will ash, set the HR. hour with /

button (4/12).Then shortly press MODE button (1), the minute digits will ash,

set the MIN. minutes with / button (4/12).

Note: It will return to normal display mode if no key is pressed within 5 seconds.

Mode selection

Repeatedly press MODE (1) button to select different sourcing mode: Radio→

USB →SD/MMC →AUX.

Reset the unit

Operating the unit for the rst time or after replacing the car battery, you must

reset the unit. To set the unit to initial status, press RESET button (18) with a

pointed object. When some errors occur in display, you can also reset the unit,

but it will erase the clock setting and some memorized functions.

SOUND FEATURES

Volume:

To increase or decrease the sound level, rotate SEL/VOL knob (5) clockwise or

counter-clockwise.

Sound Settings

Repeatedly press SEL/ VOL knob (5) to select the desired mode in the following

order: “BAS” (Bass) -> “TRE” (Treble) -> “BAL” (Balance) -> “FAD“ (Fader) ->”

LOUD”(LOUD ON/OFF) -> “LOC”(LOC ON/OFF) -> “AF” (Alternative frequency)

-> “TA” (Traffic announcement) -> “REG” (REG ON/OFF) ->”EON” (EON ON/

OFF) -> “VOL” (Volume). After selecting the desired mode, you can adjust the

current level by rotating SEL/ VOL knob (5).

Note:

- The unit will return to the previous mode if no adjusting happens within 5

seconds.

- Refer to radio section for LOC, AF, TA ,REG and EON.

Switching Loudness On/off

Repeatedly press SEL/VOL knob (5) until “LOUD” shows on display, rotate

SEL/VOL knob (5) to select “LOUD ON” mode to activate LOUDNESS function.

By this function, you can increase the low frequency, which can improve sound

sensitivity. Repeatedly press this button again ,then rotate SEL/VOL knob (5) to

select “LOUD OFF” mode to cancel LOUDNESS function.

CONNECTOR A

4. +12V CONSTANT POWER SUPPLY

5. POWER ANTENNA / AMPLIFIER TURN ON

7. +12V ACCESSORY/SWITCH

8. GROUND

CONNECTOR B

1. REAR RIGHT SPEAKER (+)

2. REAR RIGHT SPEAKER (-)

3. FRONT RIGHT SPEAKER (+)

4. FRONT RIGHT SPEAKER (-)

5. FRONT LEFT SPEAKER (+)

6. FRONT LEFT SPEAKER (-)

7. REAR LEFT SPEAKER (+)

8. REAR LEFT SPEAKER (-)

FIXED ISO FEMALE CONNECTOR

ANTENNA

SOCKET

RCA AUDIO OUT

R (RED)

FUSE

HOLDER

L (WHITE)

WIRING DIAGRAM

BA ND

DIR-/8

RESET

AS/ PS

DIR+/9

PTY/0

SEL/VOL/AF /TA

AUX INUSB MP3

SD/SDHC/MMC

Reset

BA ND

DIR -/8

RESET

AS /PS

DIR +/9

PTY/0

SEL/VOL/ AF/TA

AUX INUSB MP3

SD/SDHC/MMC

1 2 3 4 5 6 7 17

16 15 14 13 12 11

10 18 9 8

AR-3453 IB MUSE 001 REV2 GB.indd1 1 2014-5-7 14:48:33

Produktspecifikationer

Varumärke:	Muse
Kategori:	bilradio
Modell:	M-090
Färg på produkten:	Zwart
Vikt:	5.8 g
Sladdlängd:	1.2 m
Maximal ineffekt:	0.1 W
Anslutningsteknik:	Bedraad
Impedans:	32 Ohm
Placera högtalare hörlurar:	Intraauraal
Hörlurars frekvensområde:	20 - 21000 Hz
Hörlurskänslighet:	104 dB
Diameter på högtalaren:	15.4 mm
Typ produkt:	Hoofdtelefoons
