NeoMounts WL70-550BL12 Bruksanvisning

NeoMounts väggfäste WL70-550BL12

Läs gratis den bruksanvisning för NeoMounts WL70-550BL12 (8 sidor) i kategorin väggfäste. Guiden har ansetts hjälpsam av 2 personer och har ett genomsnittsbetyg på 4.3 stjärnor baserat på 1.5 recensioner. Har du en fråga om NeoMounts WL70-550BL12 eller vill du ställa frågor till andra användare av produkten? Ställ en fråga

Ladda ner PDF

Sida 1/8

WL70-550BL12

WWW.NEOMOUNTS.COM

INSTRUCTION MANUAL

TV wall mount

TV wandsteun

TV Wandhalterung

Support mural pour TV

Supporto TV a parete

Soporte de pared para TV

Suporte de parede para TV

Vægbeslag TV

TV veggfeste

TV-väggfäste

TV seinäteline

Uchwyt ścienny do TV

Nástěnný držák na TV

Nástenný držiak na TV

Suport TV de perete

-15°

180°

203mm

193mm

min59mm-max563mm

75mm

100mm

200mm

226mm

75mm

100mm

200mm

226mm

max327mm

max440mm

min45mm

-3°

+5°

+3°

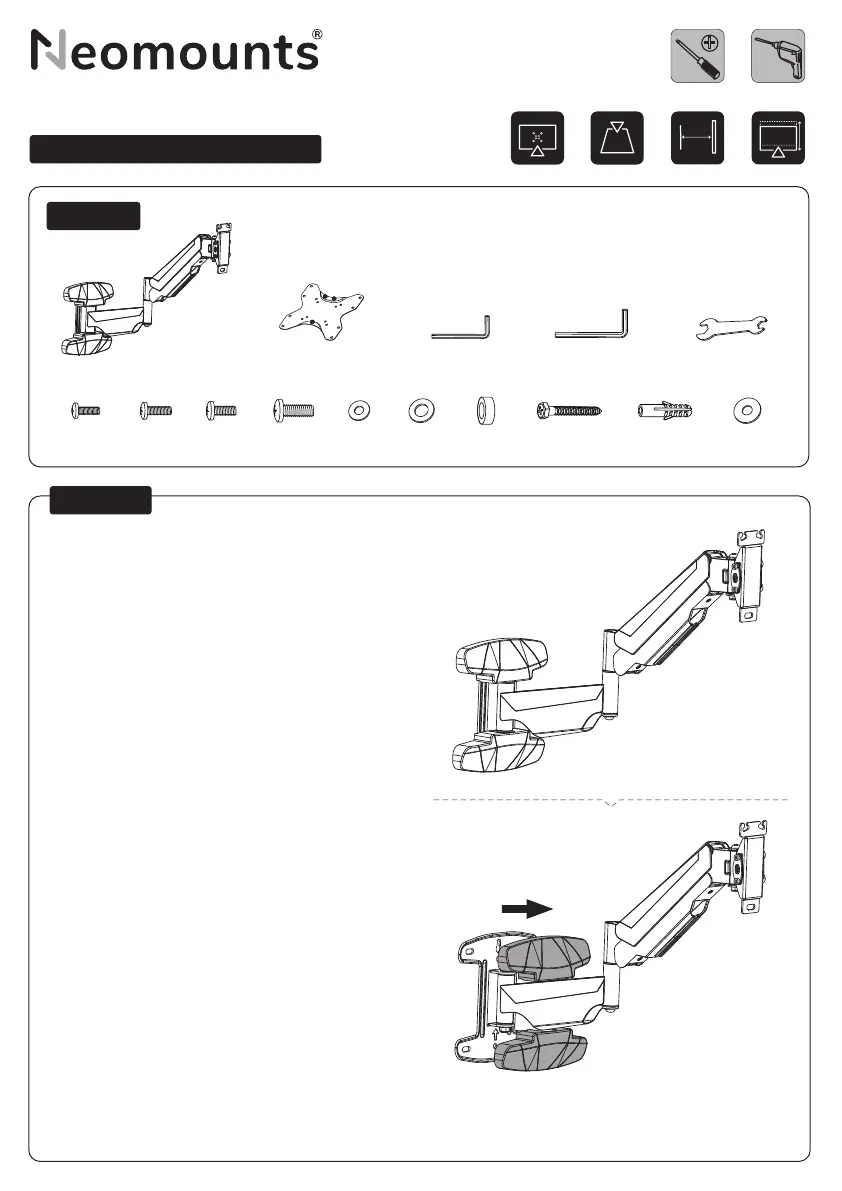

PARTS

WL70-550BL12

Tool Drill

A. (x1) B. (x1) E. (x1)

Remove the decorative covers

Verwijder de decoratieve afdekkapjes

Entfernen Sie die dekorativen Abdeckungen

Retirez les capuchons de protection

Rimuovere le coperture decorative

Retire las cubiertas decorativas

Retirar as tampas decorativas

Zdejmij osłony dekoracyjne

STEP 1

C. 4mm

(x1)

M-A. M4x14

(x4)

M-B. M5x14

(x4)

M-C. M6x14

(x4)

M-D. M8x20

(x4)

M-G. (x8) W-A. (x5) W-B. (x5) W-C. (x4)M-E. D5

(x4)

M-F. D8

(x4)

D. 6mm

(x1)

75x75 -

200x200 mm

5-30 kg

5,9-56,3 cm

0-28,2 cm

Produktspecifikationer

Varumärke:	NeoMounts
Kategori:	väggfäste
Modell:	WL70-550BL12
Bredd:	226 mm
Djup:	563 mm
Höjd:	327 mm
Förpackningens bredd:	365 mm
Ursprungsland:	Kina
Rotationsvinkel:	3 °
Montage:	Skruvar
Förbättrad kabelhantering:	Ja
Maximal skärmstorlek:	42 "
Minsta skärmstorlek:	23 "
Avstånd till väggen (min):	59 mm
Lutningsvinkel:	-15 - 5 °
Typ av höjdjustering:	Gasfjäder
Maxvikt:	30 kg
Produktens färg:	Svart
Lutningsjustering:	Ja
Låddjup:	505 mm
Antal per förpackning:	1 styck
Ytterförpackningens höjd:	245 mm
Produkter per ytterförpackning:	3 styck
Ytterförpackningens längd:	520 mm
Ytterförpackningens bredd:	380 mm
Monteringssätt:	Vägg
Harmonized System (HS)-kod:	7326909890
Gränsssnitt för panelmontering:	75 x 75,100 x 100,200 x 100,200 x 200 mm
Höjdjustering:	Ja
Antal displayer som stöds:	1
Monteringsgränssnitt kompatibilitet (min):	75 x 75 mm
Monteringsgränssnitt kompatibilitet (max):	200 x 200 mm
Vridningsvinkel:	180 °
Avstånd till väggen (max):	563 mm
Höjdjusteringsintervall:	0 - 282 mm
Ytterkartongens nettovikt:	11700 g
Produkter per lastpall (EU):	72 styck
Förpackningens nettovikt:	4800 g
