Sida 1/8

WL70-550BL14

WWW.NEOMOUNTS.COM

INSTRUCTION MANUAL

TV wall mount

TV wandsteun

TV Wandhalterung

Support mural pour TV

Supporto TV a parete

Soporte de pared para TV

Suporte de parede para TV

Vægbeslag TV

TV veggfeste

TV-väggfäste

TV seinäteline

Uchwyt ścienny do TV

Nástěnný držák na TV

Nástenný držiak na TV

Suport TV de perete

100mm

75mm

200mm

300mm

400mm

450mm

200mm

100mm

75mm

300mm

400mm

450mm

max327mm

min61mm-max565mm

203mm

295.4mm

193mm

180°

-15°

+5°

-3°

+3°

min45mm

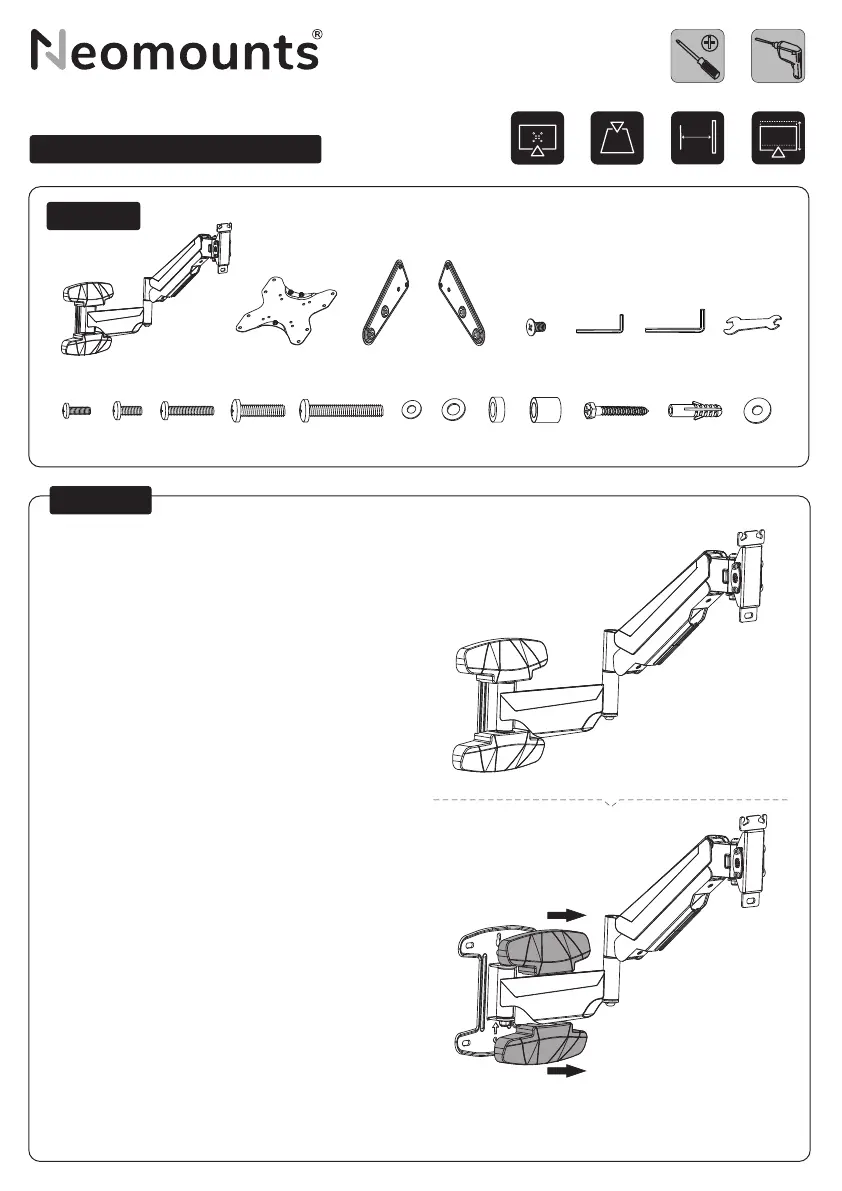

PARTS

WL70-550BL14

Tool Drill

A. (x1) B. (x1) C. (x2)

D. (x2) E. (x8)

H. (x1)

Remove the decorative covers

Verwijder de decoratieve afdekkapjes

Entfernen Sie die dekorativen Abdeckungen

Retirez les capuchons de protection

Rimuovere le coperte

Retire las tapas de la cubierta

Remova as tampas

Zdejmij osłony

STEP 1

F. 4mm

(x1)

M-A. M5x14

(x4)

M-B. M6x14

(x4)

M-C. M6x30

(x4)

M-D. M8x30

(x4)

M-E. M8x50

(x4)

M-H. (x8) M-I. (x8) W-A. (x5) W-B. (x5) W-C. (x4)M-F. D5

(x4)

M-G. D8

(x4)

G. 6mm

(x1)

75x75 -

400x400 mm

5-30 kg

6,1-56,5 cm

4,5-32,7 cm

Produktspecifikationer

Varumärke:	NeoMounts
Kategori:	väggfäste
Modell:	WL70-550BL14
Bredd:	450 mm
Djup:	565 mm
Höjd:	450 mm
Förpackningens bredd:	365 mm
Ursprungsland:	Kina
Rotationsvinkel:	3 °
Montage:	Skruvar
Förbättrad kabelhantering:	Ja
Maximal skärmstorlek:	55 "
Minsta skärmstorlek:	32 "
Avstånd till väggen (min):	61 mm
Lutningsvinkel:	-15 - 5 °
Typ av höjdjustering:	Gasfjäder
Maxvikt:	30 kg
Produktens färg:	Svart
Lutningsjustering:	Ja
Låddjup:	505 mm
Antal per förpackning:	1 styck
Ytterförpackningens höjd:	345 mm
Produkter per ytterförpackning:	3 styck
Ytterförpackningens längd:	520 mm
Ytterförpackningens bredd:	380 mm
Monteringssätt:	Vägg
Harmonized System (HS)-kod:	7326909890
Gränsssnitt för panelmontering:	75 x 75,100 x 100,200 x 100,200 x 200,300 x 300,400 x 200,400 x 400,400 x 300 mm
Höjdjustering:	Ja
Antal displayer som stöds:	1
Monteringsgränssnitt kompatibilitet (min):	75 x 75 mm
Monteringsgränssnitt kompatibilitet (max):	400 x 400 mm
Vridningsvinkel:	180 °
Avstånd till väggen (max):	565 mm
Höjdjusteringsintervall:	0 - 282 mm
Ytterkartongens nettovikt:	13800 g
Produkter per lastpall (EU):	72 styck
Förpackningens nettovikt:	5500 g
