H3 FLOW
MICRO-ATX AIRFLOW CASE
FRONT
FRONTAL | AVANT | FRONT | ANTERIORE | FRONTAL |
전면
|
フロント
|
正面
COVER TABLE OF CONTENTS
01.
EXPLODED VIEW
02.
CLEARANCES &
SPECIFICATIONS
03.
PANEL REMOVAL
04.
ACCESSORY BOX
05.
CABLE
CONNECTIONS
06.
BUTTONS & I/O
07.
CABLE
MANAGEMENT
BACK
ATRÁS | ARRIÈRE | ZURÜCK | INDIETRO | VOLTAR |
뒷면
|
裏面
|
背面

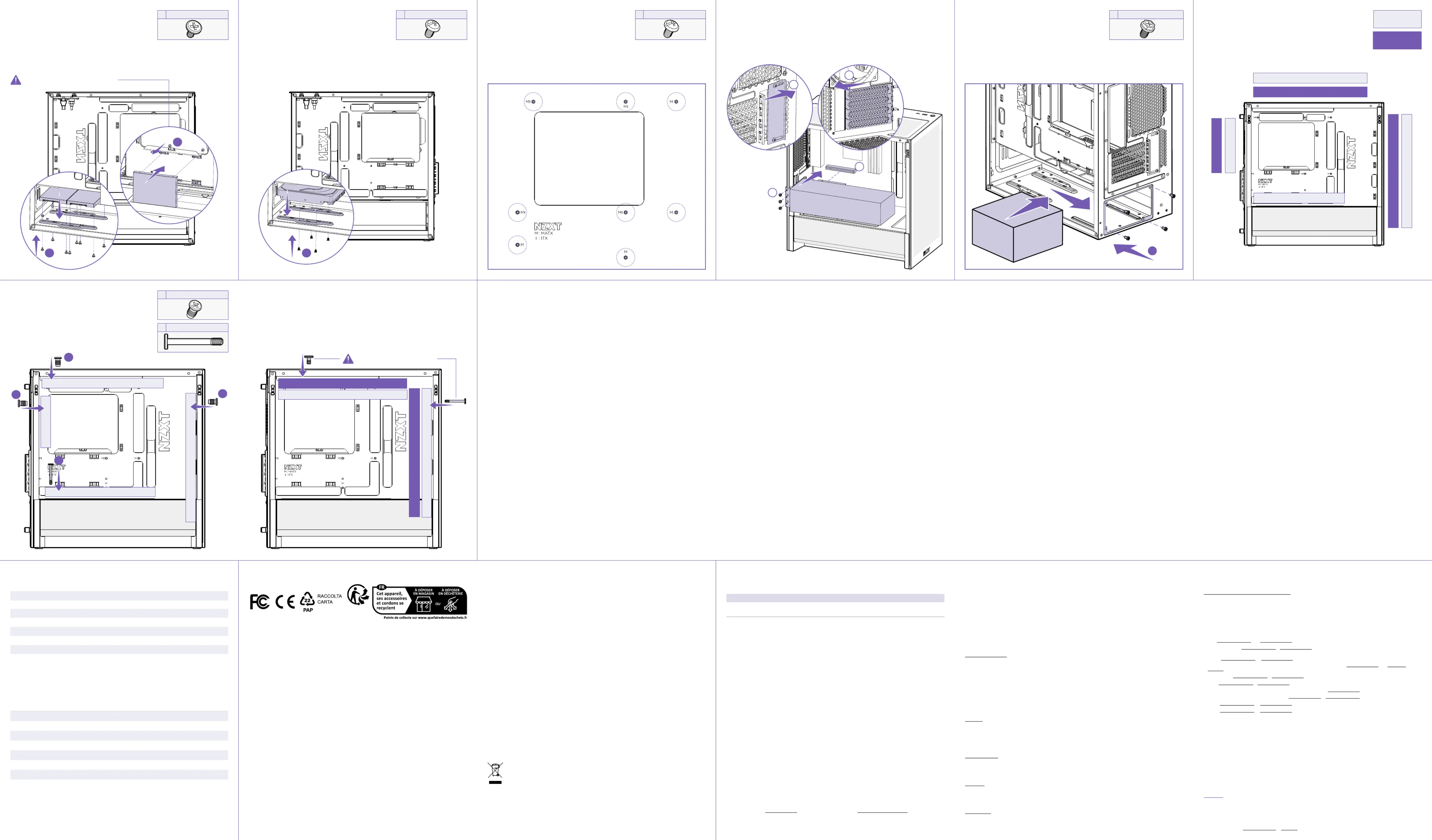

08.
SSD DRIVE
INSTALLATION
09.
HDD DRIVE
INSTALLATION
10.
MOTHERBOARD
INSTALLATION
11.
EXPANSION
CARD
INSTALLATION
12.
POWER SUPPLY
INSTALLATION
13.
FAN & RADIATOR
SUPPORT
14.
FAN & RADIATOR
INSTALLATION
限用物质及元素列表
限用物質及元素清單
REGULATORY
STATEMENT
NZXT GLOBAL
WARRANTY POLICY

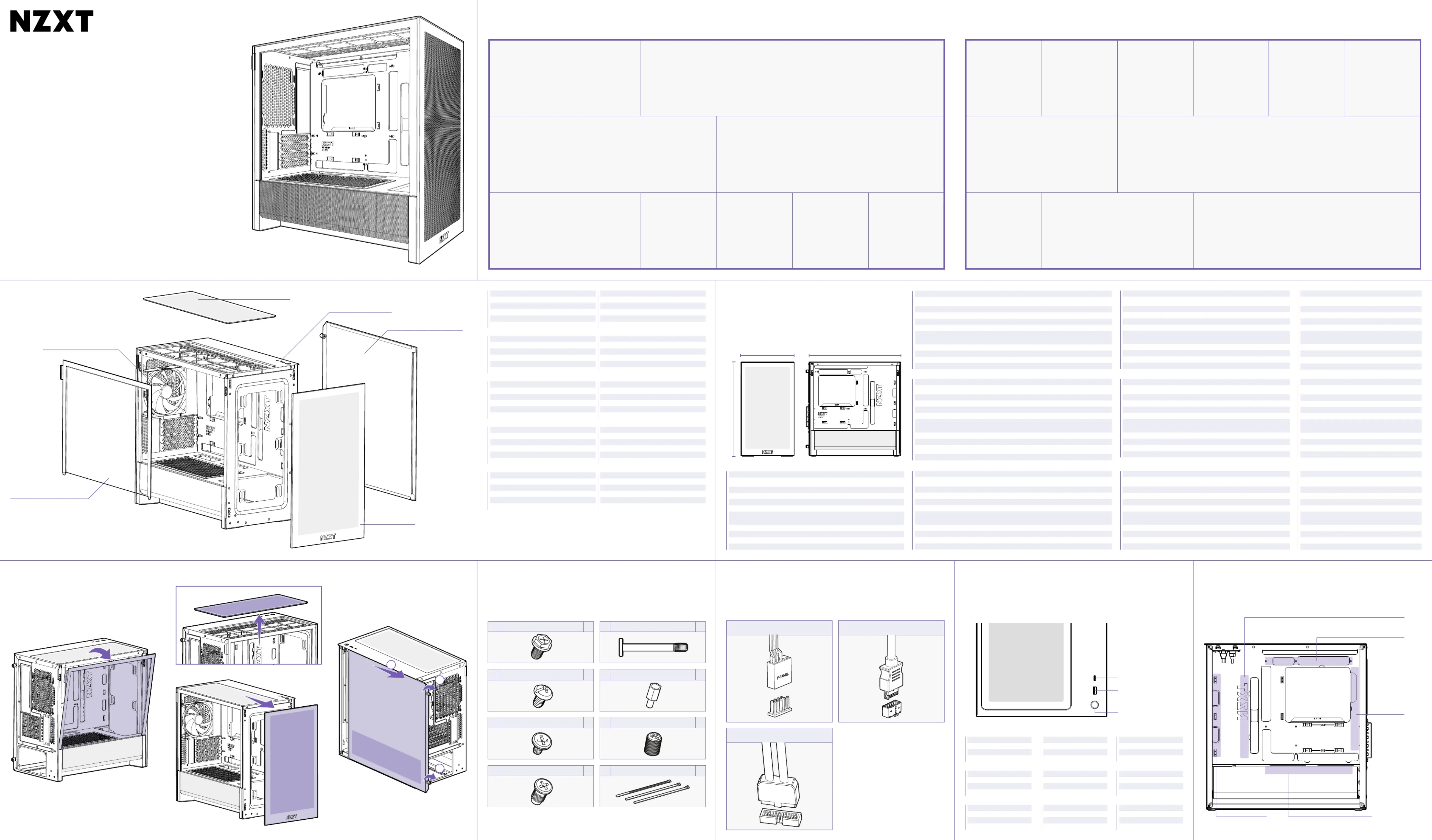

01. EXPLODED VIEW
VISTA EXPLOSIONADA
확대도
VUE ÉCLATÉE
展開図
EXPLOSIONSDARSTELLUNG
部件分解图
VEDUTA IN ESPLOSO
部件分解圖
VISTA EXPLODIDA
1 . Top Filter
6. Rear Exhaust Fan
3. Front Panel
4. Tempered Glass Panel
2. Top I/O Module
5. Right Side Panel
1 . Top Filter
2 .
Top I/O module
3 .
Front panel
4 .
Tempered glass panel
5 .
Right side panel
6 .
Rear exhaust Fan
1 . Filtro do topo
2 .
Módulo de entrada/saída superior
3 .
Painel frontal
4 .
Painel esquerdo em vidro temperado
5 .
Painel lateral direito
6 .
Ventoinha de exaustão traseira
1 . Filtro superior
2 .
Módulo de E/S superior
3 .
Panel frontal
4 .
Panel de cristal templado izquierdo
5 .
Panel lateral derecho
6 .
Ventilador de escape trasero
1 .
상단
필터
2 .
상단
I/O 모듈
3 .
전면
패널
4 .
좌측
강화 유리 패널
5 .
우측
사이드 패널
6 .
후면
배기팬
1 . Filtre supérieur
2 .
Module E/S supérieur
3 .
Panneau avant
4 .
Panneau gauche en verre trempé
5 .
Panneau latéral droit
6 .
Ventilateur d'échappement arrière
1 .
トップフィルター
2 .
トップ
I/O モジュール
3 .
フロントパネル
4 .
左強化ガラスパネル
5 .
右サイドパネル
6 .
リア排出ファン
1 . Oberer Filter
2 .
I/O-Modul an der Oberseite
3 .
Frontpanel
4 .
Linke Hartglasblende
5 .
Rechte Blende
6 .
Lüfter für Luftauslass an Rückseite
1 .
頂部過濾網
2 .
頂部 模塊 I/O
3 .
前面板
4 .
左側強化玻璃面板
5 .
右側板
6 .
後方排風風扇
1 .
顶部滤网
2 .
顶部 模块 I/O
3 .
前面板
4 .
左边钢化玻璃面板
5 .
右边面板
6 .
后排气扇
1 . Filtro superiore
2 .
Modulo I/O superiore
3 .
Pannello anteriore
4 .
Pannello laterale sinistro di vetro temperato
5 .
Pannello laterale destro
6 .
Ventola di scarico posteriore
Motherboard Support Micro-ATX and Mini-ITX
Supports Rear-Connecting
Motherboards (BTF, Project Zero)
Yes (Micro-ATX)
2.5” SSD Support 3
3.5” HDD Support 1
Expansion Slots 4
CPU Cooler Height Up to 170 mm
GPU Length
Up to 377 mm (without front fans)
Up to 314 mm (with 63 mm thick 280 mm AIO and fans
installed at the front)
PSU Length Up to 185mm
Cable Management Space Up to 31.5mm
Front Radiator + Fan Thickness Up to 63 mm
Top Radiator + Fan Thickness Up to 70 mm
389mm225mm
400mm
02. CLEARANCES &
SPECIFICATIONS
MEDIDAS Y ESPECIFICACIONES
간격과
규격
DÉGAGEMENTS ET SPÉCIFICATIONS
空間と仕様
ABSTÄNDE UND TECHNISCHE DATEN
间距与规格
SPAZI NECESSARI E SPECIFICHE
間距與規格
DIMENSÕES E ESPECIFICAÇÕES
Support de la carte mère Micro-ATX y Mini-ITX
Admite placas base con conectores en la parte
trasera (BTF, Project Zero)
Sí (Micro-ATX)
Unidad de estado sólido de 2,5’’ 3
Unidad de disco duro de 3,5” 1
Ranuras de expansión 4
Espacio para refrigerador del procesador Hasta 170 mm
Longitud de la GPU
Hasta 377 mm (sin ventiladores en la parte delantera),
Hasta 314 mm (con AIO de 280 mm y 63 mm de espesor
y ventiladores instalados en la parte delantera)
Longitud de la PSU Hasta 185 mm
Espacio de cableado Hasta 31,5 mm
Espesor del radiador y ventilador en la parte
delantera
Hasta 63 mm
Espesor del radiador y ventilador en la parte superior Hasta 70 mm
Cartes mère prises en charge MircATX, MiniITX
Compatible avec les cartes mères à connexion arrière
(BTF, Project Zero)
Oui (Micro-ATX)
SSD 2,5’’ 3
Disques durs 3,5’’ 1
Fentes d’expansion 4
Espace libre au niveau du refroidisseur de processeur Up to 170 mm
Longueur du processeur graphique
Jusqu'à 377 mm (sans ventilateurs frontaux)
Jusqu'à 314 mm (avec un tout-en-un de 280 mm
d'épaisseur 63 mm et des ventilateurs installés à l'avant)
Longueur de l’alimentation Jusqu’à 185 mm
Espace pour la gestion des câbles Jusqu’à 31,5 mm
Épaisseur du radiateur avant + ventilateur Jusqu'à 63 mm
Épaisseur du radiateur supérieur + ventilateur Jusqu'à 70 mm
Motherboard-Unterstützung Micro-ATX, Mini-ITX
Unterstützt Motherboards mit rückseitigem
Anschluss (BTF, Project Zero)
Ja (Micro-ATX)
2,5-Zoll-SSD 3
3,5-Zoll-Festplatte 1
Erweiterungssteckplätze 4
Freiraum für CPU-Kühler Up to 170 mm
GPU-Länge
Bis zu 377 mm (ohne Frontlüfter)
Bis zu 314 mm (mit frontseitig installierter 63 mm dicker
280-mm-AIO und Lüftern)
Länge des Netzteils Bis zu 185 mm
Platz für Kabelmanagement Bis zu 31,5 mm
Frontradiator- und -lüfter-Dicke Bis zu 63 mm
Oberseiten-Radiator- und -lüfter-Dicke Bis zu 70 mm
Placa-principais suportadas Micro-ATX, Mini-ITX
Suporta Placa Mae com conexão traseira (BTF,
Project Zero)
Sim (Micro-ATX)
SSD de 2,5" 3
HDD de 3,5” 1
Ranhuras de expansão 4
Espaço necessário para o refrigerador da CPU Up to 170 mm
Comprimento Placa Gráfica
Ate 377 mm (sem ventoínhas frontais)
Aré 314 mm (com 63 mm espessura 280 mm
AIO e ventoínhas instaladas à frente)
Comprimento da fonte de alimentação Até 185 mm
Espaço para gestão de cabos Até 31,5 mm
Radiador Frontal + Espessura Ventoínha Até 63 mm
Radiador Topo + Espessura Ventoínha Até 70 mm
Scheda madre supportata Micro ATX, Mini ITX
Supporta schede madri a connessione
posteriore (BTF, Project Zero)
Si (Micro-ATX)
SDD 2.5” 3
HDD 3.5” 1
Alloggi d’espansione 4
Ingombro refrigeratore per CPU Fino a 170mm
Lunghezza GPU
Massimo 377 mm (senza ventole frontali)
Massimo 314 mm (con AIO da 280 mm spesso
63 mm e ventole installate sulla parte frontale)
Lunghezza alimentatore Fino a 185mm
Spazio gestione cavi Fino a 31.5mm
Spessore della ventola e del radiatore frontali Massimo 63 mm
Spessore della ventola e del radiatore superiori Massimo 70 mm
마더보드 지원
Micro ATX, Mini ITX
후면 연결 마더보드 지원 여부
(BTF, Project Zero)
예(Micro-ATX)
2.5" SSD
3
3.5" HDD
1
확장 슬롯
4
CPU
쿨러 간격
최대
170mm
GPU
길이
최대
377mm(전면 팬 ) 제외
최대 전면에 두께의 314mm( 63mm 280mm
AIO
와 팬을 장착한 경우 )
PSU
길이
최대
185mm
케이블 관리 공간
최대
31.5mm
전면 라디에이터 + 팬 두께
최대
63mm
상단 라디에이터 + 팬 두께
최대 70mm
マザーボードサポート MicroATX, MiniITX
背面接続マザーボード対応
（ 、BTF Project Zero）
あり（Micro-ATX）
2.5ʼʼSSDサポート 3
3.5
ʼʼHDDサポート 1
エクスパンションスロット 4
CPU
クーラーのクリアランス 最大 170 mm
GPU
長さ
最大377 mm（フロントファンなし）
最大314 mm（厚さ63 mmの280 mm
AIO
とファンをフロントに設置した場合）
PSU 長さ 最大 185 mm
ケーブル管理スペース 最大 31.5 mm
フロントラジエーター＋ファンの厚さ 最大 63 mm
トップラジエーター＋ファンの厚さ 最大 70 mm
主板支持 Micro ATX, Mini ITX
支持背插式主板
（ 、BTF Project Zero）
支持（Micro-ATX）
2.5’’SSD支持 3
3.5 HDD’’ 支持 1
扩充槽 4
CPU 散热器间隙 最大 170mm
显卡限长
最长 毫米（前面板未安装风扇时） 377
最长 毫米（前面板安装 毫米厚 314 63
280 毫米一体式水冷散热器及风扇时）
PSU 长度 最大 185mm
线缆管理空间 最大 31.5mm
前面板散热器与风扇厚度限值 最大 毫米 63
顶部散热器与风扇厚度限值 最大 毫米 70
主板支援 Micro ATX, Mini ITX
支援後置連接主機板
(BTF, Project Zero)
是 (Micro-ATX)
2.5’’SSD支援 3
3.5 HDD’’ 支援 1
擴充槽 4
CPU 散熱器間隙 最大 170mm
GPU 長度
最長 公釐 無前置風扇 377 ( )
最長 公釐 前方安裝 公釐厚的 314 ( 63
280 公釐 AIO 散熱器和風扇時)
PSU 長度 最大 185mm
線纜管理空間 最大 31.5mm
前置散熱器 風扇厚度 + 最長 公釐 63
頂部散熱器 風扇厚度 + 最長 公釐 70
03. PANEL REMOVAL
EXTRACCIÓN DE PANEL
패널
제거
RETRAIT DU PANNEAU
パネルの取り外し
BLENDE ENTFERNEN
パネルの取り外し
RIMOZIONE DEL PANNELLO
移除面板
REMOÇÃO DOS PAINÉIS
2
04. ACCESSORY BOX
CAJA DE ACCESORIOS
악세사리 박스
BOITE D'ACCESSOIRES
部品箱（説明書入り）
ZUBEHÖRSET
配件盒
SCATOLA DEGLI ACCESSORI
零件盒
CAIXA DE ACESSÓRIOS
05. CABLE CONNECTIONS
DISCO DE ADMINISTRACIÓN DE CABLES
케이블 연결
CONNEXIONS DES CÂBLES
ケーブル接続
KABELVERBINDUNGEN
线缆连接
COLLEGAMENTI DEI CAVI
線路連接
LIGAÇÕES DE CABOS
06. BUTTONS & I/O
BOTONES Y E/S
버튼
및 I/O
BOUTONS ET E/S
ボタンおよび
I/O
TASTEN UND E/A
按钮和 I/O
PULSANTI E I/O
按鈕和 I/O
BOTÕES E E/S
07. CABLE MANAGEMENT
BARRA PARA CABLES
케이블
바
BARRE DE CÂBLAGE
ケーブルバー
KABELSCHIENE
理线挡板
BARRA DEI CAVI
整線擋板
BARRA DE CABOS
1 . USB 3.2 Gen2x2 Type-C
2 . USB 3.2 Gen1 Type-A
3 . Interruptor de encendido
4 . LED de alimentación
1 . USB 3.2 Gen2x2 Type-C
2 . USB 3.2 Gen1 Type-A
3 . Interruttore d’alimentazione
4 . LED alimentazione
1 . USB 3.2 Gen2x2 Type-C
2 . USB 3.2 Gen1 Type-A
3 .
電源スイッチ
4 .
パワー
LED
1 . USB 3.2 Gen2x2 Type-C
2 . USB 3.2 Gen1 Type-A
3 . Interrupteur marche/arrêt
4 . Témoin d’alimentation
1 . USB 3.2 Gen2x2 Type-C
2 . USB 3.2 Gen1 Type-A
3 . Interruptor de alimentação
4 . LED de alimentação
1 . USB 3.2 Gen2x2 Type-C
2 . USB 3.2 Gen1 Type-A
3 .
电源开关
4 .
电源LED
1 . USB 3.2 Gen2x2 Type-C
2 . USB 3.2 Gen1 Type-A
3 . Netzschalter
4 . Betriebs-LED
1 . USB 3.2 Gen2x2 Type-C
2 . USB 3.2 Gen1 Type-A
3 .
전원
스위치
4 .
전원
LED
1 . USB 3.2 Gen2x2 Type-C
2 . USB 3.2 Gen1 Type-A
3 .
電源開關
4 .
電源LED
1USB 3.2 Gen2x2 Type-C
2USB 3.2 Gen1 Type-A
3Power Switch
4Power LED
A
Hexagon Screw 6-32 x 6mm
x4
C
Screw M3 x 5mm
x12
D
Screw CB5 x 10mm
x16
B
Screw 6-32 x 5mm
x17
E
Screw 6-32 x 30mm
x8
F
Standoff 6-32 x 6.5+4mm
x1
G
Standoff Wrench
x1
H
Cable ties
x10
For Intel Standard F_Panel Header Use
USB 3.2 GEN 1 TYPE-A
USB 3.2 GEN 2 TYPE-C
• 24-PIN Motherboard Power Cable
• GPU Power Cable
• Motherboard I/O Opening
• Sata Cable
• 8-PIN Power Cable Channel
• Fan Cable Channel
• Front I/O Cable
• Front Fan
• Motherboard I/O Opening
• Bottom Fan Cable Opening
• 8-PIN CPU
1
1
V01
