USER MANUAL

OMX-3GSDI-FIBER

3GSDI to Fiber Optic Converter Extender

Ocean Matrix

812 Kings Highway · Saugerties, NY 12477

www.oceanmatrix.com

OMX-3GSDI-FIBER

3GSDI to Fiber Optic Converter Extender

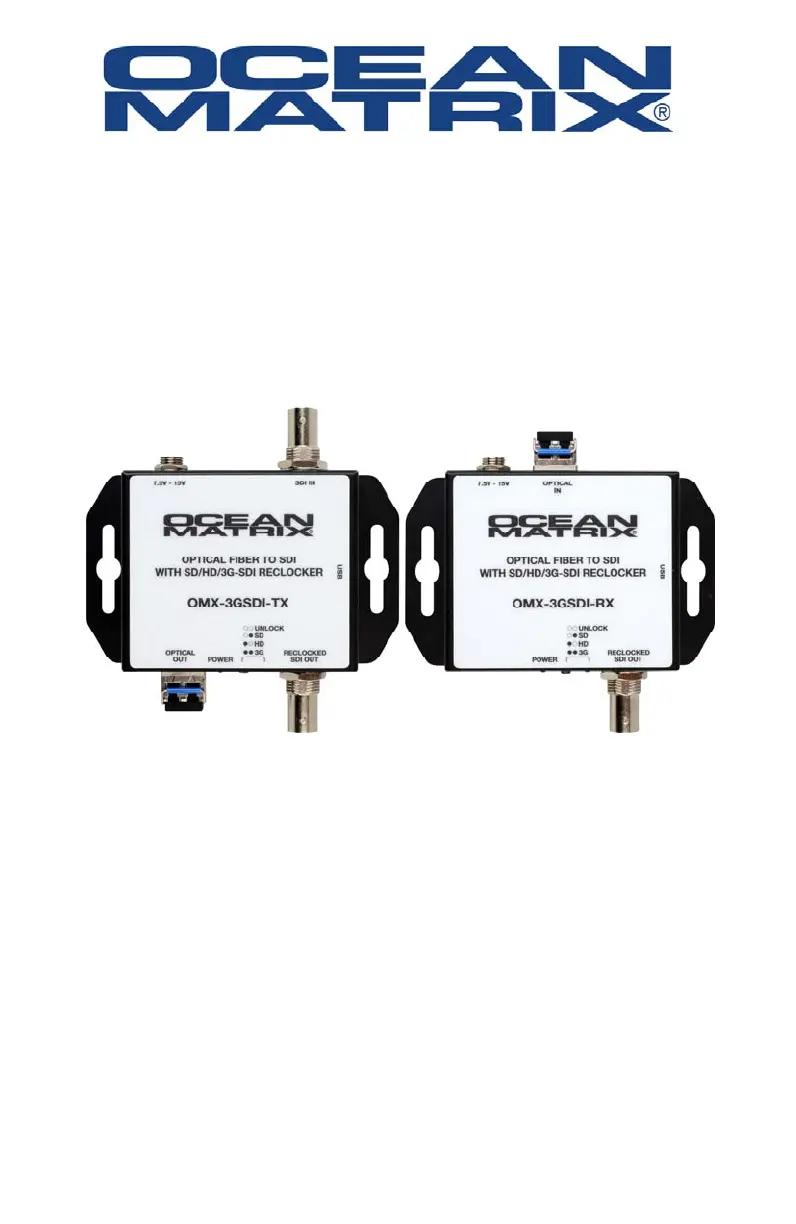

The Ocean Matrix-3GSDI-FIBER ber optic converter extender is an

economic, space saving long haul transmission solution for broadcast

infrastructure and IO panels. This extender transmits an 3G-SDI signal

over an LC singlemode fiber optic cable with automatic cable equaliza-

tion and reclocking at 270Mbps, 1.485Gbps, and 2.97Gbps, extending

transmissions up to 6.2 miles.

Includes

 1 Transmitter and 12VDC/1A Power Supply

 1 Receiver and 12VDC/1A Power Supply

 2 LC Singlemode SFP Modules

Specifications

SDI Format 3G-SDI, HD-SDI, SD-SDI

SDI Supported Formats

 HD: 720p/50 & 60, 1080i/50 & 60, 1080p/24,

25, 30, 50 & 60

 SD D1 525i, 625i

Auto Reclocking 270Mbps, 1.485Gbps, and 2.97Gbps

Input 1-SDI (BNC), 1-Fiber

Output 1-SDI (BNC), 1-Fiber

Auto Detection 3G/HD/SD-SDI

Cable Equalization

 3G: 120m of RG6/100m of RG59

 HD: 200m of RG6/140m of RG59

 SD: 400m of RG6/280m of RG59

Audio Support Up to 8 channels, 24bit, 48KHz

Input Power 7.5-15VDC

Dimensions (LxWxH) 4.1x2.5x1.0in / 104x63.3x26mm

Weight Weight 1 lb/0.45 kg

Transmission Range Up to 6.2 miles (10km)

Ocean Matrix OMX-3GSDI-FIBER Page 2

Ocean Matrix OMX-3GSDI-FIBER Page 3

1 SFP Module

2 LED Power Indicator

4 Reclocked SDI Video Output

OMX-3GSDI-FIBER Features

Transmitter Front Panel

LED Indicators Function

No Signal/Unlock

Transmitter Rear Panel

1 SDI Video Input

2 12VDC Power Input

1 2

1 2 3 4
