INSTALLATION INSTRUCTIONS

EN-1

No.59-2184-2 2207-16

FTN-R-PT Battery operated model with 2 PIRs

WIRELESS OUTDOOR

DETECTOR

1 INTRODUCTION

1-1 BEFORE INSTALLATION .................. 2

1-2 PARTS IDENTIFICATION.................. 3

1-3 DETECTION AREA............................ 3

2 INSTALLATION

2-1 WIRING DIAGRAM ............................ 4

2-2 TRANSMITTER PREPARATION ....... 4

2-3 MOUNTING........................................ 5

3 WALK TEST

3-1 WALK TEST ....................................... 8

4 DIP SWITCH SETTING

4-1 WALK TEST MODE ........................... 8

4-2 BATTERY SAVING TIMER ................ 9

4-3 ALARM & TROUBLE OUTPUT.......... 9

4-4 LED .................................................... 9

4-5 PIR SENSITIVITY .............................. 9

4-6 ANTI-MASKING ............................... 10

5 OTHERS

5-1 LED LIGHT PATTERN ..................... 10

6 BATTERY

6-1 HOW TO REPLACE BATTERY ....... 11

6-2 BATTERY LIFE ................................ 11

7 SPECIFICATIONS

7-1 SPECIFICATIONS ........................... 12

7-2 DIMENSIONS................................... 12

FEATURES

• Narrow Angle Detection

• Detection Range Adjustability (2m / 5m)

• Intelligent AND logic

• Digital Anti-Masking (RAM model)

• Horizontal Adjustability

• Tamper Output

• Wall Tamper (option)

WIRELESS OUTDOOR

DETECTOR

FTN-R-PT/

FTN-RAM-PT

FTN-RAM-PT FTN-R-PT with anti-masking

FTN-R-PT/

FTN-RAM-PT

CONTENTS

WIRELESS MODEL

Web instructions

Visit to the Web site to find

web version.

https://navi.optex.net/manual/50051/

EN-2

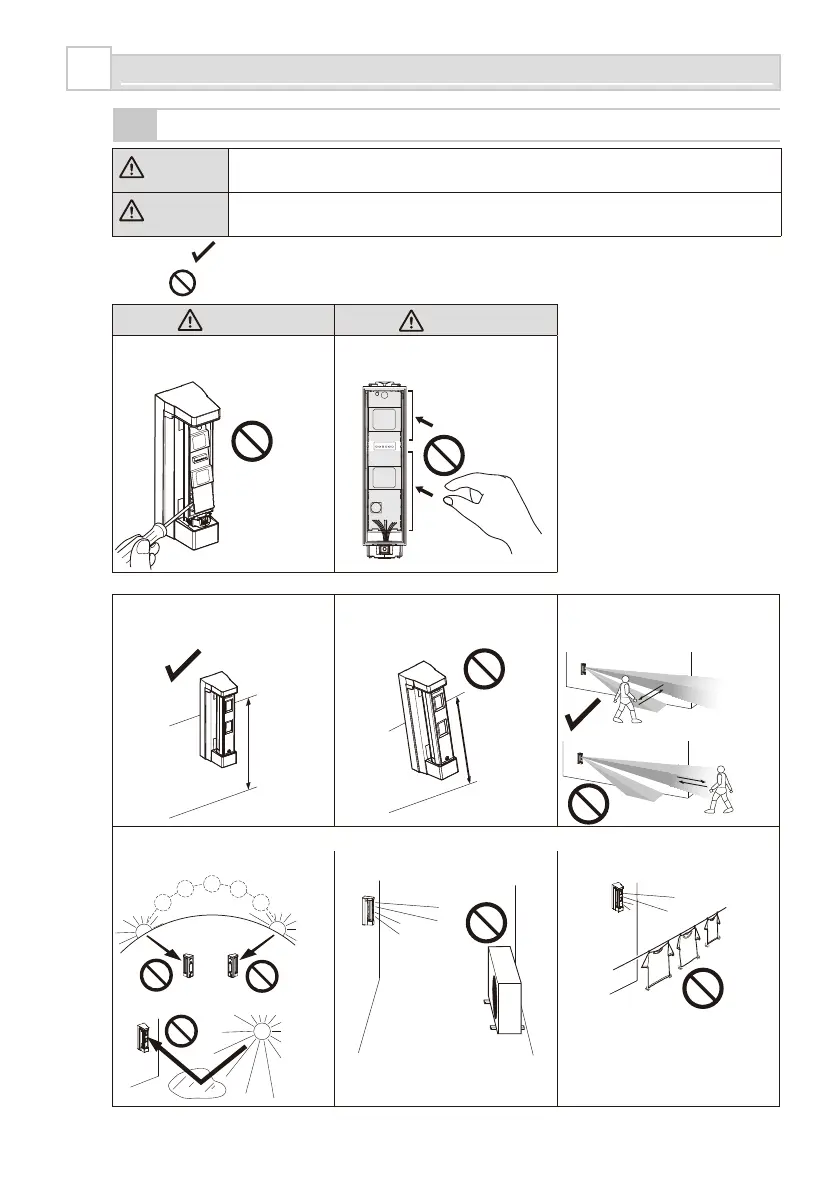

INTRODUCTION

1-1

Warning

Failure to follow the instructions provided with this indication and improper

handling may cause death or serious injury.

Caution

Failure to follow the instructions provided with this indication and improper

handling may cause injury and/or property damage.

The check

mark indicates recommendation.

The nix sign indicates prohibition.

Warning

Caution

Do not remove the PCB.

Mounting height. Keep the detector parallel to the ground. Consider the direction a person is

approaching from, as well as the

detection area.

Install the detector in a place where it is free from false alarm factors. For example:

•

Sunlight and reflection •

Heat source • Objects moving in the wind

0.8 – 1.2 m

(2'7" – 3'11")

Parallel

Tilt

Do not touch the PCB except for the

DIP switch.

BEFORE INSTALLATION

EN-3

Main unit

Bracket

Main unit

cover

Fixture

Screw kit

For wall mounting

Screw (3 × 20 mm)

Screw

Lens

Screw cap

Mounting base

Transmitter

compartment

0.8

(m)

1.0

1.2

10 2 3 4 5

(m)

0.8

(m)

1.0

1.2

10 2 3 4 5

(m)

10 234 5

(m)

Top view Side view

2 m detection length

5 m detection length

Adjustable range: 95° (by 5° pitch)

Connector for POWER and

ALARM

Connector for TROUBLE

Note>>

Accessories>>

Transmitter and battery

are not included.

1-2

PARTS IDENTIFICATION

1-3

DETECTION AREA
