Opticis SDIX-100-TR Bruksanvisning

Opticis AV förlängare SDIX-100-TR

Läs gratis den bruksanvisning för Opticis SDIX-100-TR (6 sidor) i kategorin AV förlängare. Guiden har ansetts hjälpsam av 8 personer och har ett genomsnittsbetyg på 4.9 stjärnor baserat på 4.5 recensioner. Har du en fråga om Opticis SDIX-100-TR eller vill du ställa frågor till andra användare av produkten? Ställ en fråga

Ladda ner PDF

Sida 1/6

Miniature Fiber Optic

3G-SDI Module

User Manual

SDIX-100-TR

Doc No. : OE-SD201223 / Rev1.5

Manual Contents

______________________________________________________

Manual Contents 1-0

Welcome!, Product Description 1-1

System Requirements for Setup 1-2

Installation 1-3

Troubleshooting, Maintenance, Technical Support 1-5

Product Specifications 1-6

Warranty Information 1-7

Certifications 1-8

Pictorials

Figure 1 – Fiber-Optic 3G-SDI Extension module, SDIX-100 1-1

Figure 2 – TX Module of SDIX-100 1-2

Figure 3 – SDIX-100 with power adapter 1-3

Figure

– RX Module of SDIX-100(C) 1-4

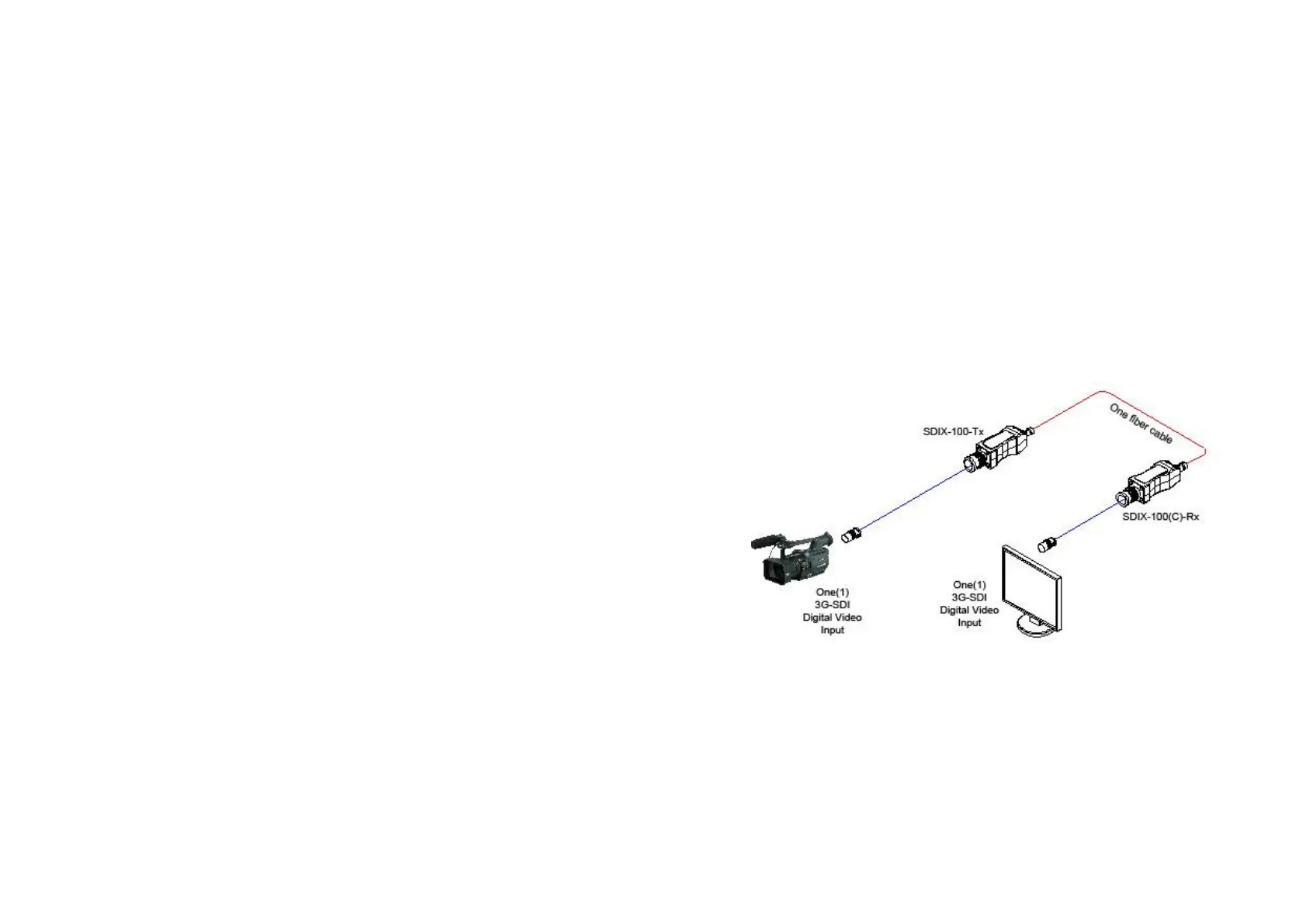

Figure 5 – Whole Connection of SDIX-100(C) 1-5

1-0 Manual Contents

Welcome!

Congratulations on your purchase of the Miniature Fiber-Optic 3G-SDI

Extension module, SDIX-100, SDIX-100C. This manual contains information

that will assist you in installing and operating the product.

Product Description

Shipping Group

 SDIX-100-TX, RX Module: One (1) set of unit, length as your request.

Option) SDIX-100-TX/RX, SDIX-100C-TX/RX (Including re-clocker)

 DC 5V 1.5A power adapter : Two (2) units

 User Manual

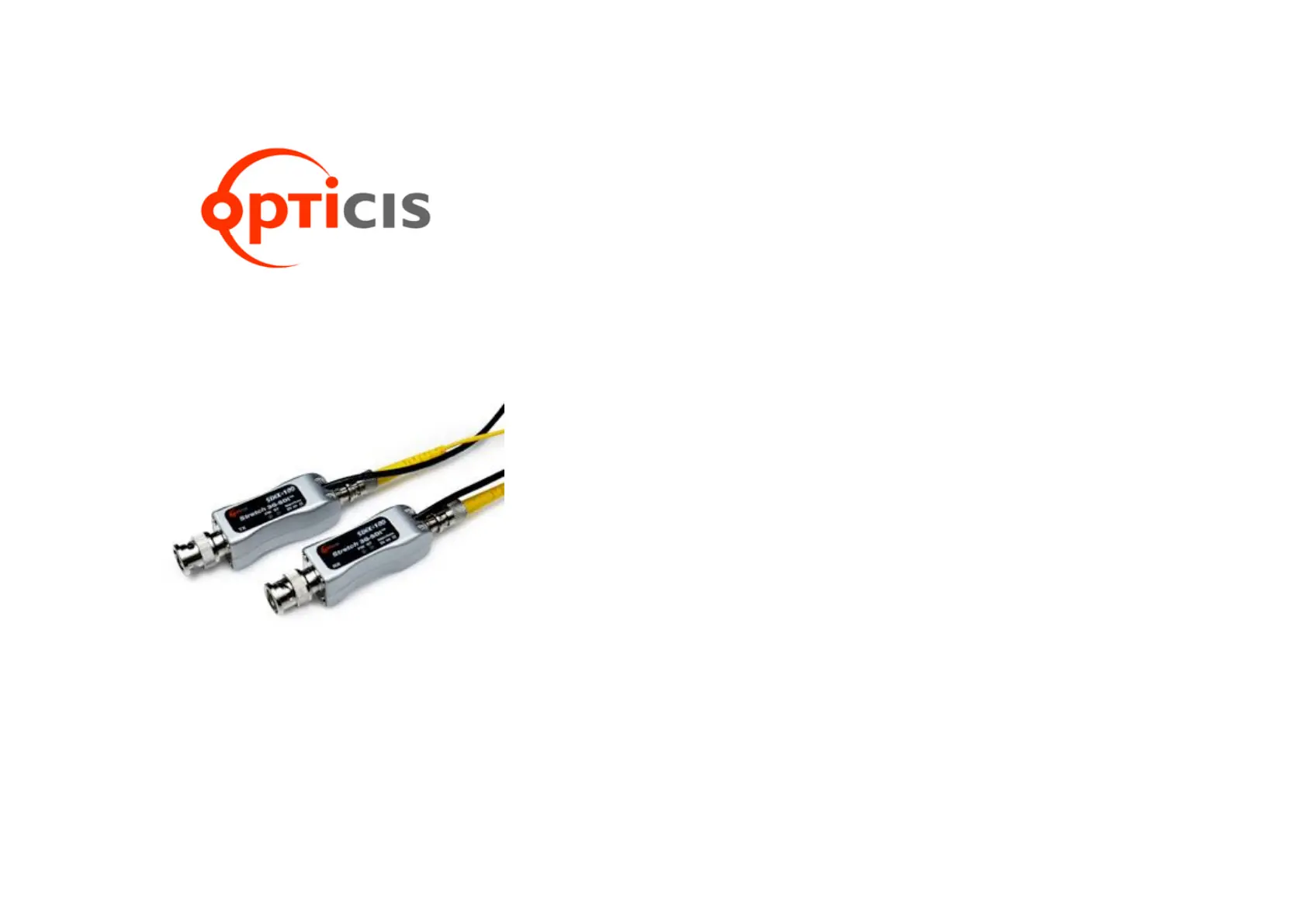

Figure 1 – Fiber-Optic 3G-SDI Extension module, SDIX-100

1-1 Welcome, Product Description

Produktspecifikationer

Varumärke:	Opticis
Kategori:	AV förlängare
Modell:	SDIX-100-TR
Videolägen som stöds:	1080p
Maximal upplösning:	1920 x 1080 pixlar
Certifiering:	CE / FCC
Modell:	AV-mottagare
Bandbredd:	3 Gbit/s
Driftspänning:	5 V
Kabeltyper som stöds:	Fiber
Produktstorlek (BxDxH):	19.5 x 82.7 x 19.5 mm
Temperatur vid drift:	0 - 50 ° C
Temperaturintervall (förvaring):	-30 - 70 ° C
Intervall för relativ operativ luftfuktighet:	10 - 85 %
Ström:	1 A
Maximal överföringshastighet avstånd:	30000 m
Anslutning:	st
