For Technical Support: www.panduit.com/resources/install_maintain.asp
INSTALLATION INSTRUCTIONS
© Panduit Corp. 2012
CM595
Vertical Exhaust Duct for N-Type
and S-Type Cabinets
Part Number(s): C2VED06I1626**, C2VED06I2638**, C2VED06I3866**, C2VED07I1626**,
C2VED07I2638**, C2VED07I3866**, C2VED08I1626**, C2VED08I2638**, C2VED08I3866**

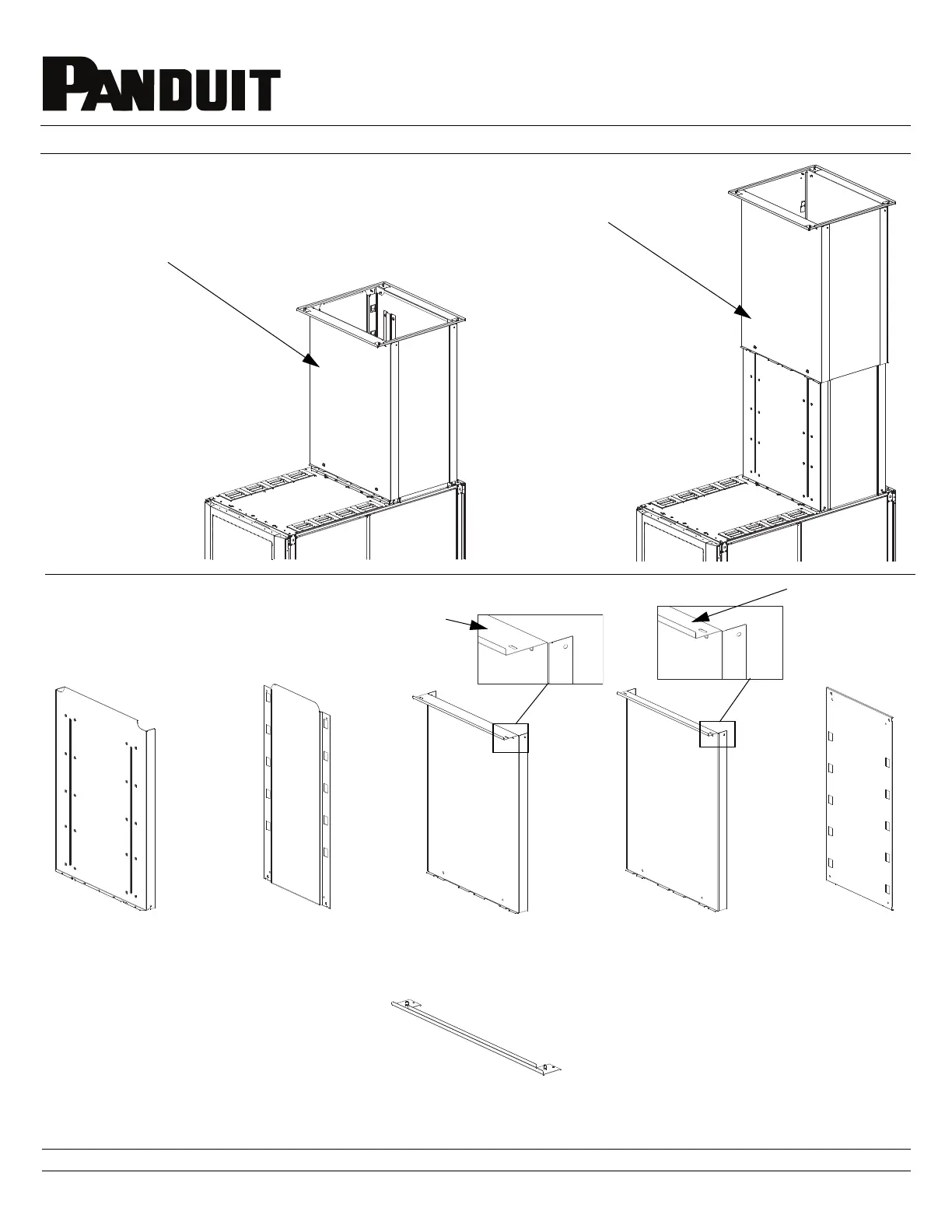

COMPONENT GUIDE
(2) Bottom Front
and Rear Panel
(2) Bottom Side
Panels
(1) Top Front
Panel
(1) Top Rear
Panel
(2) Top Side
Panels
(2) Horizontal
Adjustment
Brackets
Vertical Exhaust
Duct for N-Type
and S-Type
Cabinet
Vertical Exhaust
Duct for N-Type
and S-Type
Cabinet
Extended
(1) Hardware kit
(Not Shown)
Note: Top Flange Length is
Longer than on Top Rear
Panel.
Note: Top Flange
Length is Shorter
than on Top Front
Panel.
Page 1 of 14
For Technical Support: www.panduit.com/resources/install_maintain.asp
INSTALLATION INSTRUCTIONS
© Panduit Corp. 2012
CM595
Page 2 of 14

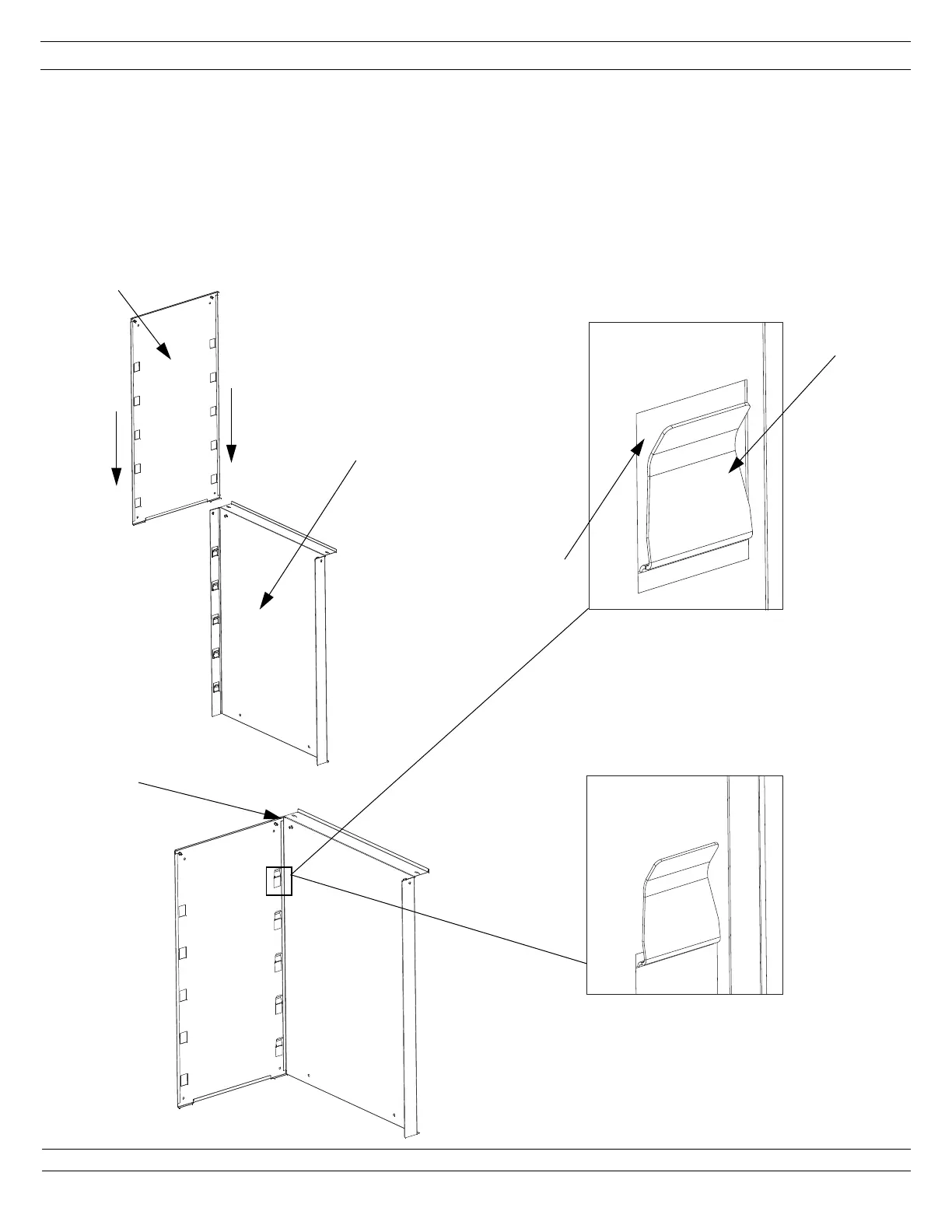

Connecting Top Front and Top Rear Panels to Top Side Panels
• Align clips on top rear panel with slots in top side panel. (View A)
• Insert clips on top rear panel with slots in top side panel. (View B)
• Slide side panel down locking top rear panel and top side panel together. (View C)
• Repeat steps to connect second top side panel and top front panel.
Top Side
Panel
Top Rear
Panel
Top Rear
Panel
Clip
Top Side
Panel
Slot
View A
View B
View C
CAUTION:
Possible Pinch
Point
Step 1
