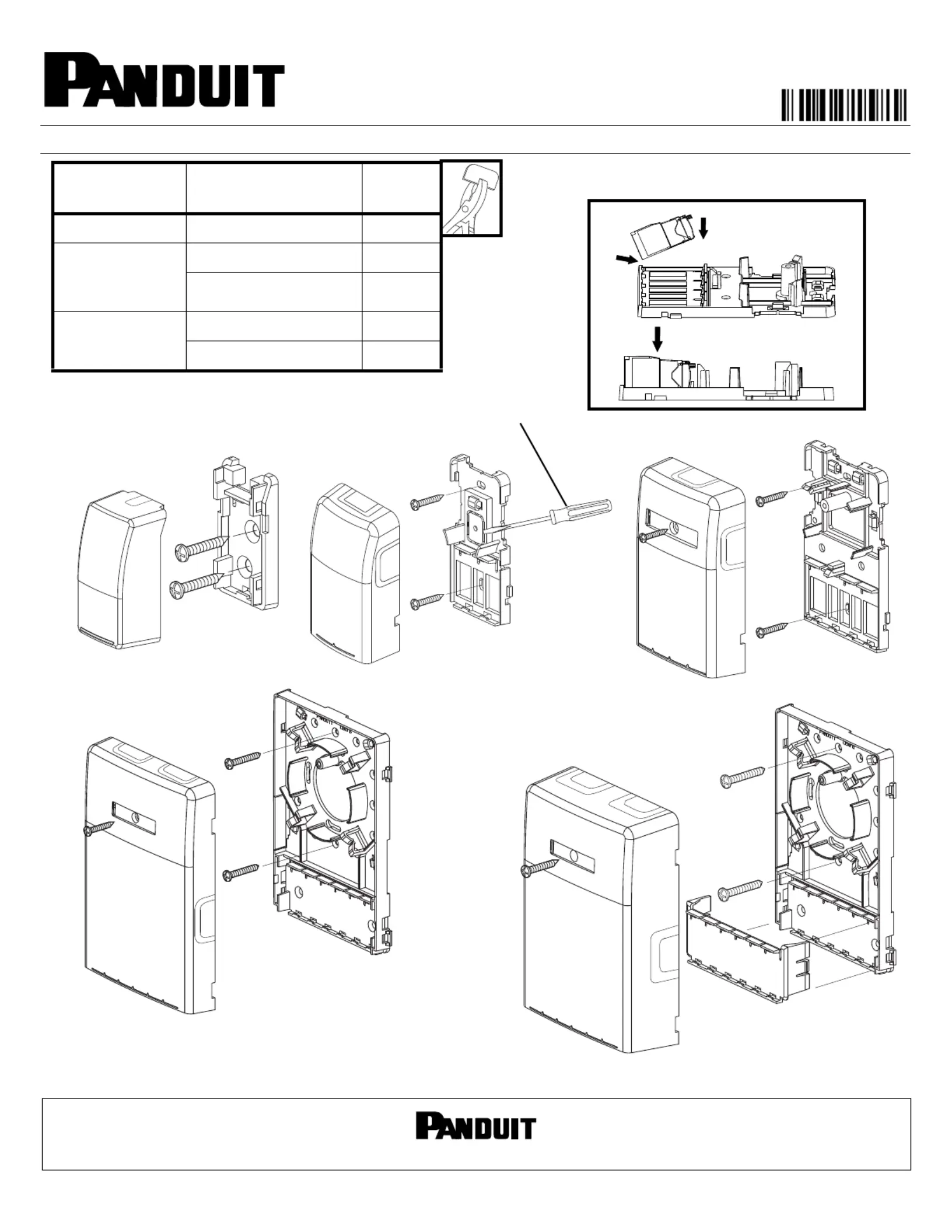

INSTALLATION INSTRUCTIONS

© Panduit Corp. 2018

PN56J

Page 1 of 1

For Instructions in Local Languages

and Technical Support:

www.panduit.com/resources/install_maintain.asp

www.panduit.com

E-mail:

techsupport@panduit.com

Phone:

866-405-6654

Mini-Com Surface Mount Boxes

Part Numbers: All CBX Series Boxes

** Denotes color.

PART NO.RACEWAY

BREAK

OUT

CBX1**-ALDP3/LD3A

CBX2**-AY

CBX4**-AY

CBXF6**-AY

LDP3/LD3A

LDP5/LD5B

CBXF12**-AY

LDP5/LD5A

LDP10/LD10B

HOW TO MOUNT THE

Mini-Com MODULES

1

2

3

CBX4**-AY

A

B

A

B

CBX2**-AY

A

B

A

B

A

CBX1**-A

IF RUNNING CABLE THROUGH WALL,

REMOVE BREAKOUT BEFORE

MOUNTING TO WALL

CBXF6**-AY

A

B

A

B

A

B

CBXF12**-AY

A

B

A

A

B

B

Fiber Installation Tips:

Maintain 30mm minimum bend radius.

Spool 1 meter minimum buffered fiber.
