Sida 1/13
For Technical Support: www.panduit.com
INSTALLATION INSTRUCTIONS
© Panduit Corp. 2024
V00029XC_03
Page 1 of 13
Multi-Purpose Wall Enclosures
Part Numbers: MS14EHDS, MS28EHDS, MS42EHDS
List of Components:
MS14EHDS, MS28EHDS & MS42EHDS
(1) In-wall enclosure
(1) Hinged vented cover
(1) Door latch plate
(2) Top/Bottom trim plates
(1) Hardware kit
(2) Keys
(1) Roll of grommet edging
(1) Mud guard
MAXIMUM LOAD RATING.
MS**EHDS - 35 lb [16 kg]
TABLE OF CONTENTS
Enclosure dimensions and accessories.....................................2
Explanation of enclosure components........................................3
Mounting enclosure and electrical box installation.................4-5
Cable rough in and mud guard...................................................6
Front cover and trim installation..............................................7-8
Accessories (Electronic Device)...........................................10-11
Accessories (Opticom® Device)...........................................12-13
INSTALLATION INSTRUCTIONS
© Panduit Corp. 2024
V00029XC_03INSTALLATION INSTRUCTIONS
For Technical Support: www.panduit.com
ENCLOSURE
MSSHLF
Device Bracket
MS8PPB
Patch Panel
Bracket
MSGK
Cover Grounding Kit

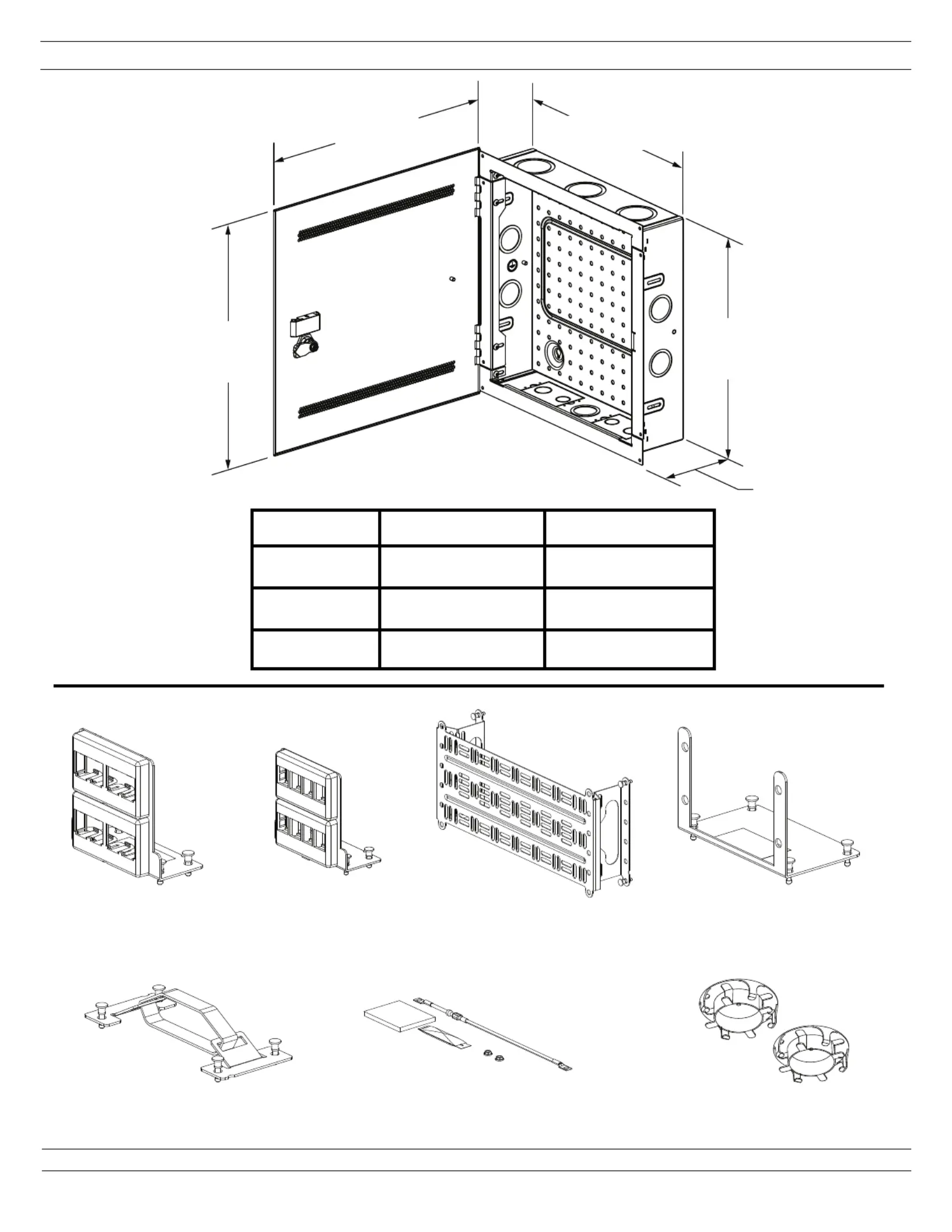

Page 2 of 13
DOOR HEIGHT
BOX HEIGHT
MS14EHDS
MS28EHDS
MS42EHDS
DOOR
HEIGHT
BOX
HEIGHT
3.85"
[97.8mm]
14.25"
[362.0mm]
15.75"
[400.1mm]
43.75" [1111.3mm]
14.25" [362.0mm]
29.75" [755.7mm]
15.75" [400.1mm]
28.25" [717.6mm]
42.25" [1073.2mm]
MSFCB2
Fiber Cassette Adapter
Bracket
MSBRKT
Strap Bracket Kit
FMS1
Fiber Slack Spools
Optional Accessories (Sold separately)
NKMS8PPB
Patch Panel
Bracket
INSTALLATION INSTRUCTIONS
© Panduit Corp. 2024
V00029XC_03INSTALLATION INSTRUCTIONS
For Technical Support: www.panduit.com

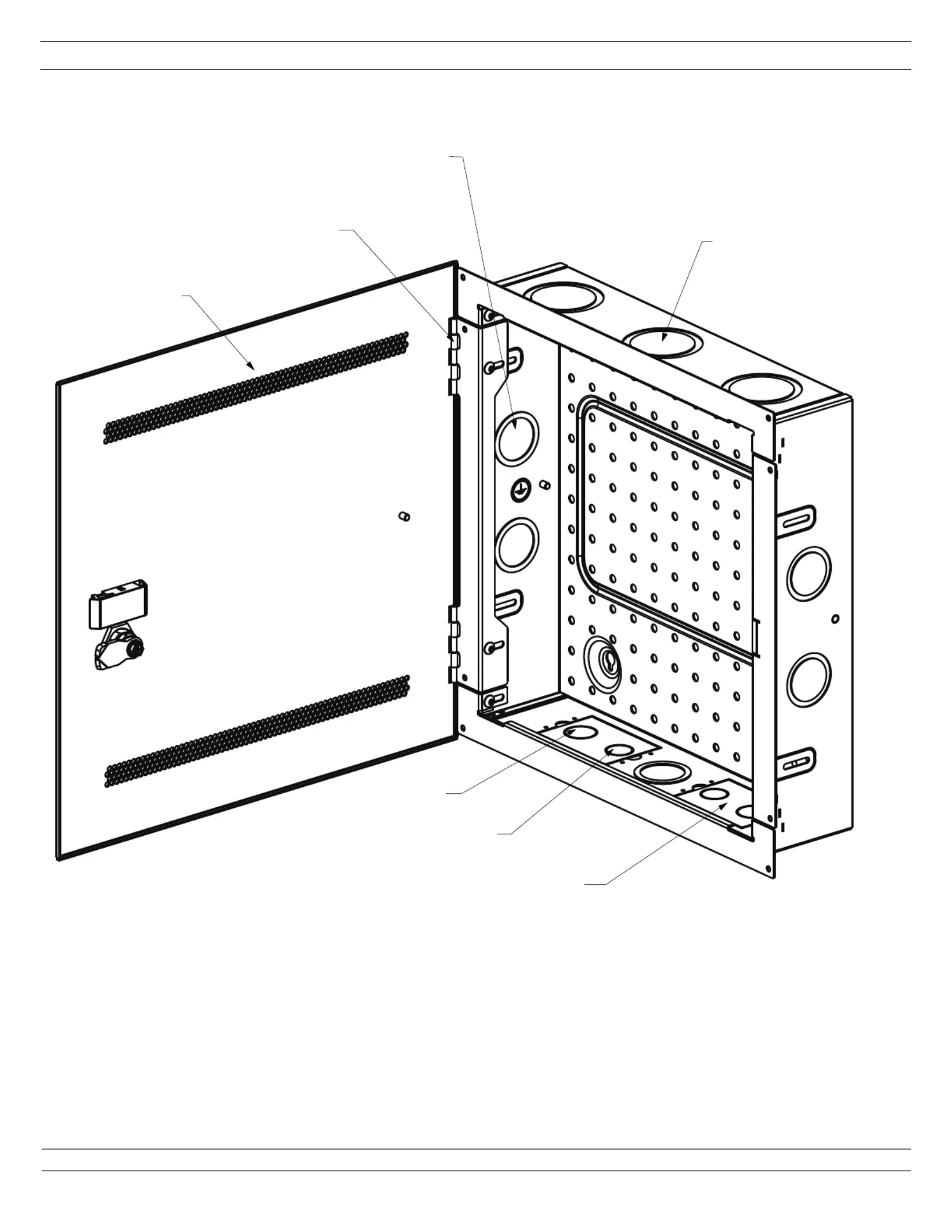

1/2" knock-outs
(2 plcs. bottom)
Combination 1" or 1 1/4"
knock-outs
(5 plcs. sides & bottom)
Reversible door hinge
bracket
Multiple conduit box
mounting locations
Perforated for airflow
Combination 1 1/2" or 2"
knock-outs (3 plcs.)
Page 3 of 13
3/4" knock-outs
(2 plcs. bottom)
