Sida 1/2
PROEL S.p.A. (World Headquarters - Factory) Via alla Ruenia 37/43 - 64027 Sant’Omero (Te) –Italy Tel: +39 0861 81241 - Fax: +39 0861 887862
www.proel.com

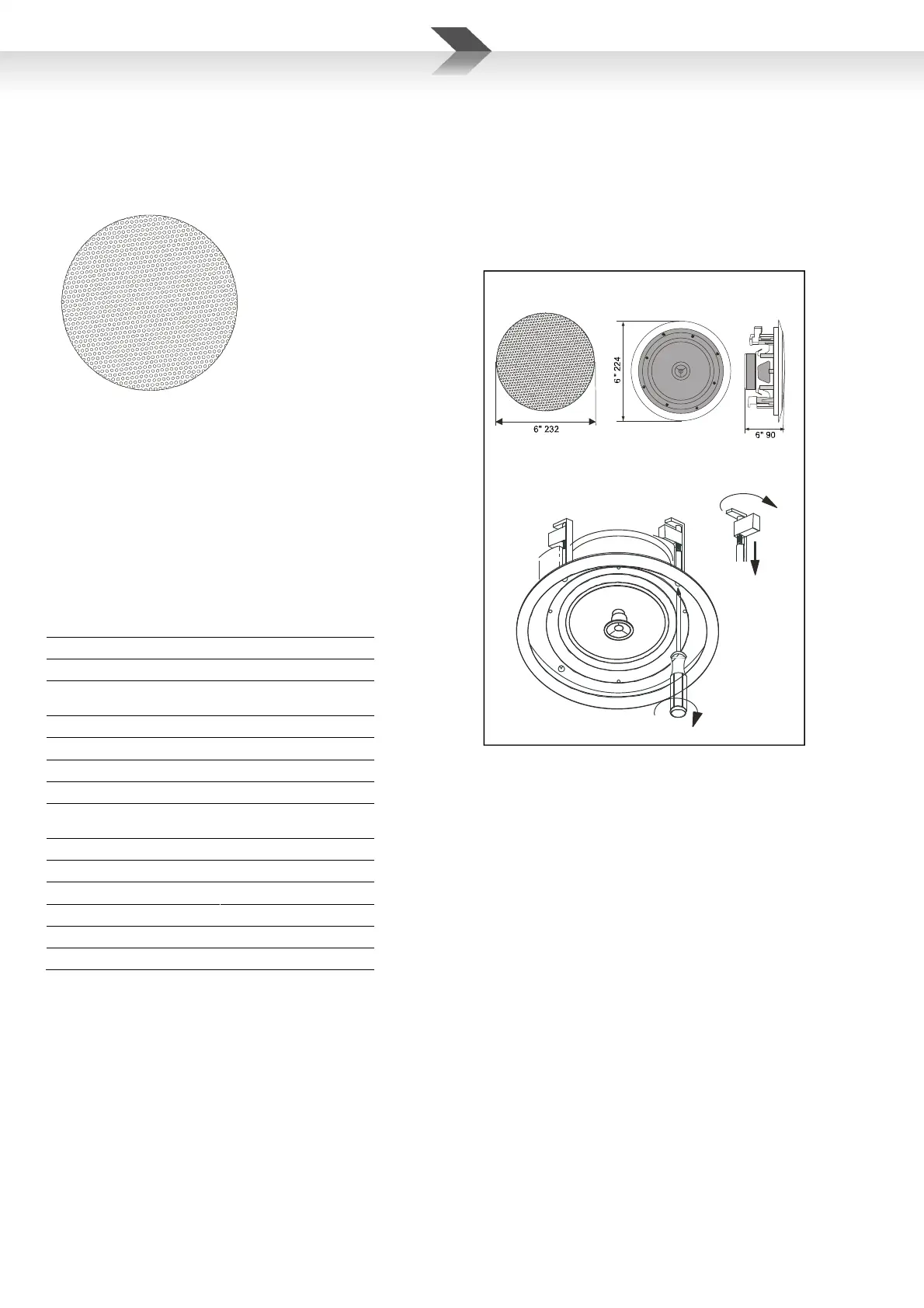

CS30HSL
PROCEDURA DI INSTALLAZIONE
Model CS30HSL
Type Ceiling Speaker
Speakers W: 6”
T: ¾”
Power taps @ 100V 30/15/7.5W
Frequency response 60Hz -20KHz
SPL(1W/m) 89 ±3dB
SPL MAX (Pmax @ 1m) 105 dB
Coverage Angle
1KHz/4KHz (-6dB)
130°/120°
Construction materials ABS/Iron
Colour White (RAL 9010)
Dimensions (Ø x D) 232 x 90 mm
Weight 1.85Kg
Fixing system Recessed ceiling
Mounting Hole 210mm
Diffusore Acustico 2 vie HF, di facile installazione,
dotato di trasformatore interno, griglia magnetica
antipolvere, cordino di sicurezza e struttura portante
in ABS che conferisce all’apparecchio un’elevata
robustezza meccanica. Dedicato ad applicazioni di
tipo Public Address, come diffusione di annunci e
musica di sottofondo ad alta qualità.
L’installazione del diffusore CS30HSL è estremamente
semplice e può essere realizzata con successo in pochi
minuti.
[1] Praticare un foro di 210 mm sul pannello del
soffitto, nel punto dove andrà posizionato il
diffusore.
[2] La potenza d’uscita del diffusore viene selezionata
collegando la linea di segnale in ingresso alla
coppia comune COM (cavo Blu) e il cavo di colore
(Rosso-Giallo–Verde) a seconda della potenza
desiderata riportata sull’etichetta del magnete.
Nota:
Rosso – 30W
Giallo - 15W
Verde – 7.5W
[3] Estrarre la griglia magnetica di protezione. Dopo
aver effettuato il collegamento elettrico, inserire
l’unità CS30SL nel foro praticato in precedenza,
quindi serrare le 4 viti di fissaggio con un
cacciavite.
[4] Riposizionare la griglia di protezione nell’apposita
sede mediante una leggera pressione verticale.
PROEL S.p.A. (World Headquarters - Factory) Via alla Ruenia 37/43 - 64027 Sant’Omero (Te) –Italy Tel: +39 0861 81241 - Fax: +39 0861 887862
www.proel.com
CS30SL
INSTALLATION PROCEDURE
Model CS30HSL
Type Ceiling Speaker
Speakers W: 6”
T: ¾”
Power taps @ 100V 30/15/7.5W
Frequency response 60Hz -20KHz
SPL(1W/m) 89 ±3dB
SPL MAX (Pmax @ 1m) 105 dB
Coverage Angle
1KHz/4KHz (-6dB)
130°/120°
Construction materials ABS/Iron
Colour White (RAL 9010)
Dimensions (Ø x D) 232 x 90 mm
Weight 1.85Kg
Fixing system Recessed ceiling
Mounting Hole 210mm
2-way HF ceiling speaker, easy to install, fitted with
an internal transformer, metal dust-proof grille,
safety string and ABS load-bearing body, which makes
it a very resistant appliance from a mechanical point
of view. Fitted with Public Address applications, like
playing high quality announcements and background
music.
The CS30HSL speaker is extremely simple to install in
just a few minutes.
[1] Create a 210 mm hole on the ceiling’s panel
where the speaker will be positioned.
[2] The output power of the speaker is set by
connecting the input signal line to the shared
COM torque (Blue cable) and the coloured cable
(Red-Yellow-Green) depending on the desired
power reported on the label of the magnet.
Note:
Red – 30W
Yellow - 15W
Green – 7.5W
[3] Remove the metal protection grille. After
performing the electrical connection, insert the
CS30SL unit in the hole made earlier, then
tighten the 4 fixing screws with a screwdriver.
[4] Place back the protective grille by applying a
slight vertical pressure.
