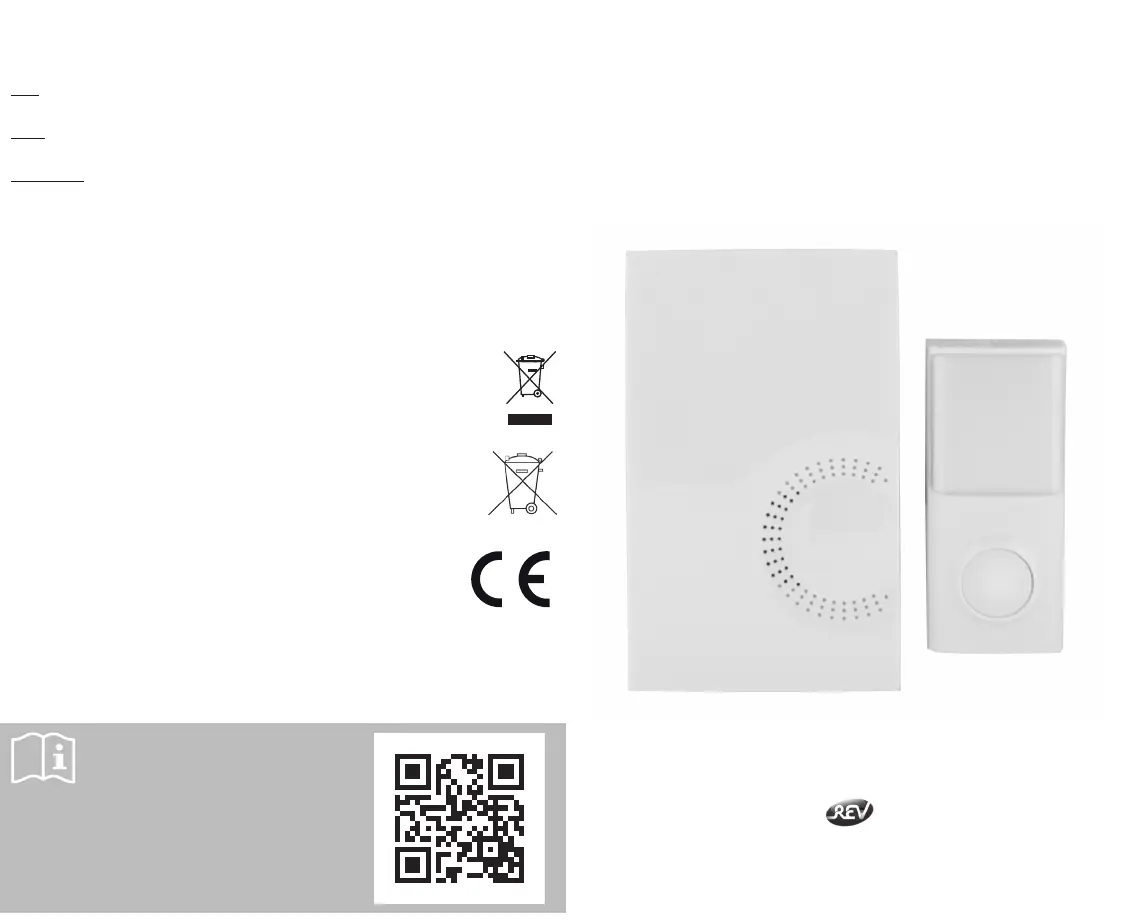

Funk-Gong
Typ: F-518D
REV Ritter GmbH • Frankenstr. 1 - 4 • D-63776 Mömbris • www.rev.de
Tel. +49 900 117-1070* • Fax. +49 180 5 007410 • E-Mail: service@rev.de
* 36 Cent/Min. aus dem dt. Festnetz, Mobilfunkpreise abweichend.
02.19
Montage
Wählen Sie einen geeigneten Platz für Gong und Klingeltaster. Prüfen Sie die gewählten Stellen auf
Leitungen bevor Sie Löcher bohren.
Tipp: Testen Sie die gewünschte Funktion vor einer endgültigen Montage an dem von Ihnen
gewählten Montageort
Gong: Drehen Sie eine Schraube in die Wand bis sie noch wenige Millimeter hervorsteht. Hängen
Sie den Gong an die vorgesehene Aufhängelasche oder verwenden Sie den ausklappbaren Ständer.
Klingeltaster: Entfernen Sie die Gehäuserückseite und durchbohren Sie die vorgesehenen
Schraublöcher. Befestigen Sie anschließend die Gehäuserückseite mit den beigelegten Schrauben
und Dübeln an der Wand. Setzen Sie die Vorderseite wieder auf.
Oder verwenden Sie das beigelegte doppelseitige Klebeband für die Montage.
Netzteil-Betrieb
Sie können den Gong auch über ein Netzteil mit Strom versorgen (nicht im Lieferumfang enthalten).
Verwenden Sie hierzu die seitliche Netzteilbuchse und beachten die Anagben unter „Technische
Daten“. Wenn Sie den Gong über ein Netzteil betreiben, dürfen keine Batterien im Gong eingelegt
sein.
WEEE-Entsorgunghinweis
Gebrauchte Elektro- und Elektronikgeräte dürfen gemäß europäischer Vorgaben nicht
mehr zum unsortierten Abfall gegeben werden. Das Symbol der Abfalltonne auf Rädern
weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim
Umweltschutz und sorgen dafür, dieses Gerät, wenn Sie es nicht mehr nutzen, in die
hierfür vorgesehenen Systeme der Getrenntsammlung zu geben. RICHTLINIE 2012/19/EU
DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 04. Juli 2012 über Elektro- und
Elektronik-Altgeräte.
Batterie-Entsorgungshinweis
Batterien und Akkus dürfen nicht in den Hausmüll. Jeder Verbraucher ist gesetzlich
verpflichtet, alle Batterien und Akkus, egal ob sie Schadstoffe enthalten oder nicht, bei
einer Sammelstelle seiner Gemeinde/seines Stadtteils oder im Handel abzugeben,
damit sie einer umweltschonenden Entsorgung zugeführt werden können. Batterien
und Akkus bitte nur in entladenem Zustand abgeben!
CE-Konformitätserklärung
Hiermit erklärt REV Ritter GmbH, dass der Funkanlagentyp F-518D der RICHTLINIE
2014/53/EU entspricht. Vollständige CE-Konformitätserklärung siehe unter:
www.rev.de unter der entsprechenden Artikel- oder Typnummer.
Service
Haben Sie Fragen zu unserem Produkt oder eine Beanstandung, dann informieren Sie sich bitte im
Internet unter www.rev.de über die Kontaktaufnahme und Retourenabwicklung oder senden eine
E-Mail an service@rev.de.
Wir weisen darauf hin, dass wir keine Sendungen ohne Retourennummer bearbeiten können und
deren Annahme verweigern müssen.
DE Eine mehrsprachige Version dieser Anleitung finden Sie unter www.rev.de. Alternativ
können Sie auch dem nebenstehenden QR-Code folgen.
GB You can find a multilingual version of this manual at www.rev.de. Alternatively, you can
also follow the QR-code below.
FR Une version multilingue de ce manuel vous trouverez sous www.rev.de.
Alternativement, vous pouvez suivre le code QR adjacent.
ES Una versión multilingüe de este manual se pueden encontrar bajo www.rev.de. Como
alternativa, se puede seguir el Código QRadyacente.
SI Na voljo je večjezična različica tega priročnika www.rev.de.
Lahko pa vidite tudi sosednjo Sledite QR kodi.
ANL_F-518D.indd 2 18.02.2019 14:29:34
Allgemeines
Lesen Sie die nachfolgende Bedienungsanleitung vor Inbetriebnahme aufmerksam
durch und bewahren Sie sie für späteres Nachschlagen auf. Der Klingeltaster ist für
den geschützten Außenbereich und nicht für den rauen Betrieb geeignet. Der Gong
ist für die Montage in trockenen Innenräumen (IP20) vorgesehen.
Installation nur durch eine Elektrofachkraft!
Hinweise
• Das Produkt ist nur zur Verwendung mit den entsprechenden Batterien konzipiert.
• Dieses Set besteht aus je einem Sender (Klingeltaster) und einem Empfänger (Gong).
• Dieses Set bietet Ihnen die Möglichkeit eine Klingelanlage aufzubauen, ohne eine Verkabelung
vorzunehmen.
• Dieses Set ist nicht für die Integration in eine bestehende Klingelanlage vorgesehen.
• Die Reichweite zwischen Klingeltaster und Gong beträgt max. 200m im freien Feld. Das
Funksignal wird durch Wände, Mauern, Mobiliar und andere Hindernisse gesendet, ist
allerdings abhängig von den baulichen Gegebenheiten - Mauern, insbesondere
Stahlbetonwände und -decken führen zu einer Verringerung der Reichweite. Verändern
Sie ggf. den Standort von Klingeltaster und/oder Gong.
• Durch Abschirmungen von Metallteilen kann der Empfang stark benachteiligt
werden, so dass eine Übermittlung des Signals nicht möglich ist. Befestigen Sie
deshalb den Klingeltaster niemals auf Metallflächen.
• Wenn Sie das Produkt für längere Zeit nicht nutzen, entfernen Sie die Batterien.
• Das Produkt hat keine austauschbaren Teile. Versuchen Sie nicht das Produkt zu
öffnen oder zu reparieren.
Technische Daten
Typ: F-518D
Reichweite Freifeld: max. 200m
Frequenz: 433,92MHz
Frequenzband: 433,05 – 434,79MHz
Max. Sendeleistung: <10mW
Batterie: Gong: 3x 1,5V LR03 (AAA) (nicht im Lieferumfang enthalten)
Klingeltaster: 1x 3V CR2032 (im Lieferumfang enthalten)
Netzteilbuchse Gong: 4,5V (3,5x1,35) (Netzteil nicht im Lieferumfang enthalten)
Polarität Buchse:
Schutzart: Gong: IP20, nur zur Verwendung in trockenen Innenräumen
Klingeltaster: IP44, zur Verwendung im geschützten
Außenbereich
Lautstärke: 90dB (4-Stufen regelbar)
Anzahl Melodien: 36 Melodien wählbar
Standby-Verbrauch: Gong: <5mA
Modus: Ton + Blitzlicht (fest eingestellt)
Schutzklasse: Schutzkleinspannung
DE
Sicherheitshinweise Batterien
• Eine falsche Polung der Batterien kann das Gerät zerstören.
• Batterien nicht in Reichweite von Kindern aufbewahren, insbesondere solche nicht, die
verschluckt werden können.
• Es sollte nicht versucht werden, Batterien durch Aufheizen oder ähnliche Maßnahmen zu
reaktivieren. Primärbatterien dürfen nicht geladen werden, da dieses zum Elektrolytaustritt, zur
Explosion oder zu Feuer führen kann.
• Batterien nicht ins Wasser tauchen und nicht an einem feuchten, sondern einem trockenen und
kühlen Ort aufbewahren.
• Batterien nicht ins Feuer werfen, nicht öffnen sowie weder selbst löten noch schweißen.
• Batterien nicht kurzschließen.
Codierung
Gong und Klingeltaster dieses Sets wurden bereits werksseitig codiert. Wenn Sie die Codierung
erneuern, oder weitere Gongs/Klingeltaster hinzufügen möchten, gehen Sie wie folgt vor:
Codierung von Gong und Klingeltaster:
Drücken Sie die Taste „Code“. Wenn der Gong ertönt, drücken Sie den Klingeltaster innerhalb von
30 Sekunden. Wenn der Gong klingelt, ist die Codierung erfolgreich. Wenn der Gong nicht klingelt,
drücken Sie den Klingeltaster erneut, bis die Codierung erfolgreich war. Zur Codierung von
mehreren Klingeltastern wiederholen Sie den obigen Vorgang.
Codierung löschen:
Drücken und halten Sie die Taste „Code“ etwa 10 Sekunden, bis der Gong erklingt. Die gesamte
Codierung wird komplett gelöscht.
Hinweis: Die Codierung zwischen Gong und Klingeltaster bleibt so lange bestehen, bis Sie die
Codierung wie oben beschrieben löschen. Auch wenn Sie die Batterien entfernen.
Bis zu 6 Gongs können einem Klingeltaster zugeordnet werden.
Bis zu 6 Klingeltaster können einem Gong zugeordnet werden.
Hinweis: Wenn Sie mehrere (max. 6) Klingeltaster einem Gong zuordnen, ist eine Rufunterscheidung
pro Klingeltaster nicht möglich, da die ausgewählte Melodie im Gong und nicht in den Klingeltastern
gespeichert wird.
Lautstärke
Melodien
Netzteilbuchse
Batteriefach
Code

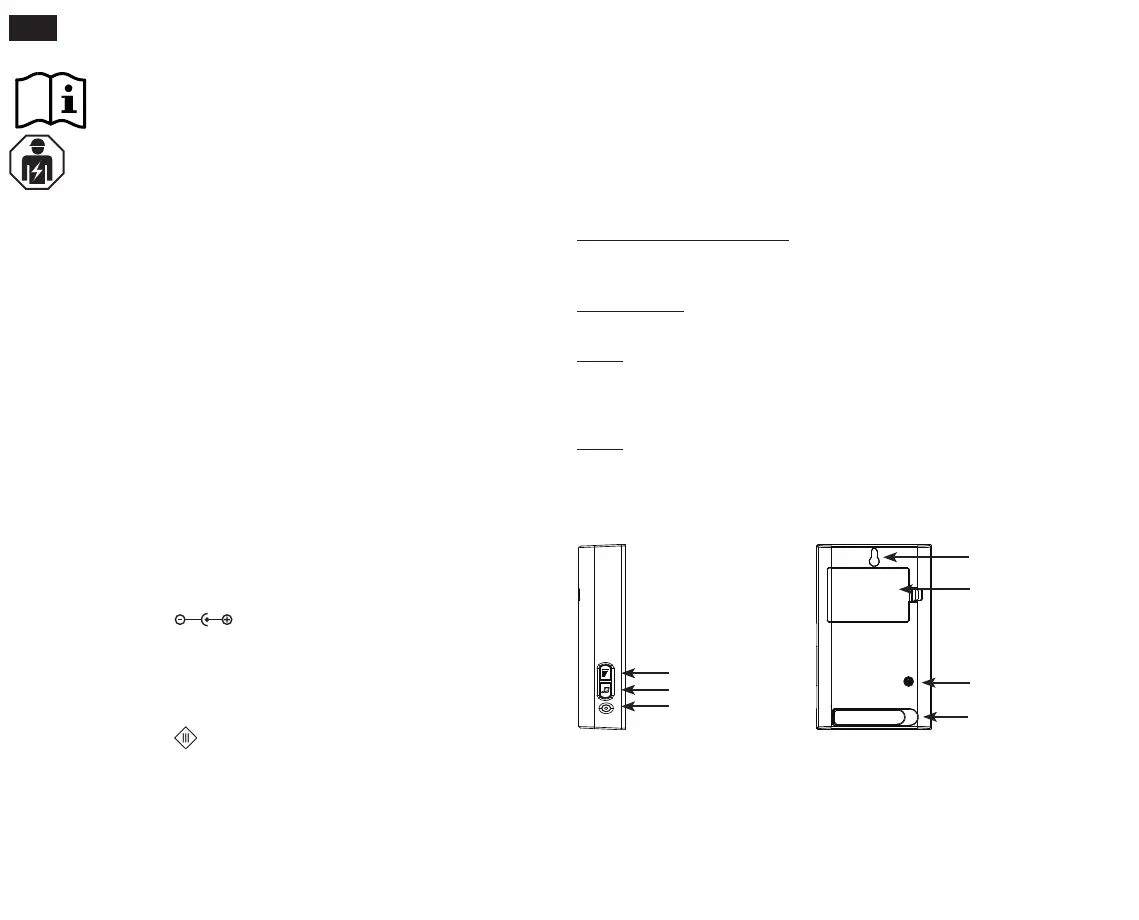

Ansicht RückseiteAnsicht Seite
Aufhängelasche
ausklappbarer
Ständer
Inbetriebnahme
Entfernen Sie den Isolierstreifen im Batteriefach des Klingeltasters und legen Sie Batterien in den
Gong (Batterie-Typ siehe „Technische Daten“).
Lautstärkeeinstellung / Melodienauswahl
Drücken Sie die Taste „Lautstärke“ / „Melodie“ so lange, bis die gewünschte Lautstärke/Melodie
ertönt. Ihre Auswahl wird automatisch gespeichert.
ANL_F-518D.indd 4 18.02.2019 14:29:34
