ROBULL 2"
Bedienungsanleitung
Instructions for use
Instruction d'utilisation
Instrucciones de uso
Istruzioni d'uso
Instruções de uso
www.rothenberger.com/manuals
5.7950X
5.7966X
5.7961X
5.7969X
5.7973X
5.7972X
9992079 02.08
1. Allgemeine Merkmale . . . 2
2.Inbetriebnahme und Einsatz der Rohrbiegesystem (aufklappbare Variante) . . . . . . . . . . . . . . . . . . . . . . . . 2
3. Instandhaltung und Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
4. Mögliche Störungen und deren Behebung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
4.1 Wenn der Kolben nicht vorläuft . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
4.2 Wenn der Kolben nur im lastfreien Zustand vorläuft, nicht jedoch unter Last . . . . . . . . . . . . . . . . . 3
4.3 Wenn der Kolben zwar vorläuft, jedoch vor Hubende anhält . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
4.4 Wenn der Kolben bei jedem Pumpvorgang zunächst vor- und danach zurückläuft: . . . . . . . . . . . . 3
4.5 Wenn der Kolben problemlos unter Last vorläuft, jedoch der Hebel abrupt zurückschlägt: . . . . . . 3
5. Anweisungshandbuch . . . 4-5
444 5
Mit den rothenberger Rohrbiegesystemen können
galvanisierte oder schwarze Eisenrohre oder den Einsatz
von Innendrückformen kaltgebogen werden, wenn sie
folgenden Rohrqualitäten entsprechen:
Eisenrohr EN 10255 Mittlere und Schwere Baureihe
Mit diesen Rohrbiegesystem können Winkel zwischen
0º und 180º gebogen werden, wobei 90º direkt und die
übrigen Winkel in mehreren Kurven anzufertigen sind.
Die Hydraulikpumpe ist der typische von Hand (oder
Elektrisch) betätigte Monoblock und wird hydraulisch
bedingt automatisch zurückgeführt.
Hauptmerkmale:
Arbeitsleistung: 8 Tn (manuell)
Höchsthub: 270 mm.
Kolbendurchmesser: 34 mm.
Durchmesser des Pumpenkolbens:
16 mm (manuell) y 10 mm (elektro).
Auszuwechselndes Ölvolumen: 850 cc.
•
•
•
•
•
Zu verwendendes Öl: Tipo ISO 32 o similar.
Führungsplatten im vorderen Flansch der
Hydraulikpumpe einsetzen und mit den Stiften
befestigen.
Seitenformen an der unteren Biegeform entsprechend
des Durchmessers des zu biegenden Rohrgröße in
Stellung bringen.
Am Ende des Kolbens die dem Rohrdurchmesser
entsprechende Biegeform anbringen, das Rohr
auflegen und die obere Biegeform aufsetzen.
Falls das zu biegende Rohr eine Schweißnaht aufweist,
sollte das Rohr mit der Schweißnaht entweder nach
oben oder nach unten aufgelegt werden.
Vor Inbetriebnahme des Rohrbiegesystems ist
der Hydraulikkreislauf zu entlüften. Hierfür den
Rücklaufschlüssel öffnen und mehrmals mit dem Hebel
pumpen oder mit dem Schalter.
•
1.
2.
3.
4.
5.
Allgemeine Merkmale
1.
Inbetriebnahme und Einsatz der
Rohrbiegesystem (aufklappbare Variante)
2.
Stellen Sie sicher, dass das Rücklaufventil gut
verschlossen und der Behälterstopfen offen ist.
Anschließend kann mit der Betätigung des
Pumpenhebels begonnen werden oder mit dem
Schalter.
Sobald der Biegevorgang beendet ist, erfolgt der
Rücklauf des Kolbens durch Lösen des Rücklaufventils,
das sich seitlich am Verteiler befindet.
Regelmäßig den Ölstand prüfen.
Das Nachfüllen von Öl unter besonderer Sorgfalt beim
Filtern vornehmen, um die Eindringen von Fremdkörpern
zu vermeiden. Die Ölstandsprüfung erfolgt durch
Anheben des vorderen Gerätateils um etwa 45º. Hierbei
muß sichergestellt sein, daß das Öl bis an die Markierung
der Ölbefüllungsöffnung reicht.
6.
7.
8.
Sobald die Befüllung vorgenommen wurde, die Hand-
Hydraulikpumpe in fast senkrechte Schrägstellung
bringen (Kolben nach oben), das Rücklaufventil
öffnen und den Hebel der Pumpe betätigen, bis ein
einwandfreies Ansaugen festgestellt wird. Die Hand-
Hydraulikpumpe kurz in dieser Stellung belassen und die
Ansaugung in waagrechter Position überprüfen.
Sollte Öl nachzufüllen sein, sollte dies mit einem
erstklassigen Hydrauliköl erfolgen und niemals mit
Bremsflüssigkeit. Berücksichtigen Sie dabei, dass das
Gerät bei Überfüllung nicht betriebsfähig ist. Füllen Sie
daher etwa 70% des Behälterfüllvermögens (1250 cm
3
)
nach.
Behälterstopfen im Transportfall schließen
Instandhaltung und Wartung
3.
Mögliche Störungen und deren Behebung
4.
Ursache Lösung
Wenn der Kolben nicht vorläuft
Es fehlt Öl Überprüfen Sie den Ölstand
Rücklaufventil nicht richtig geschlossen Rücklaufventil schließen
Im System befindet sich Luft (Pumpe)
Rücklauf öffnen und den Hebel der Pumpe bis zum
Entlüften betätigen; das Gerät hierfür mit dem Kolben
nach oben stellen, damit das Öl zum Verteiler abläuft
Wenn der Kolben nur im lastfreien Zustand vorläuft, nicht jedoch unter Last
Rücklaufventil nicht richtig geschlossen Rücklaufventil schließen
Fremdkörper im Ansaugventil
Ansaugventil zerlegen und gut reinigen; wobei der Kolben
vorher zurückzuführen ist
Wenn der Kolben zwar vorläuft, jedoch vor Hubende anhält
Sehr niedriger Ölstand Öl nachfüllen
Behälterstopfen ist geschlossen Behälterstopfen öffnen
Wenn der Kolben bei jedem Pumpvorgang zunächst vor- und danach zurückläuft
Fremdkörper im Ausblasventil oder Luft in den
Leitungen
Zylinder senkrecht stellen und den Kolben zuvor
zurückführen. Ausblasventil zerlegen und reinigen.
Fremdkörper im Ansaugventil Ansaugventil zerlegen und reinigen
Wenn der Kolben problemlos unter Last vorläuft, jedoch der Hebel abrupt zurückschlägt
Fremdkörper im Rückschlagventil Rückschlagventil zerlegen und reinigen

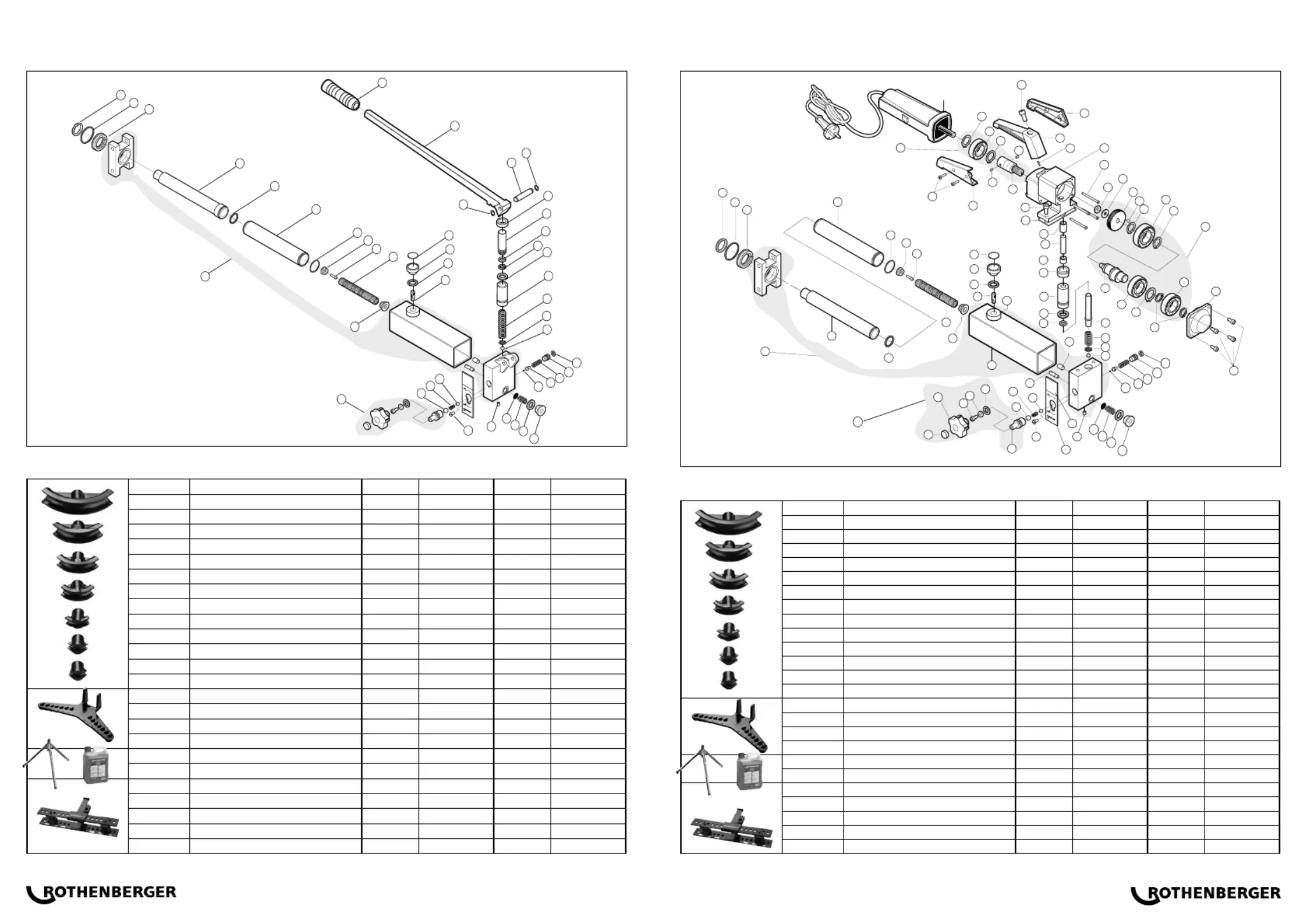

BEDIENUNGSANLEITUNG
BEDIENUNGSANLEITUNGINDEX
666 7
106
108
2
107
6
105
8
9
10
11
16
51
50
48
46
45
44
43
42
41
40
39
31
22
29
61
32
33
34
63
62
60
13
14
15
21
20
47
12
30
38
56
59
58
49
Art. Nr. Beschreibung Nº Art. Nr. Nº Art. Nr.
5.7985 Mit kurzem Radius 3/8” 2 8.4852 46 8.4866
5.8010 Mit langem Radius 3/8” 6 8.4855 47 8.4885
5.7986 Mit kurzem Radius 1/2” 8 8.4864 48 8.4885
5.8011 Mit langem Radius 1/2” 9 8.4858 49 8.4884
5.7987 Mit kurzem Radius 3/4” 10 8.4859 50 8.4883
5.8012 Mit langem Radius 3/4” 11 8.4857 51 8.4886
5.7988 Mit kurzem Radius 1” 12 8.4860 56 7770137
5.8013 Mit langem Radius 1” 14 8.4849 58 7770118
5.7989 Mit kurzem Radius 1.1/4” 15 8.4850 59 7770132
5.8014 Mit langem Radius 1.1/4” 20 8.4871 60 7770131
5.7990 Mit kurzem Radius 1.1/2” 21 8.4880 61 7770133
5.8015 Mit langem Radius 1.1/2” 22 8.4879 62 2110134
5.7991 Mit kurzem Radius 2” 23 8.4877 63 2110019
5.8016 Mit langem Radius 2” 28 8.4627 106 7770020
5.7981 Biegerahmen 2”, offen 29 8.4878 105 7770024
5.7979 Steckbolzen 30 8.4882 107 7770025
5.7982
Seitenformen rechts (für Biegerahmen, offen)
31 8.4874 108 7770026
5.7983
Seitenformen links (für Biegerahmen, offen)
32 8.4875
5.7352 Dreibein-Untergestell 33 8.4873
R 5.8185 Hydraulik-öl (1 Liter) 35 8.4861
5.8002 Biegerahmen 2”, aufklappbar 38 8.4871
5.7979 Steckbolzen 39 8.4872
5.8004 Seitenformen rechts 40 8.7870
5.8004 Seitenformen links 42 8.4881
5.7950 Hand-Hydraulikpumpe 43 8.4867
Art. Nr. Beschreibung Nº Art. Nº Nº Art. Nº
5.7985 Mit kurzem Radius 3/8” 2 8.4852 76 8.4241
5.8010 Mit langem Radius 3/8” 6 8.4855 77 8.4232
5.7986 Mit kurzem Radius 1/2” 8 8.4864 78 7770135
5.8011 Mit langem Radius 1/2” 9 8.4858 79 7770129
5.7987 Mit kurzem Radius 3/4” 10 8.4859 80 7770128
5.8012 Mit langem Radius 3/4” 11 8.4857 82 7770127
5.7988 Mit kurzem Radius 1” 12 8.4860 83 7770132
5.8013 Mit langem Radius 1” 14 8.4849 84 7770131
5.7989 Mit kurzem Radius 1.1/4” 15 8.4850 85 7770133
5.8014 Mit langem Radius 1.1/4” 20 8.4871 86 7770134
5.7990 Mit kurzem Radius 1.1/2” 21 8.4880 87 2110019
5.8015 Mit langem Radius 1.1/2” 22 8.4879 88 7770113
5.7991 Mit kurzem Radius 2” 23 8.4877 89 7770118
5.8016 Mit langem Radius 2” 29 8.4878 90 7770138
5.7981 Biegerahmen 2”, offen 30 8.4882 91 7770114
5.7979 Steckbolzen 31 8.4874 92 7770143
5.7982
Seitenformen rechts (für Biegerahmen, offen)
32 8.4875 93 7770142
5.7983
Seitenformen links (für Biegerahmen, offen)
33 8.4873 100 7770020
5.7352 Dreibein-Untergestell 35 8.4861 102 7770024
R 5.8185 Hydraulik-öl (1 Liter) 38 8.4871 103 7770025
5.8002 Biegerahmen 2”, aufklappbar 39 8.4872 104 7770026
5.7979 Steckbolzen 40 8.7870
5.8004 Seitenformen rechts 72 8.4242
5.8004 Seitenformen links 73 8.4249
5.7968 Elektro-Hydraulikpumpe 230V 74 8.4250
54
37
38
39
40
29
28
20
19
21
22
29
35
23
24
25
26
27
12
11
16
15
14
13
10
9
87
85
51
50
49
48
58
59
60
61
62
63
47
46
64
65
66
67
70
69
70
71
72
74
73
75
77
76
92
42
93
44
45
55
56
57
17
48
49
88
91
85
87
86
84
83
31
32
33
34
30
51
101
102
8
103
2
104
100
90
89
ANWEISUNGSHANDBUCH ANWEISUNGSHANDBUCH
elektro
manuell
Produktspecifikationer
| Varumärke: | Rothenberger |
| Kategori: | Inte kategoriserad |
| Modell: | ROBULL |
| Vikt: | 16800 g |
| Bredd: | 140 mm |
| Djup: | 610 mm |
| Höjd: | 150 mm |
| Vikt inkl. förpackning: | 16800 g |
Behöver du hjälp?
Om du behöver hjälp med Rothenberger ROBULL ställ en fråga nedan och andra användare kommer att svara dig
Inte kategoriserad Rothenberger Manualer
18 September 2024
18 September 2024
18 September 2024
18 September 2024
18 September 2024
18 September 2024
2 September 2024
Inte kategoriserad Manualer
- Tristar
- RDL
- Plum
- BlueDri
- Sodapop
- Nature2
- Metronic
- Ocean Matrix
- Tractive
- Dormakaba
- Eurosound
- Dynaudio
- WHALE
- Netgear
- Lorex
Nyaste Inte kategoriserad Manualer
9 April 2025
9 April 2025
9 April 2025
9 April 2025
9 April 2025
9 April 2025
9 April 2025
9 April 2025
9 April 2025
9 April 2025
