Sida 1/10

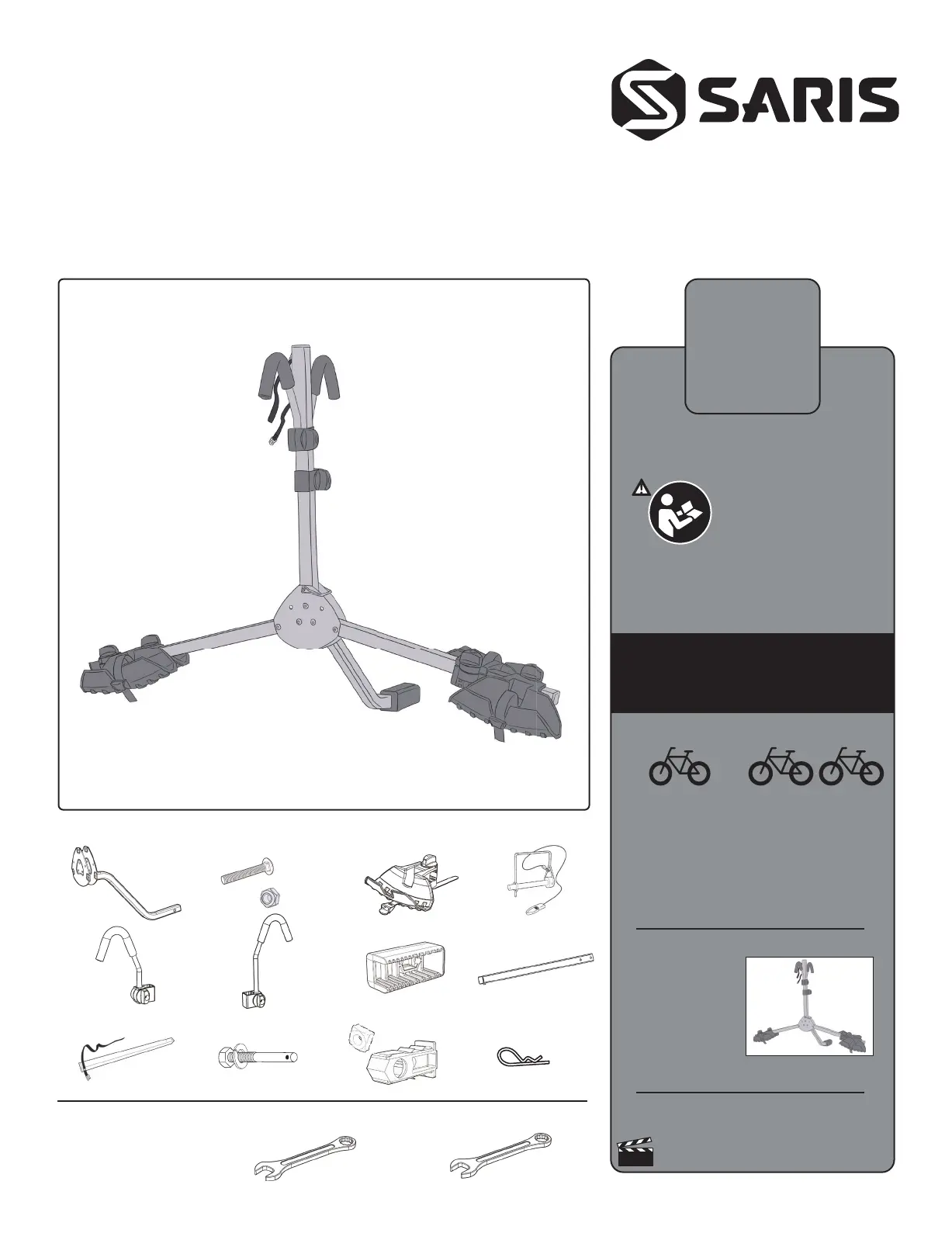

All-Star
2 Bike Tray Rack
Assembly Instructions
Instrucciones de montaje
Instructions d’assemblage
2 bikes
2 bicicletas
2 vélos
Please read instruction manual
before installing your product.
Lea el manual de instrucciones
antes deinstalar su producto.
Veuillez lire le manuel
d’instructions avant d’installer
votre produit.
Max = 45 lbs | 20 kg
Máx.= 45 lbs | 20 kg
Max = 45 lbs | 20 kg
Max = 90 lbs | 40 kg
Máx.= 90 lbs | 40 kg
Max = 90 lbs | 40 kg
Rack = 21 lbs | 9.5 kg
Portabicicletas =
21 lbs | 9.5 kg
Porte-vélos =
21 lbs | 9.5 kg
http://www.saris.com/en/instructional-videos-1.html
VIDEO
178S
Parts Included | Piezas incluidas | Pièces incluses:
Tools Needed:
Herramientas necesarias:
Outils nécessaires:
x4
x5
x2
A
C
E G
B
D
F
H
I J K
3/4” 3/4”
2”
1
1/4”
Nut Nut
L
3/4 inch wrench
Llave de 3/4”
Clé 3/4 po
Nut
View our installation video at
Vea nuestro vídeo de instalación en
Consultez notre vidéo d’installation ici
1/2 inch wrench
Llave de 1/2”
Clé 1/2 po
For use with receiver hitches Class II or higher.
Para usar con enganches del receptor Clase II o superior.
À utiliser avec les attelages récepteurs de classe II ou
supérieure.
1-BIKE
MAX
2-BIKE
MAX
28800A _Saris_all-star.indd 128800A _Saris_all-star.indd 1 12/23/2020 3:31:16 PM12/23/2020 3:31:16 PM

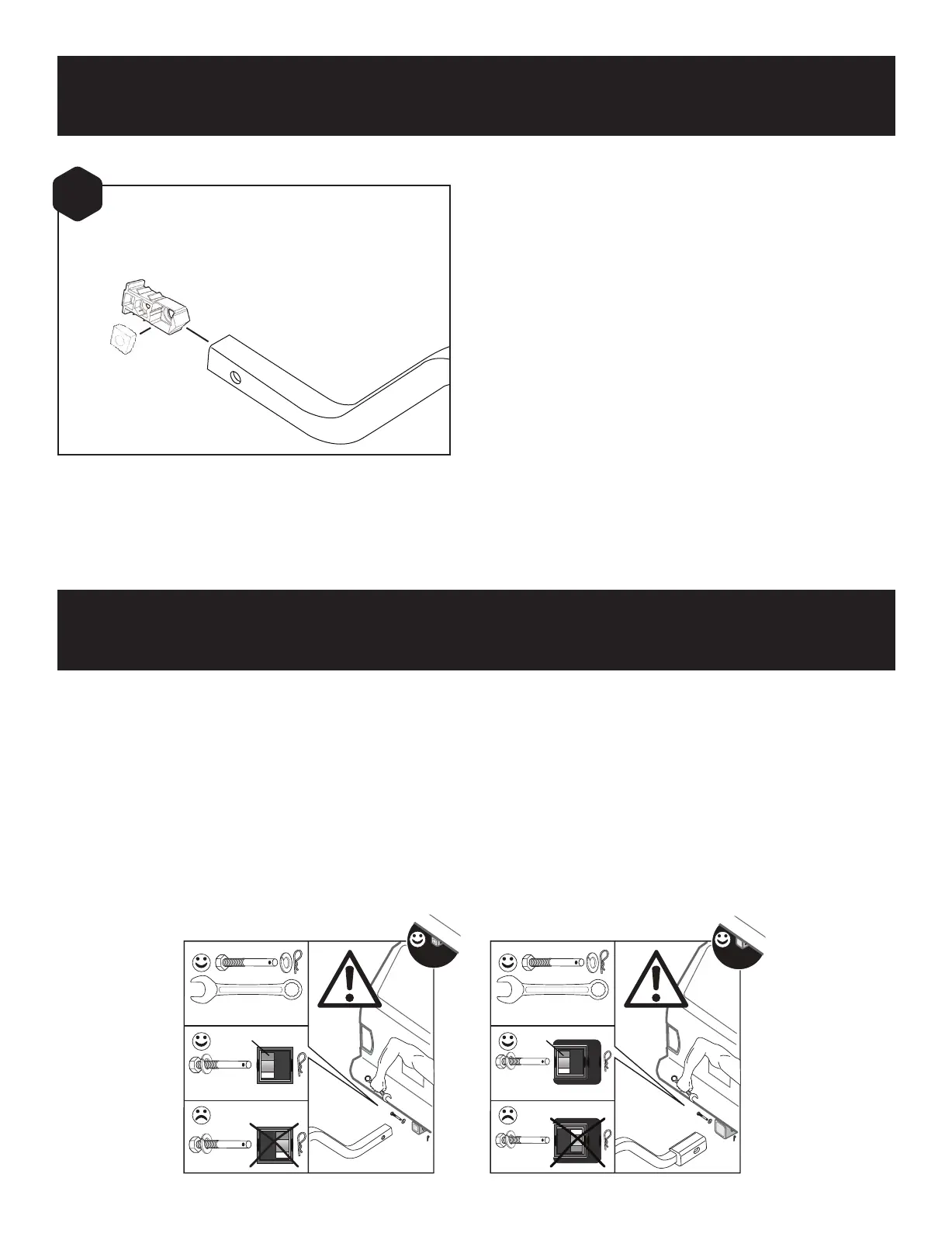

Pre Installation | Preinstalación | Pré-installation
Assembly & Installation | Montaje & Instalación | Assemblage | Installation
Determine whether your hitch is 1.25” or 2”. If 2”, you must use the adapter block to allow your rack to fi t into a 2” receiver hitch. Slide adapter
block over the receiver tube as shown below. Note correct block placement. Bolt threads will not engage if used incorrectly.
Determine si su enganche es de 1,25 o de 2 pulgadas. Si es de 2 pulgadas, debe utilizar el bloque adaptador para permitir que el portabicicletas
encaje en un enganche receptor de 2 pulgadas. Deslice el bloqueadaptador en el tubo receptor como se indica más abajo. Tenga en cuenta la
correcta colocación del bloque. Lasroscas de los tornillos no encajarán si se utilizan de manera incorrecta.
Déterminez si votre mécanisme d’arrimage est de 1.25» or 2». S’il s’agit d’un 2», utilisez le bloc adaptateur permettant d’adapter le porte-vélos
dans un gabarit de 2». Faites glisser le bloc adaptateur sur le tube du récepteur, comme indiqué ci-dessous. Notez le placement correct du bloc.
Les fi letages du boulon ne s’engageront pas correctement en cas de mauvais placement.
3/4” 3/4”
2”
1
1/4”
Nut Nut
Place hitchtite(K) into the receiver(A). Line up the hitchtite nut
with hole in receiver.
Coloque el receptor (A) en el enganche y apriete el perno (J)
y la arandela al vehículo. Asegure con el pasador de horquilla
(L).
Placez le collier de serrage(K) dans le récepteur(A). Alignez
l’écrou du collier de serrage avec l’orifi ce du récepteur.
Tip: For easier assembly insert receiver into hitch. However, assembly can completed prior to installation.
Consejo: para facilitar el montaje, inserte el receptor en el enganche. No obstante, el montaje se puede completar antes de la instalación.
Astuce: Pour un assemblage facilité, insérez le récepteur dans le mécanisme d’arrimage. L’assemblage peut être terminé avant l’installation.
(K)
(A)
1
28800A _Saris_all-star.indd 228800A _Saris_all-star.indd 2 12/23/2020 3:31:17 PM12/23/2020 3:31:17 PM
