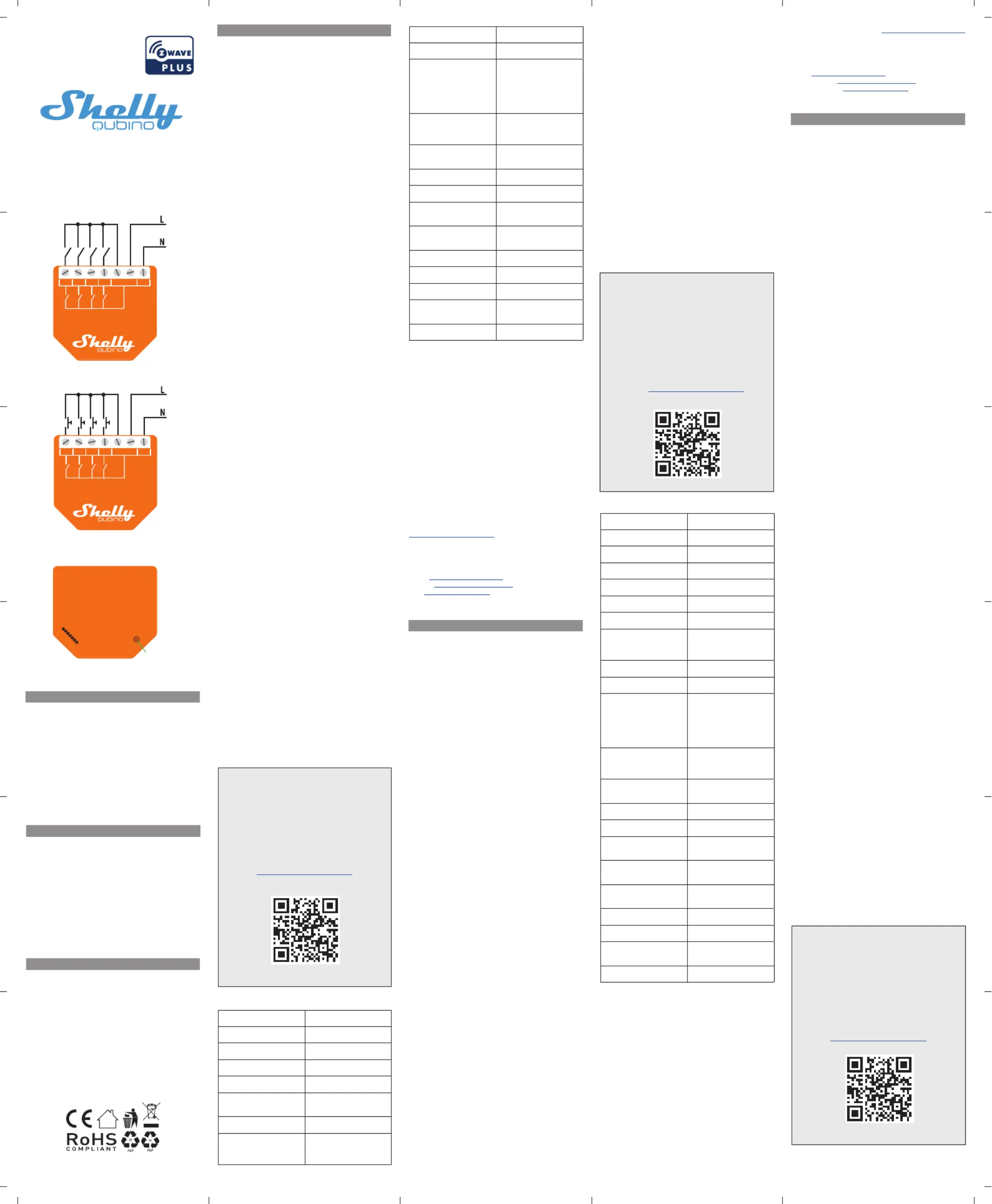

Sida 1/2

LEGEND

Device terminals:

• N: Neutral terminal

• L: Live terminal (110–240 V AC)

• SW1 : Switch/push-button input terminal

• SW2: Switch/push-button input terminal

• SW3: Switch/push-button input terminal

• SW4: Switch/push-button input terminal

Wires:

• N: Neutral wire

• L: Live wire (110-240 V AC)

Button:

• S: S button (Fig. 3)

USER AND SAFETY GUIDE

Z-Wave™ 4 digital inputs controller

READ BEFORE USE

This document contains important technical and safety infor-

mation about the Device, its safe use and installation.

⚠CAUTION! Before beginning the installation, please read ca-

refully and entirely this guide and any other documents accom-

panying the Device. Failure to follow the installation procedures

could lead to malfunction, danger to your health and life, viola-

tion of law or refusal of legal and/or commercial guarantee (if

any). Shelly Europe Ltd. is not responsible for any loss or dama-

ge in case of incorrect installation or improper operation of this

device due to failure of following the user and safety instructions

in this guide.

TERMINOLOGY

Gateway – A Z-Wave™ gateway, also referred to as a Z-Wave™

controller, Z-Wave™ main controller, Z-Wave™ primary controller,

or Z-Wave™ hub, etc., is a device that serves as a central hub for

a Z-Wave™ smart home network. The term “ ” is used gateway

in this document.

S button - The Z-Wave™ Service button, which is located on

Z-Wave™ devices and is used for various functions such as in-

clusion (adding), exclusion (removing), and resetting the device

to its factory default settings. The term “S button” is used in

this document.

Device Device – In this document, the term “ ” is used to refer to

the Shelly Qubino device that is a subject of this guide.

ABOUT SHELLY QUBINO

Shelly Qubino is a line of innovative microprocessor-managed

devices, which allow remote control of electric circuits with

a smartphone, tablet, PC, or home automation system. They

work on Z-Wave™ wireless communication protocol, using a

gateway, which is required for the conguration of devices.

When the gateway is connected to the internet, you can control

Shelly Qubino devices remotely from anywhere. Shelly Qubino

devices can be operated in any Z-Wave™ network with other

Z-Wave™ certied devices from other manufacturers. All mains

operated nodes within the network will act as repeaters regard-

less of vendor to increase reliability of the network. Devices are

designed to work with older generations of Z-Wave™ devices

and gateways.

ABOUT THE DEVICE

The Device is a 4-digital inputs module (110-240 V AC) that

controls other devices within the Z-Wave network. It enables

manual activation or deactivation of scenes with a switch/

push-button.

INSTALLATION INSTRUCTIONS

The Device can be retrotted into a standard in-wall console,

behind switches or other places with limited space.

For the installation instructions, refer to the wiring schemes

(Fig. 1-2) in this user guide.

⚠CAUTION! Danger of electrocution. Mounting/installation of

the Device to the power grid has to be performed with caution,

by a qualied electrician.

⚠WARNING! Danger of electrocution. Every change in the

connections has to be done after ensuring there is no voltage

present at the Device terminals.

⚠CAUTION! Do not open the Device. It does not contain any

parts that can be maintained by the user. For safety and licens-

ing reasons, unauthorized change and/or modication of the

Device is not permitted.

⚠CAUTION! Use the Device only with a power grid and appli-

ances that comply with all applicable regulations. A short cir-

cuit in the power grid or any appliance connected to the Device

may damage it.

⚠CAUTION! Do not shorten the antenna.

⚠RECOMMENDATION: Place the antenna as far away as

possible from metal elements as they can cause signal inter-

ference.

⚠CAUTION! Connect the Device only in the way shown in

these instructions. Any other method could cause damage

and/or injury.

⚠CAUTION! Do not install the Device where it can get wet.

⚠CAUTION! Do not use the Device if it has been damaged!

⚠CAUTION! Do not attempt to service or repair the Device

yourself!

⚠RECOMMENDATION: Connect the Device using solid sin-

gle-core cables or stranded cables with ferrules.

⚠CAUTION! Before starting the mounting/installation of the

Device, check that the breakers are turned off and there is no

voltage on their terminals. This can be done with a mains volt-

age tester or multimeter. When you are sure that there is no

voltage, you can proceed to connecting the wires.

⚠CAUTION! Do not insert multiple wires in a single terminal.

⚠CAUTION! Do not allow children to play with the push-but-

tons/switches connected to the Device. Keep the devices for

remote control of Shelly Qubino (mobile phones, tablets, PCs)

away from children.

SPECIFICATIONS

Power supply AC 110-240 V, 50/60 Hz

Power supply DC No

Power consumption < 0.2 W

Overload protection No

Power measurement (W) No

Working without a neutral

line

Number of inputs 4

Distance up to 40 m indoors (131

ft.) (depends on local

condition)

Z-Wave™ repeater Yes

CPU Z-Wave™ S800

Z-Wave™ frequency bands 868,4 MHz; 865,2 MHz;

869,0 MHz; 921,4 MHz;

908,4 MHz; 916 MHz; 919,8

MHz; 922,5 MHz; 919,7-

921,7-923,7 MHz; 868,1

MHz; 920,9 MHz

Maximum radio frequency

power transmitted in fre-

quency band(s)

< 25 mW

Size (H x W x D) 37x42x16 ±0.5 mm /

1.46x1.65x0.63 ±0.02 in

Weight 17 g / 0.6 oz

Mounting Wall console

Screw terminals max.

torque

0.4 Nm / 3.5 lbin

Conductor cross section 0.5 to 1.5 mm² / 20 to 16

AWG

Conductor stripped length 5 to 6 mm / 0.20 to 0.24 in

Shell material Plastic

Color Orange

Ambient temperature -20°C to 40°C / -5°F to

105°F

Humidity 30 % to 70 % RH

OPERATIONAL INSTRUCTIONS

If the SW is congured as a switch (default), each toggle of the

switch will trigger the predened scene.

If the SW is congured as a push-button in the Device settings,

each press of the push-button will trigger the predened scene.

IMPORTANT DISCLAMER

Z-Wave™ wireless communication may not always be 100%

reliable. This Device should not be used in situations in which

life and/or valuables are solely dependent on its functioning. If

the Device is not recognized by your gateway or appears incor-

rectly, you may need to change the Device type manually and

ensure that your gateway supports Z-Wave Plus™ multi-channel

devices.

ORDERING CODE: QNSN-0A24XXX

XX – Values dene product version per region.

DECLARATION OF CONFORMITY

Hereby, Shelly Europe Ltd. (former Allterco Robotics EOOD)

declares that the radio equipment type Wave i4 is in compli-

ance with Directive 2014/53/ EU, 2014/35/EU, 2014/30/EU,

2011/65/EU. The full text of the EU declaration of Conformity

is available at the following internet address:

https://shelly.link/Wavei4-DoC

MANUFACTURER

Shelly Europe Ltd.

Address: 103 Cherni vrah Blvd., 1407 Soa, Bulgaria

Tel.: +359 2 988 7435

E-mail: zwave-shelly@shelly.cloud

Support: https://support.shelly.cloud/

Web: https://www.shelly.com

Changes in the contact data are published by the Manufacturer

at the ofcial website.

BENUTZER- UND SICHERHEITSHANDBUCH

Z-Wave™ Controller mit 4 digitalen

Eingängen

BITTE VOR GEBRAUCH DURCHLESEN

Dieses Dokument enthält wichtige technische und sicherheit-

stechnische Informationen über das Gerät und seine sichere

Verwendung und Installation.

⚠ACHTUNG! Bevor Sie mit der Installation beginnen, lesen

Sie bitte die Begleitdokumentation sorgfältig und vollständig

durch. Die Nichtbeachtung der empfohlenen Verfahren kann zu

Fehlfunktionen, Lebensgefahr oder Gesetzesverstößen führen.

Shelly Europe Ltd. haftet nicht für Verluste oder Schäden im

Falle einer falschen Installation oder Bedienung dieses Geräts.

TERMINOLOGIE

Gateway - Ein Z-Wave™-Gateway, auch als Z-Wave™-Control-

ler, Z-Wave™-Hauptcontroller, Z-Wave™-Primärcontroller oder

Z-Wave™-Hub usw. bezeichnet, ist ein Gerät, das als zentraler

Hub für ein Z-Wave™-Smart-Home-Netzwerk dient. In diesem

Dokument wird der Begriff “ ” verwendet.Gateway

S-Taste - Die Z-Wave™ Service-Taste, die sich auf Z-Wave™-

Geräten bendet und für verschiedene Funktionen wie die Auf-

nahme (Hinzufügen), der Ausschluss (Entfernen) und das Zu-

rücksetzen des Geräts auf die Werkseinstellungen verwendet

wird. In diesem Dokument wird der Begriff “S-Taste” verwendet.

Gerät Gerät - In diesem Dokument bezieht sich der Begriff “ ” auf

das Shelly Qubino Gerät, das Gegenstand dieses Handbuchs

ist.

ÜBER SHELLY QUBINO

Shelly Qubino ist eine Reihe innovativer, mikroprozessorges-

teuerter Geräte, die die Fernsteuerung von Stromkreisen mit

einem Smartphone, Tablet, PC oder einem Hausautomatis-

ierungssystem ermöglichen. Sie arbeiten mit dem drahtlosen

Z-Wave™-Kommunikationsprotokoll und verwenden ein Gate-

way, das für die Konguration der Geräte erforderlich ist. Wenn

das Gateway mit dem Internet verbunden ist, können Sie die

Shelly Qubino Geräte von überall aus fernsteuern. Shelly Qubi-

no Geräte können in jedem Z-Wave™ Netzwerk mit anderen

Z-Wave™ zertizierten Geräten anderer Hersteller betrieben

werden. Alle netzbetriebenen Knotenpunkte innerhalb des

Netzwerks werden unabhängig vom Hersteller als Repeater

fungieren, um die Zuverlässigkeit des Netzwerks zu erhöhen.

Die Geräte sind so konzipiert, dass sie mit älteren Generationen

von Z-Wave™-Geräten und Gateways funktionieren.

ÜBER DAS GERÄT

Das Gerät ist ein Modul mit 4 digitalen Eingängen (110-240

V AC), das andere Geräte innerhalb des Z-Wave-Netzwerks

steuert. Es ermöglicht die manuelle Aktivierung oder Deaktiv-

ierung von Szenen mit einem Schalter/Taster.

INSTALLATIONSANLEITUNG

Das Gerät kann nachträglich in eine Standard-Unterputzdose,

hinter Schaltern oder an anderen Stellen mit wenig Platz einge-

baut werden.

Die Installationsanweisungen nden Sie in den Schaltplänen

(Abb. 1-2) in diesem Benutzerhandbuch.

⚠VORSICHT! Gefahr eines Stromschlages. Die Montage/

Installation des Geräts an das Stromnetz muss von einem qual-

izierten Elektriker mit Vorsicht durchgeführt werden!

⚠VORSICHT! Es besteht Stromschlaggefahr. Bei jeder

Änderung der Anschlüsse muss sichergestellt werden, dass an

den Klemmen des Geräts keine Spannung anliegt!

⚠VORSICHT! Öffnen Sie das Gerät nicht. Es enthält keine

Teile, die vom Benutzer gewartet werden können. Aus Sicherhe-

its- und Zulassungsgründen ist das eigenmächtige Verändern

und/oder Modizieren des Gerätes nicht gestattet.

⚠VORSICHT! Verwenden Sie das Gerät nur mit einem Strom-

netz und Geräten, die allen geltenden Vorschriften entsprechen.

Ein Kurzschluss im Stromnetz oder in einem an das Gerät ang-

eschlossenen Gerätes kann dieses beschädigen!

⚠VORSICHT! Kürzen Sie die Antenne nicht!

⚠EMPFEHLUNG: Stellen Sie die Antenne möglichst weit von

metallischen Gegenständen auf, da diese Signalstörungen ver-

ursachen können.

⚠VORSICHT! Schließen Sie das Gerät nur auf die in dieser An-

leitung beschriebene Weise an. Jede andere Methode kann zu

Schäden und/oder Verletzungen führen!

⚠VORSICHT! Installieren Sie das Gerät nicht an einem Ort, an

dem es nass werden kann!

⚠VORSICHT! Verwenden Sie das Gerät nicht, wenn es bes-

chädigt ist!

⚠VORSICHT! Versuchen Sie nicht, das Gerät selbst zu warten

oder zu reparieren!

⚠EMPFEHLUNG: Schließen Sie das Gerät mit massiven einad-

rigen Kabeln oder Litzenkabeln mit Aderendhülsen an.

⚠VORSICHT! Bevor Sie mit der Installation/Montage des

Geräts beginnen, prüfen Sie, ob die Leitungsschutzschalter

(Sicherungen) ausgeschaltet sind und keine Spannung an den

Klemmen anliegt. Dies kann mit einem Phasenprüfer oder Mul-

timeter erfolgen. Wenn Sie sicher sind, dass keine Spannung

anliegt, können Sie mit dem Anschluss der Drähte fortfahren.

⚠VORSICHT! Schließen Sie nicht mehrere Drähte an eine

einzige Klemme an.

⚠VORSICHT! Erlauben Sie Kindern nicht, mit den an das Gerät

angeschlossenen Tasten/Schaltern zu spielen. Halten Sie die

Geräte zur Fernsteuerung des Shelly Qubino (z.B.: Mobiltele-

fone, Tablets, PCs) von Kindern fern.

SPEZIFIKATION

Stromversorgung AC 110-240 V, 50/60 Hz

Stromversorgung DC Nein

Stromverbrauch < 0.2 W

Überlastungsschutz Nein

Leistungsmessung (W) Nein

Arbeiten ohne Neutralleiter Nein

Anzahl der Eingänge 4

Entfernung Bis zu 40 m in Innenräumen

(131 ft.) (abhängig von den

örtlichen Gegebenheiten)

Z-Wave™ Repeater Ja

CPU Z-Wave™ S800

Z-Wave™ Frequenzbänder 868,4 MHz; 865,2 MHz;

869,0 MHz; 921,4 MHz;

908,4 MHz; 916 MHz; 919,8

MHz; 922,5 MHz; 919,7-

921,7-923,7 MHz; 868,1

MHz; 920,9 MHz

Maximale übertragene

Funkfrequenzleistung in

Frequenzband(en)

< 25 mW

Größe (H × B × T) 37x42x16 ±0.5 mm /

1.46x1.65x0.63 ±0.02 in

Gewicht 17 g / 0.6 oz.

Montage Wandkonsole

Schraubklemmen max.

Drehmoment

0.4 Nm / 3.5 lbin

Querschnitt des Leiters 0,5 bis 1,5 mm²/20 bis 16

AWG

Länge des abisolierten

Leiters

5 bis 6 mm/0,20 bis 0,24 in

Gehäusematerial Kunststoff

Farbe Orange

Umgebungstemperatur -20 °C bis 40 °C/-5 °F bis

105 °F

Luftfeuchtigkeit 30% bis 70% RH

BETRIEBLICHE ANWEISUNGEN

Wenn der SW als Schalter konguriert ist (Standard), wird

bei jedem Umschalten des Schalters die vordenierte Szene

ausgelöst.

Wenn der SW in den Geräteeinstellungen als Taster kongu-

riert ist, wird bei jedem Druck auf den Taster die vordenierte

Szene ausgelöst.

WICHTIG

Die Z-Wave™ drahtlose Kommunikation ist nicht immer 100 %

verlässlich. Dieses Gerät soll nicht in Situationen verwendet

werden, in denen menschliches Leben oder Wertgegenstände

allein von seinem Funktion abhängen. Falls das Gerät von Ihrem

Gateway nicht erkannt oder falsch angezeigt wird, müssen Sie

eventuell den Gerätetyp manuell eingeben und sicherstellen,

dass Ihr Gateway Z-Wave Plus™- Multikanalgeräte unterstützt.

BESTELLCODES: QNSN-0A24XXX

XX - Werte geben die Produktversion bezogen auf die Region

an.

KONFORMITÄTSERKLÄRUNG

Hiermit erklärt Shelly Europe Ltd. (ehemals Allterco Robot-

ics EOOD), dass der Funkanlagentyp Wave i4 der Richtlinie

2014/53/EU, 2014/35/EU, 2014/30/EU, 2011/65/EU entspricht.

Den vollständigen Text der EU-Konformitätserklärung nden Sie

For more detailed installation instructions,

use cases, and comprehensive guidance

on adding/removing the Device to/from

a Z-Wave™ network, factory reset, LED

signalization, Z-Wave™ command classes,

parameters, and much more, refer to the

extended user guide at:

https://shelly.link/Wavei4-KB

EXTENDED USER GUIDE

unter folgender Internetadresse: https://shelly.link/Wavei4-DoC

HERSTELLER

Shelly Europe Ltd.

Adresse: 103 Cherni vrah Blvd., 1407 Soa, Bulgarien

Tel.: +359 2 988 7435

E-Mail: zwave-shelly@shelly.cloud

Kundensupport: https://support.shelly.cloud/

Ofzielle Website: https://www.shelly.com

Änderungen der Kontaktdaten werden vom Hersteller auf des-

sen ofziellen Website veröffentlicht.

GUIDA ALL’USO E ALLA SICUREZZA

Controllore Z-Wave™ a 4 ingressi digitali

LEGGERE PRIMA DELL’USO

Questo documento contiene importanti informazioni tecniche

e di sicurezza sul Dispositivo e sul suo uso e installazione in

sicurezza.

⚠ATTENZIONE! Prima di iniziare l’installazione, leggere

attentamente e completamente questa guida e tutti gli altri

documenti allegati al Dispositivo. La mancata osservanza delle

procedure di installazione potrebbe causare malfunzionamenti,

pericoli per la salute e la vita, violazione delle leggi o la rinuncia

alla garanzia legale e/o commerciale (se presente). Shelly Eu-

rope Ltd. non si assume alcuna responsabilità per eventuali per-

dite o danni in caso di installazione errata o utilizzo improprio del

Dispositivo a causa della mancata osservanza delle istruzioni

per l’uso e la sicurezza del Dispositivo fornite in questa guida.

TERMINOLOGIA

Gateway – Un gateway Z-Wave™, anche chiamato controller

Z-Wave™, controller principale Z-Wave™, hub Z-Wave™, ecc., è

un dispositivo che funge da hub centrale per una rete domesti-

ca intelligente in tecnologia Z-Wave™. In questo documento si

utilizzerà semplicemente il termine “ ”.gateway

Pulsante S – E’ il pulsante di Servizio Z-Wave™, che si trova sui

dispositivi Z-Wave™ e viene utilizzato per varie funzioni come

per l’inclusione (aggiunta), l’esclusione (rimozione) e il ripris-

tino delle impostazioni predenite di fabbrica del dispositivo.

In questo documento si utilizzerà semplicemente il termine

“ ”.pulsante S

Dispositivo Dispositivo - In questo documento, il termine “ ” è

utilizzato per riferirsi al dispositivo Shelly Qubino che è oggetto

di questa guida.

A PROPOSITO DI SHELLY QUBINO

Shelly Qubino è una linea di dispositivi innovativi gestiti da

microprocessore, che consentono il controllo remoto dei cir-

cuiti elettrici con smartphone, tablet, PC o sistema domotico.

Funzionano su protocollo di comunicazione wireless Z-Wave™,

utilizzando un gateway, necessario per la congurazione dei

dispositivi. Quando il gateway è connesso a Internet, puoi

controllare i dispositivi Shelly Qubino in remoto da qualsiasi

luogo. I dispositivi Shelly Qubino possono essere utilizzati in

qualsiasi rete Z-Wave™ con altri dispositivi certicati Z-Wave™

di altri produttori. Tutti i nodi gestiti dalla rete all’interno della

rete fungeranno da ripetitori indipendentemente dal fornitore

per aumentare l’afdabilità della rete. I dispositivi sono proget-

tati per funzionare con le generazioni precedenti di dispositivi

e gateway Z-Wave™.

A PROPOSITO DEL DISPOSITIVO

Il Dispositivo è un modulo con 4 ingressi digitali (110-240 V

CA) che controlla altri dispositivi all’interno della rete Z-Wave.

Consente l’attivazione o la disattivazione manuale delle scene

tramite un interruttore/pulsante.

ISTRUZIONI PER L’INSTALLAZIONE

Il Dispositivo può essere installato a posteriori in una normale

scatola a incasso, dietro interruttori o in altri luoghi con spazio

limitato.

Per le istruzioni di installazione, fare riferimento agli schemi di

cablaggio (Figura 1-2) presenti in questo manuale utente.

⚠ATTENZIONE! Pericolo di folgorazione. Il montaggio/in-

stallazione del Dispositivo alla rete elettrica deve essere ese-

guito con cautela da un elettricista qualicato.

⚠ATTENZIONE! Pericolo di folgorazione. Ogni modica dei

collegamenti deve essere effettuata dopo essersi assicurati

che non ci sia tensione ai morsetti dell’apparecchio.

⚠ATTENZIONE! Non aprire il Dispositivo. Il Dispositivo non

contiene parti che possano essere manutenute dall’utente.

Per motivi di sicurezza e di licenza, non è consentito apportare

modiche e/o cambiamenti non autorizzati al Dispositivo.

⚠ATTENZIONE! Utilizzare il Dispositivo solo con una rete

elettrica e con apparecchi conformi a tutte le norme vigenti.

Un cortocircuito nella rete elettrica o in qualsiasi apparecchio

collegato al Dispositivo può danneggiarlo.

⚠ATTENZIONE! Non accorciare l’antenna.

⚠RACCOMANDAZIONE: Posizionare l’antenna il più lontano

possibile da elementi metallici in quanto essi potrebbero cau-

sare interferenze di segnale.

⚠ATTENZIONE! Collegare il Dispositivo solo nel modo indica-

to in queste istruzioni. Qualsiasi altro metodo potrebbe causare

danni e/o lesioni.

⚠ATTENZIONE! Non installare il Dispositivo in un luogo che

possa bagnarsi.

⚠ATTENZIONE! Non utilizzare il Dispositivo se è stato dan-

neggiato!

⚠ATTENZIONE! Non tentare di riparare o riparare il Dispos-

itivo da soli!

⚠RACCOMANDAZIONE: Collegare il Dispositivo utilizzando

cavi unipolari solidi o cavi a trefoli con ghiere.

⚠ATTENZIONE! Prima di iniziare l’installazione/montaggio

del Dispositivo, controllare che gli interruttori siano spenti e che

non ci sia tensione sui loro terminali. Questo può essere fatto

con un indicatore di tensione di rete o un multimetro. Quando

siete sicuri che non c’è tensione, potete procedere al collega-

mento dei li.

⚠ATTENZIONE Non inserire più li in un unico morsetto.

⚠ATTENZIONE! Non permettere ai bambini di giocare con i

pulsanti/interruttori collegati al Dispositivo. Tenere i dispositivi

per il controllo remoto di Shelly Qubino (telefoni cellulari, tablet,

PC) lontano dai bambini.

Detailliertere Installationsanweisungen,

Anwendungsfälle und umfassende Anleitun-

gen zum Hinzufügen/Entfernen des Geräts

zu/aus einem Z-Wave™-Netzwerk, zum

Zurücksetzen auf die Werkseinstellungen,

zur LED-Signalisierung, zu Z-Wave™-Befe-

hlsklassen, Parametern und vielem mehr

nden Sie im erweiterten Benutzerhandbuch

unter:https://shelly.link/Wavei4-KB

ERWEITERTEN

BENUTZERHANDBUCH

LEGENDE

Geräteklemmen:

• N: Neutralklemme

• L: Stromführende Klemme (110-240 V AC)

• SW1: Eingangsklemme für Schalter/Taster

• SW2: Eingangsklemme für Schalter/Taster

• SW3: Eingangsklemme für Schalter/Taster

• SW4: Eingangsklemme für Schalter/Taster

Drähte:

• N: Neutralleiter

• L: Stromführende Leitung (110-240 V AC)

Taste:

• S: Die S-Taste (Abb. 3)

LEGENDA

Terminali del Dispositivo:

• N: Terminale neutro

• L: Terminale sotto tensione (110-240 V CA)

• SW1: Terminale di ingresso per il pulsante/interuttore

• SW2: Terminale di ingresso per il pulsante/interuttore

• SW3: Terminale di ingresso per il pulsante/interuttore

• SW4: Terminale di ingresso per il pulsante/interuttore

Fili:

• N: Filo neutro

• L: Filo sotto tensione (110 - 240 V CA)

Pulsante:

• S: Pulsante S (Fig. 3)

B4123 1/2V 0.0.3

Per istruzioni di installazione più detta-

gliate, casi d’uso e una guida completa su

come aggiungere/rimuovere il dispositivo

da/in una rete Z-Wave™, ripristino alle

impostazioni di fabbrica, segnalazioni LED,

classi di comandi Z-Wave™, parametri e

molto altro, consultare il manuale utente

esteso disponibile al seguente indirizzo:

https://shelly.link/Wavei4-KB

MANUALE UTENTE ESTESO

Wave i4

SW4 SW3 SW2

SW1

L N

AC 110-240 V

SW4 SW3 SW2

SW1

L N

AC 110-240 V

Fig.1/

Abb.1/

Imagen 1/

Image 1

Fig.2/

Abb.2/

Imagen 2/

Image 2

Fig.3/

Abb.3/

Imagen 3/

Image 3

Produktspecifikationer

Varumärke:	Shelly
Kategori:	Smarth hem
Modell:	Wave i4
Inbyggd display:	Nej
Vikt:	17 g
Bredd:	37 mm
Djup:	42 mm
Höjd:	16 mm
Modell:	Smart strömställare
Yta:	Mätt
Lämplig för inomhusbruk:	Ja
Maximal räckvidd inomhus:	40 m
Antal moduler:	1
Sändareffekt:	25 dBmW
Produktens färg:	Orange
Förpackningstyp:	Låda
Antal per förpackning:	1 styck
Strömförbrukning (vanlig):	0.2 W
Temperatur vid drift:	-20 - 40 ° C
Intervall för relativ operativ luftfuktighet:	30 - 70 %
AC-inspänning:	110 - 240 V
Material, hölje:	Plast
Anslutningsteknologi:	Trådlös
Växelström Frekvens:	50 / 60 hz
Maximal omkopplingsström (AC):	16 A
