Sida 1/2

53R-X50V23-2501

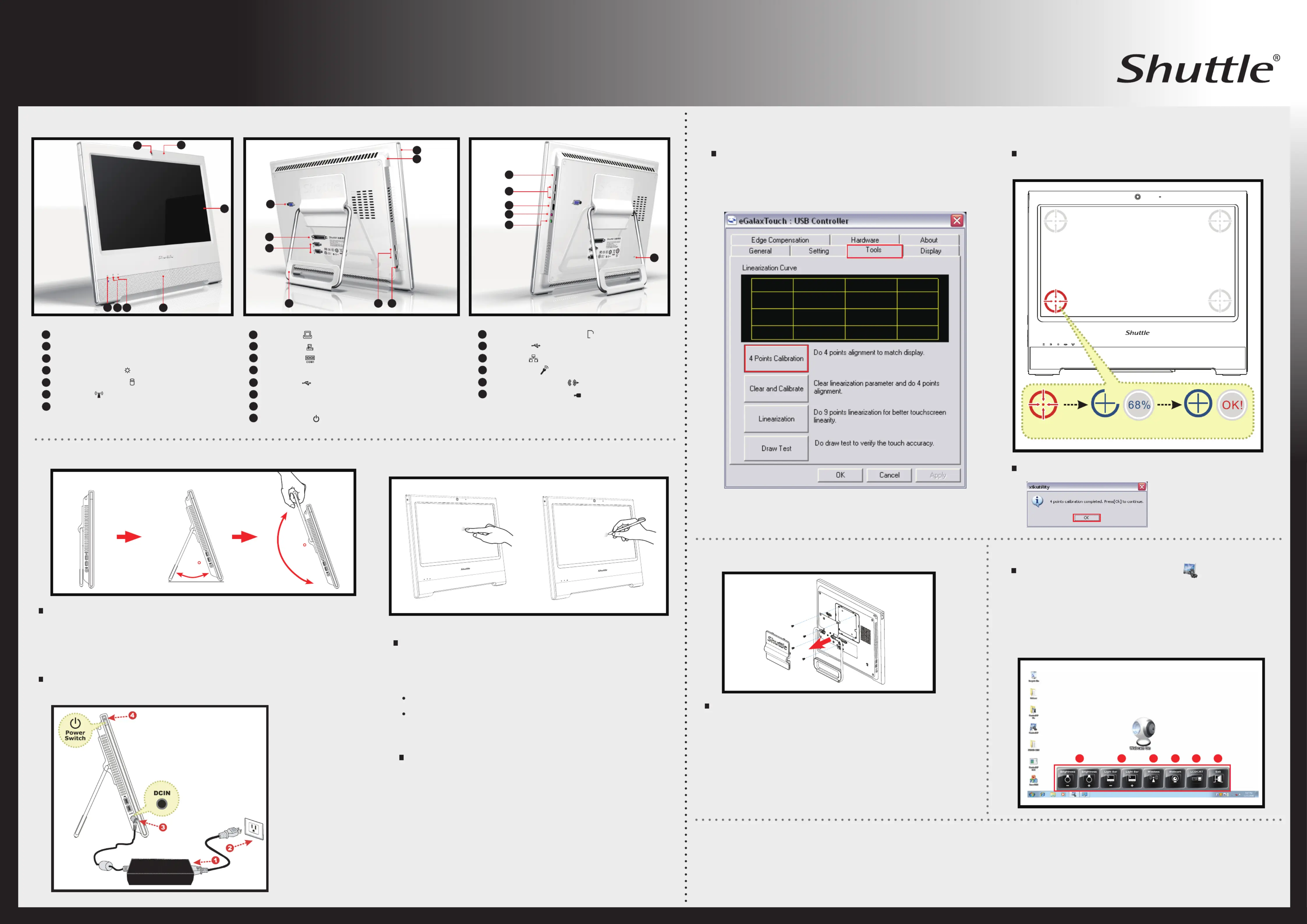

To placing on the desktop and carry your X50V2, do the following:

VESA mounting to the wall

Placing on the desktop

180

Brightness controls

Webcam

Microphone

LCD Display (Touch enabled for X50V2 Plus only)

3.2.1.

Front/Rear/Side View

Run the screen calibration program and correct 4 point locations

on screen with the panel.

Click Start / All Programs / eGalax Touch / Congure Utility

Select Tools 4 Points Calibration tab and click .

How to use Touch Panel (For X50V2 Plus only)

When the 4 points calibration completed, press to continue.OK

4 Point Calibration (For X50V2 Plus only)

X50V2 Plus brings digital life for an easy touch experience.Experience

the ease of managing your digital life with a few touches or the use of

the stylus pen.Your touch functions like a mouse device and all you

need to interact with the X50V2 Plus.

Touch and hold the center of the target.

Repeat on four corners and the screen will adjust automatically.

Cleaning the touch screen

Follow these rules for cleaning the outside and handling your

screen on the computer :

Turn off the system and disconnect all cables.

Use a damp, or cleaning cloth, soft, lint-free cloth with gentle

water only and gently wipe the screen surface.

Do not spray liquid directly on the screen.

Touch = left-click on the mouse

Touch and hold = right-click on the mouse

Touch Hold OK

Click the application of short cut on desktop or Click start

buttom All Programs Control AP folder Control AP / / /

(Please refer the gure after starting)

How to use Control AP

Follow the steps (1~3) below to connect the AC adapter to the DCIN jack.

Press the to turn on the system.Power Switch

Powering on the system

Stand / Handle

USB Ports

Power input

VGA Port

Printer Port

COM Ports

Stylus pen

Power Switch

DCIN

Audio Line-Out Port

MIC-In Port

LAN Port

4 in 1 Memory card reader

USB Ports

Place X50V2 on a at surface such as a table (Picture 1), and pull the stand

open until it angle of 30°. (Picture 2) When carry or move your X50V2, hold the

Top of the computer by its handle. (Picture 3)

Note: X50V2 can be mounted on a wall using a VESA compatible

100mm x 100mm wall/arm bracket.

X50V2 Plus / X50V2 PL. Quick Guide

【

English

】

If you are mounting your X50V2 to the wall, remove the ”

Shuttle” Cover on the back of X50V2 rst.

Unscrew 4 screws of the stand mount and remove the stand.

Standard VESA to let user mount it on the wall easily.

Please refer to the user guide of the wall/arm mount kit you

bought to install it.

Stereo speaker

WiFi LED

Kensington® Lock Port

Note: The product’s color and specication will depend upon the actually shipping product.

Hard disk drive LED

1513

05 06

Note: Descriptions of Control AP function:

1.Screen brightness control 2.Light Bar brightness control

3.Wireless ON/OFF 4.Web Camera ON/OFF

5.LCD/CRT switch 6.EXIT

01 02 03 04 05 06

E

Safety Information

Read the following precautions before setting up a Shuttle X50V2.

CAUTION

Do not walk on the power cord or allow anything to rest on it. The warranty does

not apply to the products that have been disassembled by users.

CAUTION

Danger of explosion if battery is incorrectly replaced. Replace only with the

same or equivalent type recommended by the manufacturer. Dispose of used

batteries according to the manufacturer’s instructions.

Produktspecifikationer

Varumärke:	Shuttle
Kategori:	Skrivbord
Modell:	X 5020TA Plus
Produkttyp:	Allt-i-ett-dator
Skärm diagonal:	15.6 "
Upplösning:	1366 x 768 pixlar
Pekskärm:	Ja
Processorfrekvens:	1.8 GHz
Processorfamilj:	Intel Atom®
Wi-Fi:	Ja
Wi-Fi-standarder:	802.11b, 802.11g, Wi-Fi 4 (802.11n)
Ljudsystem:	HD
Touch-teknik:	Enpunktsberöring
LED-bakgrundsbelysning:	Ja
Inbyggda högtalare:	Ja
Hörlursutgångar:	1
Certifiering:	CE, FCC, BSMI, R&TT
Full HD:	Nej
Inbyggd mikrofon:	Ja
Internminne:	2 GB
Inbyggd kamera:	Ja
Vikt (med stativ):	3600 g
Processor:	D525
Intel® Wireless Display (Intel® WiDi):	Nej
Processorns driftlägen:	64-bit
Processorns cache:	1 MB
Busstyp:	DMI
Maximalt internminne:	4 GB
Total lagringskapacitet:	320 GB
Intel® My WiFi Technology (Intel® MWT):	Nej
Intel® Hyper Threading Technology (Intel® HT Technology):	Ja
Intel® InTru™ 3D-teknik:	Nej
Intel® Insider™:	Nej
Intel® AES nya instruktioner (Intel® AES-NI):	Nej
Idle stater:	Nej
Intel® 64:	Ja
Intel® Virtualization Technology for Directed I/O (VT-d):	Nej
Intel® Trusted Execution Technology:	Nej
Processorkod:	SLBXC
Minnestyper som stöds av processorn:	DDR3 800 (SODIMM only); DDR2 667/800
Minneslayout:	1 x 2 GB
Minnesbandbredd som stöds av processorn (max):	6.4 GB/s
Antalet installerade hårddiskar:	1
FSB-paritet:	Nej
Physical Address Extension (PAE):	32 bit
Processorserie:	Intel Atom D500 Series
Intel® FDI-teknik:	Nej
Intel® Rapid Storage Technology:	Nej
BIOS-lösenord:	Ja
Typ av minneskort:	SD, SDHC, SDXC
Produktens färg:	Vit
HD-typ:	Stöds inte
Bredd (med stativ):	391.3 mm
Djup (med stativ):	36 mm
Höjd (med stativ):	327 mm
Inbyggd kortläsare:	Ja
processortillverkare:	Intel
Installerat operativsystem:	Windows 7 Home Premium
Datahastighet för Ethernet-LAN:	10, 100 Mbit/s
Antal LAN (RJ-45) anslutningar:	1
Temperatur vid drift:	0 - 35 ° C
Intervall för relativ operativ luftfuktighet:	0 - 60 %
processorsockel:	BGA 559
Processorns kodnamn:	Pineview
Intel® Clear Video Technology för MID (Intel® CVT för MID):	Nej
Processorns cachetyp:	L2
Minneskanaler som stöds av processorn:	Single
Seriella portar:	2
Hållbarhetscertifiering:	RoHS, ENERGY STAR
Typ av internminne:	DDR3-SDRAM
3D kompatibilitet:	Nej
Totalt megapixel:	2 MP
Nätverksansluten (Ethernet):	Ja
Likströmsingång:	Ja
AC-adapter inkluderad:	Ja
Strömkabel ingår:	Ja
Intel Clear Video Technology:	Nej
Antal USB 2.0 anslutningar:	4
Moderkortets chipset:	Intel® NM10 Express
Native bildförhållande:	16:9
Processorkärnor:	2
Bluetooth:	Nej
Produktvikt (oz):	Ja
Typ av kabellåsanslutning:	Kensington
AC-adapter, nätspänning:	19 V
AC-adapter, maxbelastning:	2.1 A
Kvalitet på VGA (D-Sub) porten:	1
Systembuss, hastighet:	- GT/s
Processortrådar:	4
Processorlitografi:	45 nm
Stegning:	B0
Processor med ECC-stöd:	Nej
Värmeavledningseffekt (TDP):	13 W
T-junction:	100 ° C
Minne klockhastighet:	- MHz
Lagringsmedia:	HDD
Optisk enhetstyp:	Nej
Diskret grafikkortsmodell:	Ej tillgänglig
Ombord grafikkort:	Ja
Uttag för mikrofon/linje in:	Ja
Operativsystemets systemarkitektur:	32-bit
AC-adapter, effektförlust:	40 W
Intel® Stöldskydd Teknik (Intel® AT):	Nej
Intel® Turbo Boost Technology:	Nej
Förstärkt Intel Speedstep Technology:	Nej
Intel® Clear Video HD Technology (Intel® CVT HD):	Nej
Intel® Quick Sync Video Technology:	Nej
Intel® Flex minnesåtkomst:	Nej
Intel® Förbättrad Halt State:	Nej
Intel® VT-x med utökad Sida Tabeller (EPT):	Nej
Intel® Efterfrågan Baserad Växla:	Nej
Execute Disable Bit-säkerhet:	Ja
Termiska övervakningsteknik:	Nej
Processorns förpackningsstorlek:	22 x 22 mm
Stödda instruktionsset:	SSE2, SSE3, SSSE3
Inbäddade alternativ:	Ja
Intel Virtualization Technology (VT-x):	Nej
Etisk processor (Conflict Free):	Nej
Intel® Dual Display Kan Teknik:	Nej
Intel® Snabb Memory Access:	Nej
ARK-ID för processor:	49490
Högsta internminne som stöds av processorn:	4 GB
Antal installerade lagringsenheter:	1
Hårddiskens gränssnitt:	SATA
Lagringsenhetens gränssnitt:	SATA
Mus inkluderad:	Nej
Tangentbord inkluderat:	Nej
Autonomi läge:	Nej
AC-adapter, inspänning:	100 - 240 V
Drivrutiner medföljer:	Ja
64-bitars bearbetning:	Ja
AC-adapter, frekvens:	50/60 hz
Antal Die Transistorer:	176 M
Die-storlek:	87 mm ²
L2-cache:	1 MB
Flerpunktsberöring:	Nej
