Sida 1/3

NOTICE

T h e i n f o r m a t i o n c o nt a i n e d i n t h i s d o c u m e n t

is subject to change without notice. Smart-AVI makes

no warranty of any kind with regard to this material,

including but not limited to, implied warranties of

merchantability and fitness for any particular purpose.

Smart-AVI will not be liable for errors contained herein or for

incidental or consequential damages in connection with the

furnishing, performance or use of this material.

No part of this document may be photocopied, reproduced or

translated into another language without prior written consent

from Smart-AVI.

For more information, visit www.smartavi.com.

SmartAVI, Inc. / Twitter: smartavi

2840 N. Naomi Ave. Burbank, CA 91504

Tel: (818) 565-0011 Fax: (818) 565-0020

http://www.SmartAVI.com

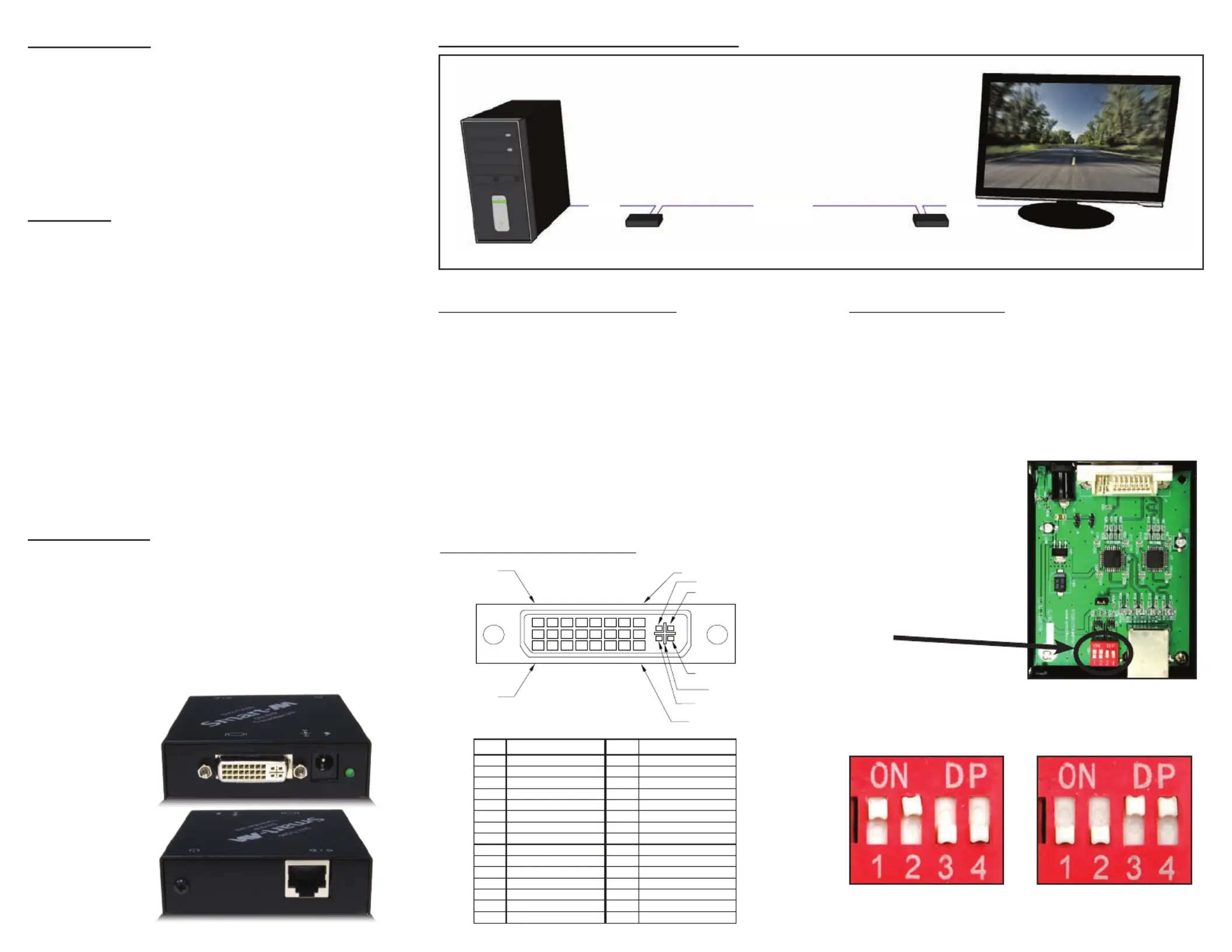

The DVX-200 is a DVI-D video extender

system (transmitter and receiver) designed

to broadcast high-denition DVI-D signals

up to 275 feet using inexpensive STP cabling.

DVX-200

DVI-D Extender

up to 275 feet over STP Cable

www.smartavi.com

Installation

Manual

What’s in the Box?

Technical Specications

VIDEO

Format DVI-D Single Link

Maximum Pixel Clock 165 MHz

Input Interface (TX) (1) DVI-D 29-pin female

Output Interface (RX) (1) DVI-D 29-pin female

Resolution Up to 1920 x 1200 @60Hz

DDC 5 volts p-p(TTL)

Input Equalization Automatic

Input Cable Length Up to 20 ft.

Output Cable Length Up to 20 ft.

OTHER

Power External 100-240 VAC/5VDC2A @10W

Dimensions 3 in W x 1 in H x 3.75 in D

Weight 0.5 lb

Operating Temp. 0-55 °C (32-131°F)

Storage Temp. -20-85 °C (-4-185 °F)

Humidity Up to 95%

The following is the wiring standard for terminating UTP/STP

cable using RJ-45 connector:

Connectors: RJ-45

Capacitance: 14 pf/ft (46.2 pf/m)

Conductor Gauge: 24 AWG

Impedance: 100 +/- 15 ohms

Pair 1 Pins 1 & 2

Pair 2 Pins 3 & 6

Pair 3 Pins 4 & 5

Pair 4 Pins 7 & 8

Supported Resolutions

RESOLUTION REFRESH RATE

640 x 480 85 Hz

800 x 600 85 Hz

1024 x 768 85 Hz

1152 x 870 75 Hz

1280 x 768 75 Hz

1280 x 960 60 Hz

1280 x 1024 60 Hz

1600 x 1200 60 Hz

1920 x 1200 60 Hz

PART NO. QTY DESCRIPTION

DVX-RX200 DVX-200 Receiver. DVI Receiver over CAT6

STP

DVX-TX200 DVX-200 Transmitter. DVI Transmitter over

CAT6 STP

DVI-D Cable 1 6ft MM DVI-D

Power Supply 2 PS5VDC2A

User Manual 1
