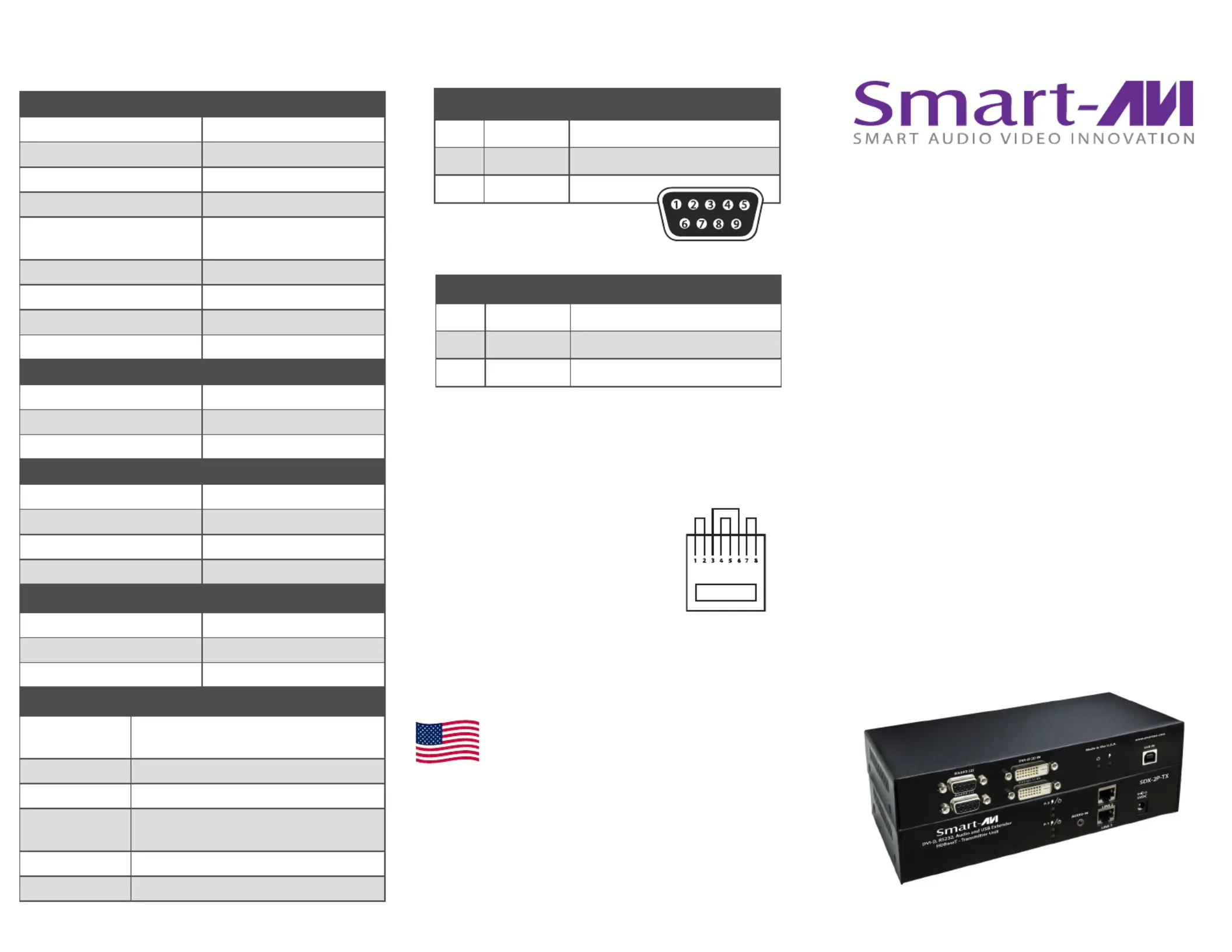

USER MANUAL

SDX- 2P

EXTEND DUAL DVI-D, DUAL RS232,

USB KEYBOARD, MOUSE AND

AUDIO UP TO 400 FEET OVER

DUAL CAT5/5E/6 CABLE

VIDEO

Format (2) DVI-D Single Link

Maximum Pixel Clock 165 MHz

Input Interface (TX) (2) DVI- -pin (Female) D 29

Output Interface (RX) (2) DVI- -pin (Female) D 29

Resolution Up to 1920 x 1200

@60Hz

DDC 5 volts p-p(TTL)

Input Equalization Automatic

Input Cable Length Up to 20 ft.

Output Cable Length Up to 20 ft.

RS232

Input Interface (2) DB9 (Female)

Output Interface (2) DB9 (Male)

Control @ 115 Kbps

OTHER

Power External 100-240 VAC/5VDC4A

@20W

Dimensions 8.25 in W x 1 in H x 3.5 in D

Weight 4 lbs.

Operating

Temp.

0-55 °C (32-131°F)

Storage Temp. - -85 °C (-4-185 °F) 20

Humidity Up to 95%

AUDIO

Signal Type Stereo Audio

Bandwidth 15MHz, 0dB

Impedance 100 Ohm

Connector 3.5 mini jack, Female

TECHNICAL SPECIFICATIONS

SUPER RANGE HDBaseT

DUAL DVI-D, DUAL

RS232, AUDIO AND USB

KEYBOARD AND MOUSE

EXTENDER

USB

Signal Type USB 1.1

Input Interface (TX) (1) USB Type B (Female)

Output Interface (RX) (2) USB Type A (Female)

RECEIVE ON DB9 MALE

PIN # NAME DESCRIPTION

2 RxD Receive Data on DB9 Male

3 Transmit Data on DB9 Male TxD

5 SGND Ground

PIN # NAME DESCRIPTION

2 Transmit Data on DB9 Female TxD

3 RxD Receive Data on DB9 Female

5 SGND Ground

TRANSMIT ON DB9 FEMALE

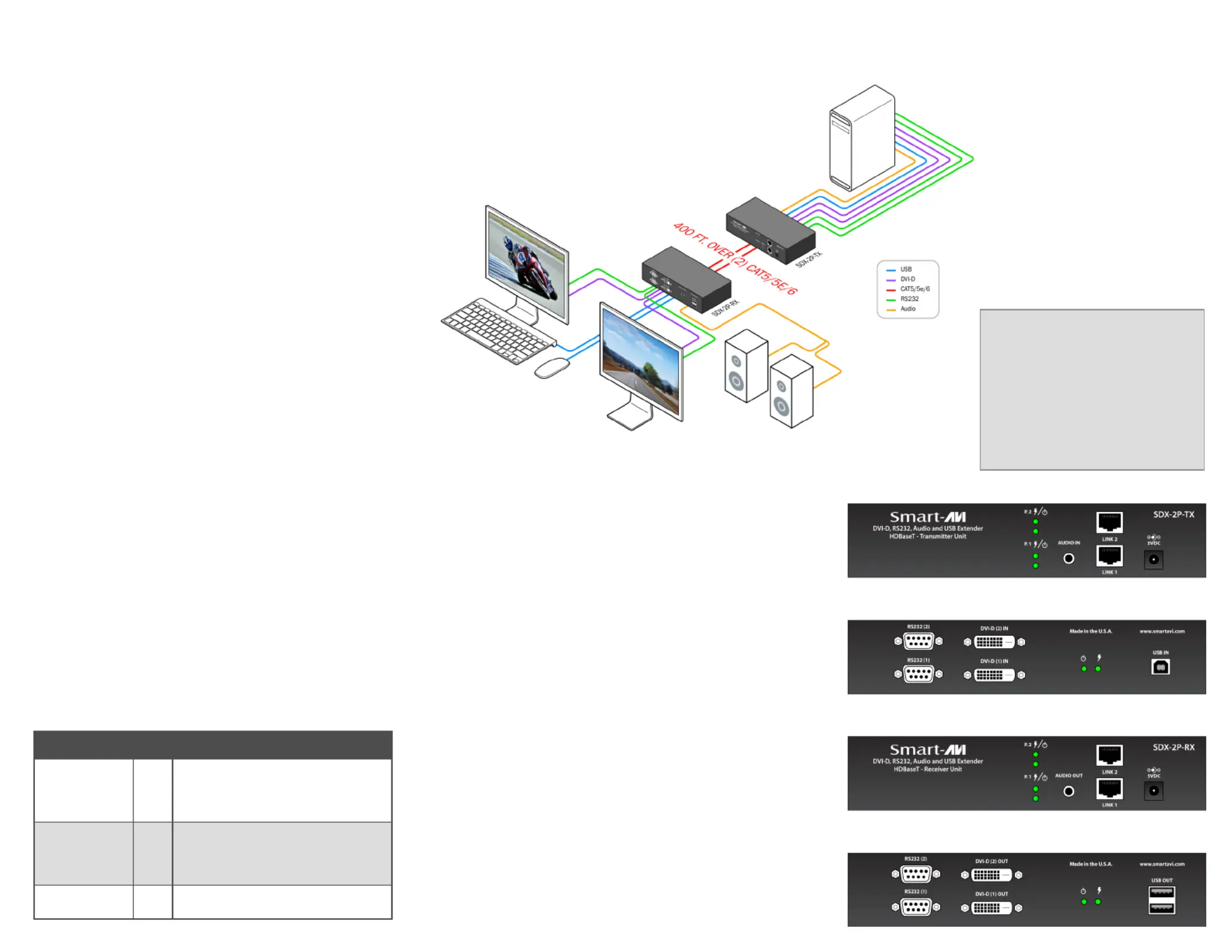

PREPARING AND CONNECTING SYSTEM

CAT5 CABLE

Following is the wiring standard for terminating CAT 5

cable using RJ-45 connector:

Pair 1 Pins 1 & 2

Pair 2 Pins 3 & 6

Pair 3 Pins 4 & 5

Pair 4 Pins 7 & 8

Connectors: - RJ 45

Capacitance: 14 pf/ft (46.2 pf/m)

Conductor Gauge: 24 AWG

Impedance: 100 +/- 15 ohms

800.AVI.2131

Tel: (818) 503-6200 Fax: (818) 503-6208

11651 Vanowen St. North Hollywood, CA 91605

SmartAVI.com

Designed and Manufactured in the USA

Produktspecifikationer

Varumärke:	Smart-AVI
Kategori:	AV extender
Modell:	SDX-2P-RX
LED-indikatorer:	Ja
Upplösning:	1920 x 1200 pixlar
Maximal upplösning:	3840 x 2160 pixlar
Modell:	AV-mottagare
Uteffekt:	4 A
Driftspänning:	5 V
3,5 mm in:	Ja
Seriellt gränssnitt:	RS-232
Produktens färg:	Svart
Temperatur vid drift:	0 - 55 ° C
Temperaturintervall (förvaring):	-20 - 85 ° C
Seriella portar:	2
AC-inspänning:	100 - 240 V
Mottagarvikt:	227 g
Mottagare (B x D x H):	130 x 92 x 25.4 mm
DVI ingångar:	2
