Firmenanschrift aufbewahren - Nicht geeignet für Kinder unter 3 Jahren! - Verschluckbare
Kleinteile! Not suitable for children under 3 years! - Keep the address of the company -
Contains small parts! Ne convient pas pour les enfants de moins Veuillez conserver l'adresse -
de trois ans! - Contient de petites pièces pouvant être absorbées! Niet Adres bewaren -
geschikt voor kinderen beneden 3 jaar! - Kleine onderdelen Kunnen worden ingeslikt!
SOL-EXPERT group, C.Repky - Mehlisstrasse 19 - D-88255 Baindt
Tel.: +49 (0)7502 - 94115-0 - Fax: +49 (0)7502 - 94115-99
info@sol-expert-group.de - www.sol-expert-group.de
SOL-EXPERT
group
group
10+
No. 74500
MADE IN EUROPE
Bitte führen Sie die Bauteile nach
Ablauf der Gebrauchszeit entsprechend
zertifizierten Versorgern zu!
~75 ~75
~ 2 mm
Lötbausatz Goldene Mitte
Soldering kit golden middle
1 2
3
Drähte auseinanderbiegen
Bend the wires apart
Bauteil bestücken
Fit component
Löten
Solder
Bauteiledrähte einkürzen
Trim component wires
4
Löten, aber richtig / How to solder
ü
Aufbauanleitung
als Video /
Assembly tutorial
as a video
Cool
!
Löttipps als Video /
Soldering tips
as a video:
Bewahre diese Bedienungsanleitung für den späteren Gebrauch sicher auf! Sie enthält wichtige
Informationen - Der Bausatz ist lediglich für den Batteriebetrieb vorgesehen. Schließe den
Bausatz niemals an 230 V Netzspannung an! Es besteht absolute Lebensgefahr! -
Beim Löten werden der Lötkolben, das Lötzinn und auch die Bauteile, die gelötet werden,
sehr heiß. Sei deshalb besonders vorsichtig! - Verwende beim Löten immer eine Lötunterlage!
Das verhindert das Wegrutschen der Bauteile und der Platine. - Um den Lötkolben während
des Aufbaus sicher aufzubewahren, empfehlen wir einen Lötständer.
WICHTIGE SICHERHEITSHINWEISE! (English s. page 4!)
Wir empfehlen bei
Kindern und
Jugendlichen:
Betreuung des Aufbaus
und des Lötvorgangs durch
eine erwachsene Person!
!
SOL-EXPERT
group
group
SOL-EXPERT group, C.Repky
Mehlisstrasse 19, D-88255 Baindt
Tel.: +49 (0)7502 - 94115-0
Fax: +49 (0)7502 - 94115-99
info@sol-expert-group.de
www.sol-expert-group.de
Bitte führen Sie die Bauteile nach Ablauf
der Gebrauchszeit entsprechend
zertifizierten Versorgern zu!
Nice to build!
Nice to build!

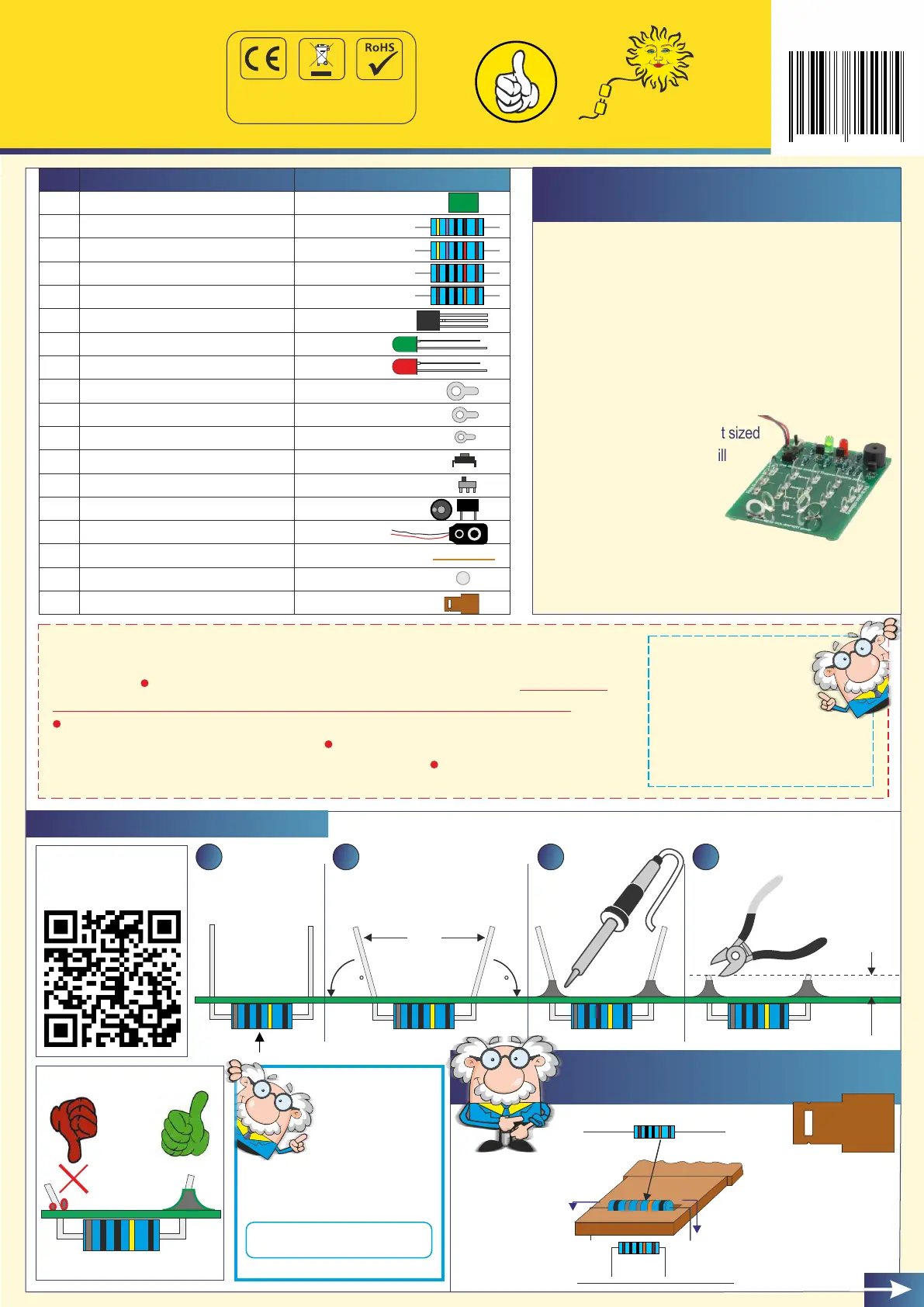

Qty Bauteil / Part Value
1 Platine / Circuit board 74500 (85 x 60)
2 Widerstand / Resistor (R1, R4) 470 Ohm
2 Widerstand / Resistor (R2, R3) 47K Ohm
2 Widerstand / Resistor (R5-R6) 10K Ohm
1 Widerstand / Resistor (R7) 100K Ohm
1 LED 5 mm (LED1) grün / green
3 Transistor (T1-T3) BC547B
1 LED 5 mm (LED2) rot / red
10 Lötöse / Solder lug M6
5 Lötöse / Solder lug M4
5 Lötöse / Solder lug M5
1 Batteryclip (BT1) 9 Volt
1 Messingdraht / Brass wire 15 cm
4 Klebefüsse / Adhesive feet 4 mm
1 Schalter / Switch (SW2) EG1218
1 Biegehilfe / Bending aid Holz / wood
1 Summer / Buzzer (BZ1) 9 Volt
1 Taster / Button (SW1) 3301
BC547B
-
-
++
+
4 0 3 7 3 7 3 7 4 5 0 0 5
Was zum Aufbau noch
benötigt wird:
Lötkolben, Lötzinn, Pinzette, Seitenschneider
You will also need:
Soldering iron, solder, tweezers, side cutters
Function: Guide the brass wire cleverly through the
centre of the eyelets without it touching two eyelets at the
same time. If this happens, the red LED lights up and you
have to start again. 3 different sized
eyelets require increasing skill
and concentration.
Funktion: Führe den Messingdraht geschickt durch die
Mitte der Ösen, ohne das dieser zwei Ösen zur selben
Zeit berührt. Geschieht dies, leuchtet die rot LED auf und
Du musst von vorne anfangen. 3 unterschiedlich große
Ösen erfordern zunehmend Geschick und Konzentration.
www.sol-expert-group.de

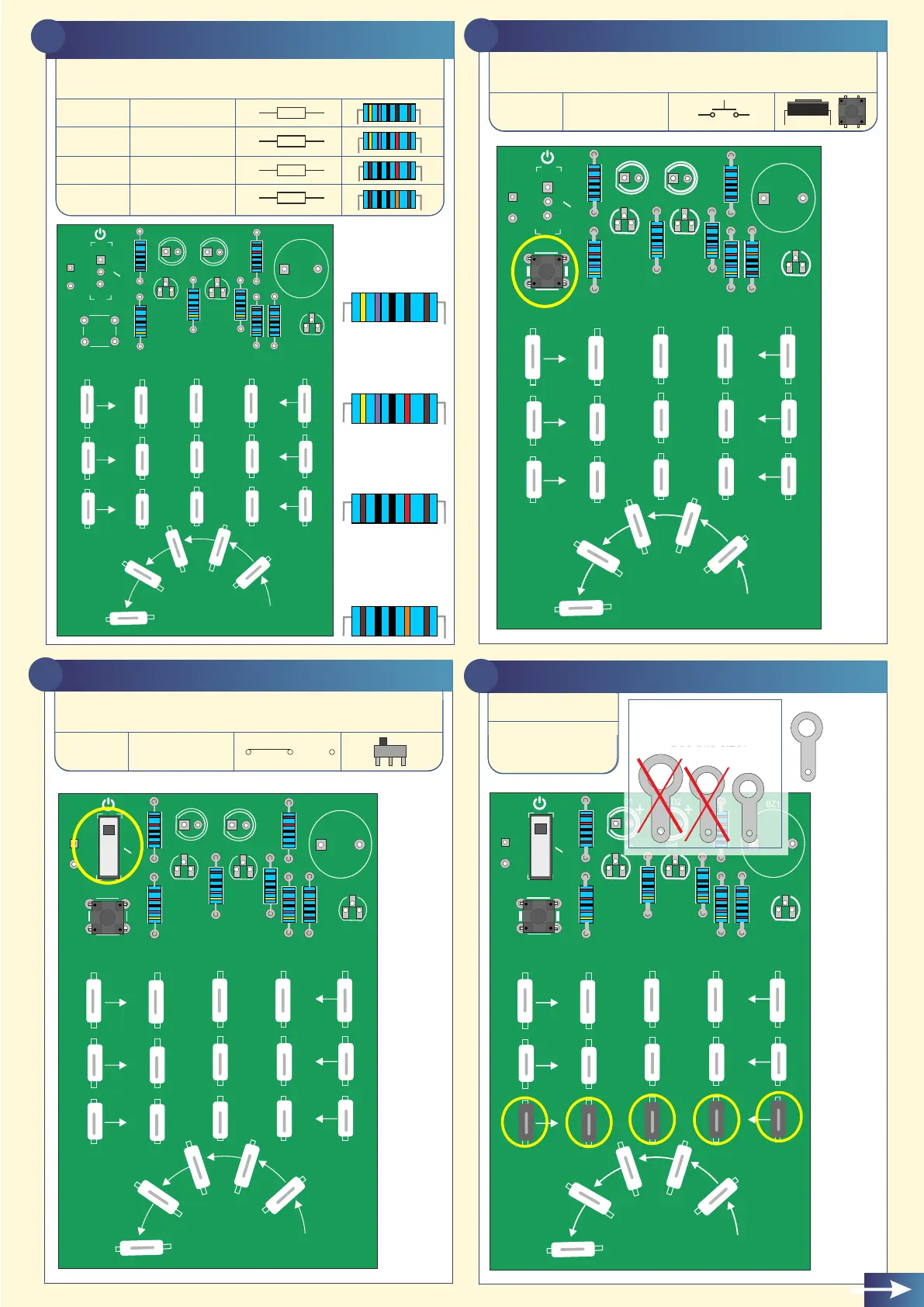

Biege jetzt alle Widerstände vor
Now bend all resistors forward
ü
R1-R7
Jetzt gehts los
mit der Arbeit! /
Now let's get
to work!
Widerstand in
Biegehilfe einlegen
und Beinchen nach
unten biegen. / Place
resistor in bending aid
and bend legs
downwards.
Biege jetzt alle Widerstände vor
Now bend all resistors forward
ü
R1-R7
Jetzt gehts los
mit der Arbeit! /
Now let's get
to work!
Widerstand in
Biegehilfe einlegen
und Beinchen nach
unten biegen. / Place
resistor in bending aid
and bend legs
downwards.
