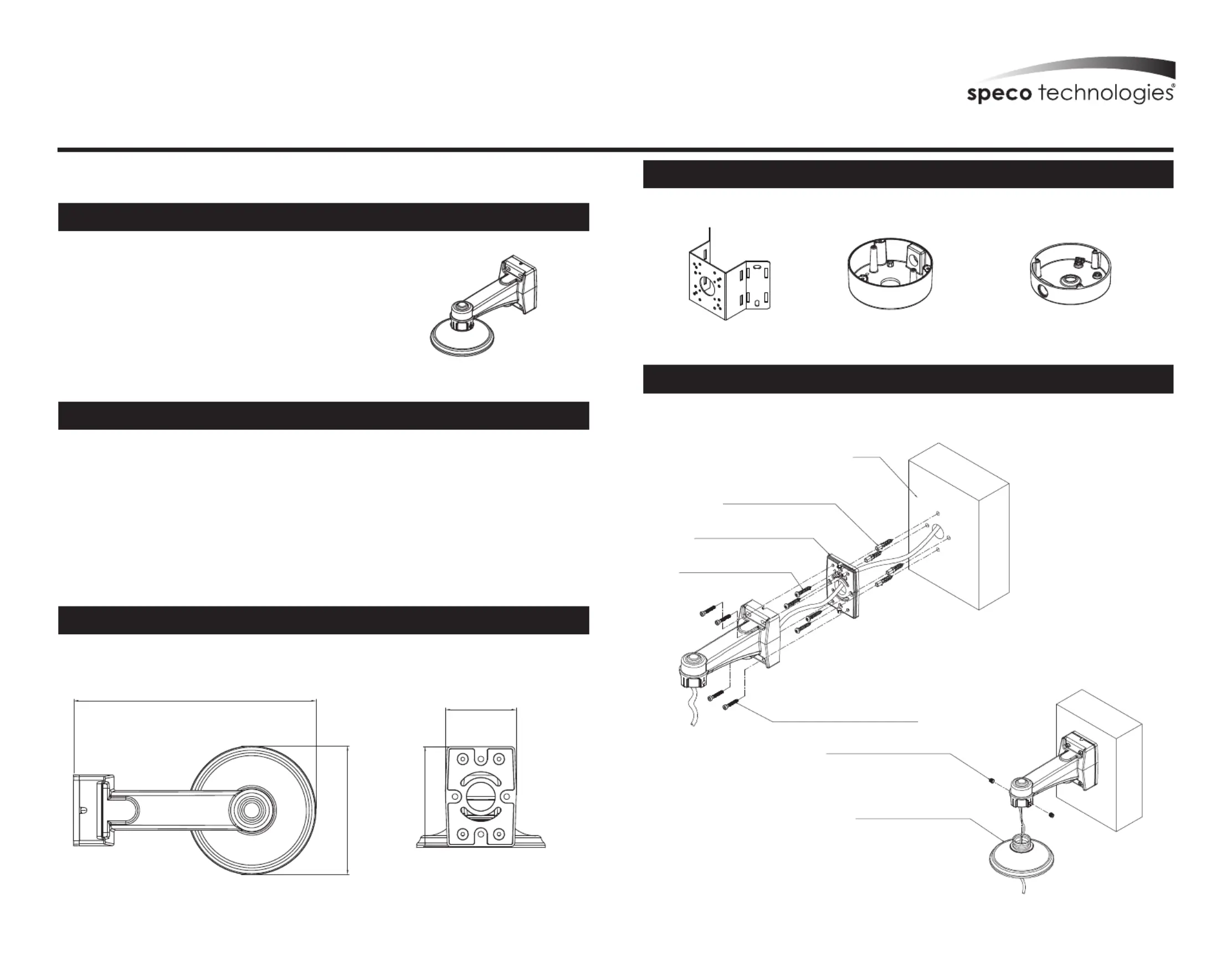

Sida 1/2
Compatible Model
Optional Accessories
Installation Instruction Diagram
s
Dimensions
• CVC5300DPVF
• CVC5845DNV, CVC5945DNV
• CVC5735DNV, CVC5835DNV, CVC5935DNV
• HT7246iHR, HT7247iHR, HT7250iHR
• HT7248FFi, HTD8FFi
• HTINTD8, HTINTD9, HTINTD10
• OINT03D1G
Wall Mount
The following items are included in this package.
• INTWM / INTWMW
• 1 Base Sponge Adaptor
• 1 Bracket Dome Adaptor
• 1 Wall Bracket Adaptor
• 3 Machine Screws M4 x 15
• 3 Machine Screws M4 x 22
• 2 Machine Screws M4 x 18
• 4 Tapping Screws 6 x 40
• 1 Wrench
• 4 Hexagon Socket Screws M5 x 30
• 2 Hexagon Socket Screws M8 x 8
• 4 Plastic Anchor 8 x 40
Side ViewFront View
INTWM / INTWMW
Package Contents
200 New Highway, Amityville N 11701Y
800.645.5516 / www.specotech.com
Installation Guide
5.59” dia
4.35”
10.53”
3.07”
WALL
PLASTIC ANCHOR 8X40, 4EA
ADAPTOR BRACKET ASSEMBLY
TAPPING SCREW 6X40, 4EA
HEXAGON SOCKET SCREW M5X30, 4EA
MACHINE SCREW SET M8X8, 2EA
WALL BASE_BRACKET ASSEMBLY
1-1. Install mount onto the wall by using the screws provided.
INTCM
Pole/Corner Mount
CVCJBD
Dome Junction Box
JB03TG
Large Round Junction Box

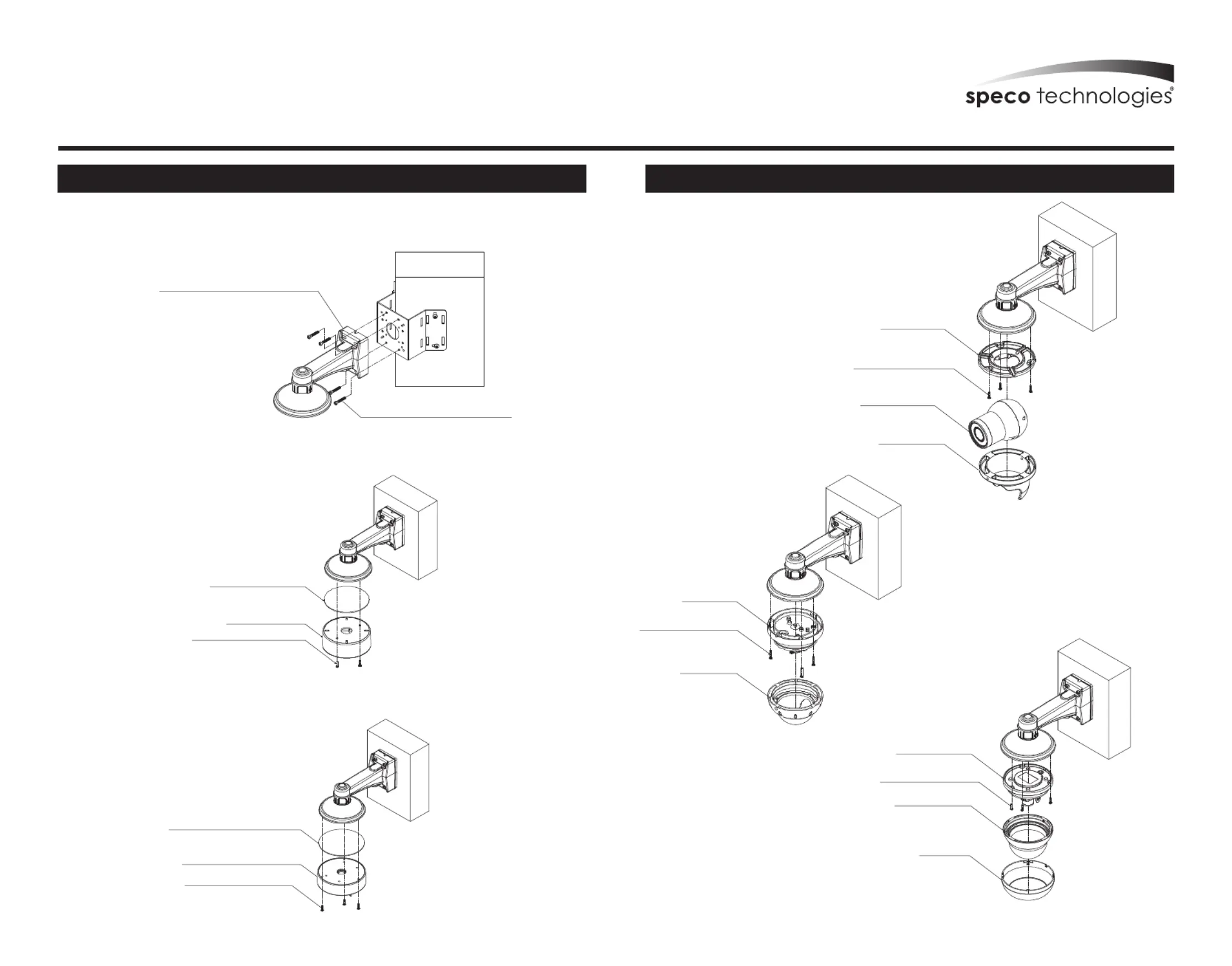

Installation Instruction Diagram Installation Instruction Diagram
INTWM / INTWMW
200 New Highway, Amityville NY 11701
800.645.5516 / www.specotech.com
Installation Guide
MACHINE SCREW M4X22, 3EA
BASE ASSEMBLY
BODY ASSEMBLY
MACHINE SCREW M4X15, 3EA
DOME BODY ASSEMBLY
OUTER COVER
DOME BASE ASSEMBLY
2. Arrange each piece as shown in the image below.
3. Fasten the camera onto the mount.
*Compatible models
CVC5845DNV(W)
CVC5945DNV(W)
CVC5300DPVF(W)
HTD8FFi
HTINTD8(W)
HTINTD9(W)
HTINTD10(W)
OINT03D1G
*Compatible models
HT7246iHR
HT7247iHR
HT7250iHR
HT7248FFi
*Compatible models
CVC5735DNV(W)
CVC5835DNV(W)
CVC5935DNV(W)
MACHINE SCREW M4X15, 3EA
TURRET BASE
TURRET ASSEMBLY
TURRET BODY
1-2. Install INTCM onto pole or wall.
1-3. Install mount onto INTCM as shown in the image below.
MACHINE SCREW M4X15, 3EA
TURRET JUNCTION ASSEMBLY
TURRET JUNCTION BASE SPONGE
MACHINE SCREW M4X15, 2EA
HEXAGON SOCKET SCREW M5X30, 4EA
DOME WALL BASE BRACKET ASSEMBLY
JUNCTION ASSEMBLY
JUNCTION BASE SPONGE
1-3. Install INTWM onto ceiling.
1-4. Install CVCJBD junction box onto INTWM as shown in the image below.
1-5. Install INTWM onto ceiling.
1-6. Install JB03TG junction box onto INTWM as shown in the image below.
