Sida 1/6

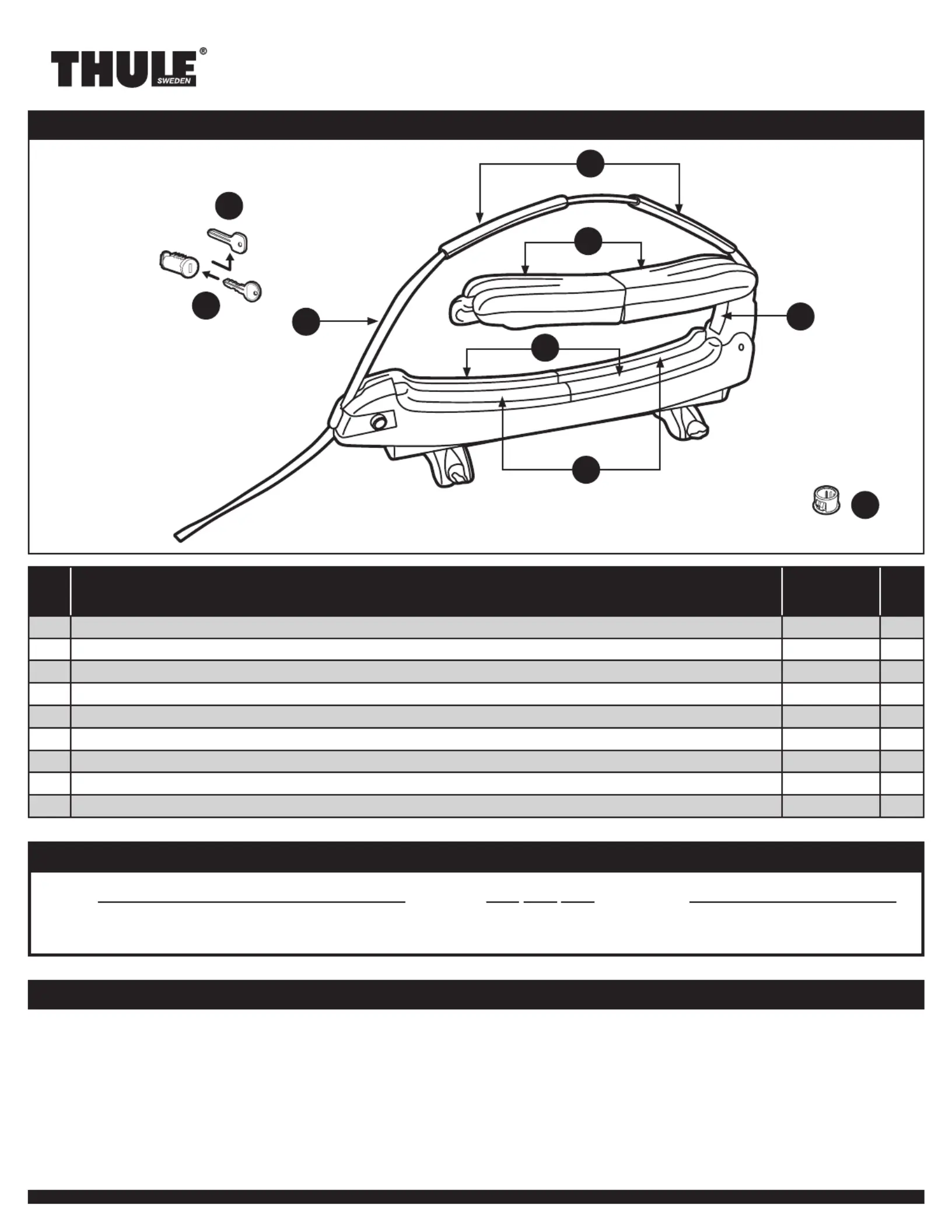

5015871_01 1 of 4

DOUBLE-DECKER 809

part

pièce

parte

description

descripcion

part number

numéro de pièce

numero de parte

qty.

qté

cant.

strap assembly / / sangle conjunto de correa

752-109-2001 2

chafe guards / / dispositif antifrottement protectores contra desgaste

852-2946-001 4

middle pads / / coussinets centraux almohadillas intermedias

853-7979 4

base pad right / / coussinet de base droit base acolchada derecha

853-7968 4

base pad left / / coussinet de base gauche base acolchada izquierda

853-7969 4

upper hinge pad / / coussinet de charnière supérieur acolchado de la bisagra superior

853-7982 2

lock plug / / bouchon de verrouillage tapón de bloqueo

853-3160 2

lock cylinder and key / / verrou et clé cerradura de cierre y llave

— 4

change key / / clé de rechange llave de cambio

853-1251 1

PARTS INCLUDED • • PIÈCES INCLUSES PIEZAS INCLUIDAS

WARNINGS / LIMITATIONS • AVERTISSEMENTS / LIMITATIONS •ADVERTENCIAS / LIMITACIONES

• Load bars must be at least 24" (610mm) apart for

safe use.

• Do not exceed weight limitation of racks or factory

installed bars.

• Ensure load carrier or factory cross bars are

properly installed and tight to vehicle.

• Failure to follow above guidelines voids warranty.

• Les barres de charge doivent être écartées de 610 mm

(24 po) au minimum pour garantir une utilisation sans

risques.

• Ne dépassez pas la limite de poids de la galerie ou des

barres installées en usine.

• Assurez-vous que la galerie ou les barres transversales

sont correctement installées et bien fixées au véhicule.

• La garantie sera nulle et non avenue en cas de non-

respect des consignes antÈrieures.

• Para un uso seguro las barras de carga deben tener

una separación de por lo menos 61 cm (24 pulg.).

• No sobrepase los límites de peso del portacargas ni

de las barras instaladas en fábrica.

• Asegúrese de que el portacargas o las barras

transversales de fábrica estén instalados y sujetos

correctamente al vehículo.

• Se anular la garantÌa si no siguen las directrices

anteriores.

PRODUCT REGISTRATION / / ENREGISTREMENT DE PRODUIT REGISTRO DE PRODUCTO

Model # Purchase Date / / Place of PurchaseXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX XXXXX XXXXX XXXXX XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX

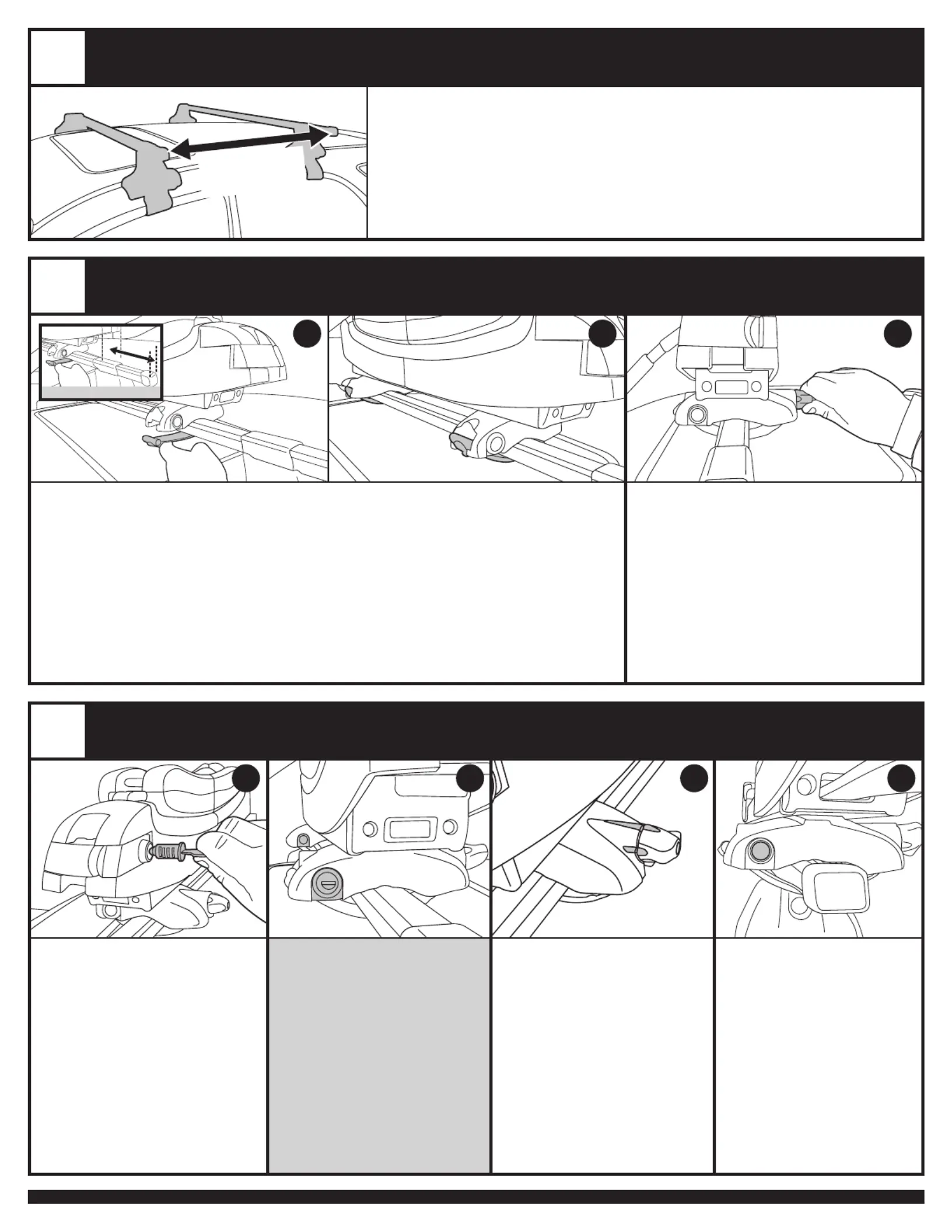

5015871_01 2 of 4

LOAD BAR SET UP

POSITIONNEMENT DES BARRES DE TOIT

DISPOSICIÓN DE LA BARRA DE CARGA

• Load bars should be at least 24" apart.

La distance entre les barres de toit doit être d’au moins 61cm (24po).

Las barras de carga deben quedar a 24” (61 cm) de distancia como mínimo.

ATTACH DOUBLE-DECKER

™

TO LOAD BARS

FIXATION DU DOUBLE-DECKER

SUR LES BARRES DE TOIT

MONTE EL DOUBLE-DECKER

™

SOBRE LAS BARRAS DE CARGA

• Position carrier so that front edge is no closer than 6" from the end of the load bar.

Placez le support de façon à ce que le rebord avant ne soit pas à plus de 15cm (6po) de l’extrémité de la barre

de toit.

Ubique el soporte de manera que el borde delantero no quede a menos de 6" (15 cm) del extremo de la

barra de carga.

• Wrap Speed-Link

™

strap under load bar and attach into Speed-Link

™

pocket.

Enroulez la sangle sous la barre de toit et la fixer dans la pochette Speed-Link

Enrolle la correa Speed-Link

™

por debajo de la barra de carga y engánchela en el alojamiento

Speed-Link

™

• Tighten ﬁrmly with knob.

Serrez fermement avec le bouton.

Ajuste firmemente con la perilla.

INSERT LOCKS

INSERTION DES VERROUS

INTRODUZCA LAS CERRADURAS

• Using Change Key, insert locks into

Double-Decker

™

carrier and

Speed-Link

™

En utilisant la clé de rechange,

insérez les verrous dans le support

Double-Decker

et le Speed-Link

Utilizando una Llave de cambio,

introduzca las cerraduras en el

soporte Double-Decker

™

y en el

Speed-Link

™

NOTE: Locks are only needed

in one of the front and

rear Speed-Links

™

REMARQUE: Des verrous ne sont

nécessaires que dans

l’un des Speed-Links

avant et arrière.

NOTA: Sólo se necesitan

cerraduras en el Speed-

Link

™

delantero o en el

posterior.

• Align ridges on the knob with the

Speed-Link

™

body before turning

lock into locked position.

Alignez les cannelures sur le

bouton avec le corps du Speed-

Link

avant de tourner le verrou

en position verrouillé.

Alinee el borde de la perilla con

el cuerpo del Speed-Link

™

antes

de hacer girar la cerradura a su

posición cerrada.

• Insert Lock Plug in the Speed-

Link

™

lock holes not receiving

locks.

Insérez le bouchon de

verrouillage dans les trous de

verrous laissés libres du le

Speed-Link

Introduzca el tapón de

bloqueo en los agujeros de

cierre Speed- Link

™

que

estén sin utilizar.

24" min.

61cm min. (24po)

24" (61 cm) mín.

6" / m15cm (6po) / 6" (15 cm)

A B C D

B C

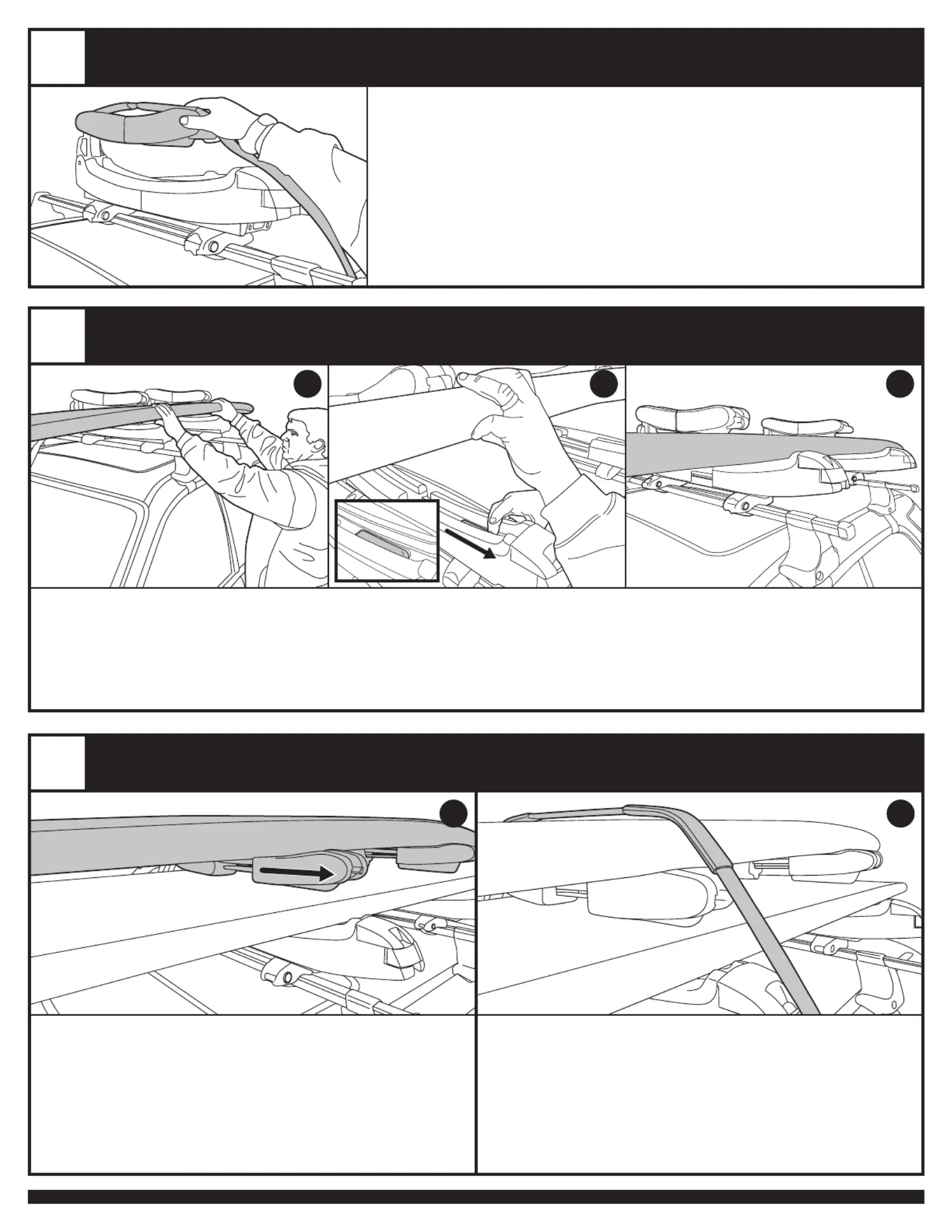

5015871_01 3 of 4

LOADING SURFBOARDS

CHARGEMENT DES PLANCHES DE SURF

CARGA DE TABLAS DE SURF

• Lift upper arm to mount ﬁrst board.

Soulevez le bras supérieur pour monter la première planche.

Levante el brazo delantero y cargue la primera tabla.

LOADING SURFBOARDS CONTINUED

CHARGEMENT DES PLANCHES DE SURF – SUITE

CONTINUACIÓN DE CARGA DE TABLAS DE SURF

• When carrying two surfboards position second board on top of upper arm.

Pads can be separated to adjust for width.

Lors du transport de deux planches de surf, placer la deuxième planche sur

le dessus du bras supérieur. Les coussinets peuvent être séparés pour ajuster

la largeur.

Cuando se transportan dos tablas de surf, ubique la segunda tabla sobre

el brazo superior. Las almohadillas pueden separarse para ajustar el

ancho.

• Position chafe guards on strap at the rails of the board.

Placez les dispositifs antifrottement sur la sangle à la hauteur des rails de

la planche.

Ubique los protectores contra desgaste de la correa sobre los rieles

de la tabla.

LOADING SURFBOARDS CONTINUED

CHARGEMENT DES PLANCHES DE SURF – SUITE

CONTINUACIÓN DE CARGA DE TABLAS DE SURF

• Place ﬁrst board in carrier with ﬁns forward and up. Width of carrier can be adjusted by pushing down on adjustment button and sliding locking half of carrier

towards you.

Placez la première planche dans le support; ailerons vers l’avant et vers le haut. La largeur du support peut être ajustée en appuyant sur le bouton d’ajustement et en faisant

glisser la moitié verrouillée du support vers vous.

Coloque la primera tabla sobre el soporte con las aletas hacia arriba y hacia delante. Se puede ajustar el ancho del soporte oprimiendo el botón de ajuste y haciendo
