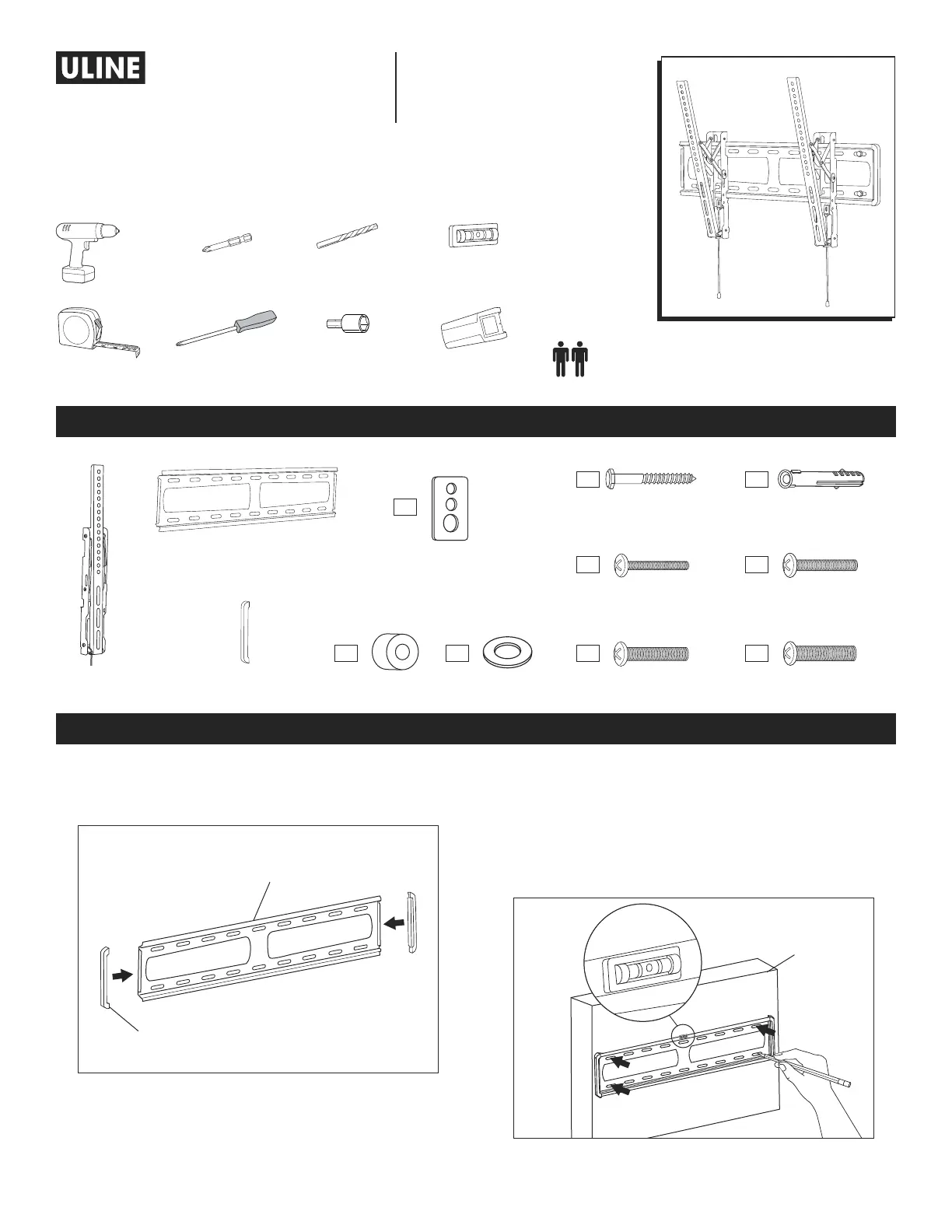

PAGE 1 OF 12 0922 IH-10160

H-10160

WALL MONITOR MOUNT –

32-80" TILTING

1-800-295-5510

uline.com

TOOLS NEEDED

Electric

Drill

3/16" Drill Bit

3/8" Drill Bit

Magnetic Level

(included)

13 mm

Socket

Stud Finder

Phillips

Screwdriver

Tape Measure

Phillips Head

Drill Bit

PARTS

Two-Person Assembly

Recommended

M4 x 25 mm Bolt x 4M5 x 25 mm Bolt x 4

Spacer x 4Washer x 4

Lag Screw x 4

M6 x 25 mm Bolt x 4M8 x 25 mm Bolt x 4

Wall Plate x 1

Plastic Cover x 2

Bracket x 2

Square Washer x 4

Plastic Anchor x 4

INSTALLATION

1. Attach plastic covers to both ends of the wall plate.

(See Figure 1)

Figure 1

ATTACHING TO CONCRETE WALL

1. Align wall plate in desired location. Place level on

top of wall plate to ensure it is leveled correctly.

Mark where holes for screws are to be located.

(See Figure 2)

Figure 2

Concrete

Wall

Wall Plate

Plastic Cover

Level

A6

A5B3A3A4

A1

A2

B1B2

Para Español, vea páginas 5-8.

Pour le français, consulter les pages 9-12.
