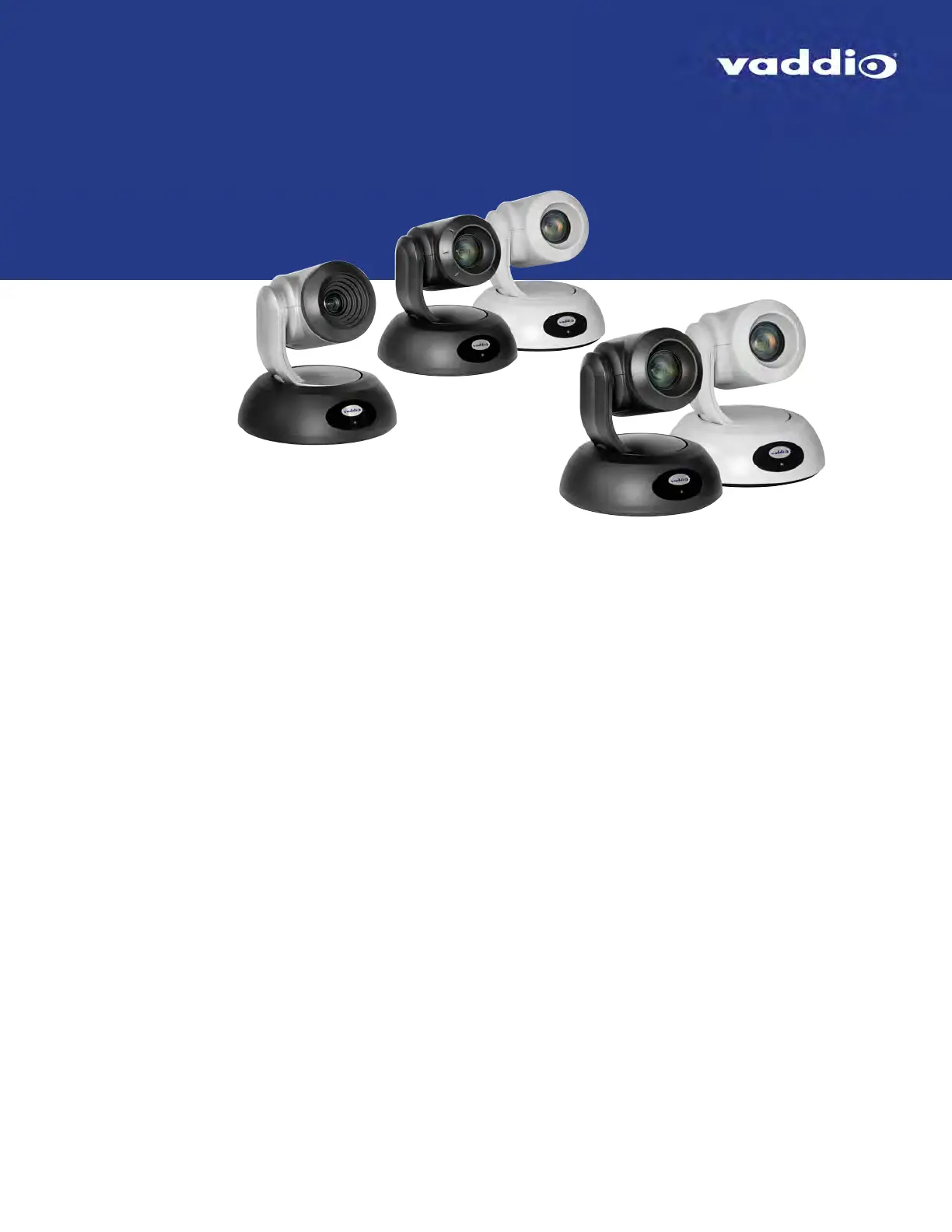

Complete Manual for

RoboSHOT CAT-5 Professional PTZ

Camera Systems

Including

RoboSHOT QCCU, RoboSHOT QUSB, RoboSHOT QMini,

RoboSHOT QDVI, RoboSHOT QSR, and RoboSHOT AVBMP

Document 411-0025-30 Rev. D

May 2019

Contents

Overview 1

What's in this Guide 2

Camera Features 2

Quick-Connect Features 3

Quick-Connect Universal CCU (QCCU) 3

Quick-Connect USB (QUSB) 3

Quick-Connect USB Mini (QMini) 4

Quick-Connect DVI/HDMI-SR (QDVI) 4

Quick-Connect SR (QSR) 4

Unpacking the Camera System 5

A Quick Look at the Camera 15

Front of the Camera 15

Back of the Camera – RoboSHOT 12 and RoboSHOT 30 16

Back of the Camera – RoboSHOT 12E CAT-5 and RoboSHOT 30E CAT-5 17

A (Quick) Look at the Quick-Connect Devices 18

Quick-Connect Universal CCU Interface 19

Quick-Connect USB Interface 21

Quick-Connect USB Mini Interface 22

Quick-Connect DVI/HDMI-SR Interface 23

Quick-Connect SR Interface 24

Installing the Camera and Quick-Connect Device 25

Don’t Void Your Warranty! 25

Before You Start 26

Installing the Wall Mount 26

About Ceiling-Mounted Cameras 26

Video Resolution Setting 27

Camera Behavior Settings – RoboSHOT 12 and RoboSHOT 30 28

Switch Settings for the Universal CCU 29

Switch Settings for the Quick-Connect USB 29

RS-232 Serial Communication Settings 30

RS-232 Connector Pin-Out 30

Cabling Notes 31

Connecting the Camera 31

Basic Connections: RoboSHOT QCCUSystem 32

Basic Connections: RoboSHOT QUSB System 33

Basic Connections: RoboSHOT QMini System 34

Basic Connections: RoboSHOT QDVI System 35

Basic Connections: RoboSHOT QSR System 36

Basic Connections: RoboSHOT AVBMP 36

Installing the Camera 37

Produktspecifikationer

Varumärke:	Vaddio
Kategori:	Videokonferenssystem
Modell:	RoboSHOT 12E
Vikt:	2200 g
Bredd:	179.1 mm
Djup:	171.5 mm
Höjd:	176.3 mm
Videoformat som stöds:	H.264
Videolägen som stöds:	720p, 1080i, 1080p
Maximal bildfrekvens:	60 fps
Snabbstartsguide:	Ja
Antal HDMI-portar:	1
Optisk sensorstorlek:	1/2.5 "
Bildsensortyp:	CMOS
Optisk zoom:	12 x
Maximal videoupplösning:	1920 x 1080 pixlar
vitbalans:	ATW, Auto, Indoor, Manual, One push, Outdoor
RS-232 port:	1
Bildförhållande:	3:2, 4:3, 16:9
Effektiv sensorupplösning:	8.51 MP
Horisontellt synfält (vidvinkel):	70.2 °
Horisontellt synfält (tele):	6.8 °
Antal USB 3.2 Gen 1 (3.1 Gen 1) Typ-B-portar:	1
Lutningsvinkel:	-30 - 90 °
Produktens färg:	Vit
HD-typ:	Full HD
Monteringssats:	Ja
brett dynamiskt omfång (WDR):	Ja
Antal LAN (RJ-45) anslutningar:	1
Temperatur vid drift:	0 - 40 ° C
Intervall för relativ operativ luftfuktighet:	20 - 80 %
Kabel inkluderad:	USB
Minimibelysning:	1.6 lx
Brännviddsintervall:	4.4 - 88.4 mm
Ljuddämpning:	Ja
Bakgrundsbelysningskompensation (BLC):	Ja
Strömkälla av typen:	PoE
Webbaserad adminstraion:	Ja
Upplösning vid filmning:	1280x720@50fps, 1280x720@60fps, 1920x1080@25fps, 1920x1080@50fps, 1920x1080@60fps
Harmonized System (HS)-kod:	85258900
PTZ-styrning:	Ja
Megapixel:	8.57 MP
Justering av fokus:	Auto/manuell
Autofokuseringslägen (AF):	Auto, Manual, One Push Trigger
Kamerans snabbaste slutarhastighet:	1/10000 s
Kamerans långsammaste slutarhastighet:	1 s
Bländarintervall (F-F):	2 - 3.8
Signal/brusförhållande (SNR):	50 dB
Panoreringsvinkel:	-160 - 160 °
Antal förinställningar för kamera:	16
Typ av förstärkning:	Auto/manuell
Fjärrkontrollsfunktion:	Ja
Nätverksstreaming:	Ja
Maximalt arbetsavstånd (vidvinkel):	229 mm
Panoreringshastighet (pan), max:	120 °/sek
Lutningshastighet (tilt), max:	120 °/sek
Lutningshastighet (tilt), min:	0.35 °/sek
Panoreringshastighet (pan), min:	0.35 °/sek
Antal slutarsteg:	16
