Sida 1/2
Vemer S.p.A.
I - 32032 Feltre (BL) • Via Camp Lonc, 16
Tel +39 0439 80638 • Fax +39 0439 80619
e-mail: info@vemer.it - web site: www.vemer.it
Manuale d’Uso
OROLOGIO ELETTROMECCANICO A CAVALIERI
Leggere attentamente tutte le istruzioni
Gli orologi elettromeccanici , e sono dispositivi di comando ARVO-D ARVO-ED ARVO-W
elettromeccanico che controllano un carico elettrico mediante programmi giornalieri
(Arvo-D/Arvo-ED) o settimanali (Arvo-W). Per i modelli ARVO-D e ARVO-W lo sportellino sul
frontale del dispositivo consente la sostituzione della batteria all’esaurimento della stessa.
Sono destinati ad operare in ambienti domestici e similari con grado di inquinamento normale.
AVVERTENZE DI SICUREZZA
1) Il dispositivo deve essere installato e messo in funzione da persona qualificata,
rispettando scrupolosamente gli schemi di collegamento riportati in questo manuale
2) Dopo l’installazione deve essere garantita la inaccessibilità ai morsetti senza l’uso di
appositi utensili
3) Prima di accedere ai morsetti di collegamento, assicurarsi che i conduttori non siano
in tensione
4) Non collegare o alimentare il dispositivo se qualche parte di esso risulta danneggiata
5) Il dispositivo deve essere installato e messo in funzione in conformità con la
normativa vigente in materia di impianti elettrici
6) Non utilizzare il dispositivo per scopi diversi da quelli indicati.
Codice Modello Descrizione
VP882500 ARVO-D
Orologio elettromeccanico giornaliero con riserva di carica
VP882510 ARVO-D
Orologio elettromeccanico giornaliero con riserva di carica - 12V
VE785500 ARVO-ED
Orologio elettromeccanico giornaliero senza riserva di carica
VP883300 ARVO-W
Orologio elettromeccanico settimanale con riserva di carica
CARATTERISTICHE TECNICHE
• Alimentazione:
- 230 V AC 50/60 Hz (codici VP882500, VE785500, VP883300)
- 12 V DC ±20% (codice VP882510)
• Assorbimento:
- 0,5 W (codici VP882500, VP883300)
- 0,5 W 20mA (codice VP882510)
• Portata dei contatti: 16 (4) A 250 V~
• Precisione di funzionamento: ± 1 secondo/giorno a 23°C
• Tipo di quadrante:
- ARVO-D/ ARVO-ED: 96 cavalieri
- ARVO-W: 84 cavalieri
• Tempo minimo di manovra:
- ARVO-D/ ARVO-ED: 15 minuti
- ARVO-W: 2 ore
• Precisione di manovra:
- ARVO-D/ ARVO-ED: ± 5 minuti
- ARVO-W: ± 30 minuti
• Comando manuale tramite selettore a 3 posizioni:
- Spento permanente (la programmazione impostata sarà ignorata)0
- Funzionamento automaticoA
- Acceso permanente (la programmazione impostata sarà ignorata)I
• Riserva di carica: 150 ore (batteria NiMH ricaricabile - sostituibile)
solo su e ARVO-D ARVO-W
• Temperatura di funzionamento: -10 °C ÷ +50 °C
• Classe di protezione: II
• Grado di protezione: IP20
• Contenitore: 2,5 moduli DIN
PROGRAMMAZIONE
• Sollevare il coperchio di protezione trasparente, posto sul frontale dell’orologio
• Posizionare tutti i cavalierini verso la parte interna della corona circolare (contatto 3-1 chiuso)
• Programmare l’intervento dell’orologio posizionando i cavalierini con un movimento orizzontale
dall’interno verso l’esterno (contatto 3-2 chiuso). Ciascun cavalierino corrisponde a 15 minuti di
manovra per l’ Arvo-D/Arvo-ED e 2 ore per l’Arvo-W.
• Il numero dei cavalierini spostati determina la durata della manovra
• Impostare l’orario corrente agendo direttamente sul disco dei minuti facendolo ruotare nel senso
indicato dalla freccia fino alla corrispondenza con l’indice orario
• Chiudere il coperchio di protezione
• Alimentare il dispositivo
• I modi di funzionamento possibili sono 3, selezionabili attraverso il selettore manuale posto sul
frontale dell’interruttore.
SOSTITUZIONE BATTERIA
• Per sostituire la batteria (solo su e ):ARVO-D ARVO-W
- scollegare l’alimentazione
- estrarre il porta batteria
- sostituire la batteria
- collegare l’alimentazione
• Usare solo batterie tipo V80H
• Gettare le batterie esauste rispettando le disposizioni di legge
vigenti in relazione allo smaltimento dei rifiuti pericolosi.
NORME DI RIFERIMENTO
La conformità alle Direttive Comunitarie
2014/35/UE (LVD)
2014/30/UE (EMCD)
è dichiarata in riferimento alla Norma Armonizzata:
• CEI EN 60730-2-7

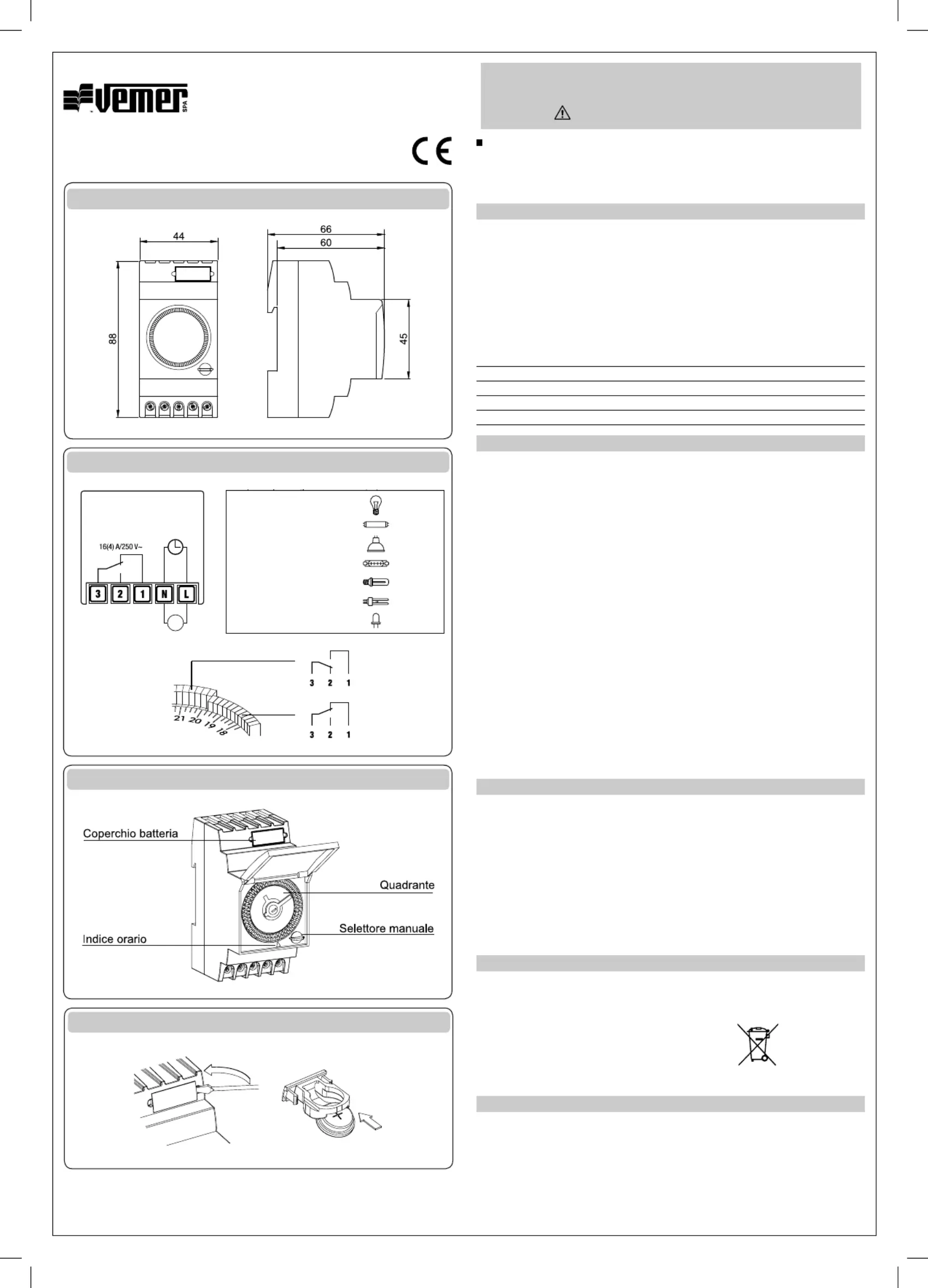

DIMENSIONI
SCHEMA DI COLLEGAMENTO
SOSTITUZIONE BATTERIA
ISCOM048-1910
DESCRIZIONE
A
l
i
m
e
n
t
a
z
i
o
n
e
Incandescenti
3000 W
Fluorescenti (neon)
1200 VA
Alogene bassa tensione
2000 VA
Alogene a 230 V
~ 3000 W
Basso consumo (CFL)
1000 VA
Basso consumo (CFL)
900 VA
Led
200 VA
Mod. ARVO-D
Mod. ARVO-ED
Mod. ARVO-W
