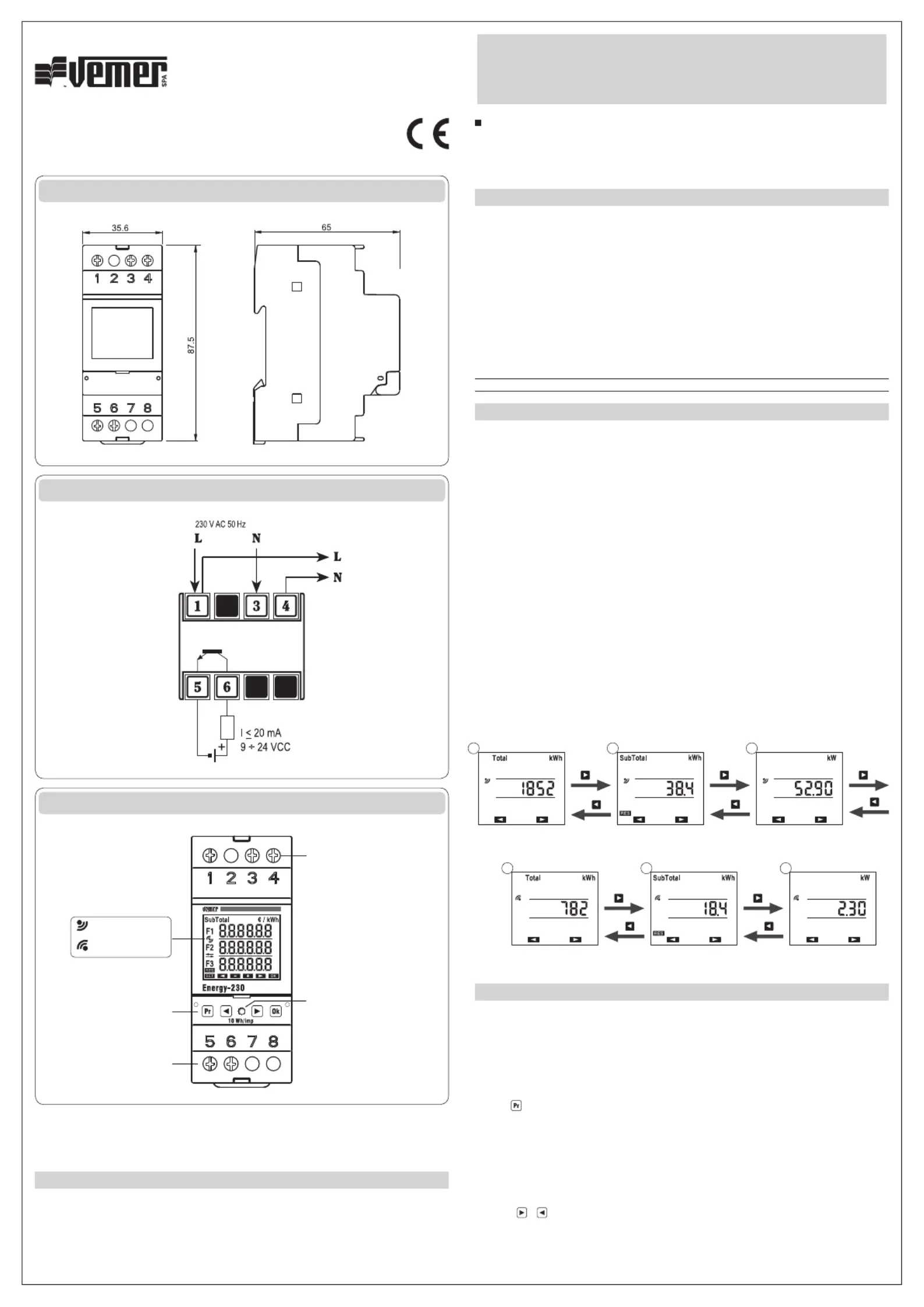

V3IS00854-011

Mod. Energy-230 D40

Il contatore statico di energia è un dispositivo elettronico per il conteggio Energy-230 D40

dell’energia attiva sia prelevata che immessa in rete nei sistemi monofase a 230Vac. E’ destinato ad

operare in ambienti con categoria di sovratensione III e grado di inquinamento 2, secondo la norma

EN 61010-1. Il contatore Energy-230 D40 è conforme alla direttiva MID (2004/22/CE) ed è previsto

per l’uso in ambiente meccanico di tipo M1 ed elettromagnetico di tipo E2.

AVVERTENZE DI SICUREZZA

Per garantire una corretta installazione, occorre rispettare le seguenti indicazioni:

1) Il dispositivo deve essere installato da persona qualiﬁcata

2) Il dispositivo deve essere installato in un quadro tale da garantire, dopo l’installazione,

l’inaccessibilità ai morsetti

3) Nell’impianto elettrico a monte del contatore di energia deve essere installato un dispositivo di

protezione contro le sovracorrenti

4) Collegare il dispositivo seguendo gli schemi riportati a lato

5) Prima di accedere ai morsetti, assicurarsi che i conduttori da collegare allo strumento non siano

in tensione

6) Non alimentare e collegare il dispositivo se qualche parte di esso risulta danneggiata

7) Il dispositivo deve essere installato e messo in funzione in conformità con la normativa vigente

in materia di impianti elettrici.

Codice Modello Descrizione

VE429710 Energy-230 D40

Contatore di energia monofase prelevata e immessa

CARATTERISTICHE TECNICHE

• Tensione nominale: 230 V AC (-15% / +10%), 50 Hz

• Consumo massimo: 5 VA

• Corrente di avviamento: I

st = 20 mA

• Corrente minima: Imin = 0,25 A

• Corrente di riferimento: I

ref = 5 A

• Corrente massima: I = 40 Amax

• Assorbimento circuiti di corrente: <4 VA

• Tipo d’inserzione: diretta

• Uscita impulsi per la lettura remota del conteggio dell’energia prelevata:

- 5 Wh / impulso

- tensione: 9 ÷ 24 V DC (±10%)

- durata: 100 ms ± 15%

- massima corrente di uscita: 20 mA

• Masselli per cavi con sezione massima di 6 mm

• Display LCD retroilluminato con dispositivo alimentato

• Led di segnalazione rosso = lampeggiante con frequenza 10 Wh

• Indice di classe: B

• Risoluzione energia parziale: 0,1 kWh (fondo scala 99999,9)

• Risoluzione energia totale: 1 kWh (fondo scala: 999999)

• Temperatura di funzionamento: -10 ÷ +45°C

• Temperatura d’immagazzinamento: -25 ÷ +70°C

• Umidità relativa: 10% ÷ 90% non condensante

• Contenitore: 2 moduli DIN

• Grado di protezione: IP20/IP51sul frontale

• Isolamento: rinforzato tra parti accessibili (frontale) e tutti gli altri morsetti

Manuale d’Uso

CONTATORE DI ENERGIA ATTIVA MONOFASE

Leggere attentamente tutte le istruzioni

NORME DI RIFERIMENTO

La conformità alle direttive comunitarie:

2014/35/UE (LVD)

2004/22/CE (MID)

è dichiarata in riferimento alle Norme seguenti:

CEI EN 61010-1,

CEI EN 50470-1, CEI EN 50470-3

DIMENSIONI

COLLEGAMENTI

DESCRIZIONE

Vemer S.p.A.

I - 32032 Feltre (BL) • Via Camp Lonc, 16

Tel +39 0439 80638 • Fax +39 0439 80619

e-mail: info@vemer.it - web site: www.vemer.it

FUNZIONAMENTO

Il menù a struttura circolare dell’Energy-230 D40 è composto da 6 pagine:

Pagine 1, 4: energia prelevata totale, energia immessa totale

- Risoluzione: 1 kWh, conteggio massimo 999999. Il contatore non può essere azzerato.

Pagine 2, 5: energia prelevata parziale, energia immessa parziale

- Risoluzione: 0,1 kWh, conteggio massimo 99999,9. Il contatore può essere azzerato tenendo premuto

il tasto (almeno 2 secondi).

Pagine 3, 6: potenza istantanea prelevata, potenza istantanea immessa

- Risoluzione: 0,01 kW , misura massima 10 kW (per valori superiori il display visualizza HH.HH).

Energy-230 D40 visualizza automaticamente la pagina della grandezza selezionata (energia totale,

energia parziale, potenza istantanea) effettivamente conteggiata in quel momento. Ad esempio,

visualizza l’energia totale prelevata o immessa a seconda di quale sia effettivamente il verso della

corrente rilevato in quel momento. L’utente può in qualsiasi momento cambiare la pagina visualizzata

con i tasti e : se dovesse selezionare una pagina che contrasta con il verso della corrente

rilevato, questa sarà visualizzata per un tempo massimo di 1 minuto, dopodiche il contatore mostrerà

la pagina della grandezza selezionata ma con il verso corretto.

Energia prelevata totale Energia prelevata parziale

Potenza istantanea prelevata

Energia immessa totale Energia immessa parziale Potenza istantanea immessa

(Max 40 A)

Utenza / Carico

Uscita impulsi

5 Wh/Imp

D40

Masselli per l’inserzione diretta

dei conduttori di misura

Led di colore rosso:

1 lampeggio = 10 Wh

Masselli per l’uscita impulsi

Tastiera per impostazione

parametri

1 2

7-2017

Energia prelevata

Energia immessa
