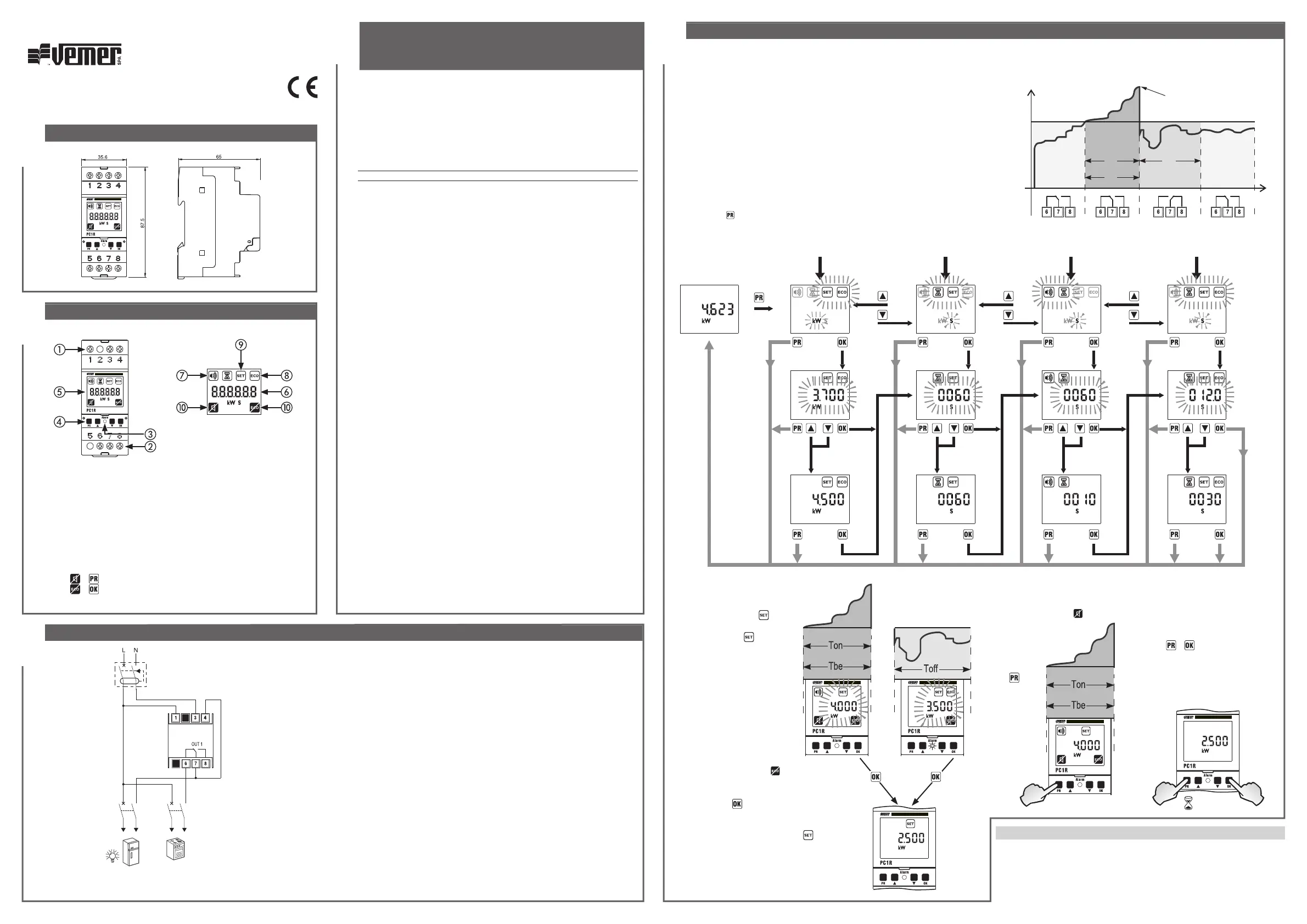

Sida 1/3

1 5

FUNZIONAMENTOManuale d’Uso

CONTROLLO CARICHI 1 RELE’

 Leggere attentamente tutte le istruzioni

DIMENSIONI

DESCRIZIONE STRUMENTO

INSTALLAZIONE

Ton

Toff

Tbe

Tempo

Potenza

Setpoint

rilascio carico

Vemer S.p.A.

I - 32032 Feltre (BL) • Via Camp Lonc, 16

Tel +39 0439 80638 • Fax +39 0439 80619

e-mail: info@vemer.it - web site: www.vemer.it

V3IS00706-011

Mod. PC1R

 Morsetti per alimentazione e misura corrente

 Morsetti del relè

 Led rosso: acceso indica carico scollegato

 Tasti di programmazione

 Display retroilluminato (30 secondi dalla pressione di un tasto)

 Potenza misurata

 Buzzer attivo (Tbe)

 Carico rilasciato

 Superamento setpoint

 Icone per guida testuale funzione tasti

( ) tacitazione suoneria

( ) rifiuto rilascio carico

Strumento elettronico che misura il consumo di potenza attiva in impianti

monofase al fine di prevenire l’intervento per sovraccarico dell’interruttore

limitatore di corrente generale.

Il PC1R provvede al rilascio di un carico ritenuto non prioritario se il consumo

di potenza misurato supera la soglia prefissata (setpoint) ininterrottamente

per un tempo di preallarme impostabile (Ton). L’inserimento del carico avviene

trascorso un tempo di rilascio (Toff).

Codice Modello Descrizione

VE475000 PC1R Controllo carichi 1 relè

AVVERTENZE DI SICUREZZA

Durante l’installazione ed il funzionamento dello strumento è necessario

attenersi alle seguenti prescrizioni:

1) Lo strumento deve essere installato da persona qualificata, rispettando

scrupolosamente gli schemi di collegamento.

2) Lo strumento deve essere installato e messo in funzione in conformità con la

normativa vigente in materia di impianti elettrici.

3) Dopo l’installazione deve essere garantita la inaccessibilità ai morsetti di

collegamento senza l’uso di appositi utensili.

4) Non utilizzare lo strumento per scopi diversi da quelli indicati.

5) Lo strumento deve essere installato in un quadro elettrico chiuso

adeguatamente protetto.

6) Nella rete di alimentazione deve essere presente una disconnessione bipolare.

7) Nell’impianto elettrico a monte dello strumento deve essere installato un

dispositivo di protezione contro le sovracorrenti.

8) Prima di accedere ai morsetti di collegamento assicurarsi che i conduttori non

siano in tensione.

9) Non alimentare o collegare lo strumento se qualche parte risulta danneggiata.

10) In caso di malfunzionamento dello strumento non eseguire interventi di

riparazione e contattare direttamente l’assistenza tecnica.

11) Lo strumento può essere utilizzato in ambienti con categoria di misura III e

grado di inquinamento 2, secondo norma CEI EN 61010-1.

CARATTERISTICHE TECNICHE

• Alimentazione: 230Vac (-15% ÷ +10%) 50/60 Hz

• Autoconsumo massimo: 4 VA

• Inserzione di corrente diretta fino a 32A attraverso shunt

• Range setpoint impostabile: 0,8 ÷ 7 kW

• Range tempo di preallarme Ton: 0 ÷ 9999 secondi

• Range tempo di buzzer Tbe: 0 ÷ Ton secondi

• Range tempo di rilascio Toff: 0 ÷ 9999 secondi

• Uscita: 1 relè monostabile con contatto in scambio 16A / 250Vac

• Masselli per cavi con sezione massima di 6 mm

• Temperatura di funzionamento: -10°C ÷ +45°C

• Umidità di funzionamento: 10% ÷ 90% non condensante

• Temperatura di immagazzinamento: -10°C ÷ +65°C

• Contenitore: 2 moduli DIN

• Grado di protezione: IP20 / IP40 (sul frontale)

• Isolamento: rinforzato tra parti accessibili (frontale) e tutti gli altri morsetti

• Tipo di azioni: 1B

Per prevenire il distacco di tutta l’utenza a valle del contatore generale, il controllo

carichi PC1R deve misurare la stessa corrente del contatore di energia. Per questo

motivo la posizione ideale per il collegamento dello strumento è subito a valle

dell’interruttore generale.

Vanno individuati due carichi o gruppi di carichi così suddivisi:

• carichi non distaccabili, cioè quei carichi che non possono essere rilasciati

e che quindi non sono soggetti al controllo da parte del PC1R (anche se il loro

consumo deve essere misurato dal PC1R per determinare il consumo totale)

• carichi distaccabili, che sono quei carichi che possono essere rilasciati qualora

la potenza assorbita superi la soglia impostata

Nota: Il PC1R può essere utilizzato anche come un generico controllore di potenza

assorbita dai carichi sotto controllo ponendolo a monte del cavo preposto

all’alimentazione dei carichi medesimi. Chiaramente con questa seconda

applicazione non è possibile prevenire lo stacco del contatore generale di

energia, in quanto non sono conteggiati gli assorbimenti dei carichi non

controllati dal PC1R.

Superamento setpoint

Se la potenza supera la soglia

impostata, il simbolo

e il valore

misurato lampeggiano e si attiva

la suoneria per la durata Tbe.

Trascorsi Ton secondi (fase di

preallarme) il carico viene rilasciato.

Rifiuto del rilascio carico

Durante le fasi di preallarme (Ton) e di allarme

(Toff) è possibile rifiutare il rilascio del carico

premendo il tasto

. La durata del rifiuto del

distacco è di 9999 secondi (circa 2,5 ore) e

non è modificabile. Questa condizione viene

segnalata dall’accensione del simbolo

Nota: una volta attivata questa funzione,

qualora si voglia rilasciare il carico

prima dello scadere dei 9999 secondi, è

necessario togliere e ridare alimentazione

allo strumento.

DEFINIZIONE E MODIFICA DEI PARAMETRI DI FUNZIONAMENTO

• Setpoint [kW] rappresenta la soglia di intervento ovvero il valore massimo di

consumo accettato. Oltre tale valore lo strumento provvede a rilasciare il carico.

• Ton [secondi] rappresenta il tempo di preallarme, ovvero per quanto tempo la

potenza deve essere superiore al setpoint prima che il carico venga effettivamente

rilasciato.

• Tbe [secondi] rappresenta il tempo di allarme acustico cioè per quanti secondi il

buzzer deve suonare durante la fase di preallarme.

• Toff [secondi] rappresenta il tempo di rilascio, ovvero dopo quanto tempo viene

re-inserito il carico.

Nota: il carico viene inserito solo se la potenza assorbita è inferiore al Setpoint.

Per accedere alla modifica o alla visualizzazione dei parametri di funzionamento

premere il tasto

NORME DI RIFERIMENTO

La conformità con le Direttive Comunitarie:

2006/95/CE (Bassa tensione) 2004/108/CE (EMC)

è dichiarata in riferimento alle seguenti norme armonizzate:

• CEI EN 61010-1

• CEI EN 61000-6-2 e 61000-6-3

Carichi

non distaccabili

Carichi

distaccabili

LOGICA DI FUNZIONAMENTO

Tacitazione suoneria

Durante la fase

di preallarme

la suoneria può

essere tacitata

premendo il

tasto

Reset parametri

Per caricare i parametri predefiniti

tenere premuto contemporaneamente

i tasti

e per almeno 3 secondi. I

valori predefiniti sono:

Setpoint: 3,7 kW

Ton: 60 secondi

Tbe: 60 secondi

Toff: 120 secondi

Soglia di potenza

0,8 ÷ 7 kW 0 ÷ 9999

secondi

0 ÷ Ton

secondi

0 ÷ 9999

secondi

Ton Tbe Toff

>3 secondi
