1. Use CAT5e or CAT6 UTP/STP cables and RG6 coaxial cables.

2. Please avoid using low quality cables, which will seriously limit the cabling distance and power delivery.

3. Make sure the power source is sufcient for your conguration.

AP-FEX-0150-T

AP-FEX-0250-T EPoC Module

Model Description

AP-FEX-0150-T EPoC Outdoor Tx Module, 1x BNC, 1x FE RJ45, -30ºC~60ºC, IP67, IK10

AP-FEX-0250-T EPoC Outdoor Tx Module, 1x BNC, 2x FE RJ45, -30ºC~60ºC, IP67, IK10

IMPORTANT:

INTRODUCTION

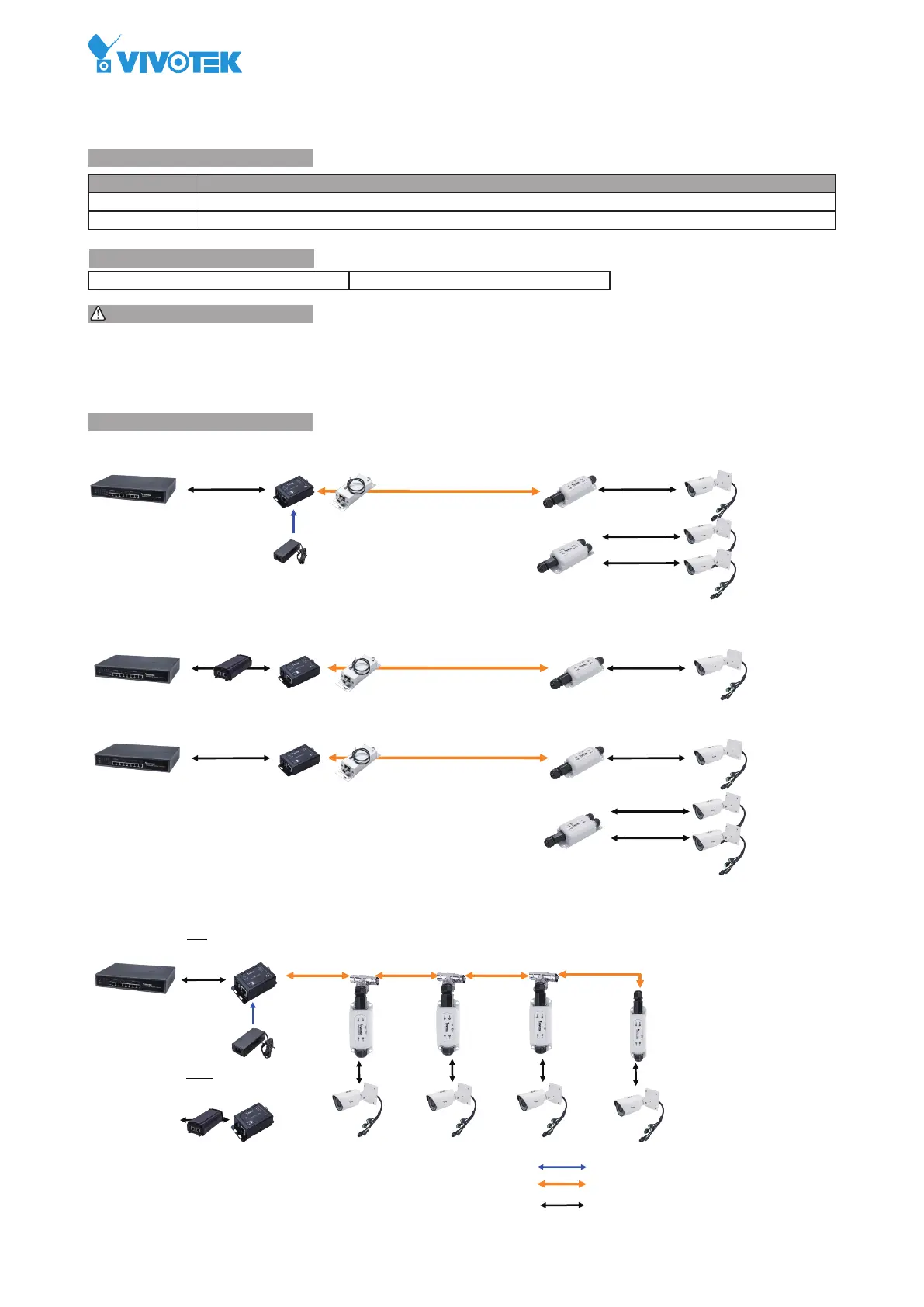

CONNECTION

PACKAGE CONTENTS

Quick Installation Guide

AP-FEX-0100-R AP-FEX-0150-T

Network switch

AP-FEX-0100-R AP-FEX-0150-T

UPoE switch

RG6 100m~2.4km

PoE input

UPoE Injector AT-BSP-001

(op onal)

AT-BSP-001

(op onal)AP-FEX-0250-T

100m 100m 100m 100m

Network switch

AP-FEX-0150-T

Coaxial Cable

Ethernet Cable

Power Cable

AP-FEX-0105-R

AP-FEX-0100-R

AP-FEX-0150-TAP-FEX-0150-TAP-FEX-0150-T

Daisy Chain

PoE

* 1x AP-FEX-0150/0250 EPoC module * 1x Quick Installation Guide

Rev.: 1.1

NOTE:

To disconnect a LAN cable, loosen the cable gland and pull the cable against the socket wall towards the side of the

locking tab.

Ground screw

* Make sure the grounding

resistance is lower than

0.5Ω.

The outdoor EPoC adapter and SD-301 surge protector must be grounded using a ground wire between the ground

screw and earth ground.

Network switch

Coaxial Cable

Ethernet Cable

100m 100m

AP-FEX-0150-T

AP-FEX-0105-R

Power Cable

AP-FEX-0100-R

Ring

PoE

IMPORTANT:

LEDs

RJ45 Yellow ON PoE: Power port is connected to PD

Green ash LAN: Data is being transmitted or received.

OFF No connection

PWR Yellow ON Power adapter is connected to the EPoC module

LINK Green ON Rx and Tx EPoC module is connected.

DIP Switch

DIP# On Delivering PoE output to PD.

Off No PoE output to PD.

Distance/Power Chart

Length of Coaxial Cable AA-420 65W AP-GIC-011A-095 95W

300m 25.2W 18.1W

500m 17.64W 12.6W

800m 11.76W 8W

1200m 7.56W 5.1W

1200m ~ 2400m Data only (100Mbps) Data only (100Mbps)

NOTE:

1. The numbers comply using RG6 coaxial cables.

2. The length of network cable for camera

connection is 100m CAT5e cable.

3. The power delivery will vary on the quality of

coaxial cable due to resistance.

Waterproof plug:

PoE ON/OFF switch

Join bu on�Join bu on�

AP-FEX-0150-T AP-FEX-0250-T

Join: Press 10 ~ 15 seconds

to restore default

Join button
