ZEISS VICTORY SF

Gebrauchshinweise

2 | 3

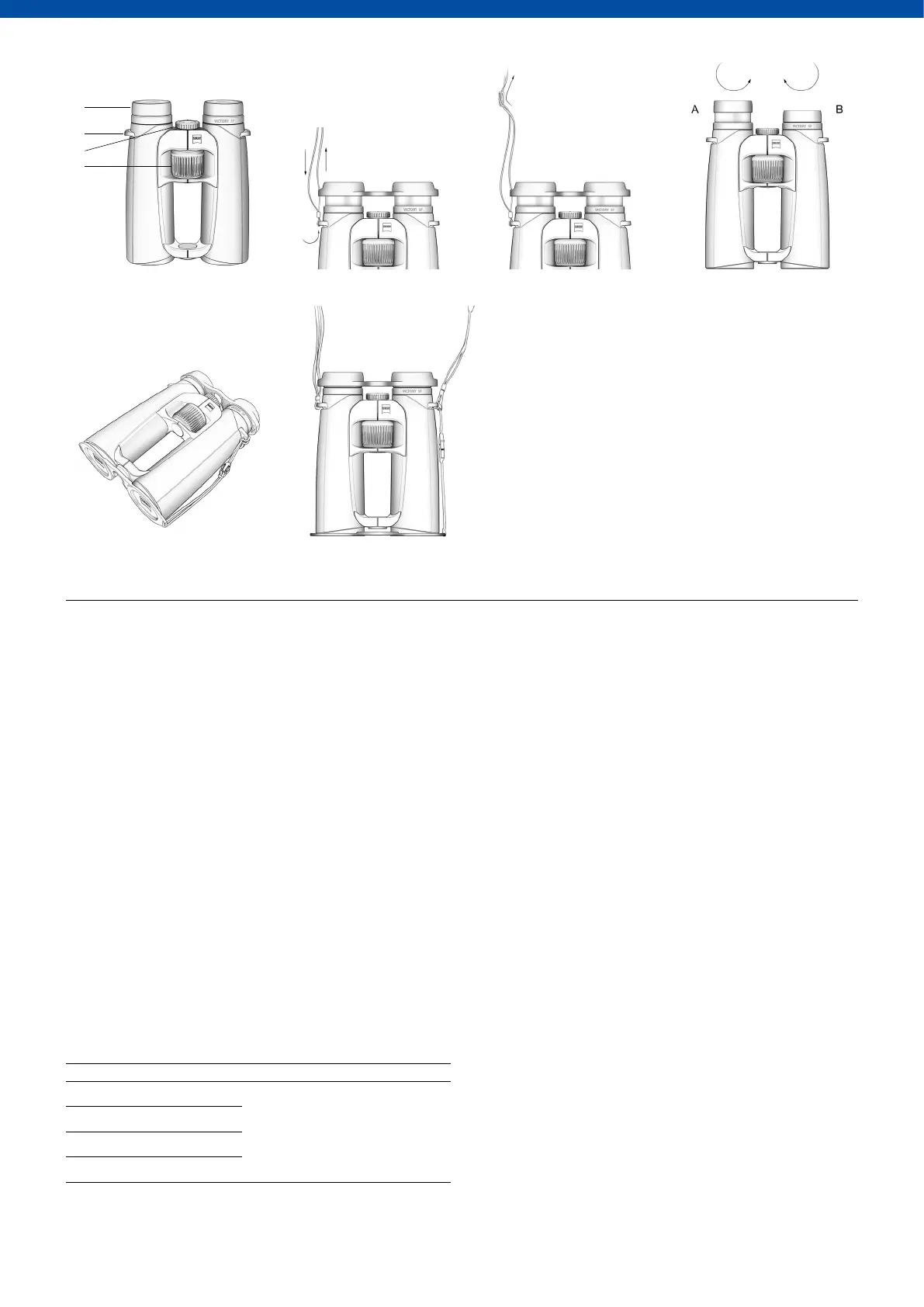

Fig. 3

Fig. 6Fig. 5

Fig. 1 Fig. 4Fig. 2

Wir gratulieren Ihnen zu Ihrem neuen ZEISS VICTORY

SF Fernglas. Genießen Sie

das eindrucksvolle Erlebnis naturgetreuer Bildwiedergabe, das sich durch extreme

Helligkeit und feinste Detailwiedergabe auszeichnet.

Die Produkte der Marke ZEISS sind geprägt durch hervorragende optische Leistun-

gen, präzise Verarbeitung und lange Lebensdauer. Bitte beachten Sie folgende Ge-

brauchshinweise, damit Sie Ihr Produkt optimal nutzen können und es Ihnen über

viele Jahre ein zuverlässiger Begleiter ist.

INFORMATIONEN FÜR IHRE SICHERHEIT

ACHTUNG

• Schauen Sie auf keinen Fall mit dem Fernglas in die Sonne oder Laserlichtquellen,

dies kann zu schweren Augenverletzungen führen.

• Vermeiden Sie Berührungen der Metalloberﬂäche nach Sonneneinstrahlung oder

Kälte.

• Lassen Sie die abnehmbaren Außenteile nicht in die Hände von Kindern geraten

(Verschluckungsgefahr).

• Setzen Sie das Gerät nicht ohne Schutzdeckel längere Zeit der Sonne aus. Das

Objektiv und das Okular können wie ein Brennglas wirken und innen liegende

Bauteile zerstören.

• Lassen Sie das Gerät nicht fallen und vermeiden Sie direkte Stöße auf das Gerät.

• Lassen Sie Reparaturen nur von autorisierten Werkstätten oder Mitarbeitern

der Carl Zeiss Sports Optics GmbH durchführen. Bei Reparatur des Gerätes durch

unautorisierte Werkstätten oder unsachgemäßer Öffnung des Gerätes erlischt

der Garantieanspruch.

LIEFERUMFANG

ZEISS VICTORY SF Ferngläser

Produkt Bestellnummer Lieferumfang

8 x 42 52 42 23 Fernglas

Okularschutzdeckel

Objektivschutzdeckel

Band zur Objektivschutzdeckelbefestigung

Trageriemen

Tragetasche inkl. Trageriemen

Optikreinigungstuch

Kurzanleitung

10 x 42 52 42 24

8 x 32 52 32 24

10 x 32 52 32 25

GEBRAUCHSHINWEISE

Einrichten der Augenmuscheln, Beobachten mit und ohne Brille

Beim Beobachten ohne Brille benutzen Sie das Gerät mit ausgefahrener Augen-

muschel. Hierzu wird die Augenmuschel (Fig. 4) mit einer Linksdrehung (gegen

den Uhrzeigersinn) nach oben wahlweise bis zur obersten Rastung herausgedreht

(Darstellung A).

Die Augenmuschel ist in vier Positionen rastbar, in der unteren und oberen sowie in

zwei Zwischenpositionen. Durch diese Einstellungsmöglichkeit kann der Abstand

des Auges zur Austrittspupille (zum Okular) variiert und so für jeden Anwender

individuell eingestellt werden.

Hinweis: Drehen Sie die Augenmuscheln im ausgefahrenen Zustand zu weit nach

links, so können sie sich lösen. Dies ist beabsichtigt, siehe „Reinigung der Augen-

muscheln“. Durch Drehung nach rechts erreichen sie wieder die verschiedenen

Rastpositionen.

Beim Beobachten mit Brille wird die Augenmuschel mit einer Rechtsdrehung

(im Uhrzeigersinn) nach unten gedreht, bis sie in der untersten Stellung ist

(Darstellung B).

Reinigen und Wechseln der Augenmuscheln

Die Augenmuscheln können zum Austausch oder zur Reinigung komplett vom

Fernglas abgeschraubt werden. Drehen Sie die Augenmuschel wie in Fig. 4 bis zur

obersten Raststufe heraus und im gleichen Drehsinn über ein Gewinde weiter, bis

die Augenmuschel ganz abgeschraubt ist.

Nach der Reinigung oder dem Austausch der Augenmuschel, drehen Sie diese

durch Rechtsdrehung (im Uhrzeigersinn) komplett am Okular ein (Siehe auch Ein-

stellung für Brillenträger). Durch einen leichten Rechtsruck rastet das Gewinde der

Augenmuschel in der niedrigsten Einstellung ein. Im Anschluss können Sie, wie

gewohnt den von Ihnen gewünschten Abstand zwischen Auge und Okular über

die Raststufen einstellen.

Anpassen an den Augenabstand (Pupillendistanz)

Knicken Sie die beiden Fernglashälften um die Mittelachse gegeneinander, bis der

Abstand der beiden Okulare dem Abstand Ihrer Augen entspricht. So erreichen Sie

das für Ihre Augen optimale Bild. Der optimale Augenabstand ist dann erreicht,

wenn sich beim Beobachten mit beiden Augen durch das Fernglas ein kreisrundes

Bild ergibt.

Bildschärfe einstellen

Das Fernglas hat ein Fokussierrad (Fig. 1 / 4) und ein Rad für den Dioptrienaus-

gleich (Fig. 1 / 3). Zum Einstellen des Dioptrienausgleichs schließen Sie das rechte

Auge und stellen mit dem Fokussierrad (Fig. 1 / 4) das Bild in der linken Fernglas-

BEZEICHNUNG DER BAUTEILE

1. Augenmuscheln

2. Trageriemenösen

3. Dioptrienausgleich

4. Fokussierrad

Produktspecifikationer

Varumärke:	Zeiss
Kategori:	Kikare
Modell:	Victory SF 8x42
Vikt:	790 g
Bredd:	125 mm
Djup:	173 mm
Vattentät:	Ja
Förstoring:	8 x
Pupillavstånd (min):	55 mm
Produktens färg:	Svart
väska:	Ja
Temperatur vid drift:	-30 - 63 ° C
Pupillavstånd (max):	76 mm
Prismor:	Schmidt-Pechan
Objektivlins diameter:	42 mm
Utgångspupill:	5.3 mm
Synfält (på 1 000 m avstånd):	148 m
Twilight faktor:	18.3
Ögonmussla:	- mm
Verkligt bildfält:	64 °
Närmsta fokusavstånd:	1.5 m
Dioptri kompensation (±):	4
Dioptrijustering (D-D):	-4 - 4
