Sida 1/5

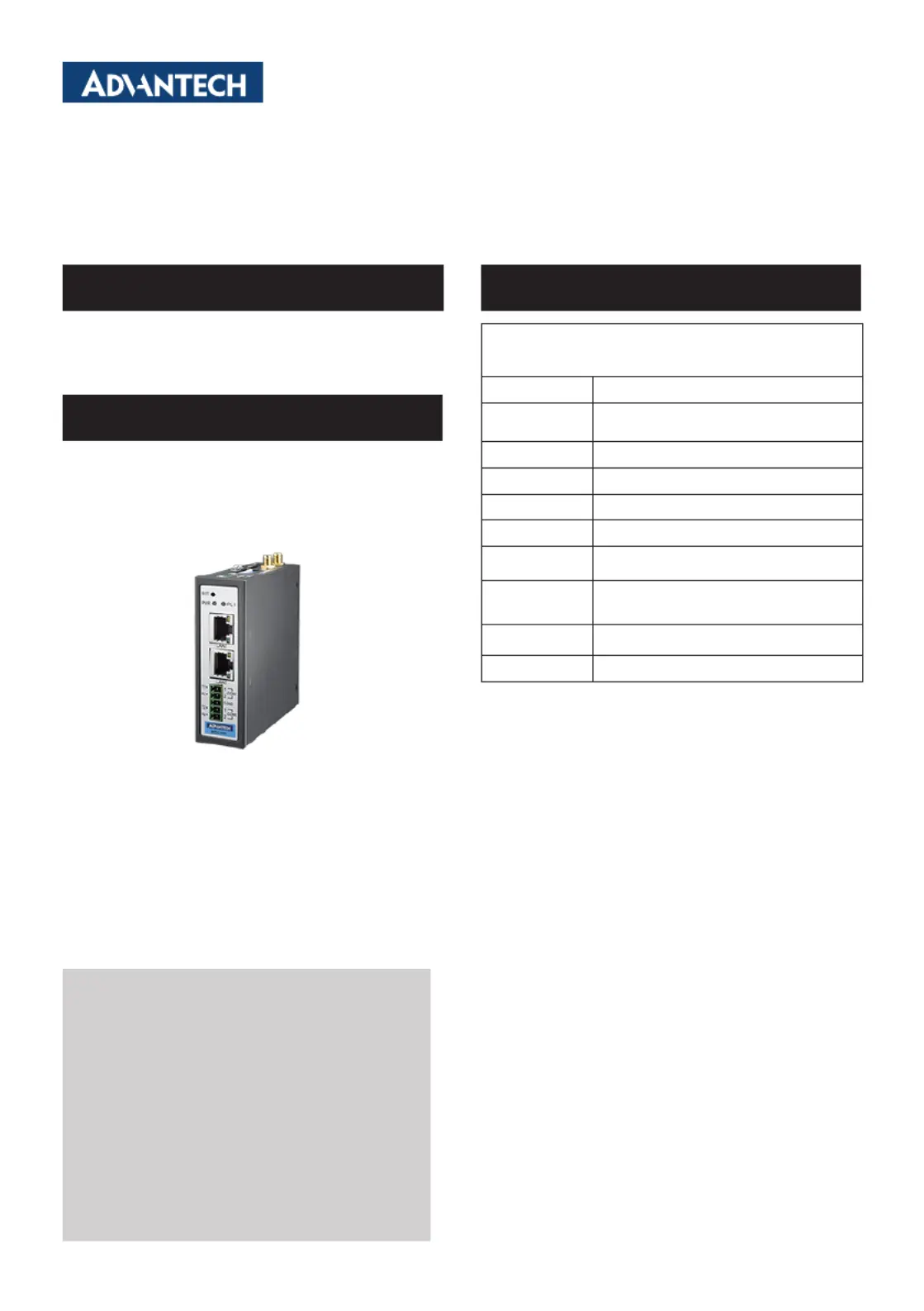

ECU-1051TL Startup Manual 1
Before installation, please ensure that the following items
have been included in your shipment:
1. ECU-1051 Product
For distributed equipment management and maintenance,
ECU-1051TL performs as a data publishing gateway from
the eld to the cloud. The operating temperature range is
-40~70°C. This module is a cost-eective solution for indus-
trial measurement and monitoring applications.
Figure 1. Product Overview
ECU-1051TL
Cloud-enabled Intelligent Communication Gateway
for IIoT Applications
Startup Manual
Technical Specication of ECU-1051
Mounting Wall-Mount/ DIN-Rail
Power
Requirements
10~30 V
DC
Ethernet Ports 2 x 10/100 Base-T RJ-45 ports
Serial Ports 2 x RS232 / RS 485
Indicators Power, LAN(LINK, ACT), programmable
Watchdog Built-in hardware & software
Storage
NAND Flash/ 512MB for system image
1 x Micro SD slot for data
Power
Consumption
2.4W @ 24V
DC
Operating
Temp.
-40 ~ 70℃
Warranty
2 years
Specications Packing List
For more information on this and other Advantech
products, please visit our website at
http://www.advantech.com
http://www.advantech.com/Products
For technical support and service, please visit our
support website at
http://support.advantech.com.tw/support/default.
aspx
This manual is for ECU-1051TL.
Part No. 2043105101
Printed in Taiwan
Edition 2
March 2025
Overview
2 ECU-1051TL Startup Manual

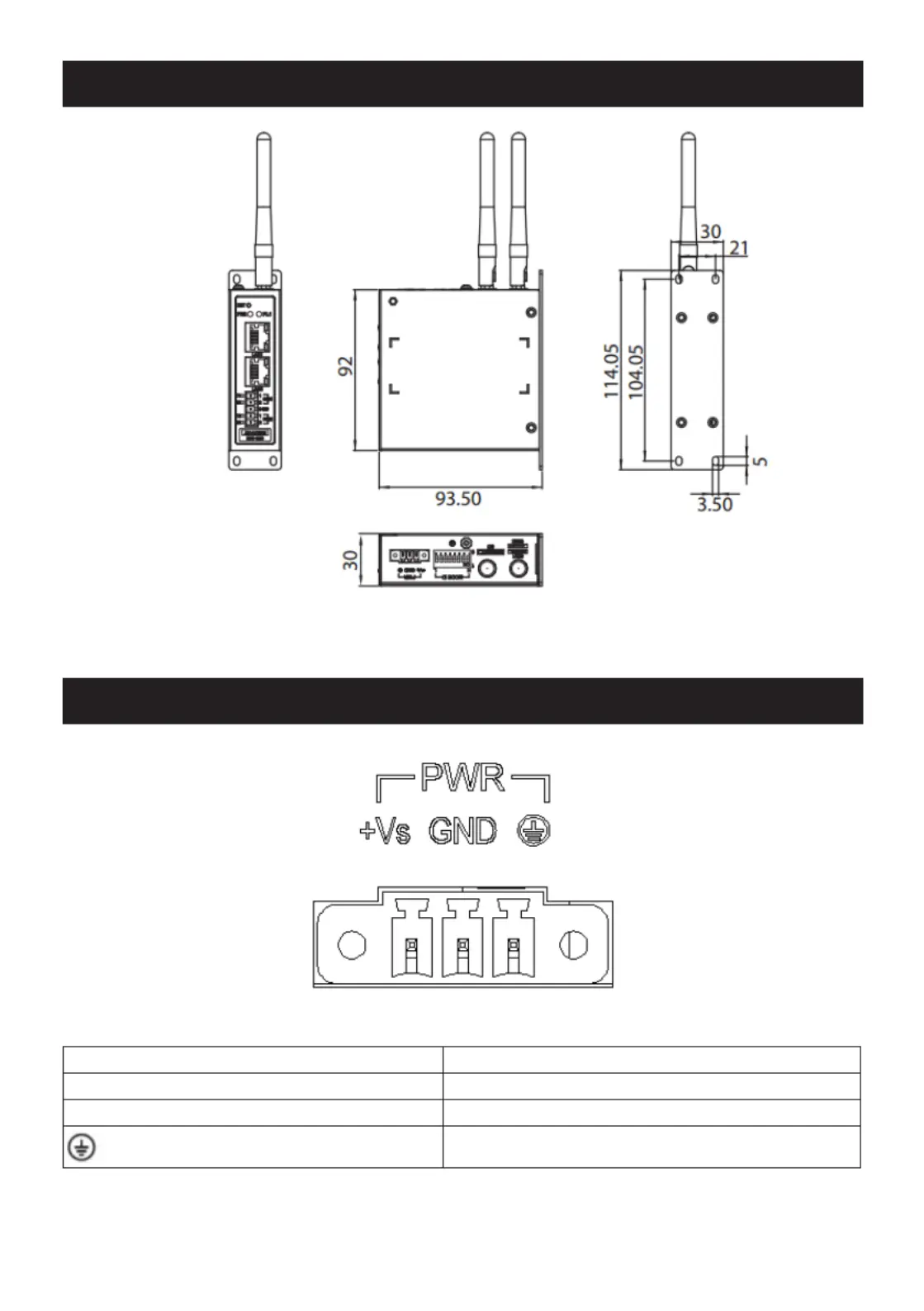

Dimensions: (Unit: mm)
Figure 2. Dimension
Figure 3. Power Supply
Pin Denition Description
+Vs PWR V+ DC power input
GND PWR V- DC power input
GND
Power Supply Wiring
ECU-1051TL Startup Manual 3

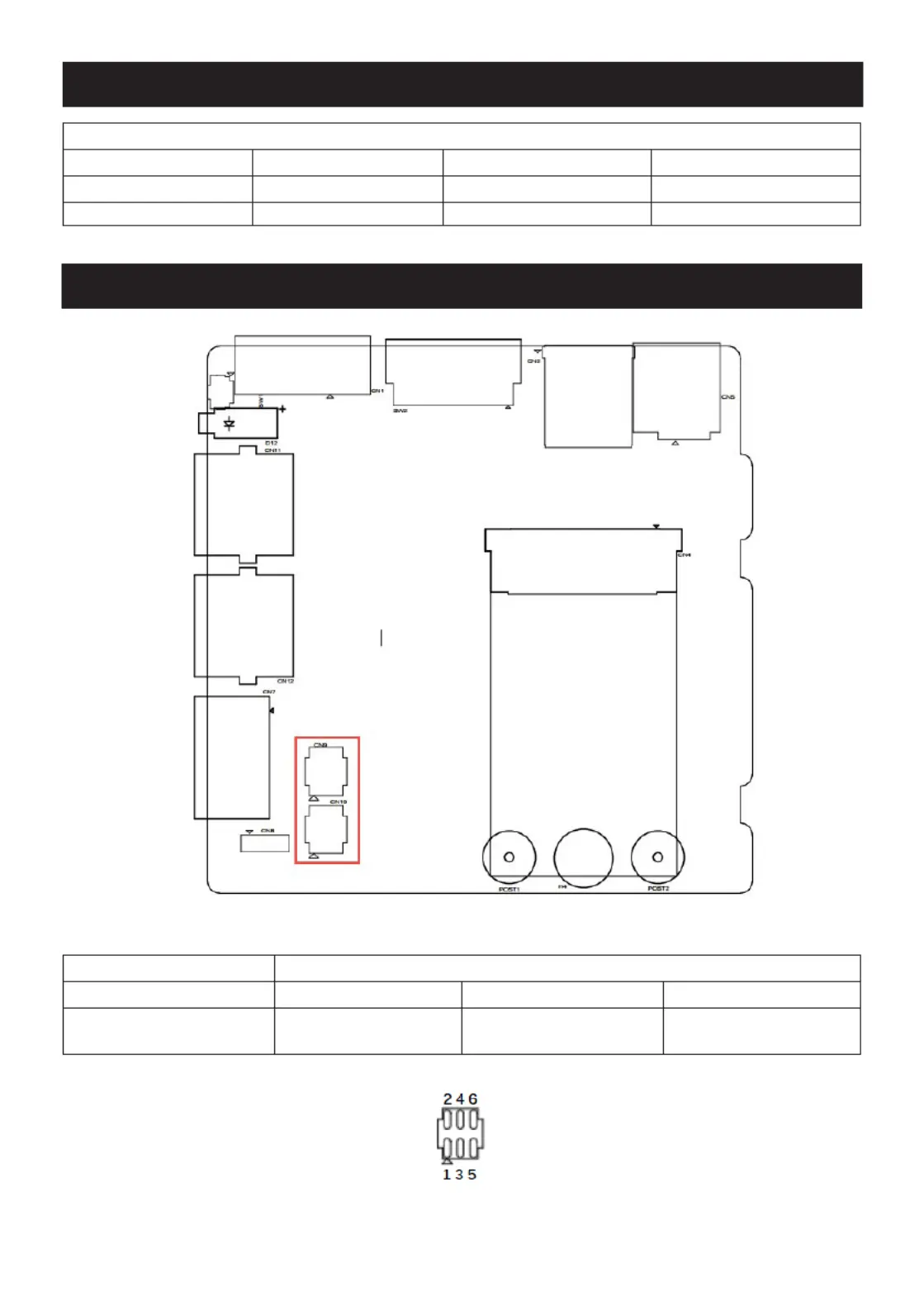

Communication PIN Assignments
RS-232/485 Serial Ports (Pin Assignments)
Pins 1 2 C-GND
RS-232 Rx Tx GND
RS-485 Data+ Data- GND
Figure 4. Jumper Location
Serial Ports (RS232/RS485) CN9(COM1) / CN10(COM2)
RS232 mode (3-5) (4-6)
RS485 mode,
No Terminator
(1-3) (2-4) Default
Jumper Setting
