WR-1.1 Installation Wiring
(see reverse side for warranty)
The WR-1.1 is a remote level control for all Ashly products with DC level
control inputs on Euroblock connectors. It is designed to t into a single North
American electrical wall box. A decorative cover can be purchased separately at
an electrical hardware supplier.

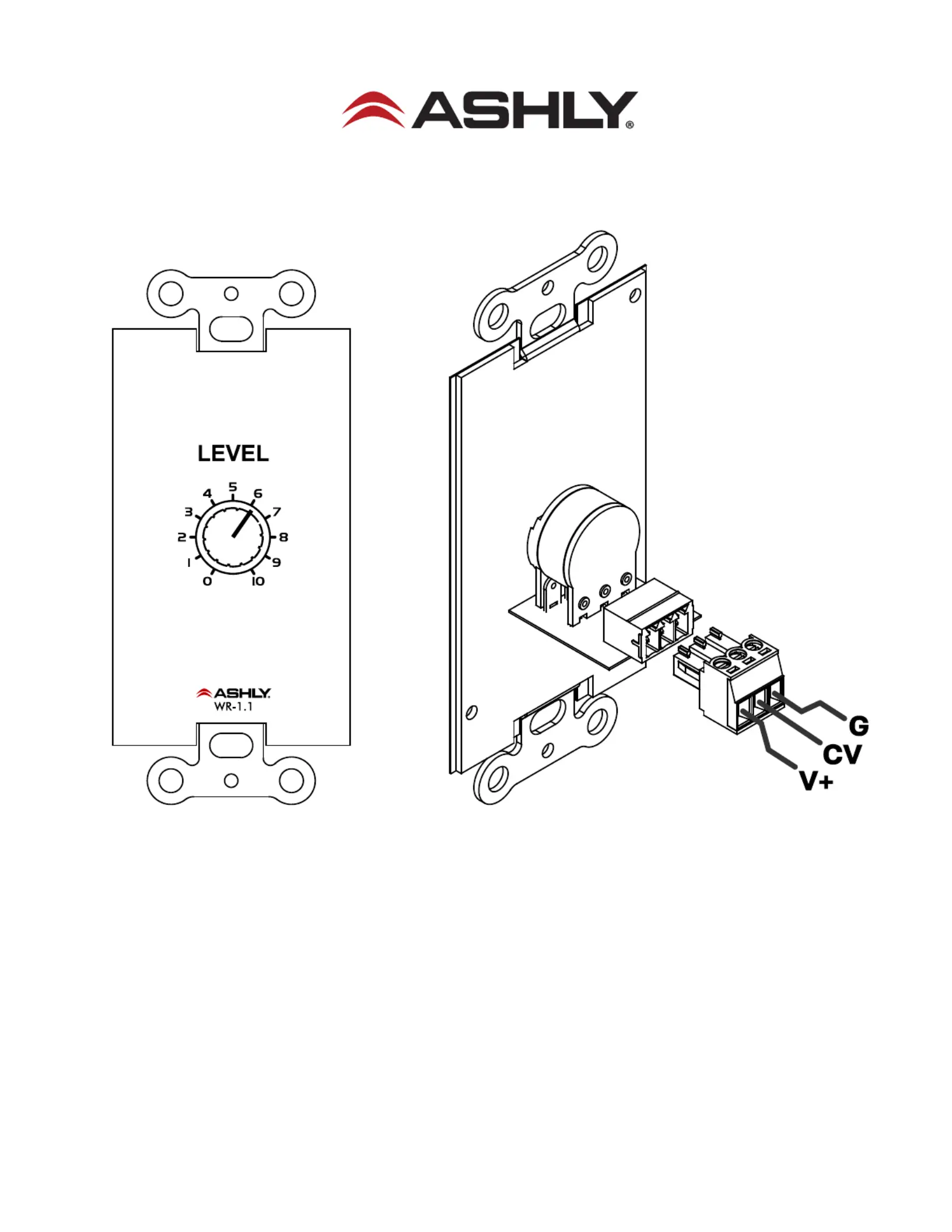

Wire the WR-1.1 Euroblock connector pins as shown to a single remote DC level
control input on compatible Ashly products.
DC voltage provided by the host unitV+:
Control voltage returned to the host unitCV:
Ground provided by the host unit. G:Do not tie the WR-1.1 ground pin
to external ground.
