Technical Summary
ADB-RUJ
Rail Upright Joiner
No portion of this document or any artwork contained herein should be reproduced in any way without the express written consent of Atdec Pty Ltd.
Due to continuing product development, the manufacturer reserves the right to alter specifications without notice. ©20180816A
ADB-RUJ Page 1 of 1
A
D
B
C
EE
A
B
C

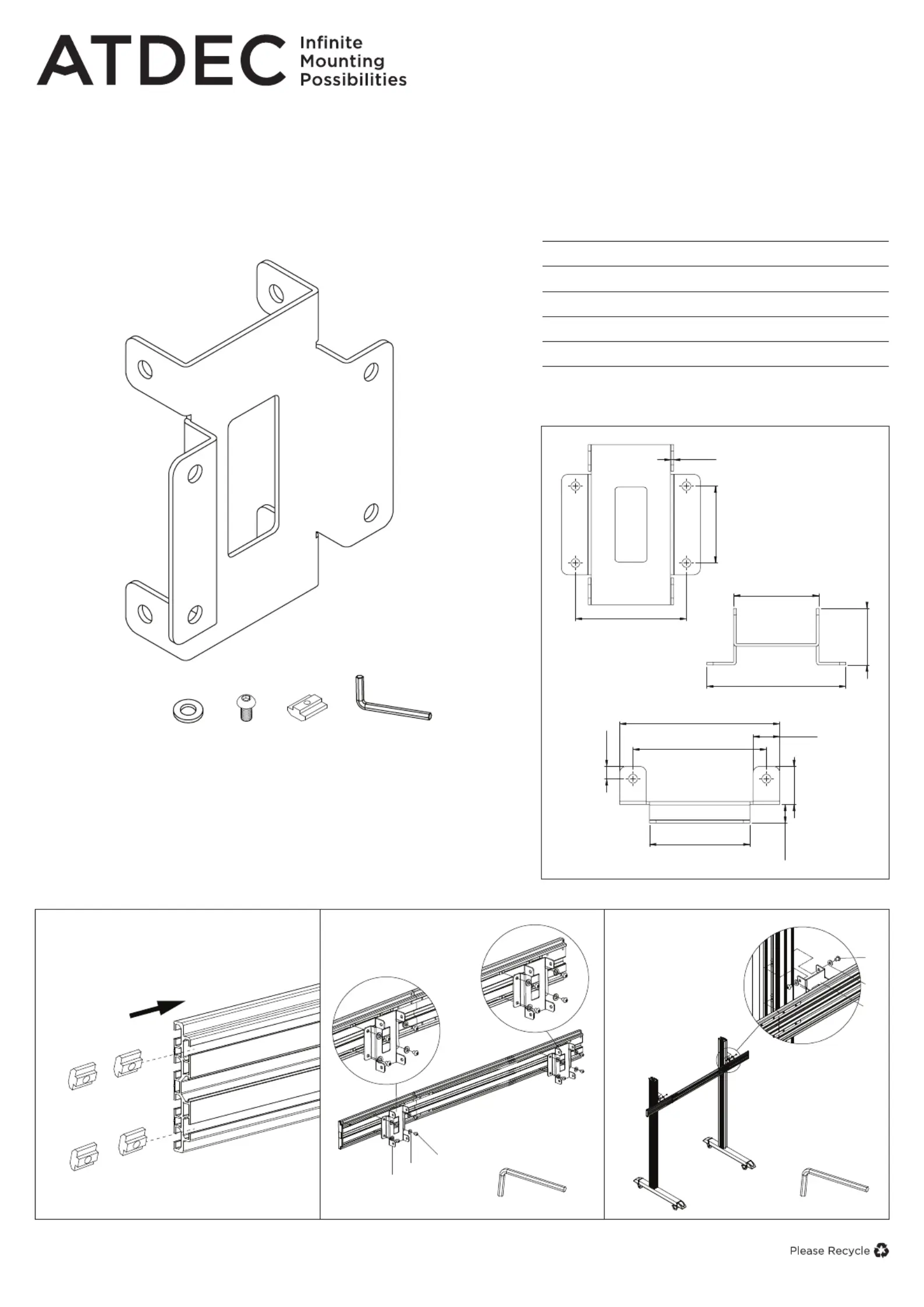

INSTALLATION INSTRUCTION
COMPONENT CHECKLIST
ItemNameQTY
ARail Joining Plate1
BM8 Washer8
CM8 x 12mm Screw8
DM8 Sliding Nut8
E5mm Allen Key1
PRODUCT DIMENSIONS
A
BECD
2.5mm
(0.1”)
72mm (2.83”)
53mm
(2.09”)
104mm (4.08”)
80mm (3.15”)
130mm (5.12”)
150mm (5.91”)
125mm (4.92”)
11.5mm
(0.45”)
25mm
(0.98”)
35.5mm
(1.4”)
17.5mm
(0.69”)
94mm (3.7”)
1. 2. 3.
