Sida 1/2

Plastic Anchor

(x2)

Self-Tapping

Screw

(x2)

Hardware

Drywall Anchor

(x4)

M4x10mm

(x4)

M4x16mm

(x4)

8mm (5⁄16

") Hole

10mm (⅜

") Hole

4mm (3⁄16

") Hole

Timber Stud

M5x10mm

(x2)

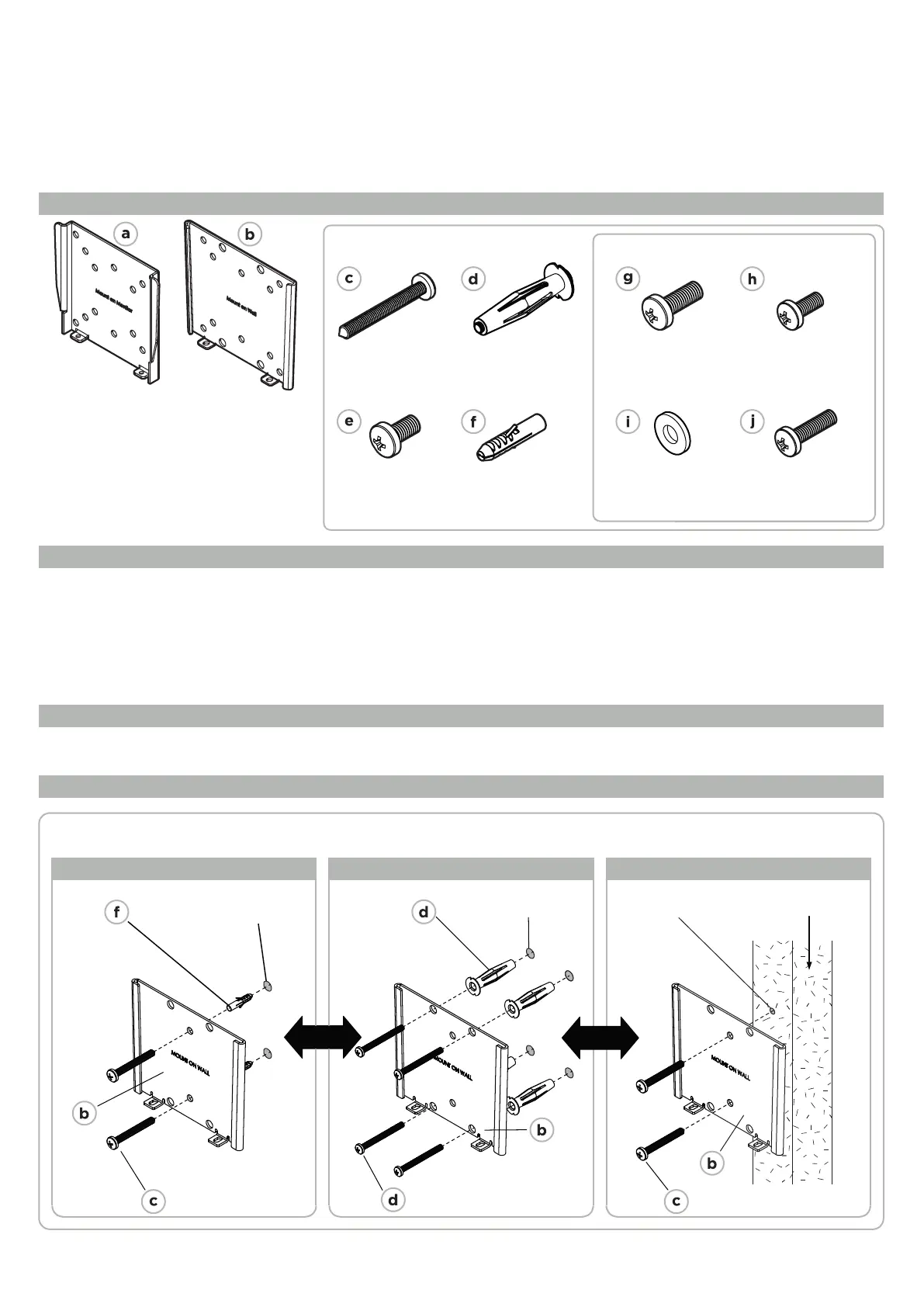

Component Checklist

Wall

Plate

Display

Plate

IMPORTANT INFORMATION

Step 1. Check Components

Check you have received all parts against the Component Checklist and Hardware shown above.

Step 2. Mounting the Wall Plate

Tip: Use a spirit level to ensure wall plate is horizontal

Masonry Wall

Drywall

Timber Stud

Display Mounting Screws

M5x14mm

(x4)

5mm washer

(x4)

TH-1026-VF

Flat Screen Wall Mount | Fixed

Tools Required:

• Power Drill

• Phillips Head screwdriver

• 8mm (5⁄16) masonry drill bit

• 10mm (⅜) drill bit

• 4mm (3⁄16) drill bit

• Spirit Level

! IMPORTANT - Install TH-1026-VF as per Installation Instructions.

! This product supports a maximum load of 30kg (66lbs). Maximum supported screen size is 27".

! This product only supports VESA compliant displays with 75mmx75mm (3"x3") and 100mmx100mm

(4"x4") mounting hole patterns. The product can be mounted on any device with these hole patterns,

but please check device manufacturer’s speciﬁcation to ensure safety.

! The manufacturer does not accept responsibility for incorrect installation.

Installation Instructions

Produktspecifikationer

Varumärke:	Atdec
Kategori:	Inte kategoriserad
Modell:	TH-1026-VF
Maxvikt:	36.3 kg
Produktens färg:	Svart
Monteringssätt:	Vägg
Monteringsgränssnitt kompatibilitet (min):	75 x 75 mm
Monteringsgränssnitt kompatibilitet (max):	100 x 100 mm
