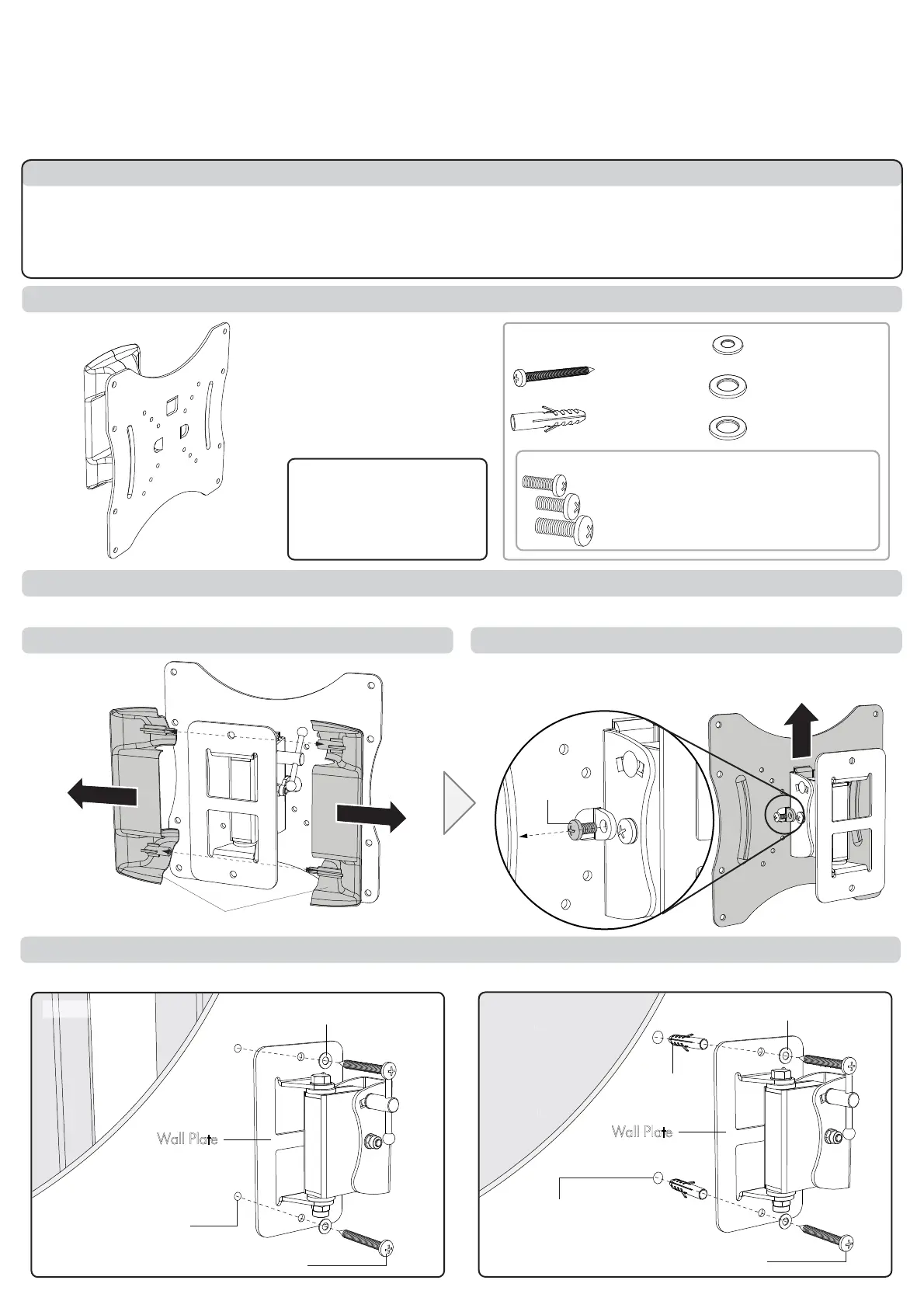

Sida 1/24

Component Checklist

Step 1. Component Checklist

Check you have received all parts against the Component Checklist above.

Hardware

Mounting Fasteners

Step 2. Remove the Wall Bracket Cover



[B] Nylon

Anchor (x2)

[C] M4 Washer (x4)

[D] M5 Washer (x4)

[A] Wall Mount

Screw (x2)

[J] M6x8mm / [K] M6x12mm (x4 each)

[F] M4x8mm / [G] M4x12mm (x4 each)

[H] M5x8mm / [I] M5x12mm (x4 each)

[E] M6 Washer (x4)

TOOLS REQUIRED:



ps Head Screw Driver



”) Drill Bit



”) Masonry Drill Bit

Remove the two Locking Screws,

on both left and right sides.

Step 3. Remove the Mounting Plate

Step 4. Fix the Wall Bracket to the Wall

Using the Wall Plate as a drilling template, choose from one of the following Mounting options, 7LPEHU6WXG250DVRQU\:DOO.

'ULOOWZRKROHVPP

GHHSZLWKDPP

GULOOELW

Masonry Wall

Nylon Anchor

(x2)

Wall Mount Screw (x2)

Wall Plate

M6 Washer (x2)

Wall Plate

Wall Mount Screw (x2)

M6 Washer (x2)

Timber Stud

'ULOOWZRKROHVPP

GHHSZLWKDPP

0DVRQU\GULOOELW

LIFT

TH-2250-VTP

(fully assembled)

IMPORTANT INFORMATION

,03257$17,QVWDOO:DOO0RXQWDVSHU,QVWDOODWLRQ,QVWUXFWLRQV

! Wall Mount supports Displays weighing up to 30kg (66lbs), with VESA hole configurations:

50x50mm, 75x75mm, 100x100mm, 200x100mm, 200x200mm.

! The Manufacturer accepts no responsibility for incorrect installation.

Cover

Locking

Screw (x2)

PULL

TH-2250-VTP

Flat Screen Wall Mount

Tilt

Installation Instructions

Produktspecifikationer

Varumärke:	Atdec
Kategori:	Inte kategoriserad
Modell:	TH-2250-VTP
Maxvikt:	30 kg
Produktens färg:	Svart
Monteringssätt:	Vägg
Gränsssnitt för panelmontering:	50 x 50,75 x 75,100 x 100,200 x 100,200 x 200 mm
Monteringsgränssnitt kompatibilitet (min):	50 x 50 mm
Monteringsgränssnitt kompatibilitet (max):	200 x 200 mm
