Atlona AT-PRO2HDREC Bruksanvisning
Atlona
Inte kategoriserad
AT-PRO2HDREC
Läs gratis den bruksanvisning för Atlona AT-PRO2HDREC (8 sidor) i kategorin Inte kategoriserad. Guiden har ansetts hjälpsam av 21 personer och har ett genomsnittsbetyg på 5.0 stjärnor baserat på 11 recensioner. Har du en fråga om Atlona AT-PRO2HDREC eller vill du ställa frågor till andra användare av produkten? Ställ en fråga
Sida 1/8
atlona.com
Toll free: 1-877-536-3976
Local: 1-408-962-0515

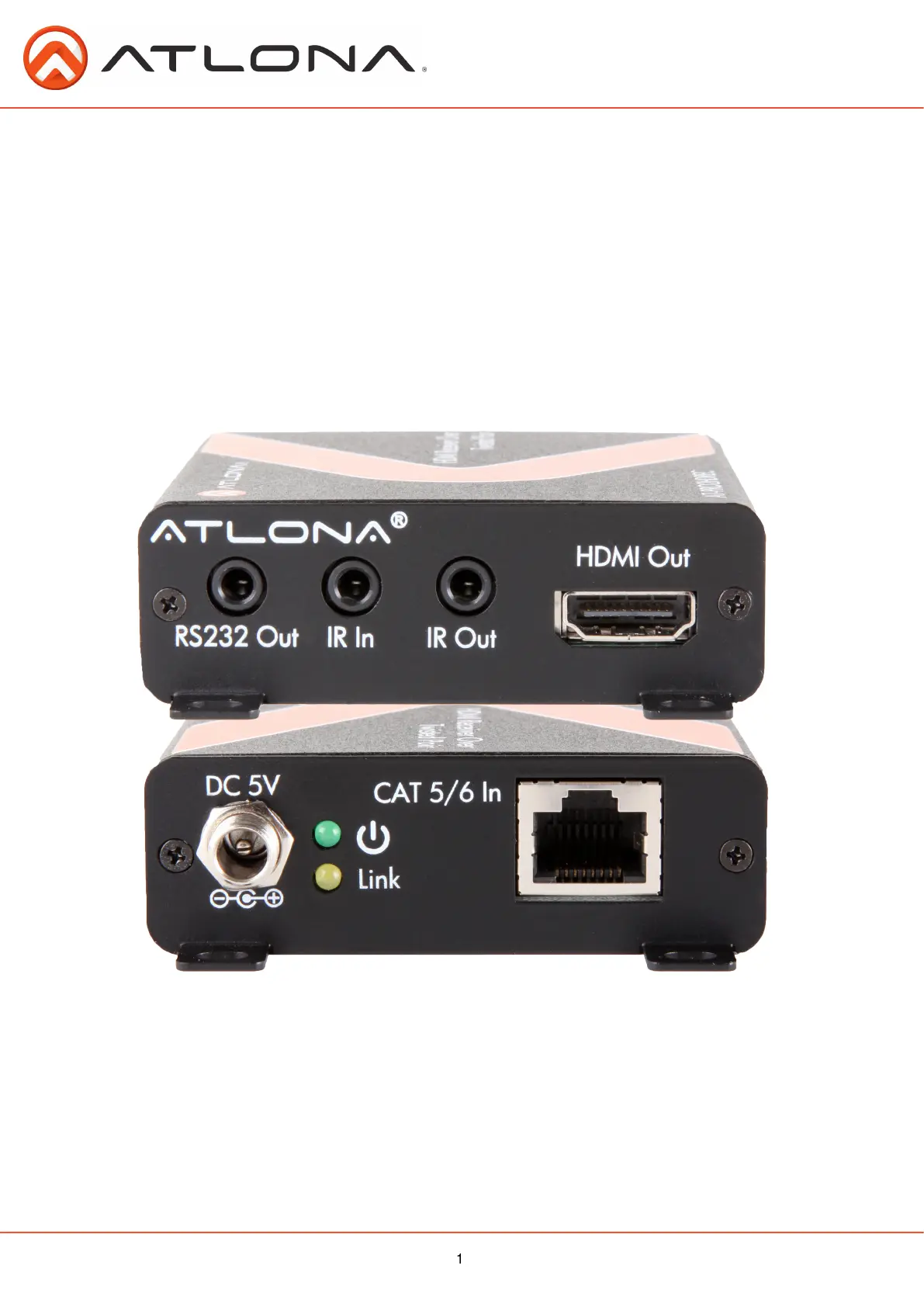

User Manual
Atlona HDMI Extender
over Single CAT5e/6/7
AT-PRO2HDREC
atlona.com
Toll free: 1-877-536-3976
Local: 1-408-962-0515
1. Introduction ........................................................................................... 3
2. Package Contents ........................................................................................... 3
3. Features ........................................................................................... 3
4. Specifications ........................................................................................... 3
5. Panel Descriptions
a. Front Panel ........................................................................................... 4
b. Rear Panel ........................................................................................... 4
6. Connection and Installation ........................................................................................... 5
7. Safety Information ........................................................................................... 6
8. Warranty ........................................................................................... 7
9. Atlona Product Registration ........................................................................................... 8
Table of Contents
atlona.com
Toll free: 1-877-536-3976
Local: 1-408-962-0515
Introduction
The Atlona HDMI Extender over single CAT5e/6/7 extends IR, RS-232, audio and video content
between sources and displays when used in tandem with PRO2HD matrix switchers. With pass
through support of up to 1080p or 1920x1200, 3D, 2Channel and Multi-channel audio, bidirectional
RS-232 and IR signals. The AT-PRO2HDREC allows almost any audio/visual system set up to be used.
Package Contents
Features
• 1 x AT-PROHDREC
• 1 x 5V/2.6A Universal DC adaptor
• 1 x Power Cord
• 1 x IR 3.5mm Receiver
• 1 x IR 3.5mm Emitter
• 1 x 3.5mm RS-232 to 9pin RS-232 adaptor
• 1 x User Manual
• Extends IR, RS-232, audio and visual content up to 330ft over a single high quality CAT5e/6/7 cable
• Supports resolutions up to 1080p or 1920x1200 on pass through
• IR ports for emitting and receiving IR control signals for use of IR remote controls and 3rd party
IR controllers
• Lossy, and lossless multi-channel audio formats pass through capable.
• 3D passthrough capable
• HDCP compliant
Specifications
Bandwidth frequency 6.75 Gbps
Input Ports 1 x CAT5e/6/7
1 x IR 3.5mm
Output Ports 1 x HDMI (Female type)
1 x IR 3.5mm
1 x RS-232
Resolution outputs Video: up to 1080p@60Hz
Vesa: up to 1920x1200
Dimensions (HxWxD) .94x2.75x2.88 (inch) or 23.88x69.85x73.15 (mm)
Weight .3lbs or .14kg
Temperature -4°F to 158°F or -20°C to 70°C
Power consumption 6W
Produktspecifikationer
| Varumärke: | Atlona |
| Kategori: | Inte kategoriserad |
| Modell: | AT-PRO2HDREC |
