Systemwächter-Leistungsteil REG - 1-

Kanal, 2-Kanal

Sicherheitshinweise

Einbau und Montage elektrischer Geräte dürfen

nur durch Elektrofachkräfte erfolgen.

Bei Nichtbeachten der Anleitung können

Schäden am Gerät, Brand oder andere Gefahren

entstehen.

Gefahr durch elektrischen Schlag. Gerät ist nicht

zum Freischalten geeignet.

Gefahr durch elektrischen Schlag. Vor Arbeiten

an Gerät oder Last freischalten. Dabei alle

Leitungsschutzschalter berücksichtigen, die

gefährliche Spannungen an Gerät oder Last

liefern.

Diese Anleitung ist Bestandteil des Produktes

und muss beim Endkunden verbleiben.

Geräteaufbau

System-Leistungsteil 1-Kanal REG

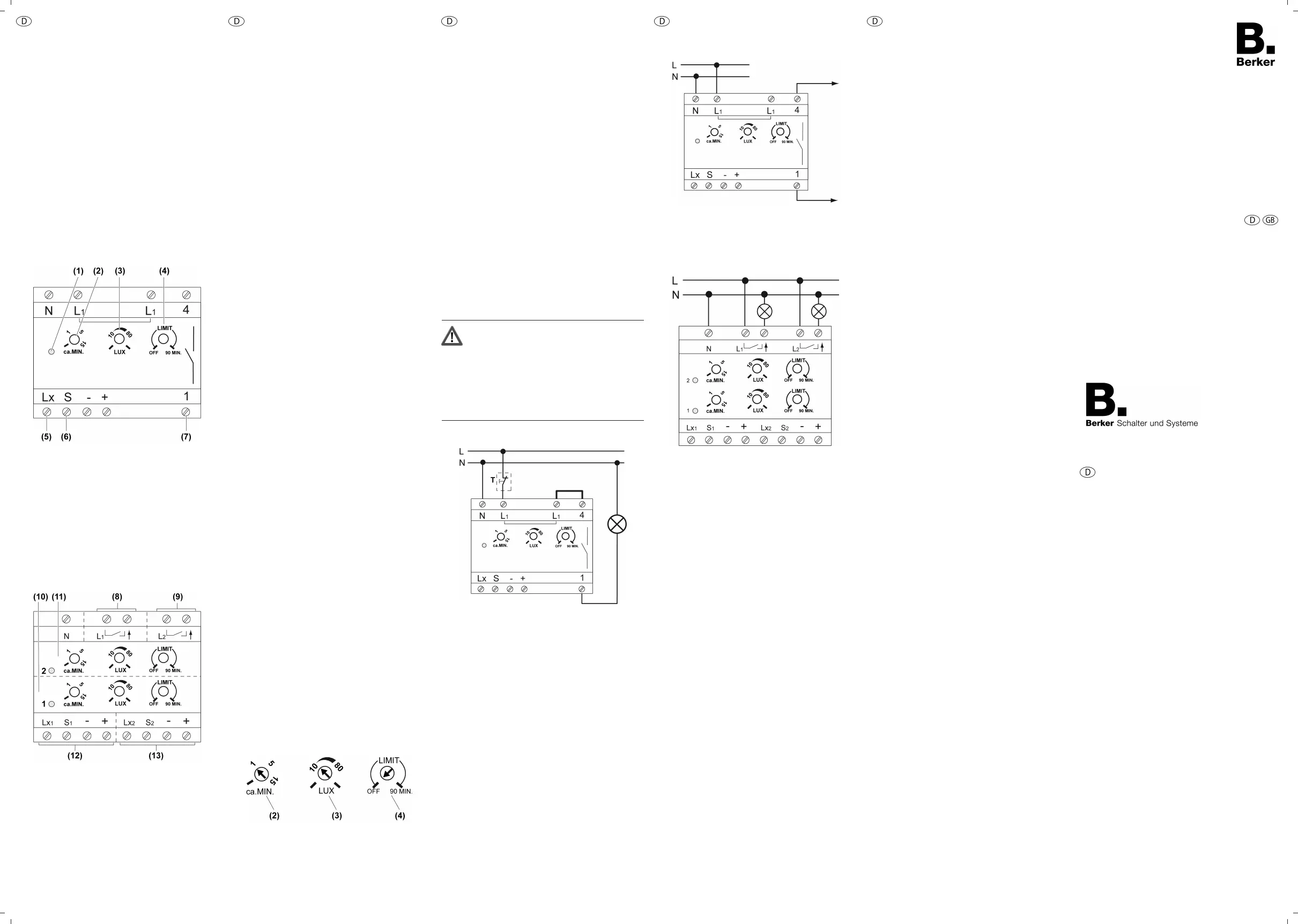

Bild 1: Leistungsteil 1-Kanal

(1)Status LED

(2)Einsteller Nachlaufzeit, MIN

(3)Einsteller Helligkeitsschwelle, LUX

(4)Einsteller Zwangsabschaltung, LIMIT

(5)Klemme Lx Helligkeitsauswertung vom System-

Sensor

(6)Klemme S Signalauswertung vom System-

Sensor

(7)Klemmen 1 und 4 potentialfreier Schaltkontakt

System-Leistungsteil 2-Kanal REG

Bild 2: Leistungsteil 2-Kanal

(8)Schaltkontakt Kanal 1

(9)Schaltkontakt Kanal 2

(10)Kanal 1: Status LED und Einsteller für MIN, LUX

und LIMIT

(11)Kanal 2: Status LED und Einsteller für MIN, LUX

und LIMIT

(12)Anschluss System-Sensoren für Kanal 1

(13)Anschluss System-Sensoren für Kanal 2

Funktion

Bestimmungsgemäßer Gebrauch

-Schalten von elektrischen Lasten für die Dauer

einer einstellbaren Zeit bei unterschrittener

Helligkeitsschwelle

-Betrieb mit geeigneten System-Sensoren

-Einbau in Unterverteiler auf Hutschiene nach

DIN EN 60715

Produkteigenschaften

System-Leistungsteil 1-Kanal REG

-Gerät reagiert auf Bewegungserkennung von

System-Sensoren

-Helligkeitsschwelle einstellbar

-Einschaltdauer einstellbar

-Zwangsabschaltung einstellbar, Limitfunktion

-Potentialfreier Schließerkontakt

-Kleinspannung schaltbar

-Manuelles Einschalten mit Installationstaster,

Öffner möglich

System-Leistungsteil 2-Kanal REG

-Gerät reagiert auf Bewegungserkennung von

System-Sensoren

-Helligkeitsschwelle für beide Kanäle separat

einstellbar

-Einschaltdauer für beide Kanäle separat

einstellbar

-Zwangsabschaltung für beide Kanäle separat

einstellbar

-Kanal 1: Potentialbehafteter Schließerkontakt

-Kanal 2: Potentialfreier Schließerkontakt

-Manuelles Einschalten beider Kanäle

gemeinsam mit Installationstaster, Öffner

möglich

Automatikbetrieb

System-Sensoren (Zubehör) erfassen

Wärmebewegungen von Personen, Tieren oder

Gegenständen und geben Bewegungssignale und

den aktuellen Helligkeitswert an das Leistungsteil

weiter.

-Das Licht wird eingeschaltet, wenn der

überwachte Erfassungsbereich betreten wird

und die eingestellte Helligkeitsschwelle

unterschritten ist.

-Das Licht wird ausgeschaltet, wenn im

Erfassungsbereich keine Bewegung mehr

erfasst wird und die Nachlaufzeit abgelaufen ist.

Zur Vermeidung von Lichtschaukeln durch ein

abkühlendes Leuchtmittel wertet das Leistungsteil

nach dem Ausschalten für ca. 3 Sekunden keine

Signale aus.

Durch Einschalten der Netzspannung wird ein

Schaltvorgang des Leistungsteils ausgelöst.

Die Status-LED (1) des jeweiligen Kanals leuchtet,

wenn die Last eingeschaltet ist.

Bedienung

Licht manuell einschalten

Optionaler Installationstaster, Öffner ist installiert

(Montage und elektrischer Anschluss).

oInstallationstaster mindestens 1 Sekunde

drücken.

Licht wird helligkeitsunabhängig für die

eingestellte Nachlaufzeit eingeschaltet.

Erkannte Bewegungen starten die Nachlaufzeit

neu.

Leistungsteil konfigurieren

Mit drei Einstellern kann die Nachlaufzeit, die

Helligkeitsschwelle und bei Bedarf eine

Zwangsabschaltung nach 90 Minuten eingestellt

werden.

Bild 3: Einsteller Leistungsteil

Nachlaufzeit einstellen

Für diese Zeitdauer bleibt das Licht ab der letzten

Bewegungserkennung eingeschaltet. Die

Nachlaufzeit wird zwischen ca. 4 Sekunden und

15 Minuten eingestellt.

oEinsteller MIN (2) in gewünschte Position

drehen (Bild 3).

Helligkeitsschwelle einstellen

Die Helligkeitsschwelle wird zwischen ca. 3 und

80 Lux oder Tagbetrieb eingestellt.

oEinsteller LUX (3) in gewünschte Position

drehen (Bild 3). Eine Einstellung auf ca. 10 Lux

aktiviert das Gerät bei Dämmerungsbeginn. Für

helligkeitsunabhängiges Schalten den Einsteller

bis Rechtsanschlag drehen.

Zwangsabschaltung einschalten

Mit dem Einsteller LIMIT (4) kann eine

Zwangsabschaltung eingeschaltet 90 MIN oder

abgeschaltet OFF werden. Bei aktiver

Zwangsabschaltung schaltet das Leistungsteil nach

spätestens 90 Minuten ab. Ein Wiedereinschalten

erfolgt nur, wenn die Helligkeitsschwelle

unterschritten ist und erneut Bewegung im

Erfassungsbereich erkannt wird. Die

Zwangsabschaltung verhindert, dass bei ständiger

Bewegungserkennung das Licht nicht ausschaltet,

auch wenn es hell genug ist.

oEinsteller LIMIT auf 90 MIN einstellen.

Informationen für Elektrofachkräfte

Montage und elektrischer Anschluss

GEFAHR!

Elektrischer Schlag bei Berühren

spannungsführender Teile.

Elektrischer Schlag kann zum Tod

führen.

Vor Arbeiten an Gerät oder Last alle

zugehörigen Leitungsschutzschalter

freischalten. Spannungsführende Teile

in der Umgebung abdecken!

Leistungsteil 1-Kanal anschließen und montieren

Bild 4: Anschlussplan Leistungsteil 1-Kanal

oLeistungsteil auf Hutschiene montieren.

oLeistungsteil gemäß Anschlussplan (Bild 4)

anschließen. Optional Installationstaster T,

Öffner in die Zuleitung des Leistungsteils

einfügen, um das Leistungsteil auch manuell für

die Dauer der Nachlaufzeit einschalten zu

können.

oBrücke zwischen Klemmen L

1

und 4 bei

Anschluss des Schaltkontaktes am gleichen

Außenleiter installieren.

iDer Schaltausgang kann an einem anderen

Außenleiter als die Versorgungsspannung

betrieben werden.

oLiefern mehrere Leitungsschutzschalter

gefährliche Spannungen an Gerät oder Last, die

Leitungsschutzschalter koppeln oder mit einem

Warnhinweis so beschriften, dass ein

Freischalten sichergestellt ist.

oSystem-Sensoren an die Klemmen Lx, S, - und

+ des Leistungsteils anschließen (siehe

Anleitung System-Sensoren).

Mit Leistungsteil 1-Kanal Kleinspannung

schalten

Bild 5: Anschlussplan Schaltkontakt an

Kleinspannung

oLeistungsteil gemäß Anschlussplan (Bild 5)

anschließen.

Leistungsteil 2-Kanal anschließen und montieren

Bild 6: Anschlussplan Leistungsteil 2-Kanal

oLeistungsteil auf Hutschiene montieren.

oLeistungsteil gemäß Anschlussplan (Bild 6)

anschließen.

oLiefern mehrere Leitungsschutzschalter

gefährliche Spannungen an Gerät oder Last, die

Leitungsschutzschalter koppeln oder mit einem

Warnhinweis so beschriften, dass ein

Freischalten sichergestellt ist.

oSystem-Sensoren an die Klemmen Lx, S, - und

+ des Leistungsteils für Kanal 1 und 2

anschließen (siehe Anleitung System-

Sensoren).

iDie beiden Schaltausgänge L

1

und L

2

können an

unterschiedlichen Außenleitern betrieben

werden.

iWerden mehr als 8 System-Sensoren benötigt,

müssen die Ausgänge von Kanal 1 und Kanal 2

parallel geschaltet werden. Dazu ist eine Brücke

zwischen Ausgang 1 und Ausgang 2 zu legen.

Die maximale Anschlussleistung erhöht sich

dabei nicht.

iParallelschalten mehrerer Leistungsteile ist

ausgangsseitig möglich, allerdings erhöht sich

dabei die maximale Anschlussleistung nicht.

Inbetriebnahme

Wächtersystem in Betrieb nehmen

oSystem-Sensoren nacheinander anschließen

(siehe Anleitung System-Sensoren) und einzeln

prüfen, um die Funktion sicherzustellen.

oLeistungsteil für die Funktionsprüfung der

Sensoren folgendermaßen einstellen:

Einsteller MIN ca. 4 Sekunden, Linksanschlag

Einsteller LUX Tagbetrieb, Rechtsanschlag

oErfassungsbereich für jeden System-Sensor

einzeln abschreiten, dabei auf sichere Erfassung

und Störquellen achten (siehe Anleitung

System-Sensoren).

oNach der Inbetriebnahme der System-Sensoren

die Einsteller MIN, LUX und LIMIT für den

Normalbetrieb einstellen.

Anhang

Technische Daten

NennspannungAC 230 V ~

Netzfrequenz50 Hz

Leistungsaufnahme

Best.-Nr. 155ca. 1,1W

Best.-Nr. 159ca. 1,8W

Umgebungstemperatur-25 ... +55 °C

Nachlaufzeitca. 4 s ... 15 min

Helligkeitseinstellungca. 3 ... 80 lx (und

Tagbetrieb)

Anschlussleistung bei AC 230 V ~

Glühlampen2300 W

HV-Halogenlampen2300 W

Tronic-Trafos1200 W

Induktive Trafos1200 VA

EVGtypabhängig

Leuchtstofflampen

unkompensiert

1200 VA

Leuchtstofflampen

parallelkompensiert

920 VA

Leuchtstofflampen Duo-

Schaltung

2300 VA

Schaltstrom10 A

Einschaltstrommax. 20 A je Kanal

Mindestschaltstrom100 mA

MindestschaltspannungAC 12 V~

Kontaktartµ

Anschluss

eindrähtig1,5 ... 4 mm²

feindrähtig ohne

Aderendhülse

0,75 ... 4 mm²

feindrähtig mit

Aderendhülse

0,5 ... 2,5 mm²

Anzahl System-Sensorenmax. 8 (je Kanal)

Gesamtlänge Lastleitungmax. 100 m

Einbaubreite72 mm / 4 TE

Zubehör

Systemwächter 180° APBest.-Nr. 151 09

Systemwächter 240° APBest.-Nr. 152 09

Gewährleistung

Technische und formale Änderungen am Produkt,

soweit sie dem technischen Fortschritt dienen,

behalten wir uns vor.

Wir leisten Gewähr im Rahmen der gesetzlichen

Bestimmungen.

Im Gewährleistungsfall bitte an die Verkaufsstelle

wenden oder das Gerät portofrei mit

Fehlerbeschreibung an unser Service-Center

senden.

Berker GmbH & Co. KG

Service-Center

Hubertusstraße 17

D-57482 Wenden-Ottfingen

Telefon: 0 23 55 / 90 5-0

Telefax: 0 23 55 / 90 5-111

24.09.2013

82508311

97-09475-000

Systemwächter-Leistungsteil REG - 1-

Kanal, 2-Kanal

System motion detector power RMD -

1-channel, 2-channel

Best.-Nr. /Order No.

155, 159

Berker GmbH & Co. KG

Klagebach 38

58579 Schalksmühle/Germany

Telefon + 49 (0) 2355/905-0

Telefax + 49 (0) 2355/905-111

www.berker.de

Bedienungs- und

Montageanleitung

Operation- and

Assembly Instructions
