Sida 1/2
76019328 1/14
C301 DUMMY LEVERSET
—
Installation Instructions
www.dorma.com
2 - Rose
3 - Wood/sheet metal screws (x2)
4 - Rose insert assembly

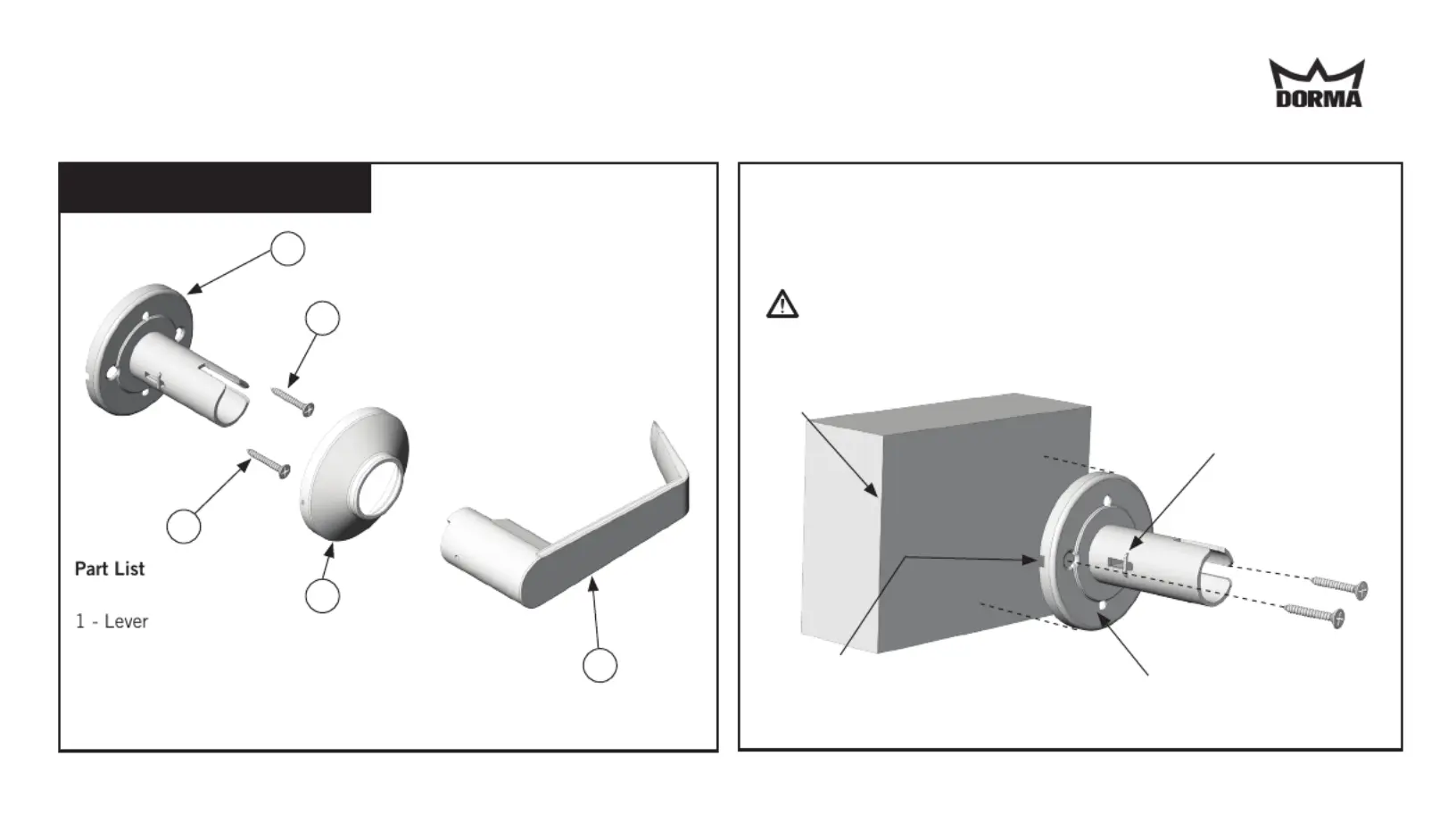

Overall Exploded View Tools required for installation
#2 Phillips screwdriver
2
3
1
3
1. Mount rose insert
Use the included template to properly prepare the door face for the
lever assembly.
Orient the rose insert such that open notches are on the sides of
the insert.
1.1 Secure to the door with two wood/sheet metal screws.
4
Rose
insert
notch
Rose
insert
Door
Edge Lever clip to be
oriented towards
edge of the door.
76019328 1/14www.dorma.com
2. Install rose
2.1 Place the rose onto the rose insert oriented such that the dimples
line up with the insert notches, and the notch is towards the bottom
of the rose. (See figure)
2.2 Push the rose into place against the face of the door.
3. Install lever
3.1 Push the lever onto the spindle until it clicks into place.
Rose
Rose
notch
Rose
insert
notch
Dimple
Spindle
