1. Verwendungszweck

Der Allzweckthermostat wird zur Regelung

der Heizung oder Ventilatoren in feuchten

oder staubigen Räumen eingesetzt, z. B.

Garagen, Lagerräume, Waschräume, Ställe,

Gewächshäuser etc.

2. Montage

Der Montageort sollte so gewählt werden, daß

das Gerät keiner dauernden Zugluft oder

Wärmestrahlung ausgesetzt und eine unge-

hinderte Luftzirkulation gewährleistet ist. Mon-

tagehöhe ca. 1,6 m.

Bei Außenmontage ist die Nordseite des Ge-

bäudes vorzuziehen. Ist das nicht möglich,

muß als Schutz gegen direkte Sonnenein-

strahlung ein Abschirmblech montiert werden.

3. Anschlußschaltbild

4. Technische Daten

Best.-Nr. EDV-Nr. Temperatur-

bereich

Regler mit Außeneinstellung

AZT-A 524 510 0524 60 140 510 + 5 bis +35 °C

AZT-A 524 410 0524 60 141 410 –15 bis +15 °C

Regler mit Inneneinstellung

AZT-I 524 510 0524 61 140 510 + 5 bis +35 °C

AZT-I 524 410 0524 61 141 410 –15 bis +15 °C

Netzversorgung

Nennspannung 50 Hz 220 V

Toleranzbereich 187…242 V

Schaltstrom 10 A/ 250 V

Schaltleistung 2,5 KVA

Kontakt 1 Wechsler

Zul. Umgebungstemperatur –20 bis +40 °C

Schalttemperaturdifferenz ca. 0,5 K

Schutzart Gehäuse nach DIN 40 050 IP 54

Fühler NTC linearisiert

Gewicht ca. 250 g

5. Plombierung des Gehäuses

1. Rechte obere Deckelschraube ersetzen

durch beiliegende Plombierschraube (mit

Querloch).

2. Plombierdraht durch Kanal im Deckel und

Plombierschraube ziehen und Plombe

setzen.

ACHTUNG

Das Gerät darf nur durch einen Fachmann installiert

bzw. eingesetzt werden. Dabei sind die bestehen-

den Sicherheitsvorschriften zu beachten.

Die Möglichkeiten der Anwendung und Dimensio-

nierung insbesondere die techn. Daten ergeben

sich aus unseren Prospektangaben.

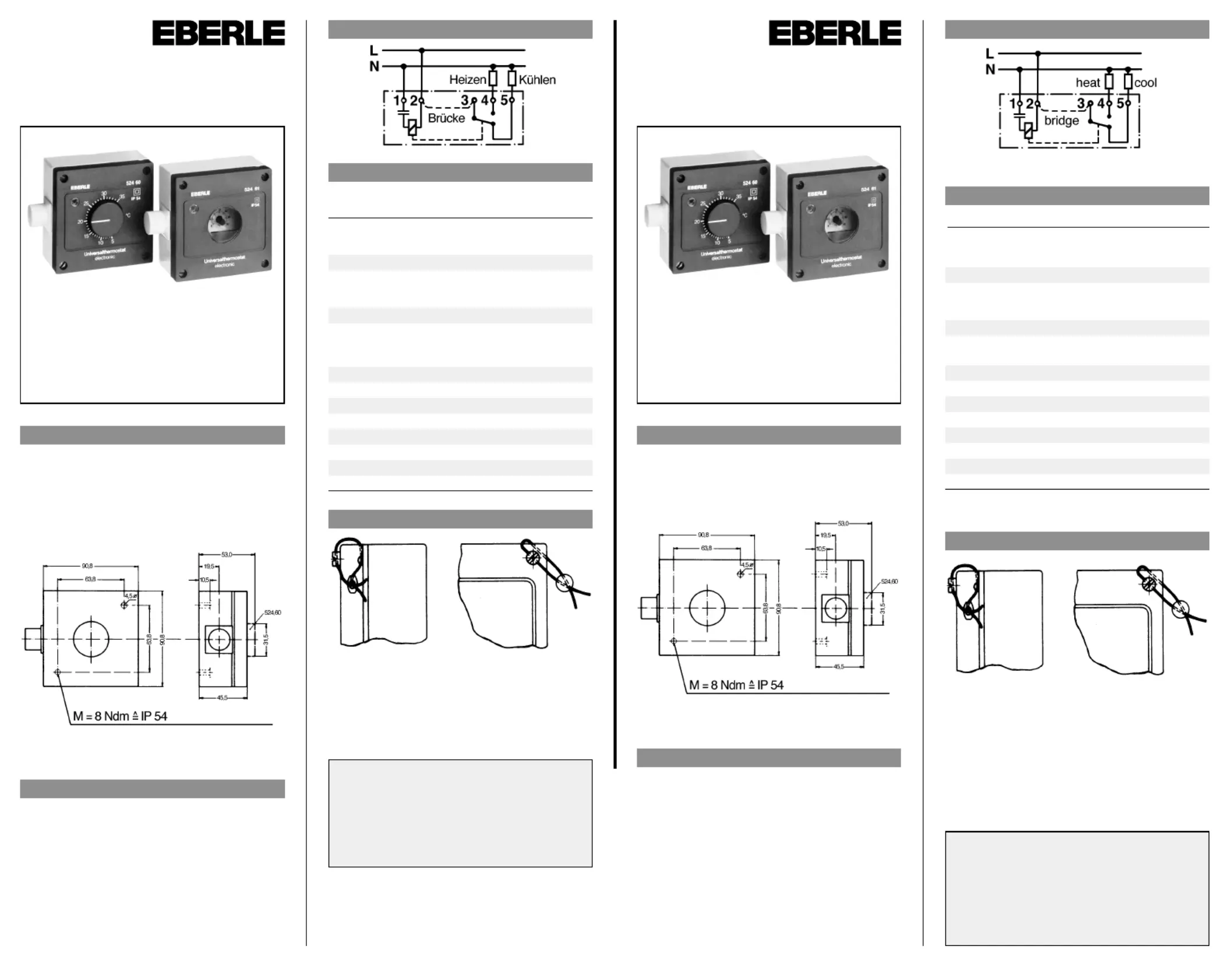

Allzweckthermostat

– elektronisch –

Typ AZT-A 524 410 / 510

Typ AZT-I 524 410/ 510

Montage- und

Bedienungsanleitung

EBERLE Controls GmbH

Postfach 13 01 53 · D-90113 Nürnberg

Klingenhofstraße 71 · D-90411 Nürnberg/Germany

Tel. 0911 56 930 · Telefax 0911 56 93 214

1. Application

This thermostat is for controlling heating or

cooling in damp or dusty rooms e.g. garages,

storerooms, toilets, stables, laundries etc.

2. Mounting

The control should be mounted on an inside

wall approx 5’from floor level (1.6 m). Avoid

draughts, direct heat from radiators, sunshine

or heated walls (airing cupboards or chimney

breasts).

For external mounting the north side of hous-

es is preferred. If this is not possible the con-

trol must be shielded from direct sunlight, wind

and rain.

3. Wiring diagram

4. Technical Data

Order No. Comp. No. Temp. Range

Controller with External Adjustment

AZT-A 524 510 0524 60 140 510 + 5° to +35 °C

AZT-A 524 410 0524 60 141 410 –15° to +15 °C

Controller with Internal Adjustment

AZT-I 524 510 0524 61 140 510 + 5 to +35 °C

AZT-I 524 410 0524 61 14 1 410 –15 to +15 °C

Operating voltage 50 Hz 220 V

Tolerance 187…242 V~

Switching capacity 10 A/ 250 V~

Switching load 2.5 KVA

Contacts 1 c/o

Ambient Temperature –20 to +40 °C

Switching differential app. 0.5 K

Housing class to DIN 40 050 IP 54

Sensor NTC Line arised

Weight app. 250 g

5. Sealing the housing

1. The top right hand cover screw can be re-

placed by a special screw with a longer

head and with a hole drilled through its di-

ameter (screw supplied separately).

2. Pass a thin wire through this hole and also

the channel in the face of the lid and seal

the two ends in the normal manner.

General purpose

electronic thermostat

Typ AZT-A 524 410 / 510

Typ AZT-I 524 410/ 510

Installation and

operating instructions

ATTENTION

The equipment may only be installed and/or

mounted by an expert according to the existing

safety regulations.

Possible applications and dimensioning particular-

ly technical data may be found in our technical

leaflets.
