SicherheitshinweiseDE SäkerhetsanvisningarSESafety instructions Consignes de sécurité VeiligheidsinstructiesGB FR NL SikkerhedsanvisningerDK
• Arbeiten am 230 V Netz dürfen nur von autorisiertem Fachpersonal unter
Berücksichtigung der landesüblichen Installationsvorschriften/-normen
ausgeführt werden.
• Vor der Montage des Produktes ist die Busspannung freizuschalten.
1 • Bestimmungsgemäße Verwendung
Die ausführliche Bedienungsanleitung finden Sie auf
http://www.esylux.com/y/MA005567
Der Decken-Präsenzmelder ist für die Anwendung im Innenbereich
konzipiert und benötigt eine freie Sicht auf Personen.
• 360° Erfassungsbereich, 6 m/8 m Reichweite bei einer
Montagehöhe von 2,5 m (1.1)
Automatische Steuerung von Lichtkanälen in Abhängigkeit von
voreingestelltem Soll-Helligkeitswert und Lichtdauer über den
DALI Bus.
Montagevarianten
Deckeneinbaumontage in abgehängte Decken, Einbauschränke,
Aufputz- und Unterputzdosen mit Klemmfeder (1.2) oder in
geschlossene, abgehängte Decken mit Klemmring (1.3).
Für PD-C 360i/8 mini DALI besteht die Möglichkeit die Erfassungs-
bereiche mittels Linsenmaske (beiliegend) auszublenden (1.4).
2 • Anschluss
Der elektrische Anschluss an den DALI-Bus erfolgt über die Micro-
Steckklemmen gemäß Abbildung (2.1).
Isolieren Sie hierfür die Leitung auf einer Länge von 5 – 6 mm ab. Zu
verwenden sind eindrähtige Leiter mit der Stärke von 0,6 – 0,8 mm².
3 • Einstellungen
Parametrierung ist nur per Fernbedienung (3.1) möglich.
• Soll-Helligkeitswert 5 – 2000 Lux
• Nachlaufzeit 15 Sek. – 30 Min. oder „Kurzimpuls“ in
5 Sekunden-Takt ON/OFF
• Ansteuerung über DALI-Taster
4 • Inbetriebnahme
Busspannung zuschalten
Es beginnt eine Initialisierungsphase von ca. 30 Sek.
Die rote LED blinkt. Nach Abschluss der Initialisierungsphase schaltet
der Melder automatisch in die Werkseinstellung, bzw. in die zuletzt
eingestellte Betriebsart/Parameter.
Die Auslieferung des Melders erfolgt im Werksprogramm
• Lichtwert = ca. 500 Lux
• Nachlaufzeit = 5 Min.
• Vollautomatikmodus
• Orientierungslicht: 10 %
5 • Technische Daten
Betriebsspannung DALI Bus 16 V (gleich)
Soll-Helligkeitswert ca. 5 – 2000 Lux
Nachlaufzeit Impuls / ca. 15 Sek.
IP Schutzart IP 55
Betriebstemperaturbereich 0 °C … +50 °C
Technische und optische Änderungen vorbehalten.
• Work on the 230-V power system must be carried out by authorised personnel
only, with due regard to the applicable installation regulations/standards
• Switch off the bus supply before installing the system.
1 • Appropriate use
Detailed operating instructions are available at
http://www.esylux.com/y/MA005567
The ceiling presence detector is designed for indoor use and must have
an unobstructed view of persons.
• 360° field of detection, 6-m/8-m range at an installation height
of 2.5 m (1.1)
Automatic control of lighting channels via the DALI bus subject to the
preset target brightness value and light duration.
Installation types
Recessed ceiling mounting in suspended ceilings, built-in cupboards,
surface-mounted und flush-mounted boxes with clamp springs (1.3) or
in closed suspended ceilings with a locking ring (1.2).
For PD-C 360i/8 mini DALI, there is an option to mask the fields of
detection using a lens mask (enclosed) (1.4).
2 • Connection
The electrical connection on the DALI bus is established via the micro
plug-in terminals in accordance with Figure . (2.1)
To establish the connection in this way, insulate a length of the line measuring
5 – 6mm. Use single-wire conductors measuring 0.6 – 0.8 mm² for this purpose.
3 • Settings
Settings can only be configured via remote control .(3.1)
• Target brightness value 5 – 2000lux
• Switch-off delay time: 15 sec. – 30 min. or
“short impulse” in 5-sec. ON/OFF cycle
• Control via DALI button
4 • Start-up
Connect the bus supply
A warm-up phase of approx. 30 seconds is initiated.
The flashes. Once the warm-up phase is complete, the detector red LED
automatically switches to the factor setting or to the most recently set
operation mode/parameter.
The detector is delivered with factory settings
• Light value = approx. 500lux
• Switch-off delay time = 5 min.
• Fully automatic mode
• Orientation light: 10 %
5 • Technical data
Operating voltage DALI bus 16V (DC)
Target brightness value Approx. 5 – 2000 lux
Switch-off delay time Impulse / approx. 15 sec.
IP protection type IP 55
Operating temperature range 0 °C to +50 °C
Technical and design features may be subject to change.
• Seules des personnes autorisées et qualifiées pour effectuer une installation
conforme aux normes et prescriptions en vigueur peuvent intervenir sur le
réseau 230V.
• Avant de monter le produit, il est nécessaire de mettre le bus hors tension.
1 • Conformité d'utilisation
Le mode d'emploi complet est disponible à l'adresse:
http://www.esylux.com/y/MA005567
Le détecteur de présence de plafond est conçu pour une utilisation en
intérieur et nécessite d'être placé de telle sorte que son champ de vision
englobe les personnes éventuellement présentes.
• Zone de détection: 360°, portée: 6 / 8m avec une hauteur de
montage de 2,5m (1.1)
Commande automatique de canaux lumineux en fonction de la
luminosité (valeur nominale) et de la durée d'éclairage via le bus DALI.
Types de montage
Montage intégré au plafond dans les plafonds fermés, les placards encastrés,
les boîtiers apparents ou encastrés au moyen du ressort de serrage (1.3)
ou sous des plafonds suspendus fermés avec le collier de serrage .(1.2)
Pour le PD-C 360i/8 mini DALI, il est possible de masquer la plage de
détection en utilisant le capuchon de lentille (fourni) .(1.4)
2 • Raccordement
Pour raccorder l'appareil au bus DALI, utilisez les micorborniers comme
illustré à la figure (2.1).
Pour ce faire, dénudez la partie électrique sur une longueur de 5 à 6mm.
Utilisez pour cela des conducteurs unifilaires d'une épaisseur de 0,6 à 0,8mm².
3 • Réglages
Le paramétrage s'effectue uniquement au moyen de la télécommande (3.1).
• Luminosité (valeur nominale): 5 à 2000 lux
• Durée d'activation: 15sec. à 30min. ou «Brèves impulsions» toutes
les 5 secondes ON/OFF.
• Commande via le bouton-poussoir DALI
4 • Mise en service
Mettez le bus sous tension.
Une phase d'initialisation de 30 secondes environ s'amorce.
La clignote. Que vous utilisiez les réglages d'usine ou que vous LED rouge
ayez réglé les modes de fonctionnement/paramètres, le détecteur se
déclenche automatiquement une fois la phase d'initialisation terminée.
À la livraison, le dispositif est paramétré selon les préréglages d'usine
• Luminosité=environ 500lux.
• Durée d'activation=5min.
• Mode automatique
• Éclairage d'orientation: 10 %
5 • Caractéristiques techniques
Tension de fonctionnement Bus DALI 16V (identique)
Luminosité (valeur nominale) 5 à 2000 lux env.
Durée d'activation Basculement de 15s env.
Type de protection IP55
Plage de température de fonctionnement 0°C à +50°C
Sous réserve de modifications techniques et esthétiques.
• Werkzaamheden aan het 230 V-lichtnet mogen uitsluitend door bevoegd
vakpersoneel en alleen volgens de landelijke installatievoorschriften/-normen
worden uitgevoerd.
• Vóór montage van het product de busspanning uitschakelen.
1 • Gebruik in overeenstemming met het gebruiksdoel
De uitvoerige bedieningshandleiding treft u aan op
http://www.esylux.com/y/MA005567
De aanwezigheidssensor voor plafondmontage is bedoeld voor
inpandig gebruik en vereist een onbelemmerd zicht op personen.
• 360° detectiehoek, 6 m/8 m bereik bij een montagehoogte van
2,5 m (1.1)
Automatische regeling van lichtkanalen afhankelijk van vooraf
ingestelde gewenste helderheidswaarde en lichtduur via de DALI-bus.
Montagevarianten
Plafondinbouwmontage in verlaagde plafonds, inbouwkasten, opbouw-
en inbouwdozen met klemring of in gesloten verlaagde plafonds (1.3)
met klemveer (1.2).
Voor PD-C 360i/8 mini DALI kan het detectiegebied met behulp van een
lensmasker (meegeleverd) worden gemaskeerd (1.4).
2 • Aansluiting
De elektrische aansluiting op de DALI-bus wordt via de microklemmen
tot stand gebracht volgens afbeelding . (2.1)
Strip hiertoe de kabel tot een lengte van 5 tot 6 mm. Er dienen eenaderige
kabels met een dikte van 0,6 tot 0,8 mm² te worden gebruikt.
3 • Instellingen
Het instellen van parameters is alleen met afstandsbediening (3.1) mogelijk.
• Instelwaarde voor helderheid 5 – 2000 lux
• Nalooptijd 15 sec. – 30 min. of “korte impuls” in 5 seconden-klokpuls
ON/OFF
• Aansturing via DALI-impulsgever
4 • Ingebruikneming
Busspanning inschakelen
Er start een initialisatiefase van ongeveer 30 seconden.
De rode LED knippert. Nadat de initialisatiefase is voltooid, schakelt
de melder automatisch naar de fabrieksinstelling of naar de laatst
ingestelde bedrijfsmodus/parameters.
De melder wordt geleverd met fabrieksinstellingen.
• Lichtwaarde = ca. 500 lux
• Nalooptijd = 5 min.
• Volautomatische modus
• Oriëntatieverlichting: 10 %
5 • Technische gegevens
Bedrijfsspanning DALI-bus 16 V (DC)
Instelwaarde voor helderheid ca. 5 – 2000 lux
Nalooptijd Impuls / ca. 15 sec.
IP beschermingsgraad IP55
Bedrijfstemperatuurbereik 0 °C … +50 °C
Technische en optische wijzigingen voorbehouden.
• Arbete vid 230 V nätspänning får bara utföras av behörig fackpersonal
under iakttagande av nationella föreskrifter och normer för
installationer.
• Innan produkten monteras ska busspänningen kopplas från.
1 • Ändamålsenlig användning
En utförlig bruksanvisning hittar du på
http://www.esylux.com/y/MA005567
Taknärvarodetektorn är konstruerad för användning inomhus och
kräver fri sikt över personer.
• 360° bevakningsområde, räckvidd på upp till 6m/8m vid en
monteringshöjd på 2,5m (1.1)
Automatisk styrning av ljuskanaler beroende på förinställt
börljusvärde och ljuslängd via DALI-bussen.
Monteringsvarianter
Infälld takmontering i slutna undertak, inbyggnadsskåp,
utanpåliggande och takmontering med klämfjäder (1.2) eller i slutna
undertak med klämring (1.3).
För PD-C 360i/8 mini DALI är det möjligt att dölja detektions-
området med linsmasken (medföljer) (1.4).
2 • Anslutning
Elektrisk anslutning av DALI-bussen sker med Micro-
snabbanslutningar enligt bild (2.1).
Isolera kabeln för en längd på 5 – 6mm. Använd en entrådig kabel
med tjocklek på 0,6 – 0,8 mm².
3 • Inställningar
Parametrering är bara möjlig med fjärrkontroll (3.1).
• Bör-ljusstyrka 5 – 2000Lux
• Efterlystid 15 sek. – 30 min. eller ”Kortimpuls” i
5 sek. takt AV/PÅ
• Omkoppling via DALI-knapp
4 • IDRIFTTAGNING
Tillkoppling av busspänningen
En initieringsfas på ca 30 sek. startas.
Den röda lysdioden blinkar. Efter att initieringsfasen avslutats kopplar
detektorn automatiskt om till fabriksinställning resp. till det senast
inställda driftsättet/parametern.
Leverans av detektorn sker enligt fabriksprogram
• Ljusvärde= ca 500Lux
• Efterlystid= 5min.
• Helautomatikläge
• Orienteringsljus: 10 %
5 • Tekniska data
Driftspänning DALI-buss 16V (lika)
Börvärde ljusstyrka ca 5 – 2 000 lux
Efterlystid Impuls / ca 15 sek.
IP-kapslingsklass IP 55
Drifttemperaturintervall 0 – 50°C
Vi förbehåller oss rätten till tekniska och utseendemässiga ändringar.
• Arbejde på 230 V-nettet må kun udføres af autoriserede fagfolk under
overholdelse af nationale installationsforskrifter/-standarder.
• Før montering af produktet skal busspændingen slås fra.
1 • Tilsigtet anvendelse
Du kan finde en detaljeret betjeningsvejledning på
http://www.esylux.com/y/MA005567
Tilstedeværelsessensoren til montering i loft er udviklet til indendørs brug
og skal have et frit udsyn på personer.
• 360° detekteringsområde, rækkevidde på 6 m/8 m ved en
monteringshøjde på 2,5 m (1.1)
Automatisk styring af lyskanaler via DALI-bussen i overensstemmelse
med den forudindstillede nominelle lysstyrkeværdi og lysvarighed.
Monteringsvarianter
Indbygning i loft i nedsænkede lofter, indbygningsskabe, PL-dåser og
udvendige underlag med klemfjeder (1.3) eller i lukkede, nedsænkede
lofter med klemring (1.2).
På PD-C 360i/8 mini DALI er der mulighed for afblænding af
detekteringsområderne ved hjælp af en linsemaske (medfølger) (1.4).
2 • Tilslutning
DALI-bussen tilsluttes elektrisk via mikrostikklemmerne. Illustrationen (2.1)
viser tilslutningen.
Til dette formål skal ledningen afisoleres til en længde på 5 – 6 mm.
Anvend enkelttrådede ledere med en tykkelse på 0,6 – 0,8 mm².
3 • Indstillinger
Parametrering er kun mulig via fjernbetjening .(3.1)
• Nominel lysstyrkeværdi 5 – 2000 lux
• Efterløbstid 15 sek. – 30 min. eller “kort impuls” i 5-sekunders
intervaller ON/OFF
• Styring via DALI-sensor
4 • Ibrugtagning
Tilslutning af busspænding
Der starter en initialiseringsfase på ca. 30 sekunder.
Den røde LED blinker. Efter initialiserungsfasen er afsluttet, skifter sensoren
automatisk til fabriksindstillingen eller den driftstilstand/de parametre,
der er indstillet sidst.
Sensoren leveres med fabriksprogram
• Lysstyrke = ca. 500 lux
• Efterløbstid = 5 min.
• Fuldautomatisk tilstand
• Orienteringsbelysning: 10 %
5 • Tekniske data
Driftsspænding DALI-bus 16 V (jævnstrøm)
Nominel lysstyrkeværdi ca. 5 – 2000 lux
Efterløbstid Impuls / ca. 15 sek.
Kapslingsklasse IP 55
Driftstemperaturområde 0 °C ... +50 °C
Der tages forbehold for tekniske og optiske ændringer.
ESYLUX GmbH • An der Strusbek 40
22926 Ahrensburg / Germany
info@esylux.com • www.esylux.com
MA00645302
PD-FLAT 360i/6 mini DALI
PD-C 360i/8 mini DALI
6 m
2,5 m
8 m
5 m
3 m

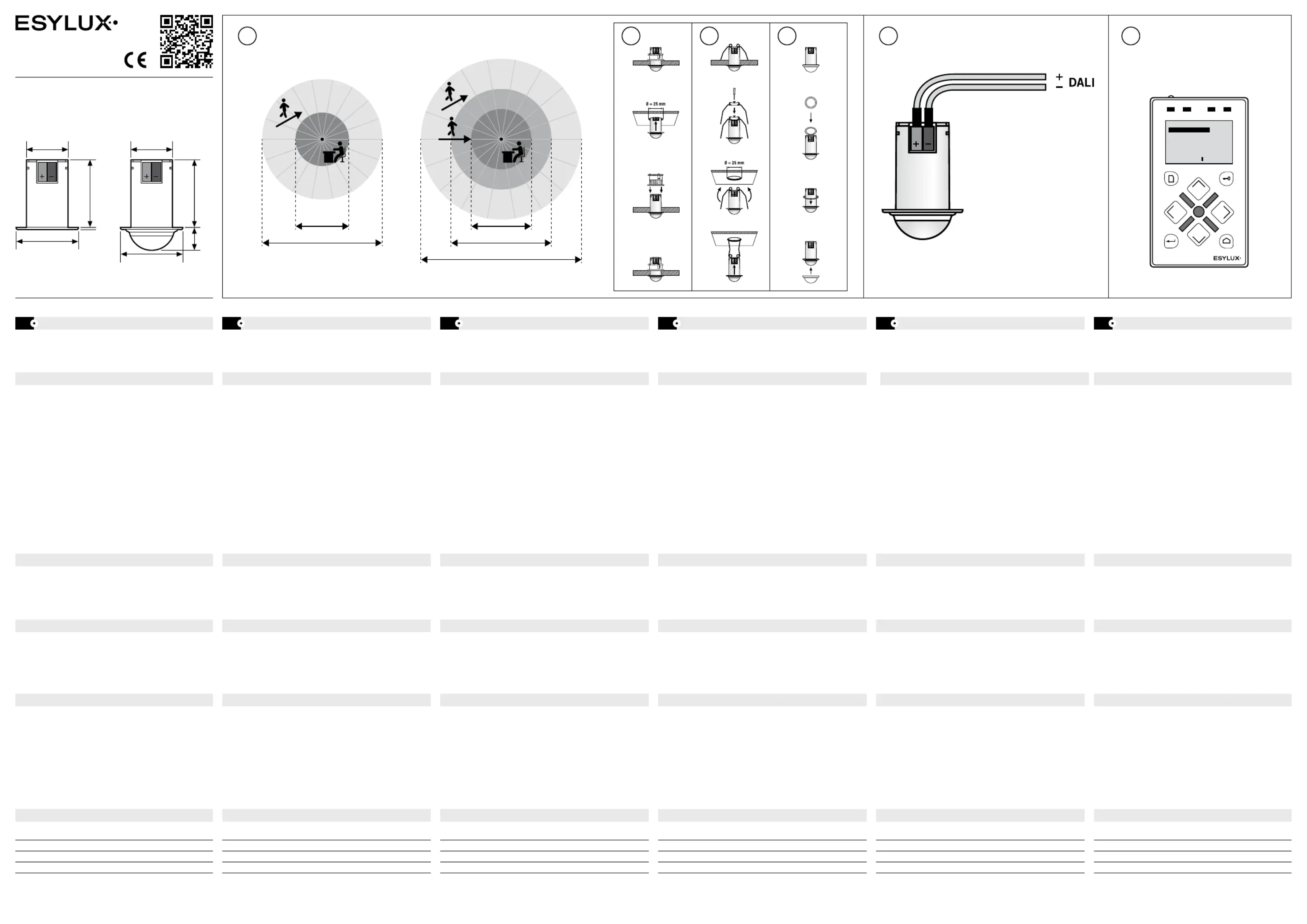

1.1 2.1 3.11.2 1.3 1.4
25 mm
45
mm
3
mm
33 mm
25 mm
45
mm
15
mm
33 mm
Mobil-PDi/MDi-universal
EP10433993
PDi/MDi
Remote control
Functions
Channel 1
Channel 2
System
Bat ok LS MDi
Produktspecifikationer
| Varumärke: | ESYLUX |
| Kategori: | rörelse detektor |
| Modell: | PD-C 360i/8 mini DALI |
Behöver du hjälp?
Om du behöver hjälp med ESYLUX PD-C 360i/8 mini DALI ställ en fråga nedan och andra användare kommer att svara dig
rörelse detektor ESYLUX Manualer
19 Augusti 2025
13 Augusti 2025
13 Augusti 2025
13 Augusti 2025
13 Augusti 2025
13 Augusti 2025
13 Augusti 2025
13 Augusti 2025
13 Augusti 2025
13 Augusti 2025
rörelse detektor Manualer
- Jung
- Leviton
- Vemer
- Optex
- Gira
- Berker
- Orbis
- Danfoss
- Festo
- Kogan
- Steinel
- Atlona
- Biltema
- Crestron
- Homematic IP
Nyaste rörelse detektor Manualer
21 Oktober 2025
19 September 2025
19 September 2025
18 September 2025
18 September 2025
18 September 2025
17 September 2025
13 September 2025
12 September 2025
12 September 2025
