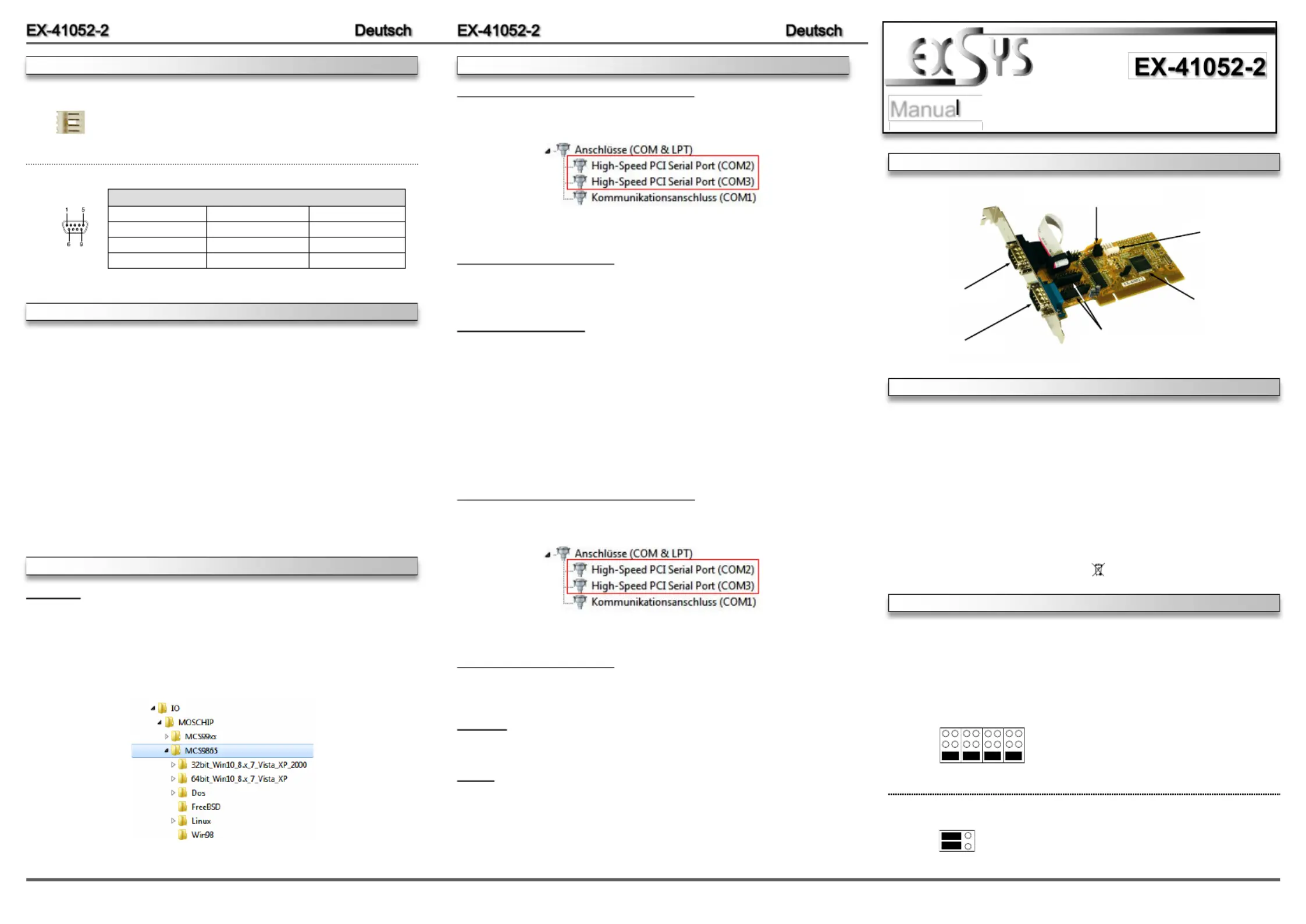

JUMPEREINSTELLUNG & ANSCHLÜSSE

Die EX2 ist eine 32Bit PCI Seriell RS232 Karte mit zwei seriellen FIFO 16C550 Ports, -41052---

für den Anschluss von HighSpeed seriellen RS232 Peripherie Geräten (z.B. Modem, Plotter --

usw.). Die EX2 nutzt den 16C550 UART Chipsatz, der die neueste HighSpeed-41052---

InterfaceTechnologie beinhaltet. Die Karte gewährleistet so eine sichere Datenübertragung -

und exzellente Performance von bis zu 115KBaud/s für jedes angeschlossene serielle Gerät!

Sie unterstützt den 32 und 64Bit PCI bzw. PCIX Bus mit 5 Volt und 3,3 Volt. Es ist nicht ---

möglich die I/O Adressen und Interrupts manuell einzustellen, da die Einstellungen der Karte

vom System (BIOS) und beim installieren des Betriebssystems automatisch vorgenommen

werden. Es besteht bei Bedarf die Möglichkeit, +5V oder +12V auf einen von vier möglichen

Pins der beiden 9 Pin Stecker zu legen (POS System).

BESCHREIBUNG & TECHNISCHE DATEN

AUFBAU

Kompatibilität:PCI oder PCIX, 33Mhz-

Betriebssysteme:DOS/ 98/ 2000/ XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ Linux

Anschlüsse:2x 9 Pin DSUB Stecker-

Lieferumfang:2, Treiber CD, Anleitung, Low Profile BügelEX-41052-

Zertifikate:FCC / RoHS / WEEE DE97424562 / WHQL

CE

CE

CE

CECE /

Mit der EX2 haben Sie die Möglichkeit +5V oder +12V auf einen der folgenden vier -41052-

Pins der Stecker und zu konfigurieren:S1 S2

Achtung! Nur konfigurieren wenn für das Peripheriegerät wirklich +5Volt oder +12Volt

benötigt wird. Für normale Anwendung den Jumper nicht verändern, sonst werden Ihre Geräte

beschädigt!

If JP9 is set to AUX the J5 must be connected with pc power

supply!

Please make sure you connect the plug in the right

direction! Never connect or release the plug while the

PC power is on!

S1: 9 Pin Stecker

Seriell Anschluss

Seriell Chip 16C550

mit 16Byte Buffer -

und PCIBridge-

S2: 9 Pin Stecker

Seriell Anschluss

J5: Stromanschluss

für PCNetzteil-

JP2 & JP3:

+5V oder +12V einstellbar auf

beide 9 Pin Seriell Stecker

JP9: Jumper für die Stromquelle

(Netzteil oder PCI Bus)

DB9M:

Serial 9 Pin DSUB serial male connector-

PinSignalPinSignalPinSignal

14DTR7RTSCDC

2RXD5GROUND8CTS

3TXD6DSR9 RI

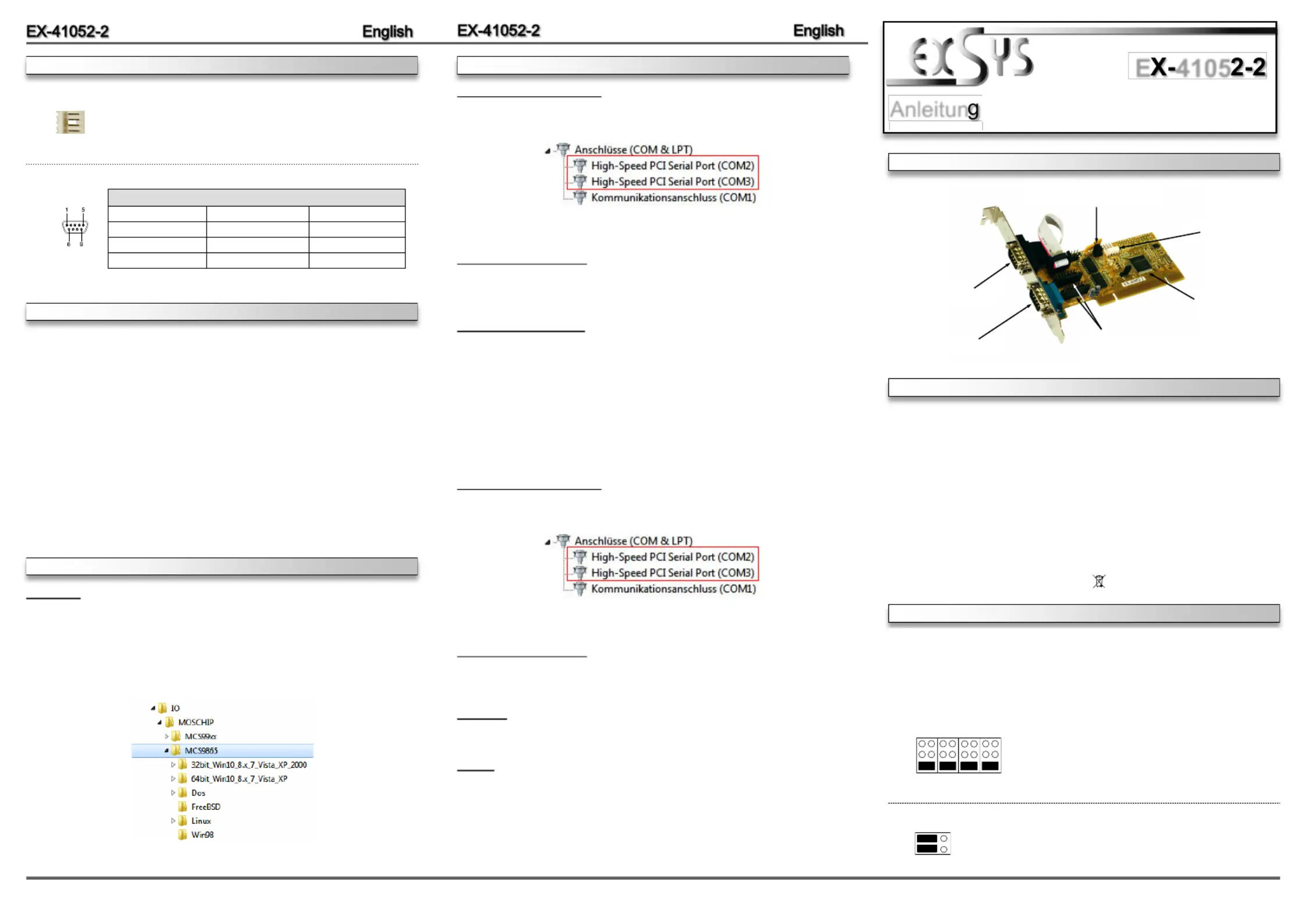

JUMPERSETTING & CONNECTORS

HARDWAREINSTALLATION

If you are ready with the jumper settings, please proceed with the following installation instruc-

tions. Because there are large differences between PC’s, we can give you only a general installa-

tion guide for the EX2. Please refer to your computer’s reference manual whenever in -41052-

doubt.

1. Turn off the power to your computer and any other connected peripherals.

2.Remove the mounting screws located at the rear and/or sides panels of your Computer

and gently slide the cover off.

3.Locate an available PCI slot and remove its covers from the rear panel of your computer.

Make sure it is the right expansion slot for the card (see card description)

4.Align the card with the PCI slot, and then gently but firmly, insert the card. Make sure the

card is seated and oriented correctly. Never insert the card by force!

5. Then connect the card with a screw to the rear panel of the computer case.

6.Gently replace your computer’s cover and the mounting screws.

DRIVER INSTALLATION

1 +5V

2 GND

3 GND

4 +12V

J5:

DRIVER INSTALLATION

Anleitun

Vers. 1.2 / 16.11.15

E4105

Windows

After completing the hardware installation, the operating system will automatically the card and

install this! If the driver should not be installed automatically, insert the driver CD into you CD-

ROM drive (eg drive D:) and then open the folder „IO/MOSCHIP/MCS9865“. Please select the

folder with your operating system and install the driver (see Picture). Follow the hardware

assistant and finish the installation. Restart your PC in any case after installing the Important!

drivers.

CHECK INSTALLED DRIVER

Open the >Device manager<. Now you should see at „Ports (COM & LPT)“ the following new

entry's:

If you see this or a similar information the device is installed correctly.

CHANGE PORT NUMBER

If you like to change the port number for example COM3 to COM5, open the „Device Manager ”

click at „COM3”,Settings „”and then „Advance”. There you can change between COM3 till

COM256.

Windows Server 20xx

After completing the hardware installation, the operating system will automatically the card and

install this! If the driver should not be installed automatically, insert the driver CD into you CD-

ROM drive (eg drive D:) and then open the folder „IO/MOSCHIP/MCS9865“. Please select the

folder with your operating system and install the driver. Follow the hardware assistant and

finish the installation. Restart your PC in any case after installing the drivers.Important!

Use the following driver for the following Windows Server Version.

Windows Server 2003=XP Driver

Windows Server 2008=VISTA Driver

Windows Server 2008R2=Windows 7 Driver

Windows Server 2012=Windows 8 Driver

Windows Server 2012R2=Windows 10 Driver

CHECK INSTALLED DRIVER

Open the >Device manager<. Now you should see at „Ports (COM & LPT)“ the following new

entry's:

If you see this or a similar information the device is installed correctly.

CHANGE PORT NUMBER

If you like to change the port number for example COM3 to COM5, open the „Device Manager ”

click at „COM3”,Settings „”and then „Advance”. There you can change between COM3 till

COM256.

MS- DOS

Please read the manual on the driver CD. You will find the manual in the following folder

„IO/MOSCHIP/MCS9865/Dos“.

LINUX

Copy and unzip the file MCS9865_Linux.tar to your hard disk. The file is located on the driver

CD in the path „D:\IO\MOSCHIP\MCS9865\Linux “.Before installing the driver please read the

PDF File MCS9865_Linux_UM_Ver.1.1.

JP2 & JP3:

(S1 & S2)

+5V

+12V

DIS

Pin 4Pin 9Pin 8Pin 1

Achtung!Es darf pro Pin immer nur eine Spannung einge-

stellt werden!

+5V: +5V auf den jeweiligen Pin des Anschlusses

+12V: +12V auf den jeweiligen Pin des Anschlusses

DIS: Keine Spannung auf dem Anschluss (Werkseinstellung)

JP9:

JP9 gesetzt = +5 +12V kommt vom PCIBus (Werkseinstellung)auf PCIoder-

JP9 gesetzt = +5 oder +12V kommt vom PC Netzteilauf AUX

PAUXCI

+5V

+12V
