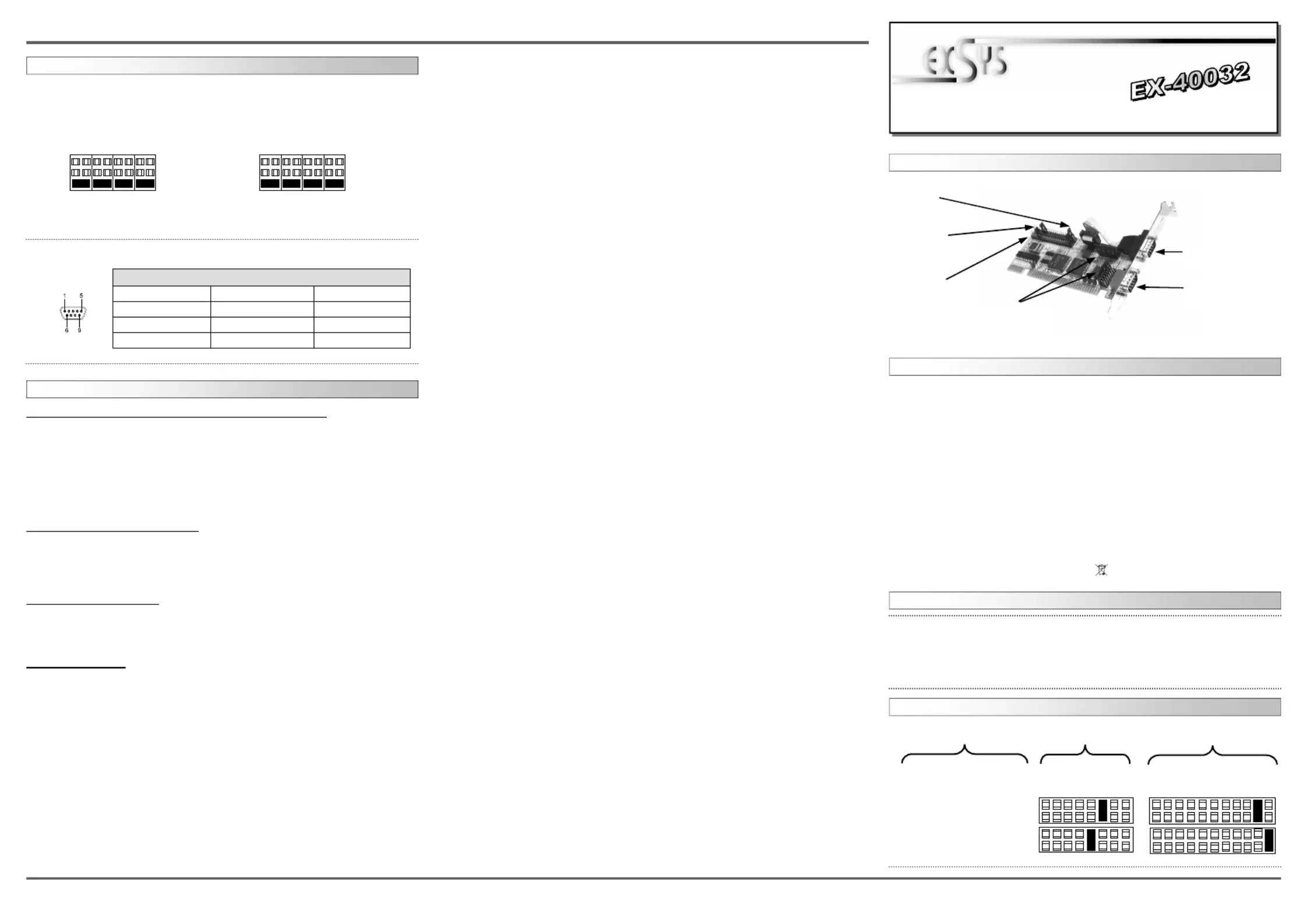

JUMPER EINSTELLUNG & ANSCHLÜSSE :

Die EX-40032 ist eine 2S RS-232 Seriell ISA Karte und ist mit zwei High-Speed FIFO 16C550

Interface ausgestattet. Die 16C550 Bausteine haben einen 16-Byte Buer. Die EX-40032

verfügt über zwei 9 Pin D-SUB Stecker für den Anschluss von Peripheriegeräten mit Standard

RS-232 Seriell Interface (Modem, Plotter, Maus usw.). Bei Bedarf besteht die Möglichkeit, +5V- oder

+12V auf einen der vier Pins von den beiden 9 Pin Stecker zu legen. Die EX-40032 ist mit einem

Adress-Decoder ausgestattet, der es Ihnen ermöglicht, alle I/O Adressen auf einfache und prob-

lemlose Art einzustellen. Die Seriellen Ausgänge können wahlweise mit den I/O Adressen 3F8

(COM1), 2F8 (COM2), 3E8 (COM3), 2E8 (COM4), 250 (COM5), 258 (COM6) oder 260 (COM7)

betrieben werden. Außerdem können zu den I/O Adressen folgende 11 Interrupts (IRQ 3, 4, 5, 6,

7, 9, 10, 11, 12, 14, 15) eingestellt werden. Die Seriellen Ausgänge können bei Bedarf abgeschal-

tet werden (DIS).

BESCHREIBUNG & TECHNISCHE DATEN:

AUFBAU:

Kompatibilität: ISA 8- oder 16-bit

Betriebssysteme: DOS/ WIN 9x/ ME/ NT4.0/ 2000/ Server 2003/ XP/ Vista/ 7/ 8

Linux v. OS

Anschlüsse: 2x 9 Pin Seriell D-SUB Stecker

Lieferumfang: EX-40032, Anleitung

Zertikate:

CECE

/ FCC / RoHS / WEEE DE97424562 / WHQL

DB9M:

Pin Signal Pin Signal Pin Signal

1 CDC 4 DTR 7 RTS

2 RXD 5 GROUND 8 CTS

3 TXD 6 DSR 9 RI

Serial 9 Pin D-SUB male connector (S1 and S2)

DRIVER INSTALLATION:

Windows 9x/ ME/ 2000/ Server 2003/ XP/ Vista/ 7/ 8:

Start

Windows 9.x, ME, 2000, Server 2003, XP, Vista or 7

and click to >Start< Setting< >

>Control Panel< >Add/Remove Hardware< Next< > . Mark >Add/Troubleshoot a De-

vice< and click >Next<. Mark >Add a new device< and click >Next<. Mark >Yes, search

for new hardware<. Click to >Next<. Windows give now following information to the

screen „Detected hardware“Install Communications Port“. Click to Next< „ > and

>Finish<.

The EX-40032 is now congured with COM3 and COM4 in the Device-Manager.

CHECK THE INSTALLED DRIVER:

Click at Start Run<> < then enter “compmgmt.msc“ and click at >OK<. In the windows

that open select >Device Manager<. Under ”Ports (COM and LPT)“ you should nd one

or more new ”PCI Ports“ as sample (COM3). If you see this or similar entries the card is

installed correctly.

CHANGE PORT NUMBER:

If you like to change the port number for example COM3 to COM5, open the >Device

Manager< click at >COM3<, >Settings< and then >Advance<. There you can change

between COM3 to COM256.

Windows NT 4.0:

Start Windows NT 4.0. The operating system will install automatically the EX-40032 with

COM3 and COM4. This you can check if you click to >Start< Setting< Control Panel< > >

>Ports<. You must see then the setting COM3 and COM4. You can check the EX-40032

also under NT-Diagnostic. Klick to. >Start< Programs< Administrative Tools > >

[Common]< Windows NT-Diagnostics< > after you click to >Resource< IRQ< > . You can

see then the setting „03E8-03EE Serial 0 ISA“ „02E8-02EE Serial 0 ISA.and

The EX-40032 it’s install now correctly.

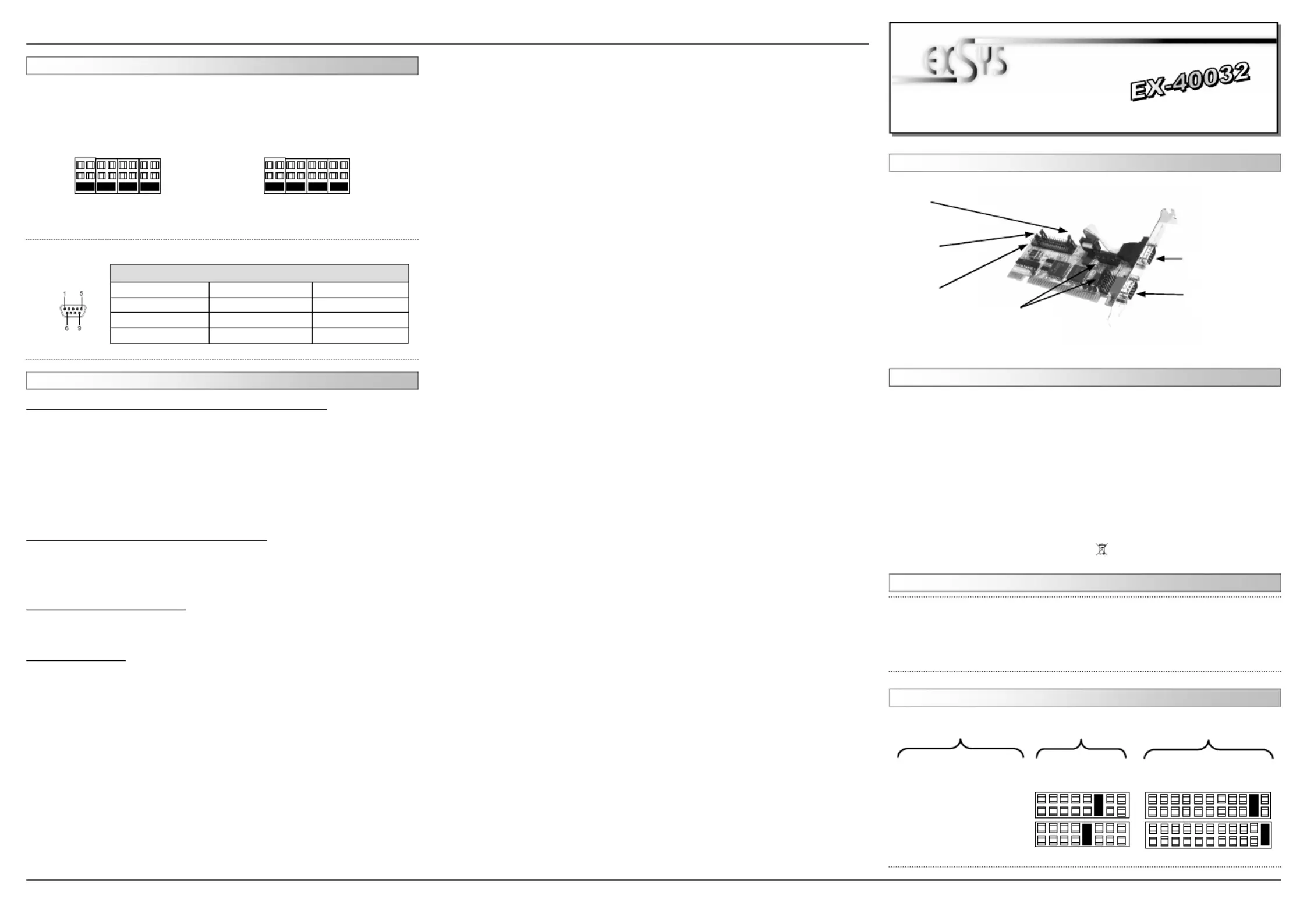

JUMPER SETTING & CONNECTORS :

BedienungsanleitungBedienungsanleitung

Vers. 1.3 / 03.05.13

S2:

I/O Adressen

COM 1-7

S2: 9 Pin Stecker

Seriell Anschluss

S1: 9 Pin Stecker

Seriell Anschluss

S1:

I/O Adressen

COM 1-7

S1+S2:

Interrupt

3 bis 15

Port I/O adr. Interrupt

3E8 (COM3) IRQ 4 S1

2E8 (COM4) IRQ 3 S2

3F8

2F8

3E8

2E8

250

258

260

DIS

IRQ 3

IRQ 4

IRQ 5

IRQ 6

IRQ 7

IRQ 9

IRQ 10

IRQ 11

IRQ 12

IRQ 14

IRQ 15

Werkseinstellung I/O Adressen Interrupt (IRQ)

KONFIGURATION:

Die EX-40032 muss vor dem Einbau in ein Computersystem konguriert werden. Dabei ist zu

beachten, dass keine I/O Adressen und Interrupts doppelt belegt werden. Die Einstellungen

erfolgen mittels den Steckbrücken (Jumper). Wird bei den I/O Adressen der Jumper auf „DIS“

installiert, ist die entsprechende Funktion automatisch deaktiviert (Disable). Die nachstehende

Abbildung zeigt die Standardkonguration ab Werk.

+5V oder +12V

einstellbar auf den

9 Pin Stecker

The EX-40032 give you the possibility congure +5V or +12V to the four dierent pins from the

9 pin (S1) and (S2) male connector :

Attention !! The jumpers for +5Volt or +12Volt are set from the factory to disable. For normal

use never change the jumper.

S1:

S2:

+ 5 Volt

+ 12 Volt

Disable

Pin 1

Pin 4

Pin 8

Pin 9
