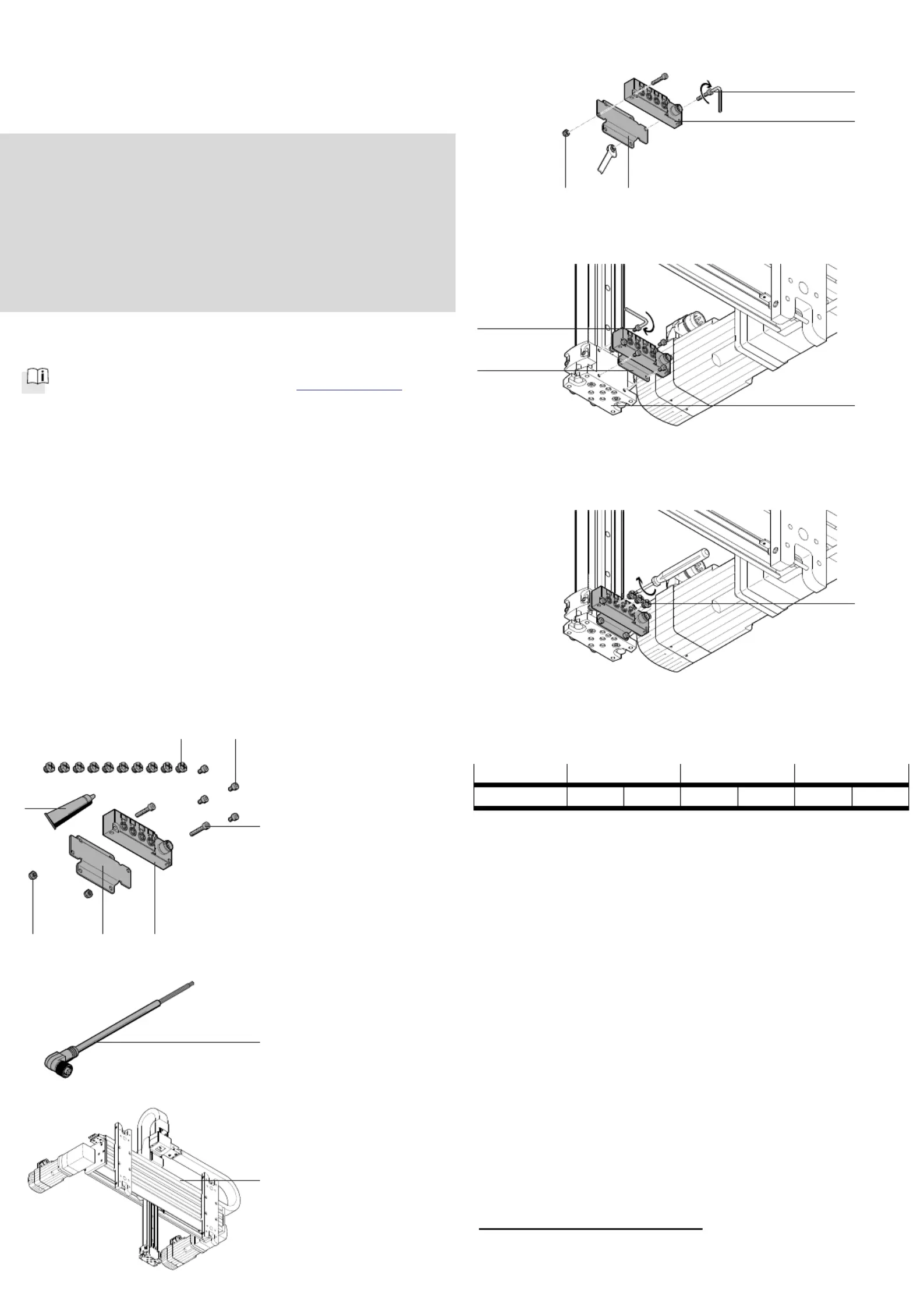

Assembly instructions (Original instructions)
8079028
2017-09a
[8079030]
†‡
Multi-pin plug set
EADH-E17-MP1
Festo SE & Co. KG
Ruiter Straße 82
73734 Esslingen
Germany
+49 711 347-0
www.festo.com
1. Further applicable documents
All available documents for the product www.f
esto.com/pk
Observe further applicable documents:
Description of the linear gantry 9
Assembly instructions for the connecting cable 8
2. Safety
Switch off power supply before starting the mounting work.
Do not connect or disconnect plug connectors when powered.
Comply with tightening torques ( Table).
Secure mounting component 6 with adhesive 4.
Observe the safety data sheet of the adhesive 4 from the original
manufacturer.
3. Use for intended purpose
Multi-pin plug set EADH-E17-MP1:
Mounting and connection of the multi-pin plug distributor 1 to the Z-axis
of the linear gantry 9.
4. Scope of delivery
22062d_1
1 Multi-pin plug
distributor
NEDU-L4R1-M8G3L-
M12G8
2 Adapter plate
3 Nut
4 Adhesive
LOCTITE 243
5 Cover cap
ISK-M8
6 Screw
7 Screw
(1x)
(1x)
(2x)
(1x)
(10x)
(4x)
(2x)
22062d_2
8 Connecting cable
NEBU-M12W8-K-15-
N-LE8
(1x)
Not included in delivery:
22062d_3
9 Linear gantry
EXCT
(1x)
5. Mounting
22062d_4
Secure th
e multi-pin plug distributor 1 to the adapter plate 2 by using
the screws 7 3 and the nuts .
22062d_5
Secure th
e adapter plate to the Z-axis of the linear gantry 2 9 by using
the screws 6.
22062d_6
Screw cover caps
5 onto the unused ports.
6. Screw sizes and tightening torques M
A
1)
EADH-E17-MP1 5
5
5
55 [Nm] 6
6
6
66 [Nm] 7
7
7
77 [Nm]
ISK-M8 0.5 M4x6 2.9 M4x20 1
7. Electrical installation
Lay the connecting cable 8 9 in the linear gantry ( Further applicable
documents).
Connect the connecting cable 8 1 to the multi-pin plug distributor
( Further applicable documents).
1)
Tolerances for tightening torque M
A
without indication of tolerance
M
A
š 1 Nm: ± 30 %
M
A
, 1 Nm: ± 20 %
1
3
2
4
5
6
7
9
8
1
2
3
7
6
2
9
5
