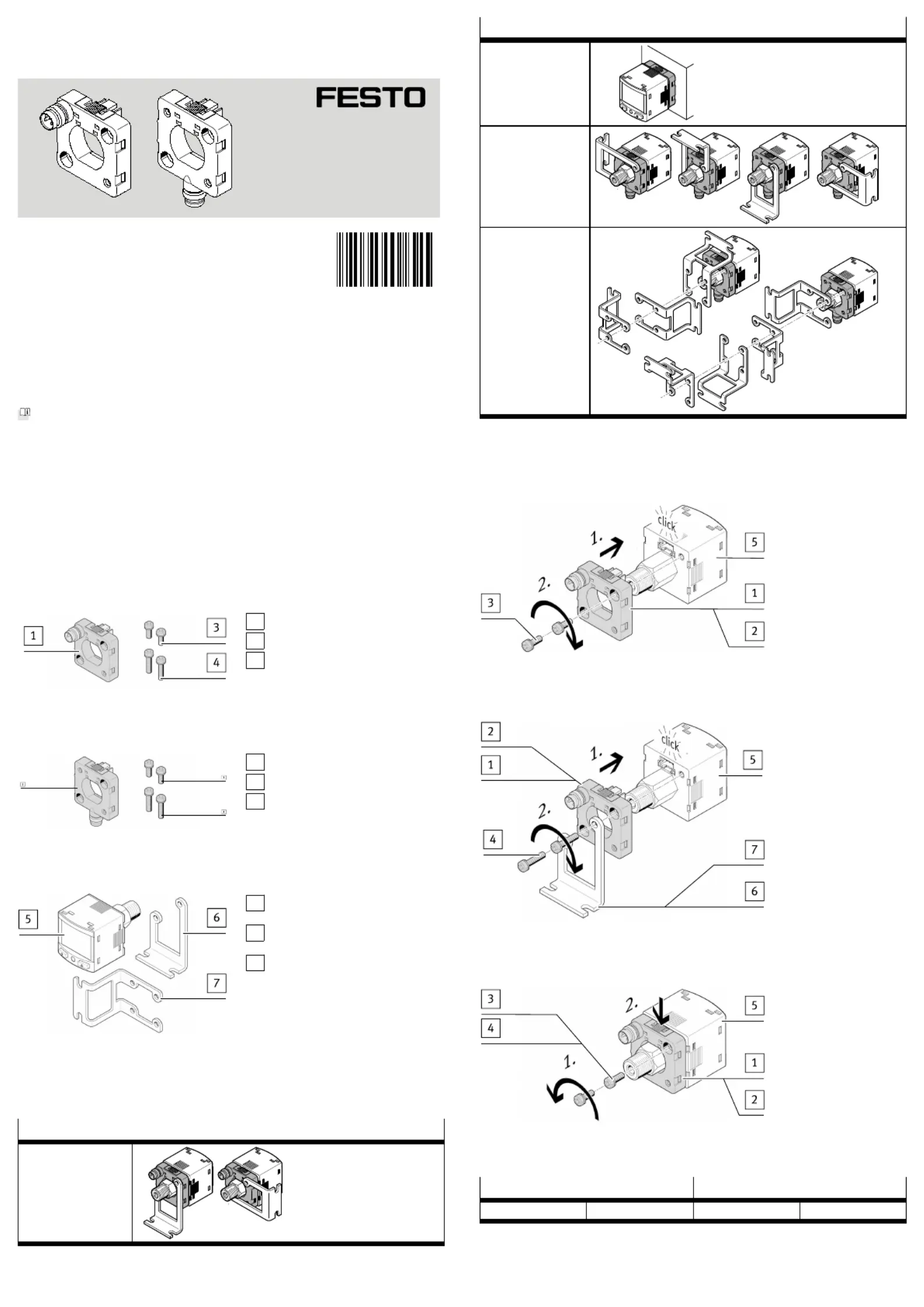

Sida 1/1
Translation of the original instructions
1 Further applicable documents
All available documents for the product www.festo.com/pk.è
Observe further applicable documents:
– Operating instructions for the pressure sensor
2 Safety
2.1 Safety instructions
– Before working on the product, switch off the power supply and secure it
against being switched on again.
2.2 Intended use
Connection of connecting cablesM8 to pressure sensors using connectorL1.
3 Product range overview
3.1 Included in delivery of SASC-P4-A-M8-S
1
Adapter (1x)
3
Screw, M3x8 (2x)
4
Screw, M3x13 (2x)
Fig. 1
3.2 Included in delivery of SASC-P4-A-M8-A
2
Adapter (1x)
3
Screw, M3x8 (2x)
4
Screw, M3x13 (2x)
Fig. 2
3.3 Not included in the delivery
5
Pressure sensor (1x)
SPAN-....
6
Mounting bracket (1x)
SAMH-PU-A
7
Wall mounting (1x)
SAMH-PN-W
Fig. 3
4 Assembly variants
Front-panel assembly is possible with either adapter / Further applicable1 2 è
documents.
Adapter1
Mounting bracket6
Tab. 1 Assembly variants
Adapter2
Threaded mounting via
the supply port
Mounting bracket6
Wall mounting7
Tab. 2 Assembly variants
5 Mounting
5.1
Without mounting attachment /6 7
Fig. 4
5.2
With mounting attachment /6 7
Fig. 5
6 Dismounting
Fig. 6
7 Technical data
3 4 [Nm] [Nm]
M3x8 0.5±20% M3x13 0.5±20%
Tab. 3 Screw sizes and tightening torques
8083342
Electrical adapter
SASC-P4-A-M8
8083342
2018-02a
[8083344]
Instructions| Assembly
Festo SE & Co. KG
Ruiter Straße 82
73734 Esslingen
Germany
+49 711 347-0
www.festo.com
