Hager TN002S Bruksanvisning

Hager brytare TN002S

Läs gratis den bruksanvisning för Hager TN002S (2 sidor) i kategorin brytare. Guiden har ansetts hjälpsam av 3 personer och har ett genomsnittsbetyg på 5.0 stjärnor baserat på 2 recensioner. Har du en fråga om Hager TN002S eller vill du ställa frågor till andra användare av produkten? Ställ en fråga

Ladda ner PDF

Sida 1/2

Montage / Installation / Montage / Montagem

87 6543

T568B

8 7

2 1

T568B

3456

3 5

T568A

8 7

2 1

T568A

3456

~ 60 mm

~ 20 mm

Enfiler le blindage sur le câble

Put the shield on the cable

Drag ut metallskärmen över kabeln

Enfiar a blindagem sobre o cabo

Câble Cat 6 / Cable Category 6 / Kabel av CAT 6 / Cabo Cat 6 STP

Jeter les premiers cm de câble

ayant servi à la traction.

Throw away the first cm that were used in traction.

Kasta första cm av folien.

Retirar os primeiros centímetros de cabo que deverão

que não deverão estar em condições de utilização.

Dénuder les câbles / Strip the cable

Skala kabeln / Descarnar os cabos

Drain

Skärm

Malha de blindagem

TN002S

8 7 6543

2 1

8 7 6 5 4 3

2 1

87 6 5 4 3

6 7 8

6LE007595C

Connecteur RJ45 Cat 6 STP

+ support modulaire

RJ45 connector Cat. 6 STP

+ modular support

RJ45 kontaktdon cat. 6 STP

+ modulära hållare

Conector RJ45 Cat 6 STP

+ suporte modular

Presentation av produkten

TN002S består av ett RJ45 kontaktdon och en modulär

hållare, för DINskena, i en mediacentral.

Tekniska data

- “CE” Märkt

- Kontakterna är självavskalande (utan verktyg).

- Standardiserad färgkod: EIA/TIA 568 A & B.

- RJ45 Kontaktdon, Kategori 6 STP.

z Product scope

TN002S unit comprises an RJ45 connector and a modular

support to be clipped into a communication box.

Technical specications

- “CE” Conformity

- Self-stripping contacts (no tool required).

- Standard Colour Code: EIA/TIA 568 A & B.

- Connector RJ45, Category 6 STP.

t Apresentação dos produtos

O TN002S é composto por um conector RJ45 e

um suporte modular para xação num armário de

telecomunicações.

Especicações técnicas

- Conformidade “CE”

- Contactos de cravação sem alicate.

- Código de cores. normalizado: EIA/TIA 568 A & B.

- Conector RJ45, Cat 6 STP.

a Présentation du produit

Le TN002S est composé d'un connecteur RJ45 et

d'un support modulaire clipsable dans un coffret de

communication.

Spécications techniques

- Conformité “CE”

- Contacts autodénudants sans outil.

- Code de couleur normalisé : EIA/TIA 568 A & B.

- Connecteur RJ45, Cat 6 STP.

87 6543

Click !

87 6543

86543

2,5

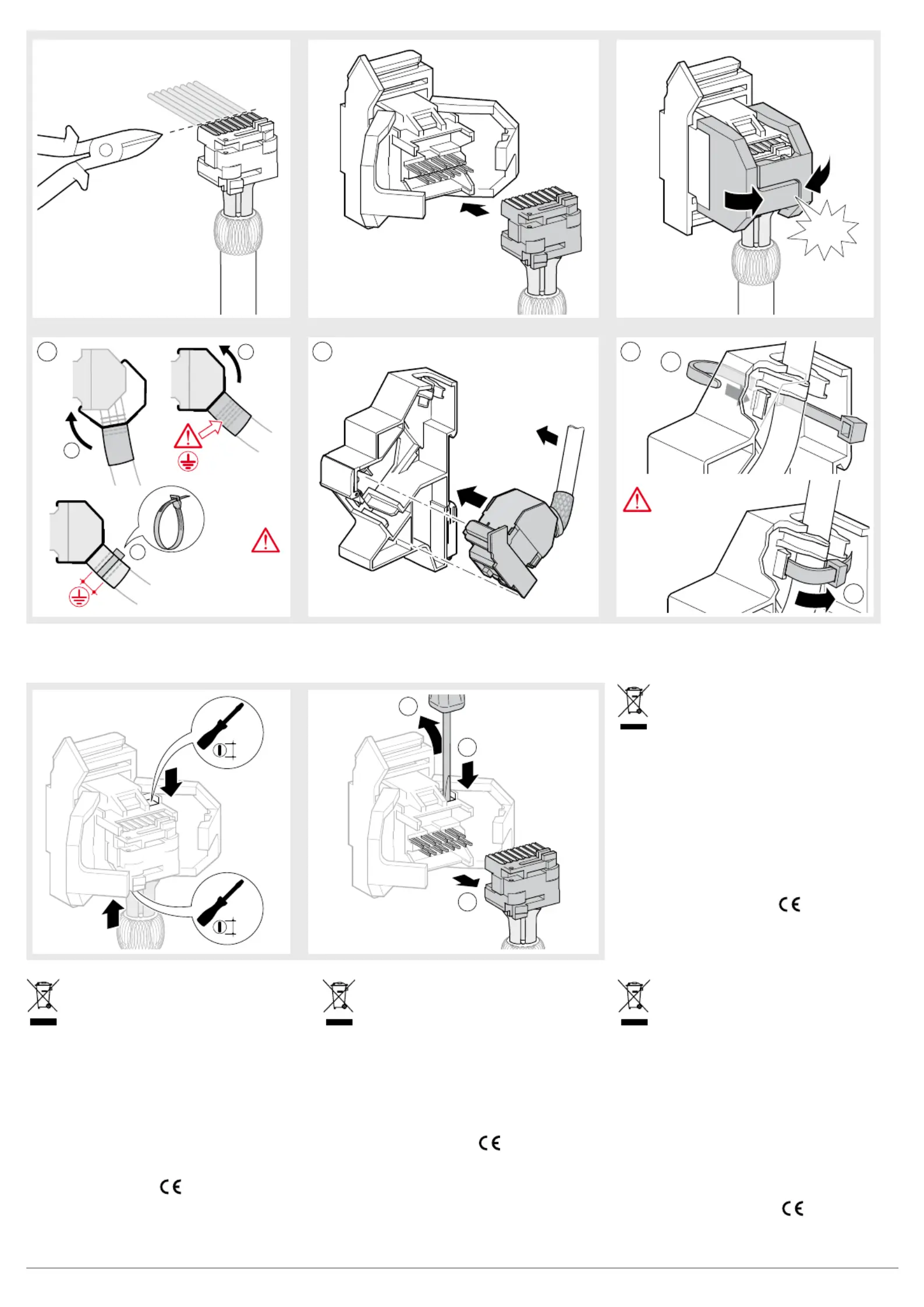

Démontage du connecteur / Connector removal /

Kontaktdonets demontering / Desmontagem do conector

9 : ;

1413

Serrer le câble modérément

Tighten cable

moderately

Spänn fast kabeln

måttligt

Fixar o cabo

moderadamente

Serrer le câble modérément

Tighten cable moderately

änn

fast kabeln

måttligt

Fixar o cabo moderadamente

Utilisable partout en Europe

et en Suisse

Comment éliminer ce produit

(déchets d’équipements électriques et électroniques).

(Applicable dans les pays de l’Union Européenne et

aux autres pays européens disposant de systèmes de

collecte sélective).

Ce symbole sur le produit ou sa documentation indique qu’il ne doit

pas être éliminé en n de vie avec les autres déchets ménagers.

L’élimination incontrôlée des déchets pouvant porter préjudice

à l’environnement ou à la santé humaine, veuillez le séparer des

autres types de déchets et le recycler de façon responsable. Vous

favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant

vendu le produit ou à se renseigner auprès de leur mairie pour savoir

où et comment ils peuvent se débarrasser de ce produit an qu’il

soit recyclé en respectant l’environnement.

Les entreprises sont invitées à contacter leurs fournisseurs et à

consulter les conditions de leur contrat de vente. Ce produit ne doit

pas être éliminé avec les autres déchets commerciaux.

Får användas inom Europa och i Schweiz

Korrekt avfallshantering av produkten.

(elektriska och elektroniska produkter).

Denna markering på produkten och i manualen anger att

den inte bör sorteras tillsammans med annat hushållsavfall

när dess livstid är över. Till förebyggande av skada på miljö och

hälsa bör produkten hanteras separat för ändamålsenlig återvinning

av dess beståndsdelar.

Hushållsanvändare bör kontakta den återförsäljare som sålt pro-

dukten eller sin kommun för vidare information om var och hur

produkten kan återvinnas på ett miljösäkert sätt.

Företagsanvändare bör kontakta leverantören samt veriera angi-

vna villkor i köpekontraktet. Produkten bör inte hanteras tillsam-

mans med annat kommersiellt avfall.

Utilizável em toda a Europa e na Suíça

Eliminação correcta deste produto.

(Resíduo de Equipamentos Eléctricos e Electrónicos).

Esta marca, apresentada no produto ou na sua literatura

indica que ele não deverá ser eliminado juntamente com

os resíduos domésticos indiferenciados no nal do seu periodo

de vida útil. Para impedir danos ao ambiente e à saúde humana

causados pela eliminação incontrolada de resíduos deverá separar

este equipamento de outros tipos de resíduos e reciclá-lo de forma

responsável, para promover uma reutilização sustentável dos

recursos materiais.

Os utilizadores domésticos deverão contactar ou o estabeleci-

mento onde adquiriram este produto ou as entidades ociais locais

para obterem informações sobre onde e de que forma podem levar

este produto para permitir efectuar uma reciclagem segura em

termos ambientais.

Os utilizadores prossionais deverão contactar o seu fornecedor

e consultar os termos e condições do contrato de compra. Este

produto não deverá ser misturado com outros resíduos comerciaís

para eliminação.

Usable in all Europe and in Switzerland

Correct Disposal of This product

(Waste Electrical & Electronic Equipment).

(Applicable in the European Union and other European

countries with separate collection systems).

This marking shown on the product or its literature indicates that it

should not be disposed with other household waste at the end of its

working life. To prevent possible harm to the environment or human

health from uncontrolled waste disposal,

please separate this from other types of waste and recycle it res-

ponsibly to promote the sustainable reuse of material resources.

Household users should contact either the retailer where they

purchased this product, or their local government ofce, for details

of where and how they can take this item for environmentally safe

recycling.

Business users should contact their supplier and check the terms

and conditions of the purchase contract. This product should not be

mixed with other commercial waste for disposal

Hager Electro GmbH & Co. KG-Zum Gunterstal - 66440 BLIESKASTEL - GERMANY - www.hager.com Hager 09.21 6LE007595C2

Produktspecifikationer

Varumärke:	Hager
Kategori:	brytare
Modell:	TN002S
Frekvens:	250 MHz
Anslutning 1:	RJ-45
Kabeltyper som stöds:	Cat6
Produktens färg:	Grå
Antal per förpackning:	1 styck
Typ, kontakt 1:	Honkoppling
Konstruktion:	Vinklad
AWG kabelstorlek:	26/22
Kabelskärmen:	U/FTP (STP)
Magnetiskt skyddad:	Ja
