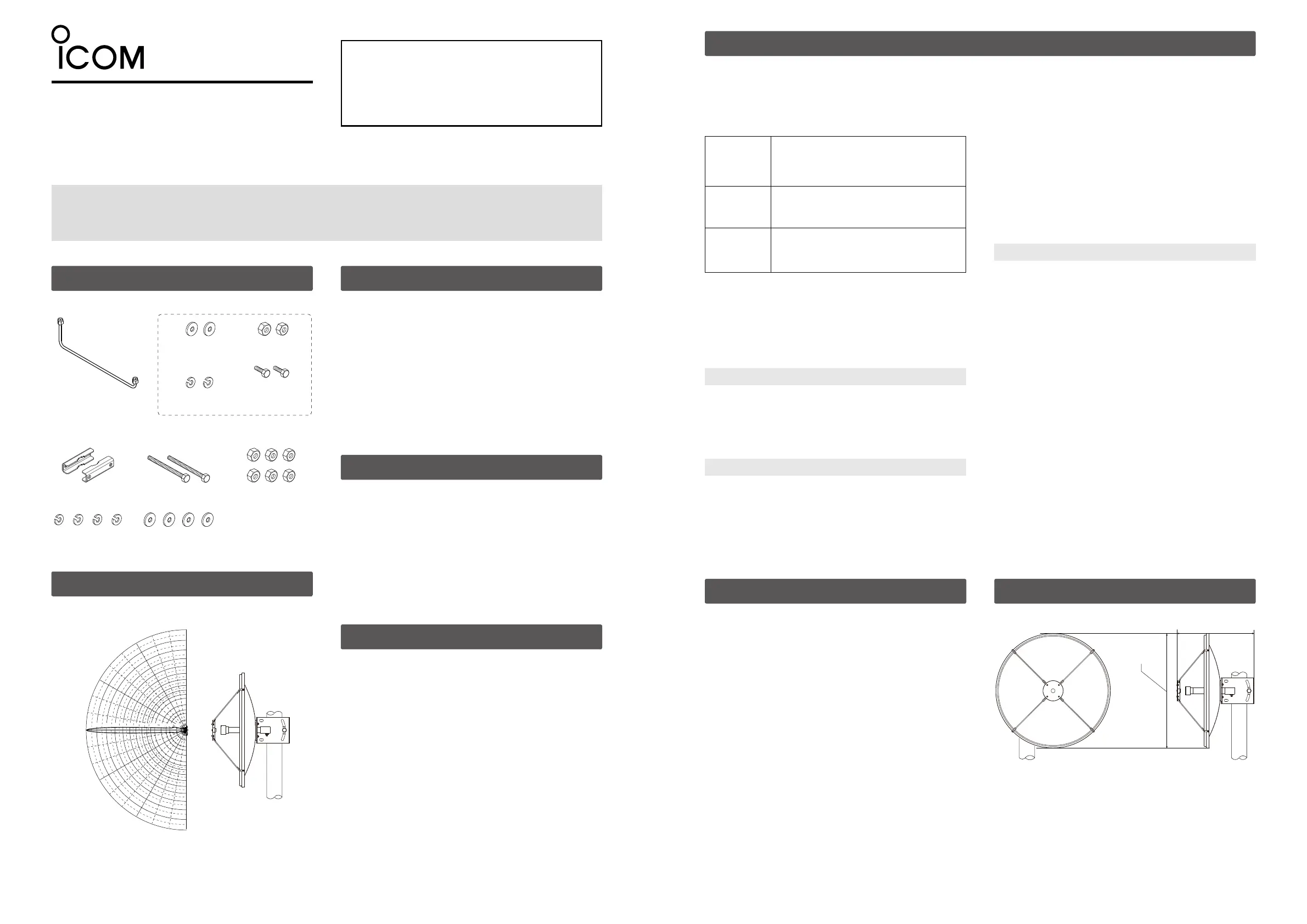

取扱説明書
10GHz帯パラボラアンテナ
このたびは、本製品をお買い上げいただきまして、まことに
ありがとうござ います 。
本製品は、10GHz帯のパラボラアンテナです。
ご使用の際は、この説明書をよくお読みいただき、本製品
の性能を十分発揮していただくとともに、本製品を正しくご使
用ください。
AH-109PB
取り付けるときは、手を切るおそれがありますので、作業用手袋をはめてから作業をしてください。
安全上のご注意
形式スプラッシュプレートフィード型
使用周波数範囲 10.0 ～10.5GHz
利得31dBi（TYP）
最大入力電力 10W
半値幅約4度（E面）
偏波垂直
インピーダンス 50Ω（TYP）
定在波比2.0以下
接栓SMA-J型
耐風速
50m/s
※φ60.5mmのマスト使用時の最大瞬間風速
適合マスト径 φ32～ 60.5mm
重量約2kg（取付金具を含む）
定格
◎しっかりと固定されたマストに取り付けてください。
※風などでアンテナが揺れると、一時的に通信できなかったり、途切れ
たりすることがあります。
◎本紙に説明する以外の向きに設置しないでください。
※通信相手と偏波面が異なると、良好な通信ができなくなります。
◎付属のセミリジットケーブルを曲げ加工しなおしたり、延長や切
断したりしないでください。
※付属品以外のケーブルで接続すると、電波が著しく減衰して通信に影
響することがあります。
◎本製品に塗装しないでください｡
※塗料に含まれる金属成分の影響で電波が弱まり、十分な性能を発揮し
なくなります。
取り扱い上のご注意
本製品の設置についても、以下のことを配慮した場所に設置してく
ださい。
周波数の割り当て上、アマチュア無線が二次業務となっている場合、
無線局免許状には「一次業務の無線局に有害な混信を生じさせ、及び
一次業務の無線局からの有害な混信に対して保護を要求してはならな
い」と記載されています。
運用の際は、一次業務の無線局が運用されていないことを十分確認の
上、通信時間および送信出力は必要最小限とし、電波法およびバンド
プランの厳守をお願いいたします。
設置場所を決定する際の参考にしてください。
304.2mm
φ452mm
電波法についてのご注意
寸法図
付属品
◎使用者および周囲の人への危害や財産への損害を未然に防ぎ、製
品を安全に正しくご使用いただくために､ 守っていただきたい注
意事項を示しています｡
◎ 次 の「 R危 険 」、「 R警告」、「R注意」の内容をよく理解してから本
文をお読みください。
◎お読みになったあとは、いつでも読める場所に保管してください。
R
危険
これを無視して誤った取り扱いをすると｢使用者
および周囲の人が、死亡または重傷を負う危険が
差し迫って生じることが想定される内容｣を示し
ています。
R
警告
これを無視して誤った取り扱いをすると「使用者、
および周囲の人が、死亡、または重傷を負う可能
性が想定される内容」を示しています。
R
注意
これを無視して誤った取り扱いをすると「人が傷
害を負う可能性が想定される内容、および物的損
害のみの発生が想定される内容」を示しています。
免責事項について
地震・雷・風水害などの天災および当社の責任以外の火災、本製品
の違法な使用、お客様または第三者が取扱説明書とは異なる使用方
法で本製品を使用することにより生じた損害につきましては、法令
上の賠償責任が認められる場合を除き、当社は一切責任を負いませ
んので、あらかじめご了承ください。
R
危険
◎引火性ガスの発生する場所では絶対に使用しないでください。
火災、爆発の原因になります。
◎送信中は、絶対にアンテナに触れないでください。
また、容易に人が触れる場所には絶対に設置しないでください。
火災、感電、故障の原因になります。
R
警告
◎ぬれた手でアンテナに触れないでください。
感 電 の 原 因 に な り ま す 。
◎下記の事項を守らないと、けがの原因になります。
足場の不安定なところで、設置工事をしないでください。
人の通行をさまたげる場所には、設置しないでください。
◎強い風を受けるとパラボラアンテナに大きな荷重がかかります。
下記の事項を守らないと、けがや故障の原因になります。
強度の不足する場所や不安定な場所には、設置しないでください。
強度の不足する部材や腐食しやすい部材には、設置しないでくだ
さい。
◎下記の事項を守らないと、火災、感電、故障の原因になります。
ケーブルの上に重いものを載せたり、挟んだりしないでください。
ケーブルを加工したり、無理に曲げたり、ねじったり、引っ張っ
たり、加熱したりしないでください。
◎送電線や配電線の近くには、設置しないでください。
ケーブルなどが触れ、ショートや発熱により感電や火災の原因に
なります。
◎雷が鳴り出したら、機器やケーブルには、絶対に触れないでくだ
さい｡
感電の原因になります｡
R
注意
◎雷が発生したら、屋外での設置作業をしないでください。
火災、感電の原因になることがあります。
◎テレビやラジオのアンテナに隣接して設置しないでください。
電波障害を与えたり、受けたりする原因になることがあります。
◎自宅や近隣の住宅に電波障害を与える場所での設置や使用をしな
いでください。
電波障害を与える原因となることがあります。
◎屋上やベランダ（人が出入りするところなど）に本製品を設置する
場合は、その高さが人の歩行、その他起居する平面から2.5m以
上はなして設置してください。
（電波法施行規則第3節安全施設第22条、第26条参照）
けが、感電、故障の原因になることがあります。
◎落としたり、強い衝撃を与えたりしないでください。
けが、故障の原因になることがあります。
◎分解しないでください。
けが、感電、故障､ 電波障害の原因になることがあります。
◎清掃するときは、洗剤や有機溶剤（シンナー、ベンジンなど）を絶
対に使用しないでください。
損傷したり、塗装がはがれたりする原因になることがあります。
ふだんは、乾いたやわらかい布でふき、汚れのひどいときは、水を
含ませたやわらかい布をかたく絞ってふいてください。
□ 取扱説明書（本書）
CX-10G固定用ネジ
マスト固定用金具
CX-10G接続用
セ ミ リ ジ ッド ケ ー ブ ル
六 角 ボ ルト
（M8×25）
六角ボルト（M8×130）
六角ナット（M8）
六角ナット（M8）
Sワッシャー（M8）
平ワッシャー（M8）
Sワッシャー（M8） 平ワッシャー（M8）
マ ストク ラ ン プ
設置工事について
設置工事の際、建造物の破損、高所や足場の悪い場所での作業に伴う製品の落下やけがをしたことによる損害、またはその他のどのような場合においても、
当社は一切の責任を負いませんので、あらかじめご了承ください。
なお、高所や足場の悪い場所に取り付ける必要がある場合は危険が伴いますので、必ず専門業者にご相談ください。
指向特性
（垂直面）
垂直面に対して、下図のような指向特性があります。
7
8
9
10 12 14 16 20
6
543
2
1
90°
0°
270°
本製品の設置場所について、次のことにご注意ください。
◎一次業務の無線局に混信を与えない場所
◎振動がなく、落下の危険がない安定した場所
◎本製品同士やほかの製品（TVアンテナなど）と近づきすぎない場所
◎近くに強力な電波を発射する電波塔などがない場所
◎近くに倉庫などのような金属製の構造物がない場所
※アンテナの電波が放射される先に金属製の外壁、手すり、柱があると、
電波が乱反射するおそれがあります。
◎避雷針の設置など、直雷対策がされている場所
◎風の影響で揺れて、外壁やほかの製品と干渉しない場所
設置上のご注意

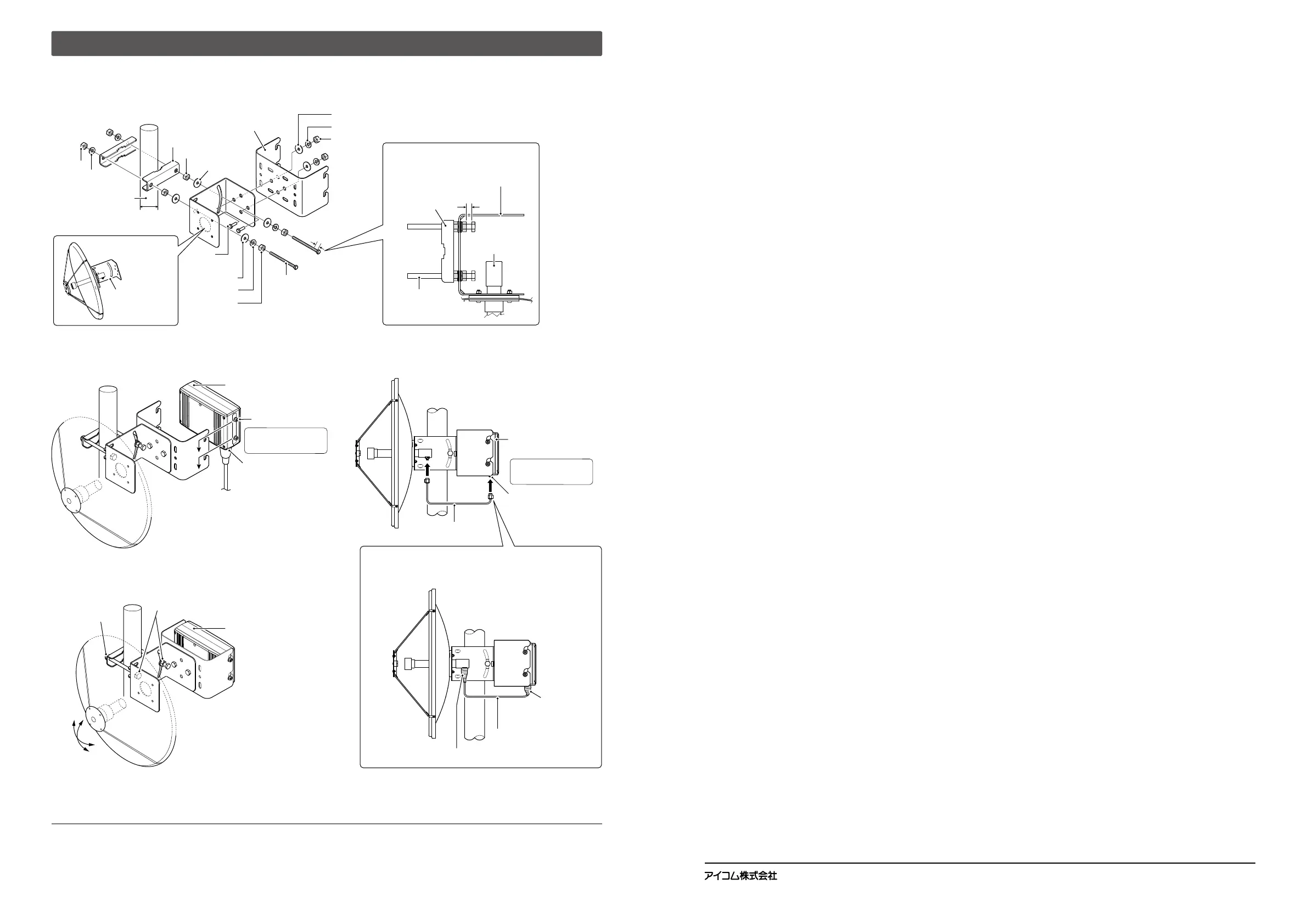

アンテナをマストに固定するときは、下記の手順（1 ～ 6）で取り付けます。
パラボラアンテナをマストに固定する
A7728X-1J-1 Printed in Japan
©
2023 Icom Inc.
547ｰ0003
大阪市平野区加美南
1ｰ1ｰ32
202307
登録商標/著作権
アイコム、ICOM、ICOMロゴは、アイコム株式会社の登録商標です。
その他、本書に記載されている会社名、製品名およびサービス名は、各社の商標または登録商標です。
なお、本文中ではTM、®などのマークを省略しています。
仕様、外観、その他の内容については、改良のため予告なく変更されることがあり、本書の記載とは一部異なる場合があります。
最新の内容は、弊社ホームページで公開しています。
本書の内容の一部、または全部を無断で複写/転用することは、禁止されています。
マ スト ク ラ ン プ
AH-109PBの取り付け金具
パラボラアンテナ
平ワッシャー
Sワッシャー
ナ ット
マ スト ク ラ ン プ
ナ ット
平ワッシャー
平ワッシャー
Sワッシャー
ナ ット
Sワッシャー
ナ ット
ブ ラ ケ ット
（CX-10Gの付属品）
1cm空けて
固定する
マスト（市販品）
φ32mm～60.5ｍｍ
（適合マスト径）
ボ ルト
（130mm）
ボ ルト
（130mm）
セ ミ リ ジ ット ケ ー ブ ル
ボ ルト
（25mm）
クミネジ
注意
図のように、CX-10Gの［ACC］ソケットが
手前になる向きで引っかけてください。
※固定する向きを間違えると、付属のセミリジット
ケーブルが接続できません。
注意
◎方位角は、マストからアンテナが落下しない
程度にまでナットを緩めて調整してください。
◎仰俯角、方位角を調整後、各ナットを締め付け
てください。
CX-10G
CX-10G
［ACC］ソケット
［10GHz ANT］
10GHz用アンテナ
コネクターへ
CX-10G
セ ミ リ ジ ット ケ ー ブ ル
ナット（仰俯角調整時）ナ ット
（方位角調整時）
自己融着テープ
（市販品）
自己融着テープ（市販品）
防水処理について
屋外に設置するときは、下図のように自己融着テープをセミリジット
ケーブルのコネクター部（2ヵ所）に巻いて防水処理をしてください。
締め付けトルクの目安
5 N・m
締め付けトルクの目安
0.9N・m
AH-109PBの
取り付け金具が、
固定されています。
1cm空ける
上から見た図
ナットを緩めて角度を調整する
6
CX-10GのブラケットをAH-109PBの
取り付け金具に固定する
2
2個のナットでAH-109PBの
取り付け金具を挟んで固定する
1
AH-109PBの取り付け
金具をマストに固定する
3
ブラケットにCX-10Gを引っかけて、
クミネジを締めて固定する
4
セミリジットケーブルをCX-10Gと
パラボラアンテナのコネクターに接続する
5
仰俯角と
方位角を調整する
