P/N: 2900-300654 Rev 2 www.kramerAV.com

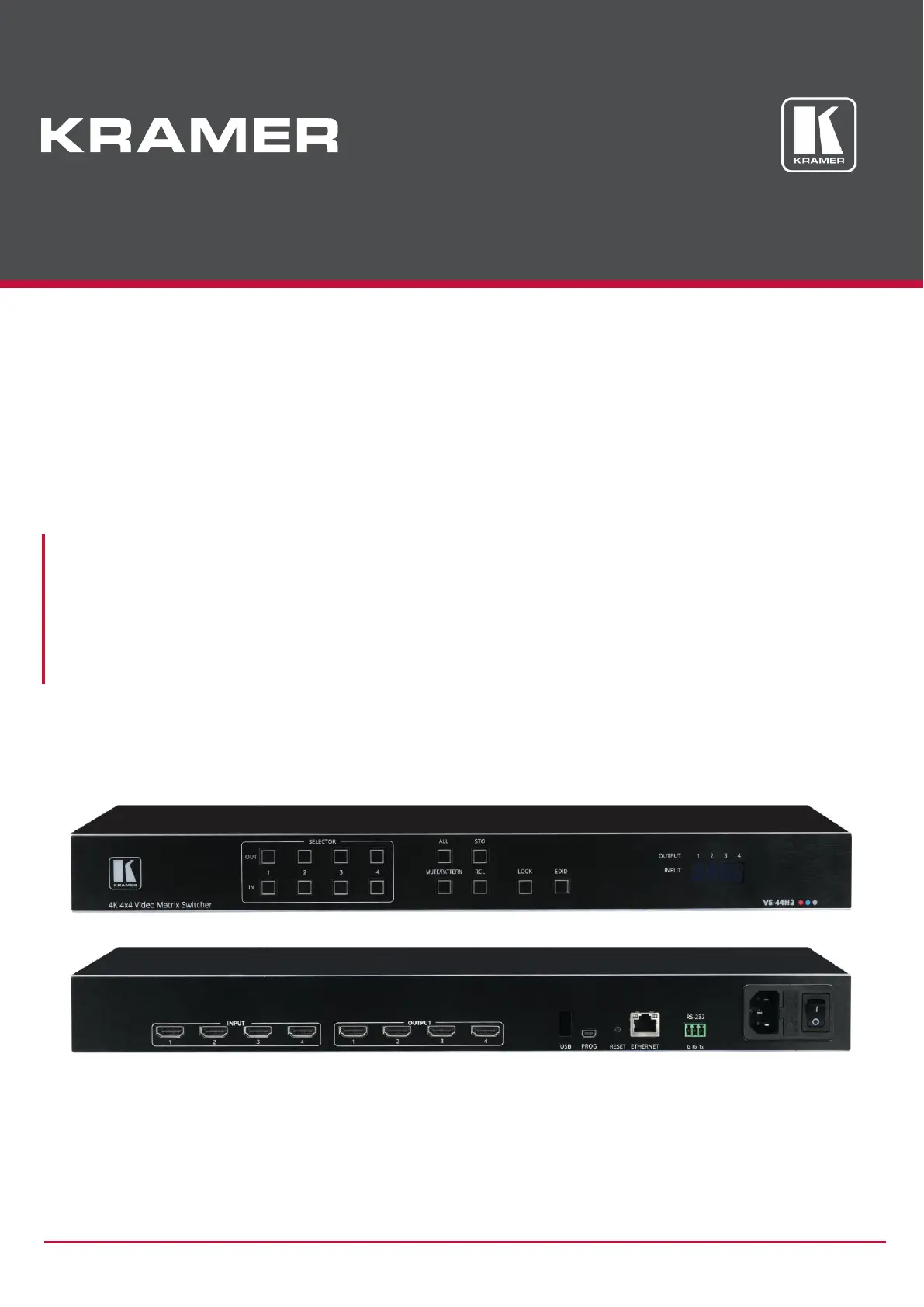

USER MANUAL

MODEL:

VS-44H2

4K 4x4 Matrix Switcher

Kramer Electronics Ltd.

VS-44H2 – Contents
i

Contents
Introduction  1
Getting Started  1
Overview  2
Typical Applications  3
Defining VS-44H2 4K 4x4 Matrix Switcher  4
Mounting VS-44H2  6
Connecting VS-44H2  7
Connecting to VS-44H2 via RS-232  8
Operating VS-44H2 Via Front Panel Buttons  9
Switching Inputs to Outputs  10
Switching an Input to All the Outputs  10
Muting Outputs  10
Switching a Pattern to an Input  11
Storing and Recalling Presets  11
Locking and Unlocking Front Panel Buttons  12
Assigning EDID to Inputs  12
Operating via Ethernet  13
Using Embedded Webpages  16
Browsing VS-44H2 Webpages  17
Defining Global Settings  18
Routing Inputs to Outputs  21
Defining HDMI Input Port Parameters  23
Defining HDMI Output Parameters  24
Managing EDID  27
Configuring Device Automation  32
Restarting and Resetting to Factory Default Parameters  33
Changing Device Name  35
Setting Authentication  36
Changing the Ethernet Settings  37
Performing Firmware Upgrade  39
Setting Date and Time  40
Viewing General Version Information  41
Upgrading Firmware  42
Technical Specifications  43
Default Communication Parameters  44
Default EDID  44
Protocol 3000  46
Understanding Protocol 3000  46
Protocol 3000 Commands  47
Result and Error Codes  62
